虚幻引擎图文笔记：使用布料模拟（Cloth Simulation）系统制作一面可以随风飘动的旗帜（更新）

本文使用引擎版本：UE4.26

UE4的布料系统真是强大，可以在游戏运行时实时解算布料出动画。本文以一面随风飘动的旗帜的制作为例，带大家了解一下UE4布料模拟（Cloth Simulation）系统的使用步骤。

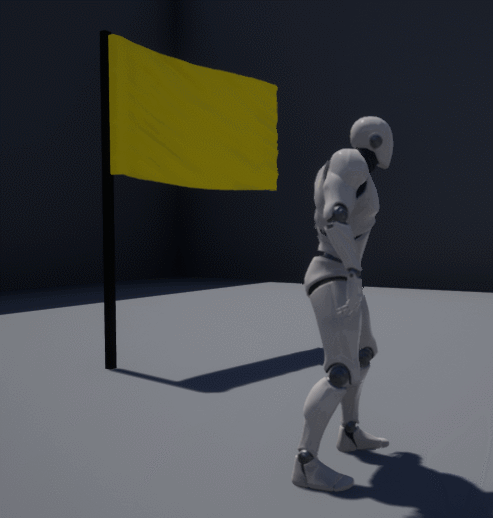

效果图

Blender端

本文使用Blender2.9作为DCC工具，其它工具原理相同。

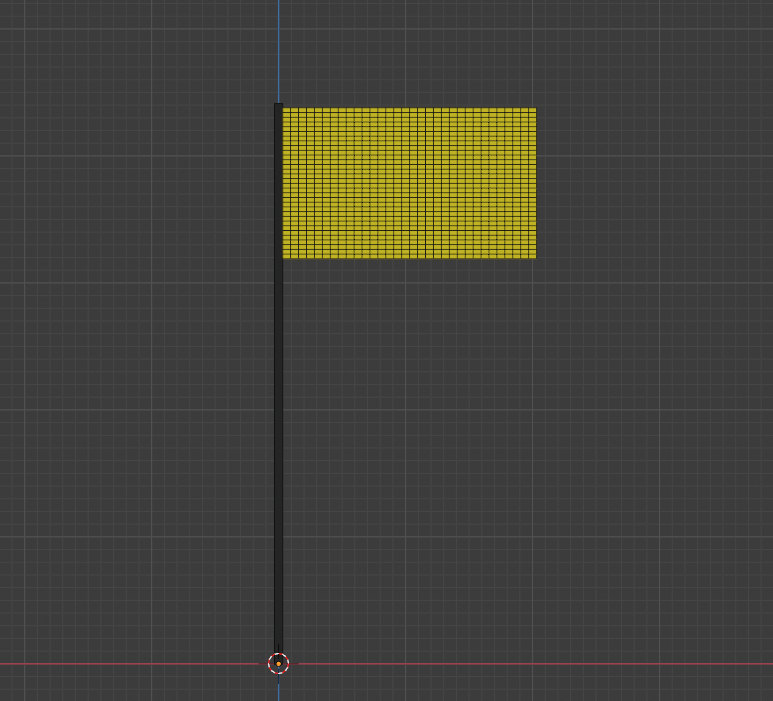

建模

注意：旗帜部分如果要得到良好的模拟效果，需要增加细分，同时面数增加会影响运行效率，所以要权衡以后再做决定。

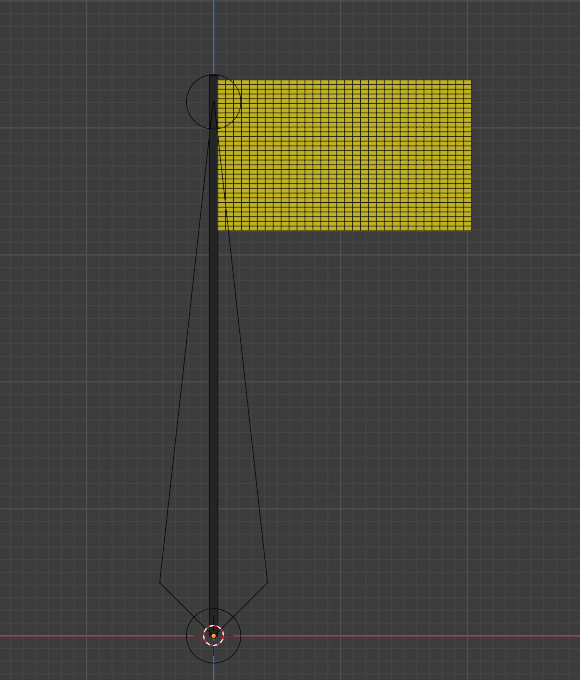

绑定并蒙皮

导出FBX

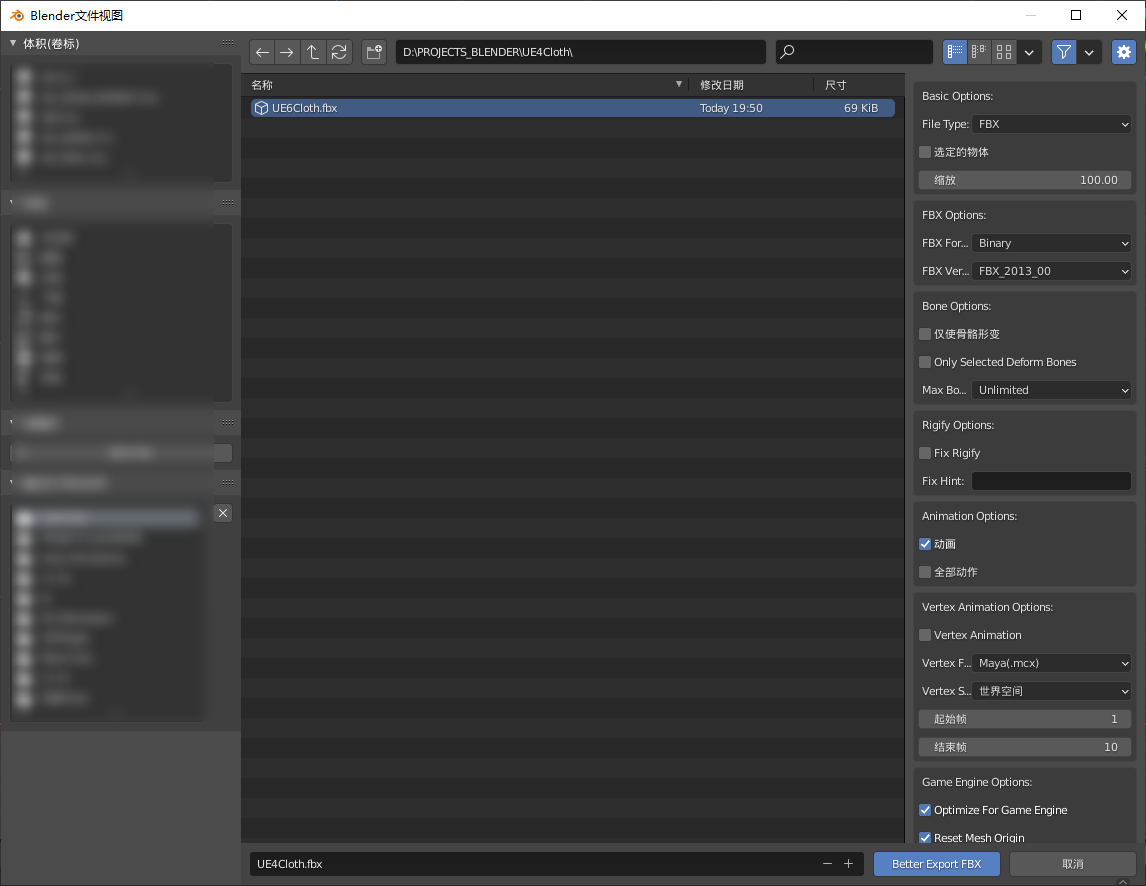

老王使用BetterFBX插件导出FBX（2013版）

UE4端

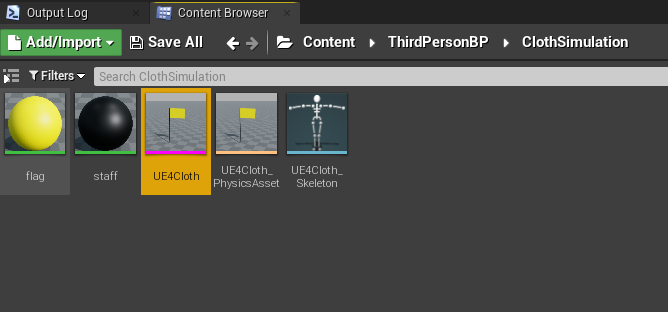

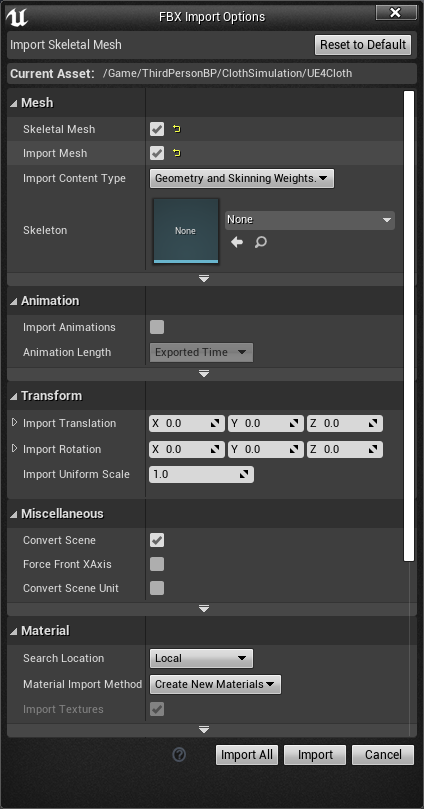

导入FBX

编辑物理资源

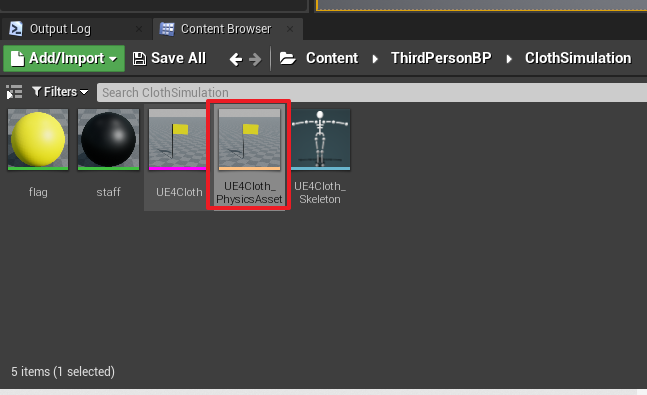

Skeletal Mesh导入以后都会自动生成PhysicsAsset，但有时生成的结果并不好，需要手动再编辑一下。

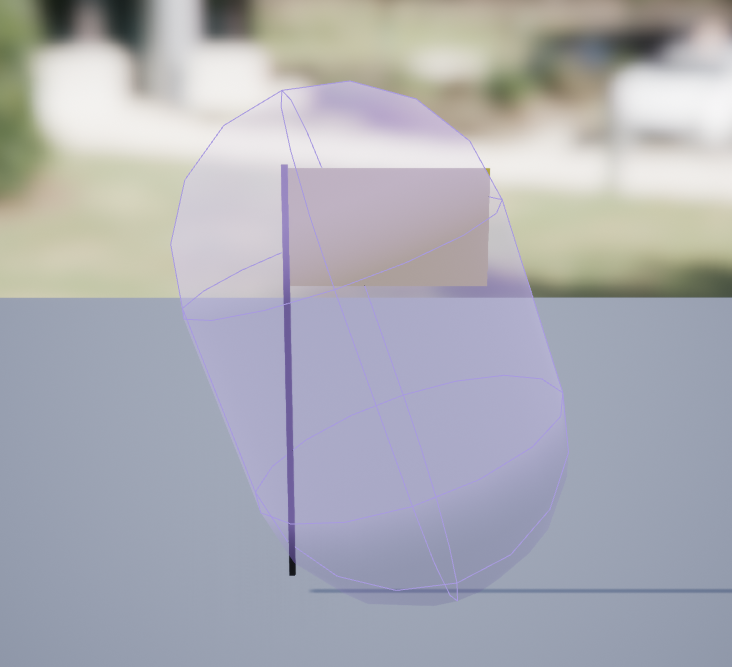

下图这个胶囊体实际就是碰撞器，布料会和它发生碰撞，所以当前这种状态显然是不行的。

手动把它调整为和覆盖旗杆的大小就可以了。

生成物理数据

生成旗面的物理数据（可以理解为物理材质）

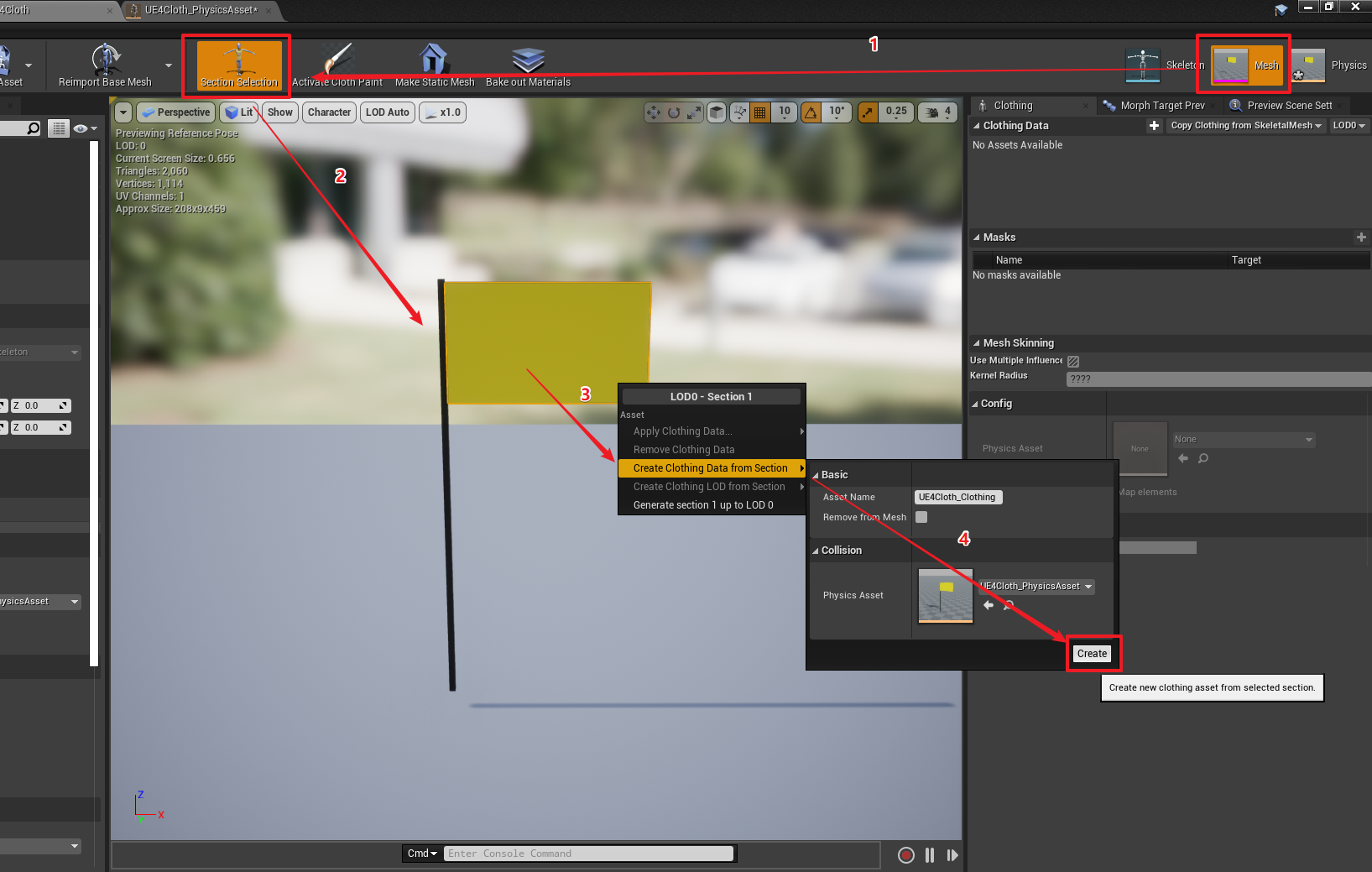

1. 在Mesh编辑器中选择Section Selection工具。
2. 选择旗帜的面。
3. 右键Create Clothing Data From Section。
4. 点击确定。


为物理材质刷权重

这个权重是骨骼和物理系统控制权的权重。数字越大对物理系统相应越强。所以我们就把这个value称为物理权重吧。

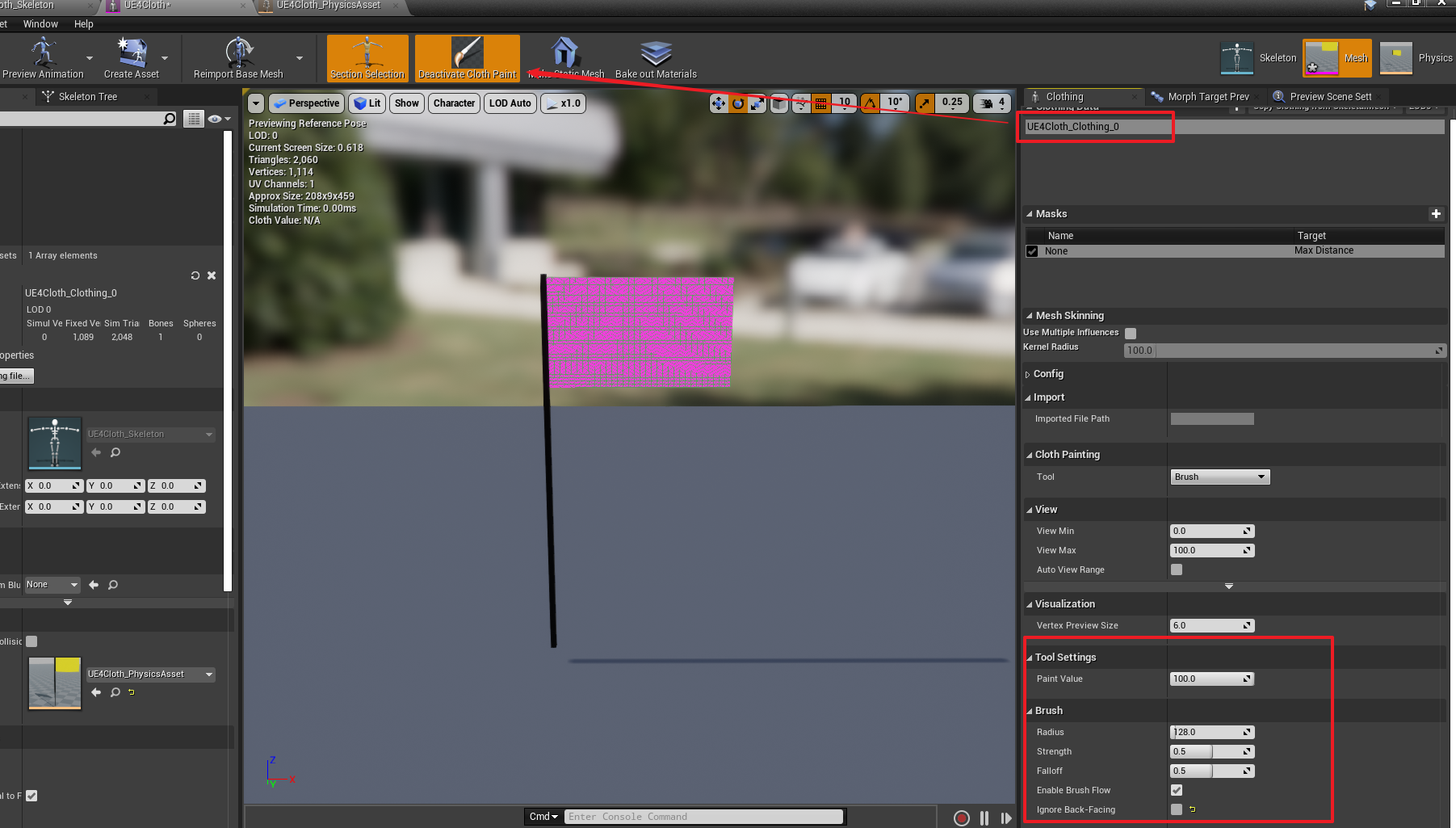

先尝试着刷一下

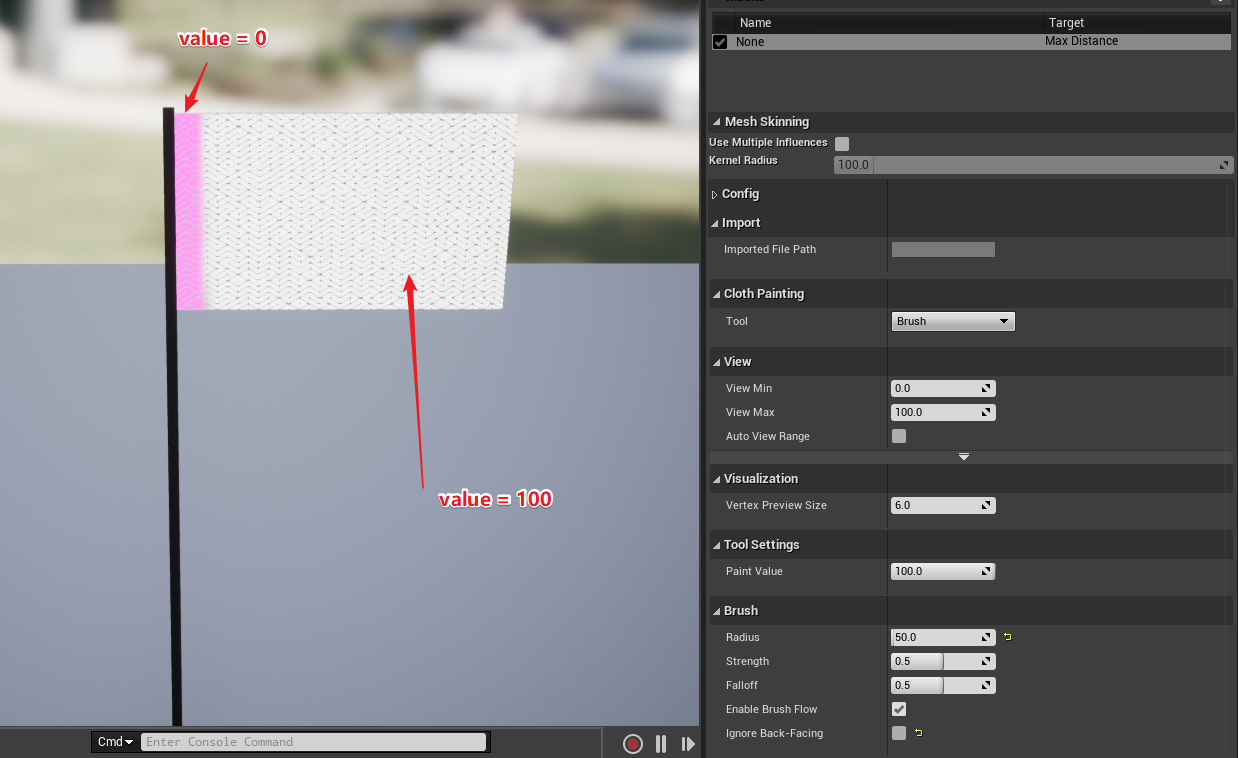

注意： 旗面和旗杆的衔接处应该固定在旗杆上，所以这部分的物理权重应该为0，而旗面的其他部分主要受物理系统影响，所以我们要给它们设一个大一些的值。先尝试把它们设为100.

应用物理数据

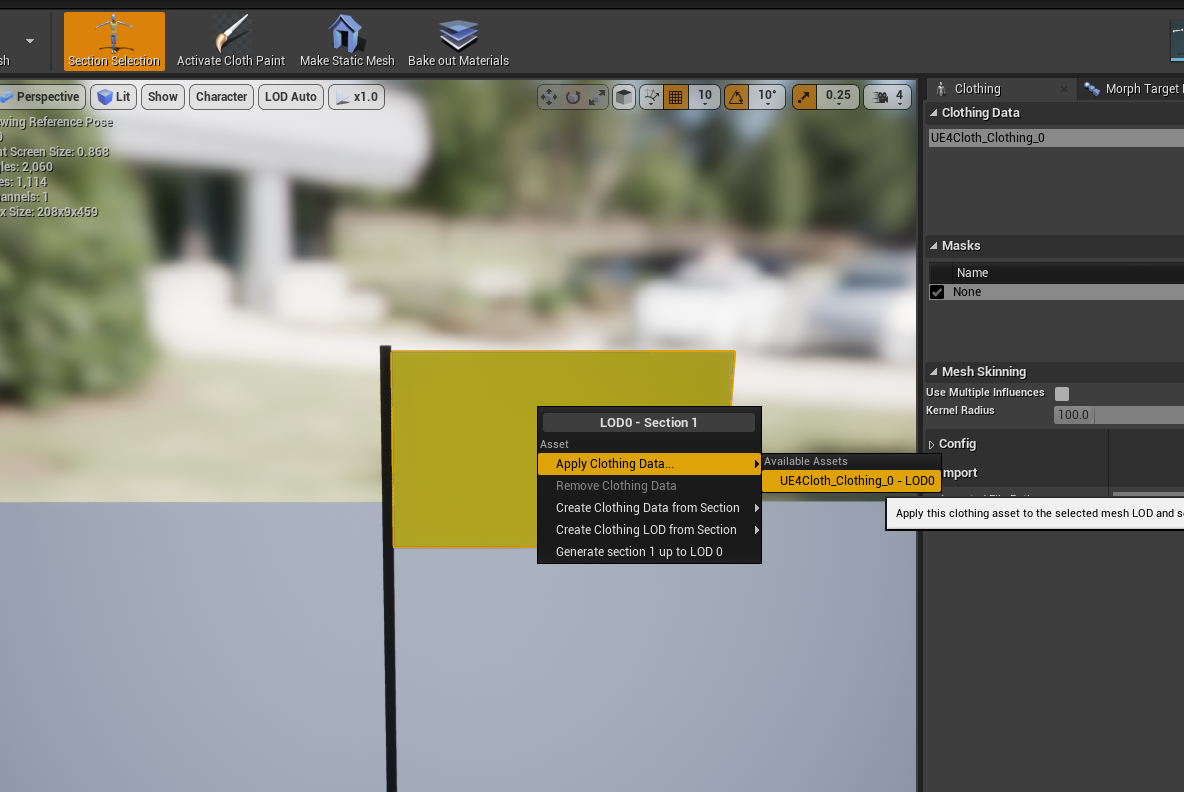

依然是使用 Section Selection 然后选择旗面，右键Apply Clothing Data

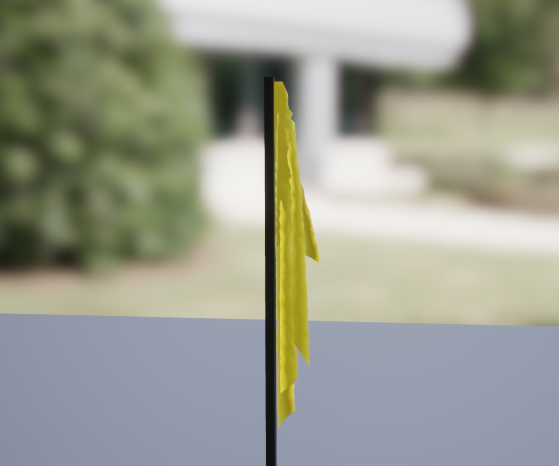

物理权重设为100时旗帜的边缘没有完全垂下来，那么就再提高物理权重试试

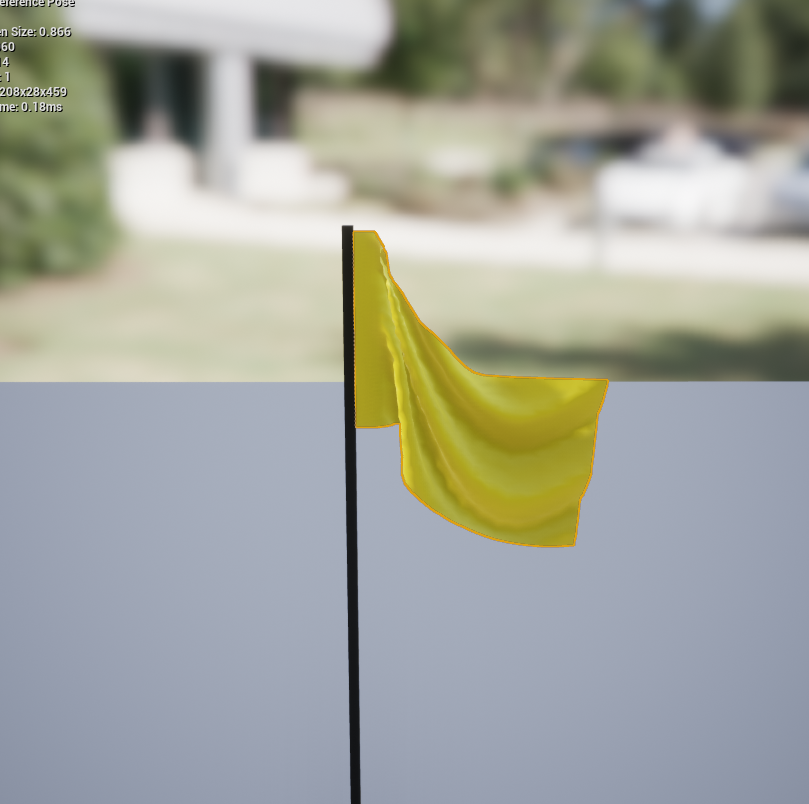

物理权重调整到1000，基本达到了预期的效果

场景测试

在场景中加入风场，效果非常满意
