ICMP（Internet Control Message Protocol的缩写），中文就是：网际报文控制协议。

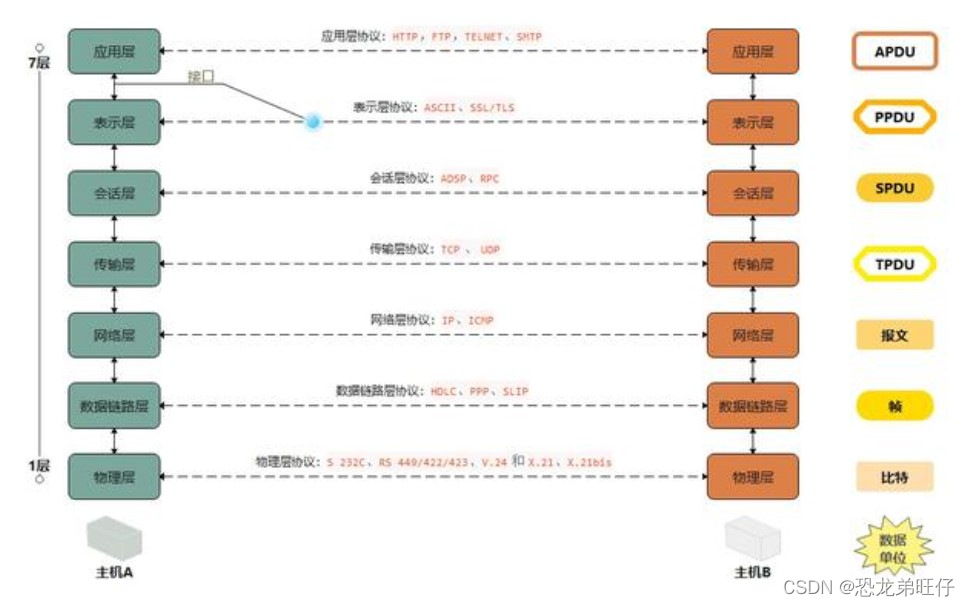

该协议是网络协议族的核心协议之一。通过一张图来看下该协议所处位置：
（图片来自 百度安全验证）：
可以看到，ICMP协议与IP协议同属网络层。
虽然两者同属网络层，没有上下级关系，但是ICMP协议最终还是要依靠IP协议将报文发送出去。
1.2 ICMP协议作用IP协议我们知道是发送数据包的重要协议，实现了数据包的分片发送。那么ICMP协议呢？
ICMP主要是用于ip主机、路由器直接传递控制消息。
控制消息：网络是否通、主机是否可达、路由是否可用等网络本身的消息。
所以ICMP消息不同于正常的网络通讯包，它主要是传递网络本身问题的消息。
通过ICMP协议发送消息，我们可以确认IP包是否成功达到目标IP；如果数据包在发送过程中被丢弃，ICMP会响应具体的原因；
1.3 基于ICMP协议的命令1）ping
该命令我们都比较熟悉了，通常会用来检测目标ip是否存活、发送包传递时间等
2）traceroute
该命令能够打印出当前主机发送数据包到目标ip主机中经历了多少路由器

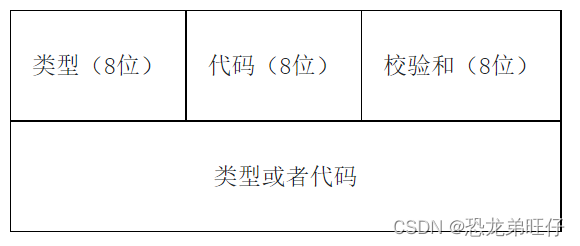

2.ICMP协议报文格式先来简单看下ICMP的报文格式
（1）类型：一个8位类型字段，表示ICMP数据包类型。
（2）代码：一个8位代码域，表示指定类型中的一个功能。如果一个类型中只有一种功能，代码域置为0。
（3）检验和：数据包中ICMP部分上的一个16位检验和。ICMP协议的类型目前已经定义了十多种，具体如下（来自百度百科）：
TYPE
CODE
Description
Query
Error
0
0
Echo Reply——回显应答（Ping应答）
x
3
0
Network Unreachable——网络不可达
x
3
1
Host Unreachable——主机不可达
x
3
2
Protocol Unreachable——协议不可达
x
3
3
Port Unreachable——端口不可达
x
3
4
Fragmentation needed but no frag. bit set——需要进行分片但设置不分片比特
x
3
5
Source routing failed——源站选路失败
x
3
6
Destination network unknown——目的网络未知
x
3
7
Destination host unknown——目的主机未知
x
3
8
Source host isolated (obsolete)——源主机被隔离（作废不用）
x
3
9
Destination network administratively prohibited——目的网络被强制禁止
x
3
10
Destination host administratively prohibited——目的主机被强制禁止
x
3
11
Network unreachable for TOS——由于服务类型TOS，网络不可达
x
3
12
Host unreachable for TOS——由于服务类型TOS，主机不可达
x
3
13
Communication administratively prohibited by filtering——由于过滤，通信被强制禁止
x
3
14
Host precedence violation——主机越权
x
3
15
Precedence cutoff in effect——优先中止生效
x
4
0
Source quench——源端被关闭（基本流控制）
5
0
Redirect for network——对网络重定向
5
1
Redirect for host——对主机重定向
5
2
Redirect for TOS and network——对服务类型和网络重定向
5
3
Redirect for TOS and host——对服务类型和主机重定向
8
0
Echo request——回显请求（Ping请求）
x
9
0
Router advertisement——路由器通告
10
0
Route solicitation——路由器请求
11
0
TTL equals 0 during transit——传输期间生存时间为0
x
11
1
TTL equals 0 during reassembly——在数据报组装期间生存时间为0
x
12
0
IP header bad (catchall error)——坏的IP首部（包括各种差错）
x
12
1
Required options missing——缺少必需的选项
x
13
0
Timestamp request (obsolete)——时间戳请求（作废不用）
x
14
Timestamp reply (obsolete)——时间戳应答（作废不用）
x
15
0
Information request (obsolete)——信息请求（作废不用）
x
16
0
Information reply (obsolete)——信息应答（作废不用）
x
17
0
Address mask request——地址掩码请求
x
18
0
Address mask reply——地址掩码应答
还是先实战一下，方便我们对其有个更具象的认知。

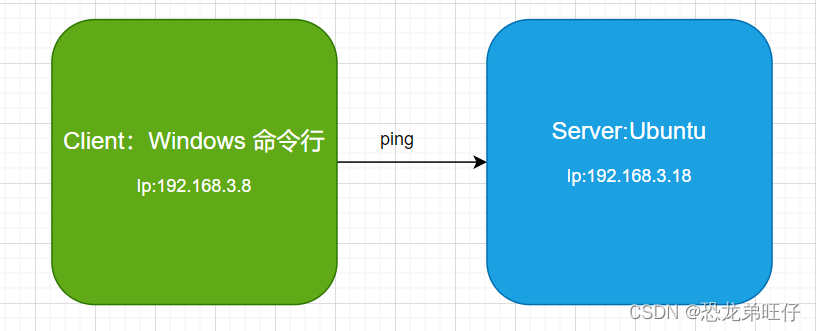

3.ICMP协议实战 3.1 ping命令实战（正常主机）笔者准备两台机器，采用ping的方式来进行通讯，ping之前启动好wireshark来进行相应ip抓包
3.1.1 抓包实战
客户端直接启动cmd命令行，发送ping命令如下：
C:\Users\lucky>ping 192.168.3.18
正在 Ping 192.168.3.18 具有 32 字节的数据:
来自 192.168.3.18 的回复: 字节=32 时间=114ms TTL=64
来自 192.168.3.18 的回复: 字节=32 时间=65ms TTL=64
来自 192.168.3.18 的回复: 字节=32 时间=45ms TTL=64
来自 192.168.3.18 的回复: 字节=32 时间=3ms TTL=64
192.168.3.18 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 3ms，最长 = 114ms，平均 = 56ms发送了4次请求，也收到4次回复。
3.1.2 wireshark抓包分析

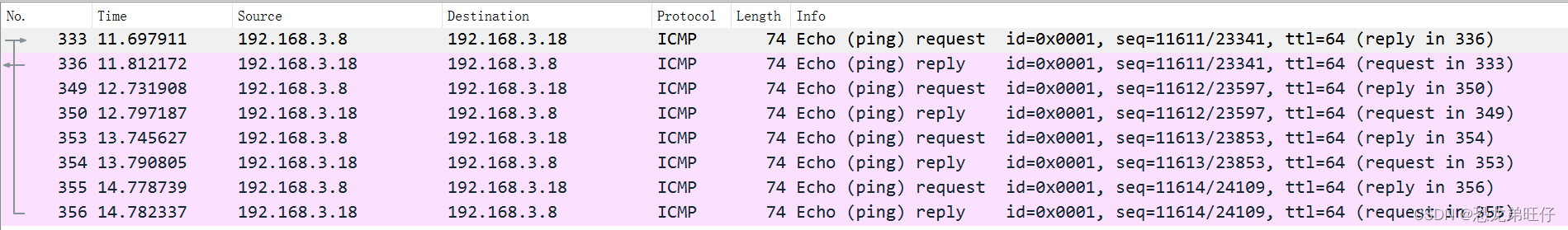

在进行3.1.1动作之前，先启动wireshark，准备好抓取相应包信息，抓取信息如下：
这里是4次ping请求和响应的总输出。
我们分析下其中一次即可，No.333和No.336
No.333 ping请求体分析
No. Time Source Destination Protocol Length Info
333 11.697911 192.168.3.8 192.168.3.18 ICMP 74 Echo (ping) request id=0x0001, seq=11611/23341, ttl=64 (reply in 336)
Frame 333: 74 bytes on wire (592 bits), 74 bytes captured (592 bits) on interface 0
Ethernet II, Src: IntelCor_40:2c:f7 (10:f0:05:40:2c:f7), Dst: bc:d0:74:13:40:02 (bc:d0:74:13:40:02)
Internet Protocol Version 4, Src: 192.168.3.8, Dst: 192.168.3.18
Internet Control Message Protocol
Type: 8 (Echo (ping) request) # ping请求
Code: 0 # ping请求
Checksum: 0x2000 [correct] # 校验和
[Checksum Status: Good]
Identifier (BE): 1 (0x0001) # 标识符
Identifier (LE): 256 (0x0100) # 标识符
Sequence number (BE): 11611 (0x2d5b) # 序列号
Sequence number (LE): 23341 (0x5b2d) # 序列号
[Response frame: 336]
Data (32 bytes)注意：
Sequence number（BE）和Sequence number（LE）的值也是相同的，BE和LE是什么区别，他们在内容上只是顺序的不同，而对应的hex值是相同的。
通过资料的查找，可以这样理解：
wireshark考虑到window系统与Linux系统发出的ping报文（主要指ping应用字段而非包含IP头的ping包）的字节顺序不一样（windows为LE：little-endian byte order，Linux为BE：big-endian），别分告诉信息，其本质内容是没有不变的，只是表达形式不同。
No.336 ping响应体分析
No. Time Source Destination Protocol Length Info
336 11.812172 192.168.3.18 192.168.3.8 ICMP 74 Echo (ping) reply id=0x0001, seq=11611/23341, ttl=64 (request in 333)
Frame 336: 74 bytes on wire (592 bits), 74 bytes captured (592 bits) on interface 0
Ethernet II, Src: bc:d0:74:13:40:02 (bc:d0:74:13:40:02), Dst: IntelCor_40:2c:f7 (10:f0:05:40:2c:f7)
Internet Protocol Version 4, Src: 192.168.3.18, Dst: 192.168.3.8
Internet Control Message Protocol
Type: 0 (Echo (ping) reply) # ping响应
Code: 0 # ping响应
Checksum: 0x2800 [correct] # 校验和
[Checksum Status: Good]
Identifier (BE): 1 (0x0001) # 标识符（这里与ping请求体中的Identifier是相同的）
Identifier (LE): 256 (0x0100) # 标识符（这里与ping请求体中的Identifier是相同的）
Sequence number (BE): 11611 (0x2d5b) # 序列号（这里与ping请求体中的Sequence number是相同的）
Sequence number (LE): 23341 (0x5b2d) # 序列号（这里与ping请求体中的Sequence number是相同的）
[Request frame: 333] # 响应帧
[Response time: 114.261 ms] # 响应耗时
Data (32 bytes)以上就是一个正常的ping命令实战过程。
下面我们来看一个不太正常的，了解下ICMP协议是如何响应控制消息的。
3.2 ping命令实战（非正常主机）我们来简单测试一种，目标主机不可达的情况。
我们来对一个不存在的主机（ip：192.168.3.18）来发送ping命令，测试下响应结果
3.2.1 抓包实战
客户端直接启动cmd命令行，发送ping命令如下：
C:\Users\lucky>ping 192.168.3.199
正在 Ping 192.168.3.199 具有 32 字节的数据:
来自 192.168.3.8 的回复: 无法访问目标主机。
来自 192.168.3.8 的回复: 无法访问目标主机。
来自 192.168.3.8 的回复: 无法访问目标主机。
来自 192.168.3.8 的回复: 无法访问目标主机。
192.168.3.199 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，ping请求直接返回了目标主机无法访问
3.2.2 wireshark抓包分析

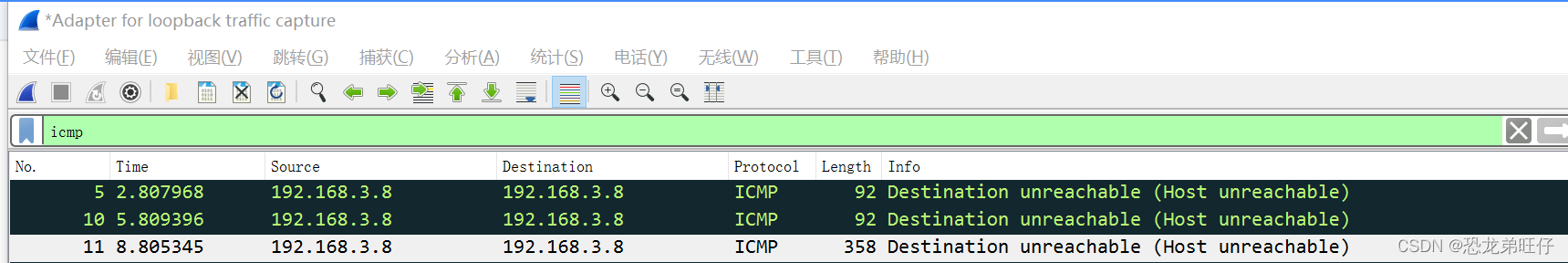

在进行3.2.1动作之前，先启动wireshark，准备好抓取相应包信息，抓取信息如下：
这里协议Info内容也是Destination unreachable
来看下具体信息
No. Time Source Destination Protocol Length Info
4 9.008265 192.168.3.8 192.168.3.8 ICMP 92 Destination unreachable (Host unreachable)
Frame 4: 92 bytes on wire (736 bits), 92 bytes captured (736 bits) on interface 0
Null/Loopback
Internet Protocol Version 4, Src: 192.168.3.8, Dst: 192.168.3.8
Internet Control Message Protocol # ICMP响应
Type: 3 (Destination unreachable) # 主机不可达
Code: 1 (Host unreachable) # 主机不可达
Checksum: 0xe37f [correct]
[Checksum Status: Good]
Unused: 00000000
Internet Protocol Version 4, Src: 192.168.3.8, Dst: 192.168.3.199
Internet Control Message Protocol # ICMP请求体
Type: 8 (Echo (ping) request) # ping请求
Code: 0 # ping请求
Checksum: 0x1f9f [unverified] [in ICMP error packet]
[Checksum Status: Unverified]
Identifier (BE): 1 (0x0001)
Identifier (LE): 256 (0x0100)
Sequence number (BE): 11708 (0x2dbc)
Sequence number (LE): 48173 (0xbc2d)
Data (32 bytes)总结：根据ICMP响应的Type和Code，对照表内容之后，可以知道目标主机不可达
总结：ICMP协议与IP协议一样，都是位于网络层的协议。
但是ICMP协议主要是用来传递控制消息，根据不同的Type和Code来展示目标主机的基本情况（是否可达、路由是否可用等信息）。 本质上，ICMP协议需要借助IP协议将网络包发送出去。
