欧姆龙plc学习笔记（七）

如何把cx-programmer里写好的梯形图转为代码？

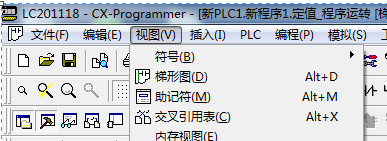

点击视图菜单中的助记符---助记符

点击视图菜单中的助记符---梯形图，就可以还原

查看内存数据？

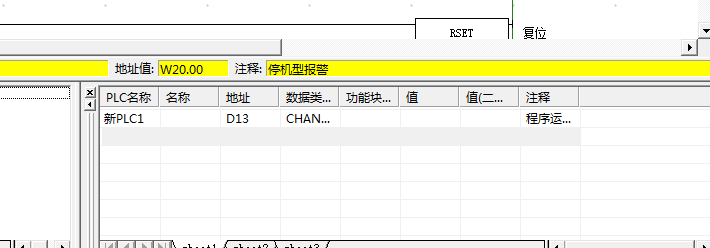

点一下这里的切换查看窗口，就会出现这个界面

这里就可以看到各个地址里的数据

怎么导出梯形图？

1

Word安装完毕后，在“控制面板→打印机和传真”会生成一个Microsoft Office Document Image Writer的虚拟打印机，将该打印机设为默认打印机。 打开欧姆龙的PLC程序，在菜单上选择打印，之后这些梯形图会被打印成图片，将图片插入Word即可。 也可以尝试另外一个虚拟打印机Microsoft XPS Document Writer。

我用的“导出为wps pdf”这个打印机，生成一个pdf文件，然后再转化成word

2

截图

3

直接在word里面画，或者用其他工具画
