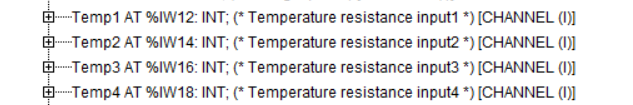

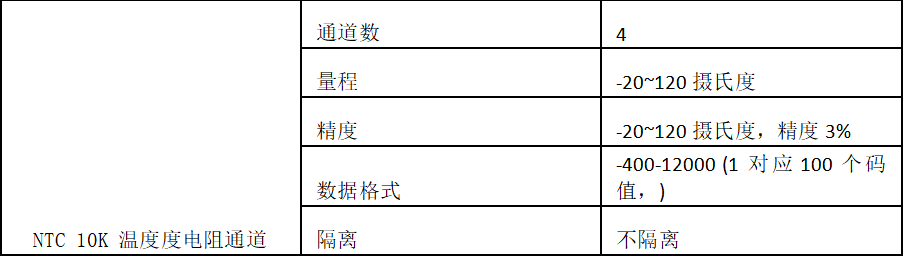

温度电阻通道

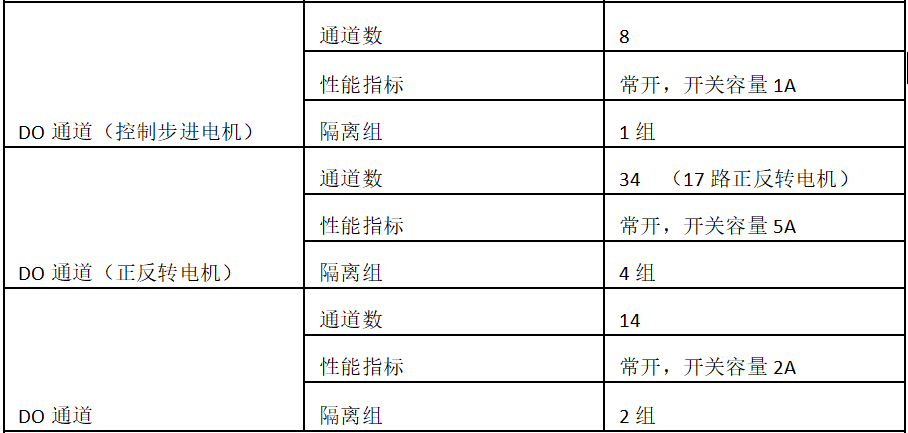

DO通道
这里指的是数字量输出通道
LM
系列
PLC
的
I
区、
Q
区和
M
区是按地址寻址方式访问的，这些存储区都有唯一的、明确
的地址。用户可以通过地址寻址方式，即直接使用该存储区地址的方式，来读取和设置该存储区的
值。
在介绍访问规则之前，需要先了解这些存储区的存储格式。
I
区、
Q
区和
M
区的存储格式是一
致的，所以这里以
M
区为例说明，如图
4-2-1
所示。
LM
系列
PLC
所有直接寻址的存储区，是按字节存储的。
每个字节包含
8
个位，每
8
个位组成一个字节。每
2
个字节组成一个字，每两个字组成一个双
字
诸如：
%MX2.7
表示
%MB2
的第
8
个位。
%MW12
表示有
%MB12
和
%MB13
两个字节组成的字。

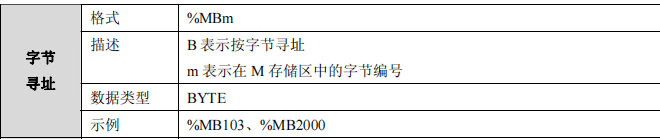

这些存储区的地址，可以按位、字节、字或双字来访问，数据类型为
BOOL
、
BYTE
、
WORD
和
DWORD
。要了解这些数据类型的范围，请查看
4.4.2
章节。假如需要使用
INT
或者
REAL
等其
他数据类型，需要使用变量方式访问，具体内容也请参见
4.4
章节。
要注意，按不同数据类型访问，数据存储区可能是重叠的。诸如
%MW0
的数值为
3
，则
%MB0
的值也为
3
，
%MX0.0
的值为
TRUE
，
%MX0.1
的值也为
TRUE
。又或者在程序中强制
%MX0.0
为
TRUE
，因为
%MX0.0
是
%MB0
、
%MW0
和
%MD0
的第一个位，则同时，这些存储地址的值也被强
制为
1
。
对于
I
区和
Q
区，也是同样的存储方式。

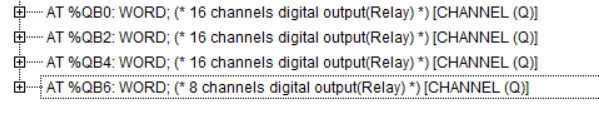

I
区和
Q
区的地址和实际
DI/DO
点如何对应，请参见
7.3
章节。

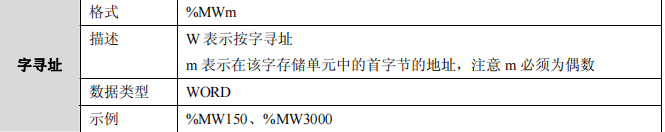

按字寻址方式访问，因为一个字由两个字节组成，其数字必为偶数，不能为奇数。如：
%MB0
和
%MB1
组成一个字
%MW0
，下一个字则为
%MW2
，而不是
%MW1
。
%MW1
是无效的地址。按
双字寻址也遵守此规则。
