LM小型可编程控制器软件(基于CoDeSys)笔记六:变量输入值,变量强制值

Gutie_bartholomew 发布时间:2022-04-05 23:47:44 ,浏览量:2

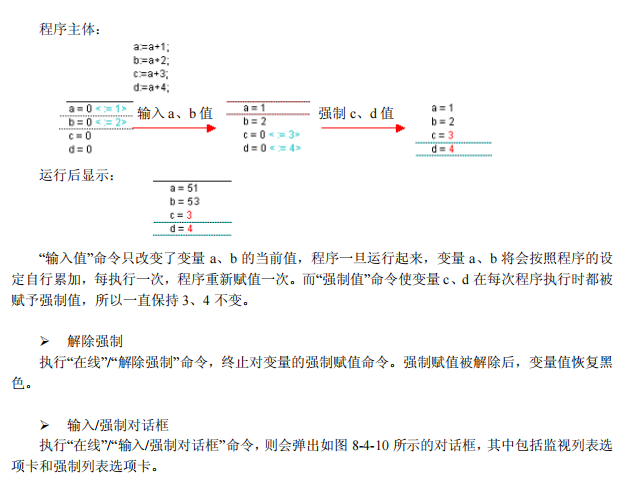

输入值和强制值是有区别的,

输入值给触点规定了状态后,如果程序运行后有可能根据输入进行计算(数值变化)改变(true和false转换)

强制值在程序运行过程中是不会做任何改变的。

一、初始状态

这是一个常开触点,初始值是false



二、双击一次,预备设定为true(尚未输入)



 三、再双击一次,预备设定为false(尚未输入)



 四、再双击一次,回到初始状态。

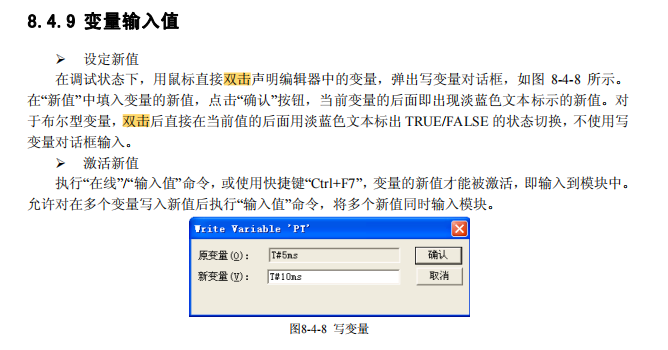

五、预备设定为true之后(前面的第二项),点击在线-输入值,那么这个触点变为true



 这里的梯形图里面变成了蓝色,可以表示为这个地方的触点是常闭触点,母线过来的电流通过它流到后端去了,后面的输出线也变成了蓝色

变量表里面的值也变成了true,而且也变成了蓝色。表示这里的值是被输入的。

六、预备设定为false之后(前面的第三项),点击在线-输入值,那么这个触点变为false



 这里看起来跟初始状态是相同的,因为这个本来就是个常开触点,本来的状态就是false

这里主要是用来从设定的true变为false。

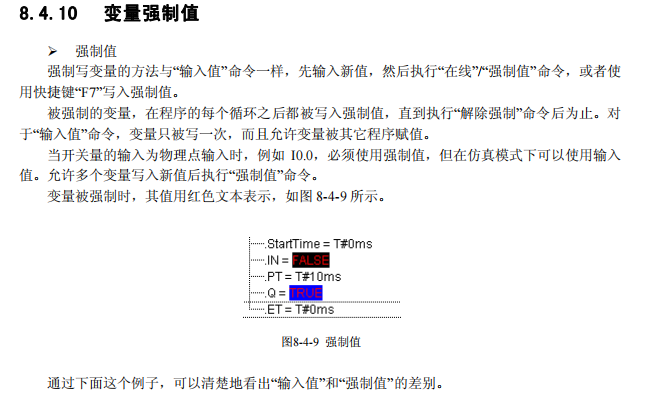

七、预备设定为true之后(前面的第二项),点击在线-强制值,那么这个触点变为true



八、 预备设定为false之后(前面的第三项),点击在线-强制值,那么这个触点变为false
