手眼标定得到手眼矩阵到底该咋用？

大家好，我是小鱼。上几期给大家分享了关于手眼标定的方法，如果还有不清楚如何让进行手眼标定的同学可以参考下面的文章：

机器人手眼标定都能搞不定？快戳，最好用的手眼标定库！！！

很多同学做完了手眼标定之后得到了手眼矩阵，但是不知道怎么用于程序当中去，还有很多同学搞不清楚各个坐标系之间的关系，今天小智就给大家讲讲手眼矩阵的使用问题。

一、手眼矩阵为什么会长的不一样？

做完手眼标定，得到的手眼矩阵，有可能会长的不一样，这是因为旋转变换是有很多种表示方法的。

1.旋转的表示方式 1.1三个数字

欧拉角（就是欧拉他家的墙角），欧拉角又分角度制和弧度制。通常使用英文：rx,ry,rz表示

1.2四个数字

四元数，三个数字的欧拉角表示其实是有奇异性的（后面再和大家讲一讲旋转）所以四元数可以避免这个问题。四元数的常用英文符号：qx,qy,qz,qw

一定要注意四元数的顺序，qw在第一位还是最后一位，小智是吃过亏的。

1.3九个数字的

旋转矩阵，使用九个数字表示旋转，是一个3×3的方阵。

2.手眼矩阵=机械臂末端到相机的平移+机械臂的末端到相机的旋转

上面小智讲了如何表示旋转，那么手眼矩阵是到底是什么呢？

大家可以知道的是平移变换一定是3个数字，分表表示沿着原来的x,y,z轴进行的平移长度。

所以常见的手眼矩阵有三种表现形式：

2.1欧拉角版

  [x,y,z,rx,ry,rz]

2.2四元数版

   [x,y,z,qx,qy,qz,qw]

2.3旋转矩阵版本

[

 [r11,r12,r13,x],

 [r21,r22,r23,y],

 [r31,r32,r33,z]

]

2.4齐次矩阵

为了方便运算，我们在旋转矩阵版本上增加一行[0,0,0,1]构成齐次矩阵，这个也是传说中的齐次矩阵

[

 [r11,r12,r13,x],

 [r21,r22,r23,y],

 [r31,r32,r33,z]，

 [0, 0, 0, 1]

]

二、手眼矩阵有哪些运算法则，对应的物理意义是什么？

手眼矩阵有了，那么该怎么进行运算呢？

其实我们只需要用到两个运算即可，一个叫做乘法，一个叫做求逆。

1.乘法

乘法运算其实就是转换变换：

比如:末端到相机的位姿矩阵表示为Tgc，相机识别到的工件位姿为Tct，那么末端到工件的位姿该如何计算呢？很简单，对他们做乘法运算

1. Tgt = Tgc*Tct

大家放心，一个4x4的矩阵乘以4x4的矩阵，最终结果还是一个4x4的矩阵。

2.求逆

求逆运算是最神奇的，求逆其实就是置换坐标系。

已知相机中标记物的坐标系Tcm,那么标记物中相机的坐标系Tmc是多少呢？

其实很简单：

1. Tmc = Tcm.inverse() //就是求个逆即可

逆矩阵也是4X4的，且 Tmc*Tcm=I,I是单位矩阵秀一波线性代数，回头给大家推荐一本书，讲线性代数的，后台回复线性代数即可获取哈~

三、自己写计算太麻烦，有什么好用的库进行矩阵运算和坐标转换？ 1.C++推荐库

C++版本当然推荐小智自己的开源库啦，详细请戳链接：

开源库推荐：C++坐标转换库TransForms3d_Cpp

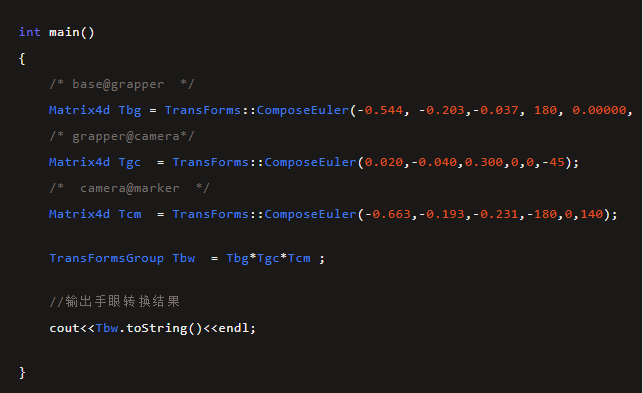

输入base@grapper、grapper@camera、camera@marker,乘一下就完成了~

这个库有多牛我就不吹了，自己看下代码是多么的流畅



2.Python推荐库

Python版本的推荐的是transforms3d，这个是小智最喜欢的库了，安装使用都很简单，今天太晚了，明天给大家讲解一下。先留个小尾巴~

最后欢迎大家关注小鱼，后期将会有更多机器人相关的干货输出~
