LaTeX：多张图片排版

插图前的准备工作： 1.图片所在文件要和编写的代码在同一文件下 2.插图前先引入下列包

\usepackage{caption}
\usepackage{graphicx}
\usepackage{float}
%\usepackage{subfigure}
\usepackage{subcaption}

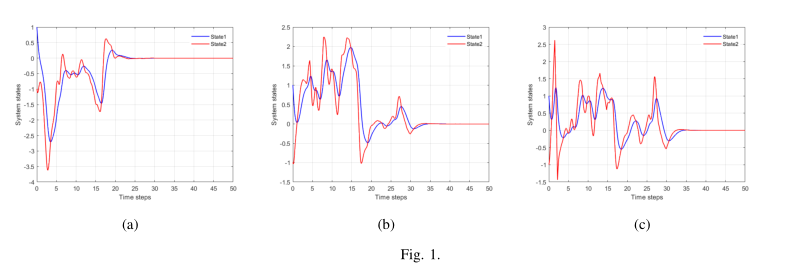

① 3张图片排版：3×1

\begin{figure*}[t!]
    \begin{subfigure}[t]{0.3\textwidth}
           \centering
           \includegraphics[width=\textwidth]{state.png}
            \caption{}
            \label{fig:Case1}
    \end{subfigure}
    \begin{subfigure}[t]{0.3\textwidth}
            \centering
            \includegraphics[width=\textwidth]{state_02.png}
            \caption{}
            \label{fig:b}
    \end{subfigure}
    \begin{subfigure}[t]{0.3\textwidth}
            \centering
            \includegraphics[width=\textwidth]{state_03.png}
            \caption{}
            \label{fig:b}
    \end{subfigure}
    \caption{}
\end{figure*}

② 4张图片排版：2×2

\begin{figure}[htbp]
	\centering
	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{state.png}
		\caption{chutian1}
		\label{chutian1}%文中引用该图片代号
	\end{minipage}
	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{state.png}
		\caption{chutian2}
		\label{chutian2}%文中引用该图片代号
	\end{minipage}
	%\qquad
	%让图片换行，

	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{state.png}
		\caption{chutian3}
		\label{chutian3}%文中引用该图片代号
	\end{minipage}
	\begin{minipage}{0.49\linewidth}
		\centering
		\includegraphics[width=0.9\linewidth]{state.png}
		\caption{chutian4}
		\label{chutian4}%文中引用该图片代号
	\end{minipage}
\end{figure}

② 1张图片排版：1×1

\begin{figure}[t]
    \begin{tabular}{cc}
        \begin{minipage}[t]{2.6in}
        \includegraphics[width=3.5in]{state_02.png}
        \caption{Convergence of the critic parameters(Case2)}
        \end{minipage}
    \end{tabular}
\end{figure}

注：将图片排版从双栏变成单栏的方法：首尾加 *

\begin{figure*}

\end{figure*}
