FPGA：时钟模块设计-RTC实时时钟芯片DS1302

前言

首先我要明确，这个RTC是在干什么，通过查阅DS1302芯片手册，我知道了，要想使用这块芯片，我需要用FPGA生成3个信号，然后用DS1302去实现具体功能，需要实现什么功能我先不用关心，现在需要关心的是怎么使用FPGA生成这3条信号

补充： 在读操作的测试文件部分学到了wait、force的用法

正文 一、写操作

通过观察发现，我需要使用FPGA生成3条信号：复位、串行时钟、输入/输出 注：当设计很多计数器时，先生成变化快的计数器，即小计数器先生成

1.1 SCK信号

SCK时钟信号实际是对系统时钟进行分频，DS1302不需要50M这么快的变化频率，因此，这里需要用一个计数器对SCK的周期进行计数，我假设对系统时钟进行4分频，于是需要设计一个0-3的计数器。计数器要从CE被拉高的瞬间开始计数，通过观察，在cnt_4[0]=1时，SCK进行翻转，至此SCK信号生成完毕

1.2 I/O信号

从图上观察知，IO信号在CE被拉高瞬间就开始传输数据了，并且在SCK的下降沿更新数据，此时我们已经有了一个cnt_4计数器，需要借助这个计数器生成一个cnt_16计数器，用来记录已经传输的数据位数，由于IO信号的数据是在SCK的下降沿进行更新的，于是就在SCK下降沿对cnt_16进行+1操作，即当cnt_4=3时，对cnt_16+1，表示传完一个数据，但这个cnt_16只有一个功能：用来记录传输数据是否传完，如果16位传完了，状态就跳转到IDLE，就停止传输数据，对于IO信号本身的采样和更新，到目前为止还没有考虑

接下来就考虑如何得到IO信号：

1.由于在写操作中，两个字节都是进行写操作，不涉及IO转换，于是将2个字节看成一个状态：DRR，

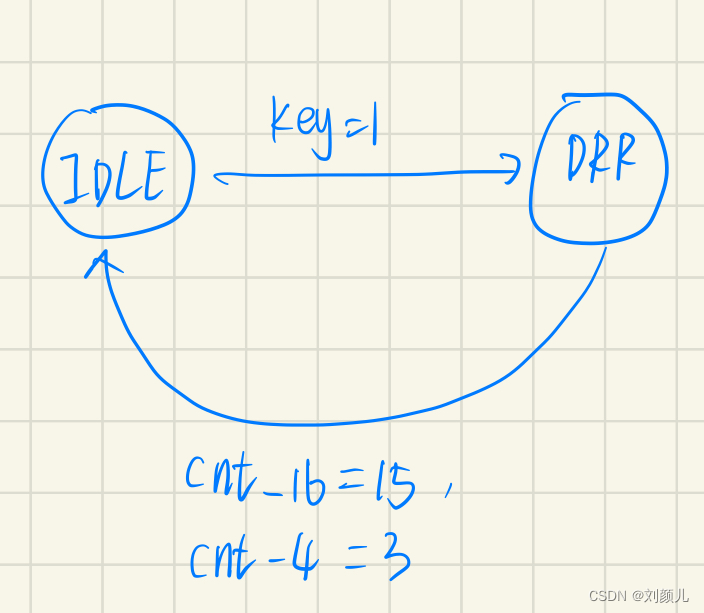

2.设计状态机：

当外部有按键输入，就开始传输数据；当数据位数计数器cnt_16=15，且时钟计数器cnt_4=3就代表16位数据传输完成，可以进入空闲状态了 3.接下来就是IO信号的设计难点了，图中显示，在CE拉高瞬间数据就已经开始传输了

那这个时候有两种思路：

• 使用CE上升沿检测，当检测到CE上升沿，立马更新IO信号

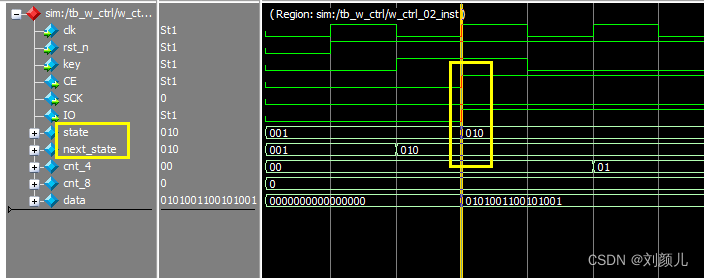

• 使用状态机，当前状态=IDLE并且下一个状态=DRR

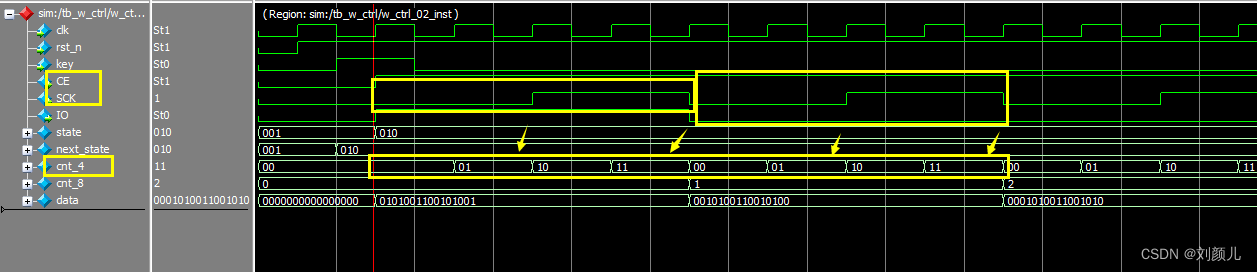

此处选用状态机方法： 上面使用状态机，只是判断IO信号第一个数据的传输，但是后面的数据位就没有状态机上面的判断条件

于是有了下面这个写法，

注：这个写法是一个大佬告诉我的，不得不说，真的很巧妙

always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
    data
