如何使用 MATLAB 绘制小提琴图

写了个matlab绘制小提琴图的函数：

• 图中小提琴状区域为核密度曲线
• 白色方块为25%，75%分位数
• 中间横线为中位数
• 白色点为离群值点
• 竖着的黑线是去掉离群值点后点的上下限

1使用示例

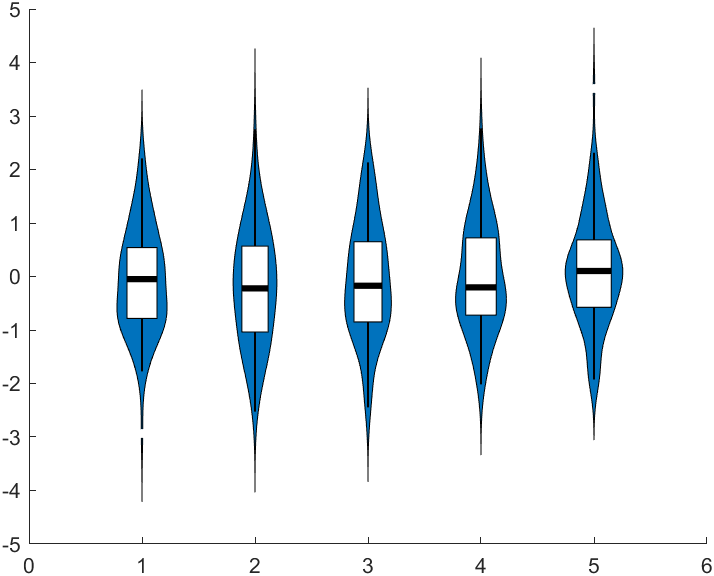

基础使用，Y为矩阵：

X=1:5;
Y=randn(100,5);

Hdl1=violinChart(gca,X,Y,[0 0.447 0.741],0.6);

• X：横坐标
• Y：数据集
• FaceColor ：颜色，示例用的是[0 0.447 0.741]
• width : 小提琴图宽度，这里取的是0.6,就是以两个小提琴图间距的0.6倍为概率密度的上限1

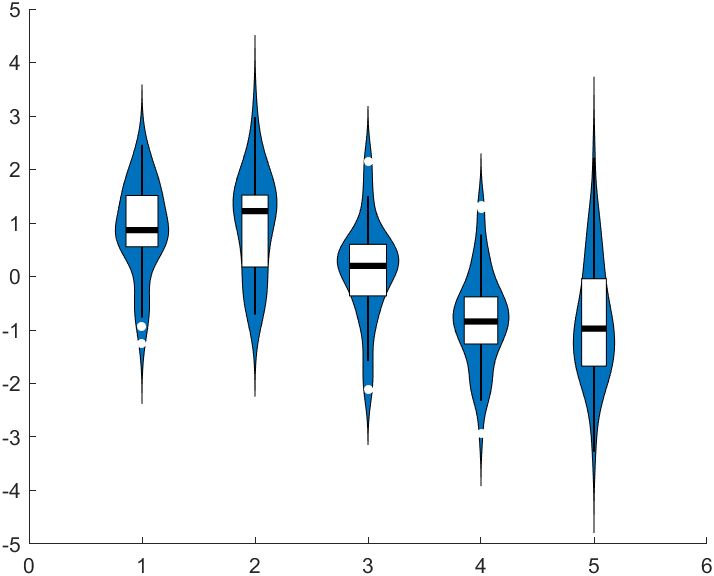

基础使用，Y为向量，X为标签：

X=[1.*ones(1,50),2.*ones(1,30),3.*ones(1,20),4.*ones(1,50),5.*ones(1,50)];
Y=randn(1,200)+sin(X);

Hdl=violinChart(gca,X,Y,[0 0.447 0.741]);

基础使用多个图像绘制，并添加图例

X1=[1:2:7,13];
Y1=randn(100,5)+sin(X1);
X2=2:2:10;
Y2=randn(100,5)+cos(X2);

figure
Hdl1=violinChart(gca,X1,Y1,[0     0.447 0.741]);
Hdl2=violinChart(gca,X2,Y2,[0.850 0.325 0.098]);
legend([Hdl1.F_legend,Hdl2.F_legend],{'randn+sin(x)','randn+cos(x)'});

2完整代码

function Hdl=violinChart(ax,X,Y,FaceColor,width)
% @author slandarer
% Hdl: 返回的图形对象句柄结构体
% - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
% Hdl.F_density(i)   | patch   | 核密度分布
% Hdl.F_outlier(i)   | scatter | 离群值点
% Hdl.F_range95(i)   | line    | 去除离群值点后最大值及最小值
% Hdl.F_quantile(i)  | patch   | 四分位数框
% Hdl.F_medianLine(i)| line    | 中位数
%
% Hdl.F_legend       | patch   | 用于生成legend图例的图形对象
% - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
% 请使用如下方式生成图例：
% Hdl1=violinChart(ax,X,Y,... ...)
% Hdl2=violinChart(ax,X,Y,... ...)
% ... ...
% legend([Hdl1,Hdl2,... ...],{Name1,Name2,...})
% ===========================================================
% 以下为使用实例代码：
% - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
% X1=[1:2:7,13];
% Y1=randn(100,5)+sin(X1);
% X2=2:2:10;
% Y2=randn(100,5)+cos(X2);
%
% Hdl1=violinChart(gca,X1,Y1,[0     0.447 0.741],0.5);
% Hdl2=violinChart(gca,X2,Y2,[0.850 0.325 0.098],0.5);
% legend([Hdl1.F_legend,Hdl2.F_legend],{'randn+sin(x)','randn+cos(x)'});

if nargin
