全网唯一, MATLAB绘制好看的弦图

slandarer 发布时间：2022-08-22 08:26:09 ，浏览量：4

弦图在python中以及R中非常常见，但是MATLAB中却始终没有相关函数，file exchange中也没有工作做的较为完备的弦图绘制函数(不过现在有了，我已经往上面也传了一份hiahiahia)

仅工具函数主体部分约300行，字符数约8000，能画出与R语言同等质量的弦图实属不易，希望能有个`点赞``！！！

由于工具函数过长，将被放在最后展示，以下将先展示函数用法

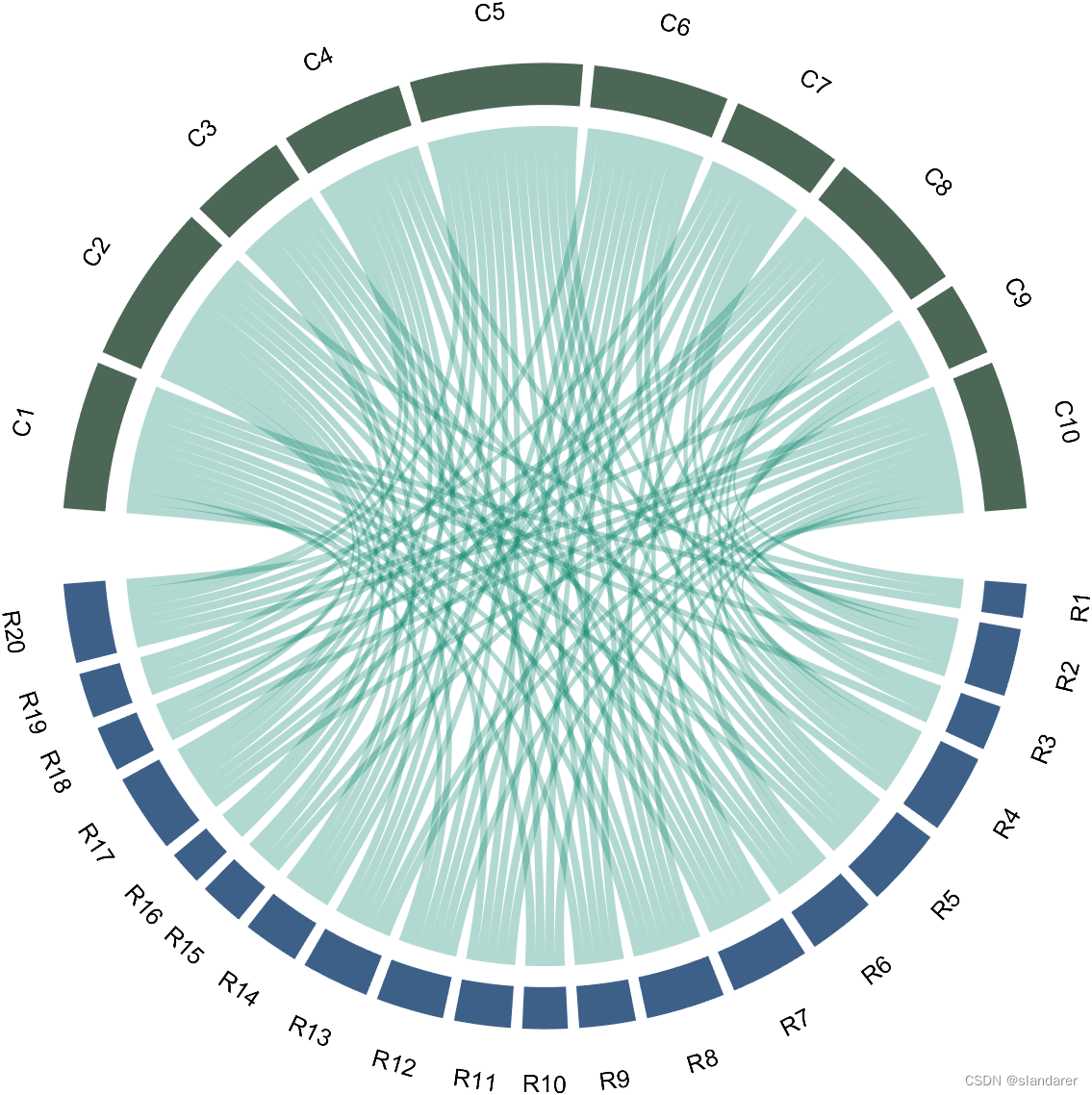

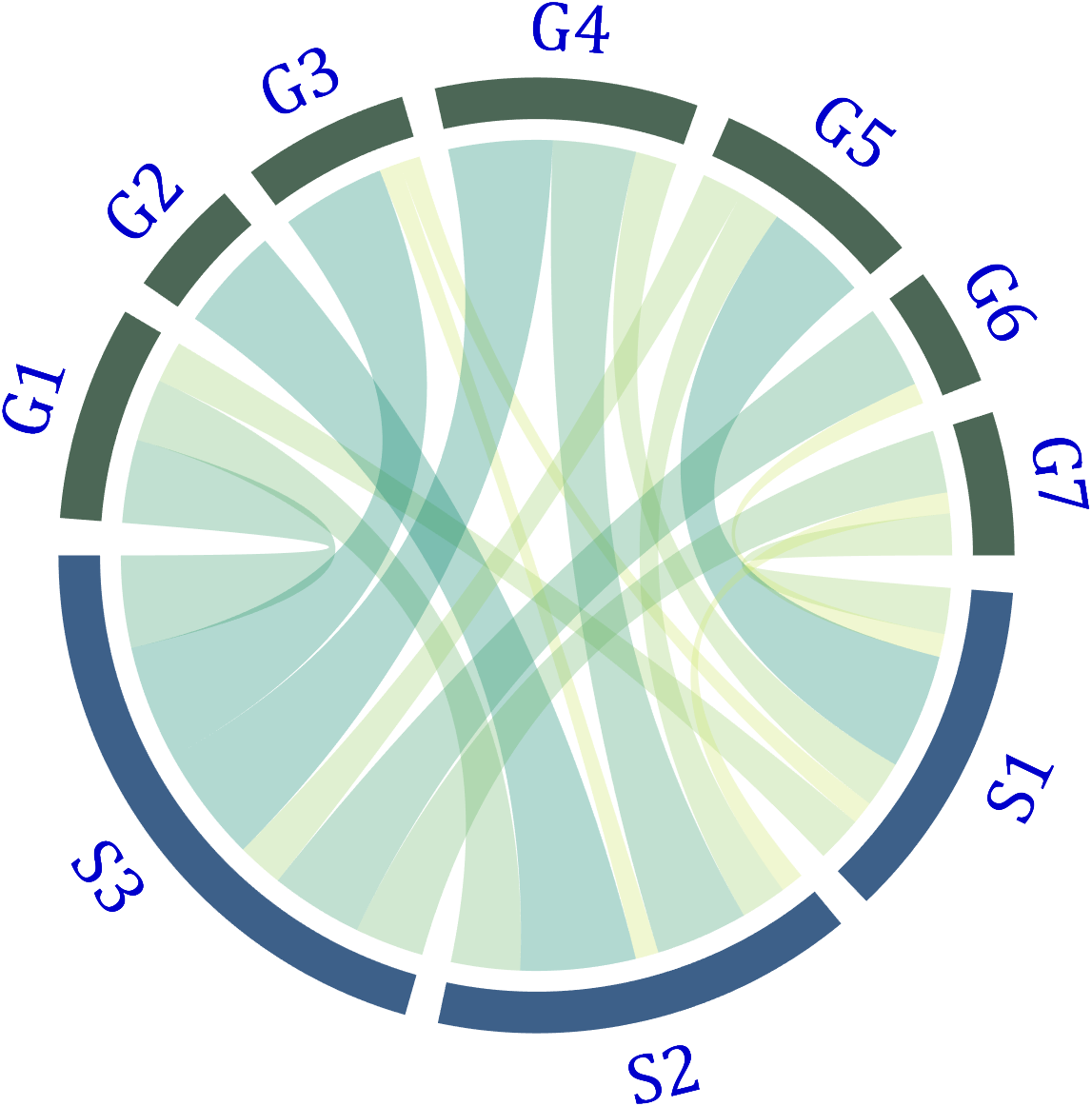

封面图

使用教程 1 数据格式

数据要求为全部数值大于等于0的数值矩阵，或者table数组，或者数值矩阵+行列名元胞数组，首先举个数值矩阵的例子：

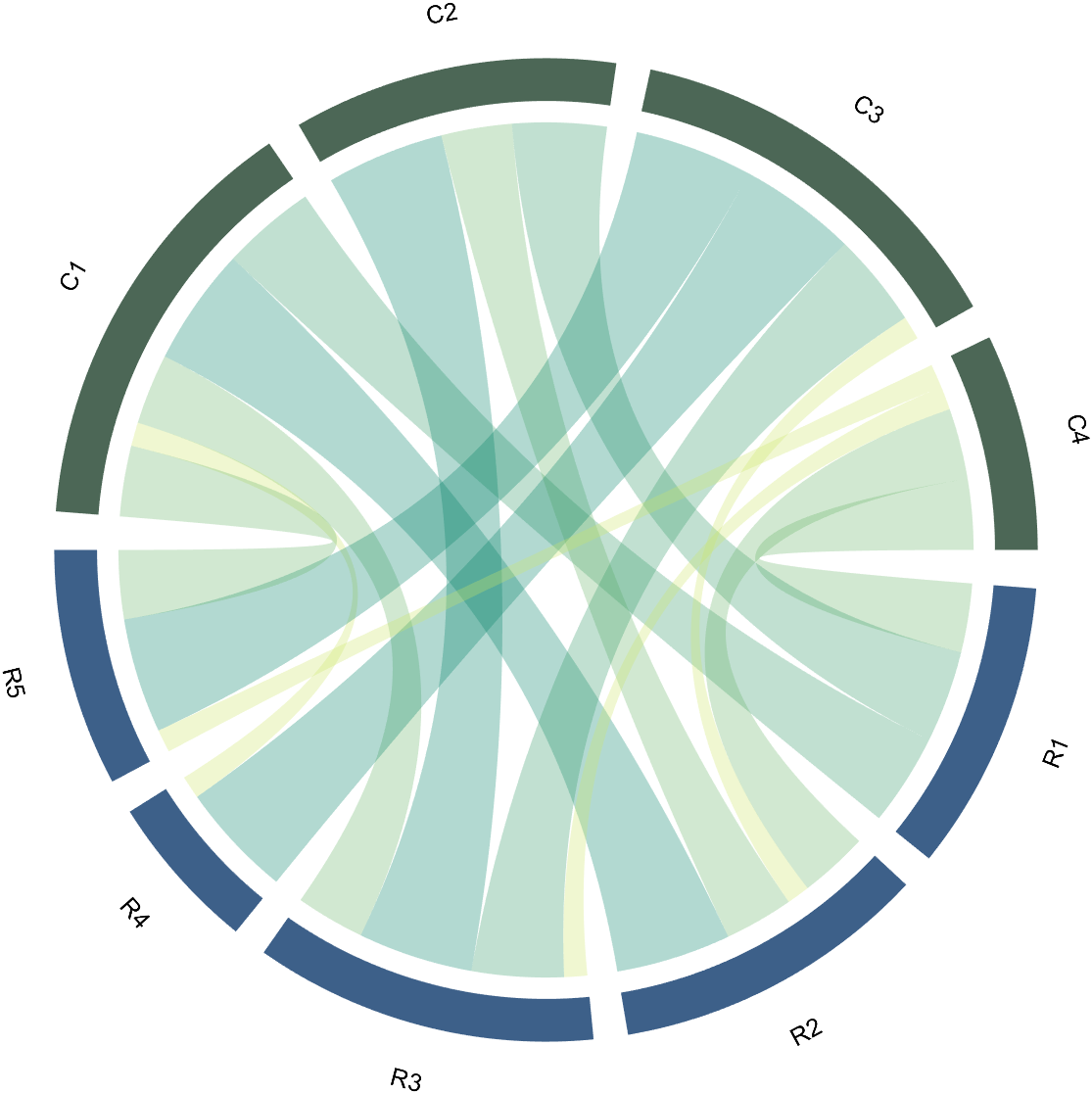

数值矩阵
dataMat=randi([0,5],[5,4]);

% 绘图
CC=chordChart(dataMat);
CC=CC.draw();

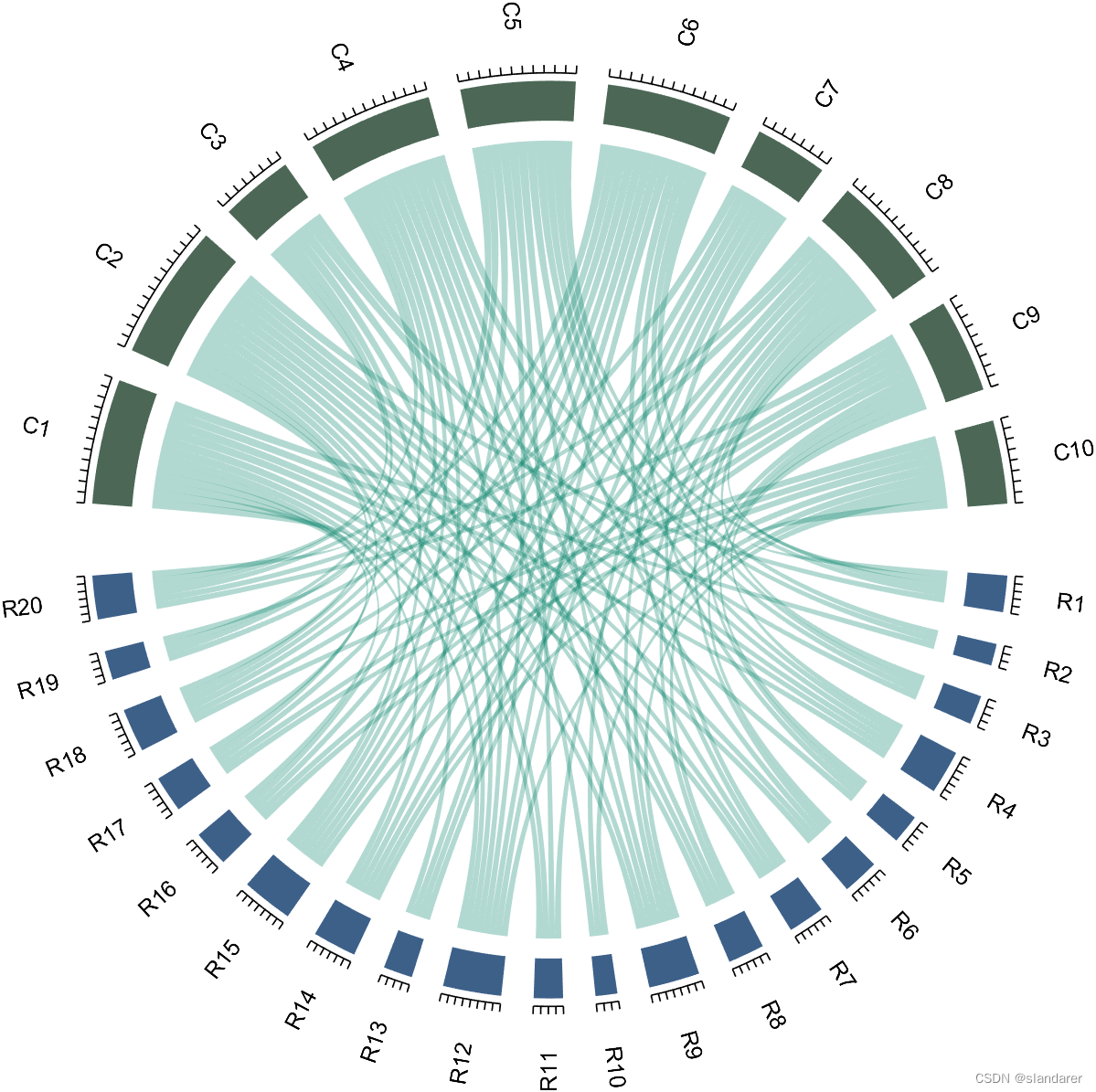

这样由于没对各个对象命名，因此会自动命名为Rn和Cn

数值矩阵+行列名元胞数组

这是最推荐的一种格式：

dataMat=[2 0 1 2 5 1 2;
         3 5 1 4 2 0 1;
         4 0 5 5 2 4 3];
colName={'G1','G2','G3','G4','G5','G6','G7'};
rowName={'S1','S2','S3'};

CC=chordChart(dataMat,'rowName',rowName,'colName',colName);
CC=CC.draw();

rowName要和矩阵的行相同大小 colName要和矩阵的列相同大小 对于本列子来说第2行第3列数值是1，就说明有一份能量从S2流向G3，也就在这俩之间需要画单位宽度的弦。

table 数组

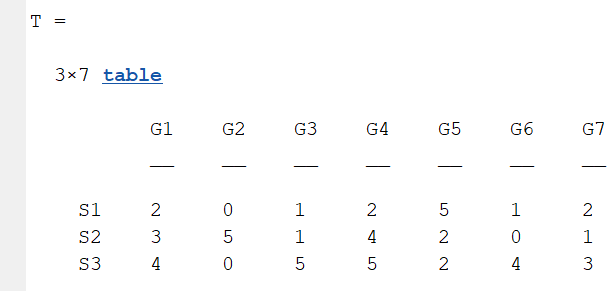

需要使用如下格式的table数组： 当然，如果各个行没有命名的话依旧会自动命名的。

2 修饰弦 弦的批量修饰

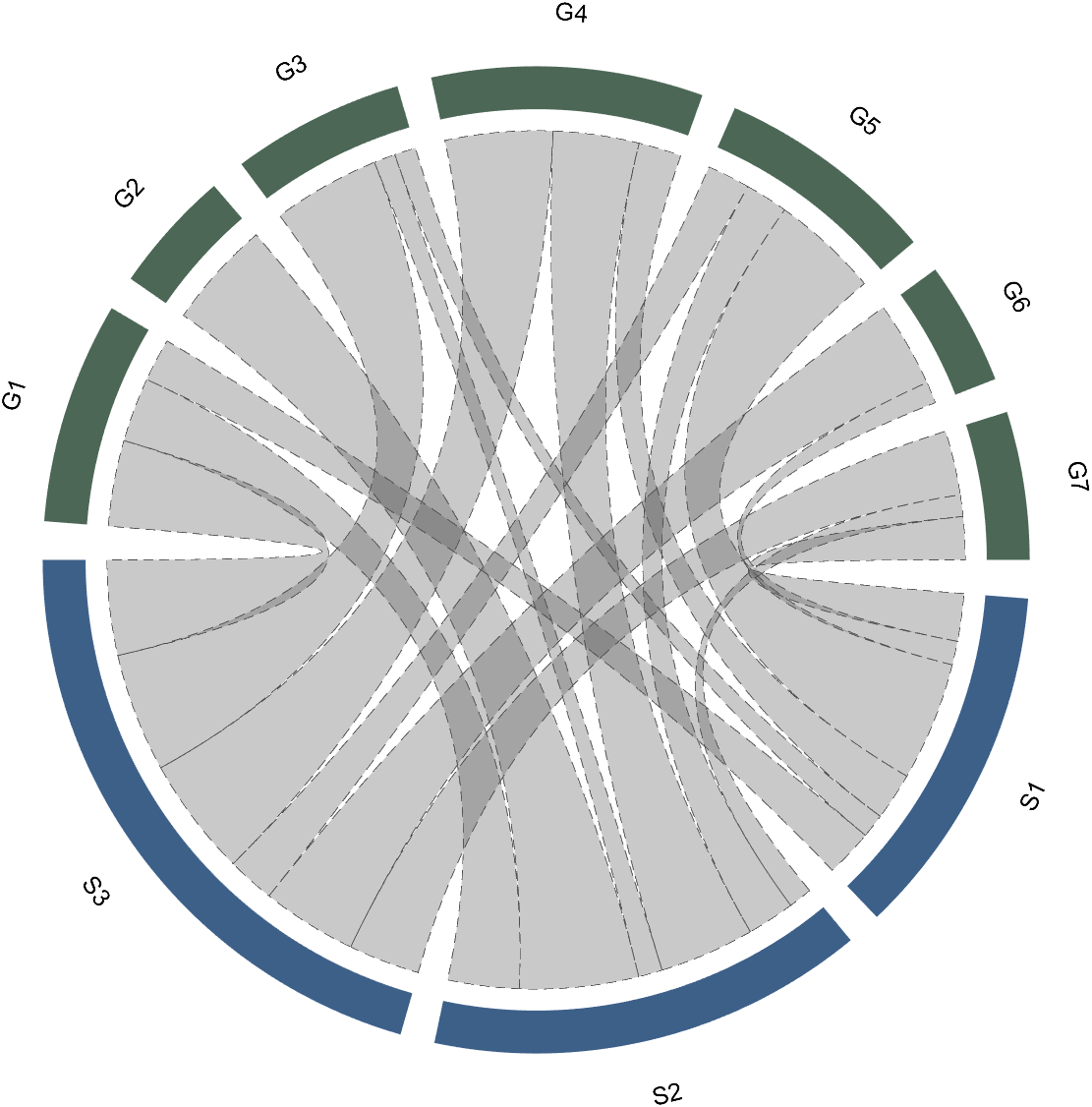

弦的批量修饰可以使用setChordProp函数，一切Patch对象所具有的属性均可以被修饰，举个例子(修饰一下弦的颜色，边缘颜色，边缘线形状等)：

CC.setChordProp('EdgeColor',[.3,.3,.3],'LineStyle','--',...
    'LineWidth',.1,'FaceColor',[.3,.3,.3])

弦的单独修饰

弦的单独修饰可以使用setChordMN函数，其中m,n值是和原始数值矩阵的行列完全对应的,举个例子(把S2流向G4的弦颜色更改为红色)：

CC.setChordMN(2,4,'FaceColor',[1,0,0])

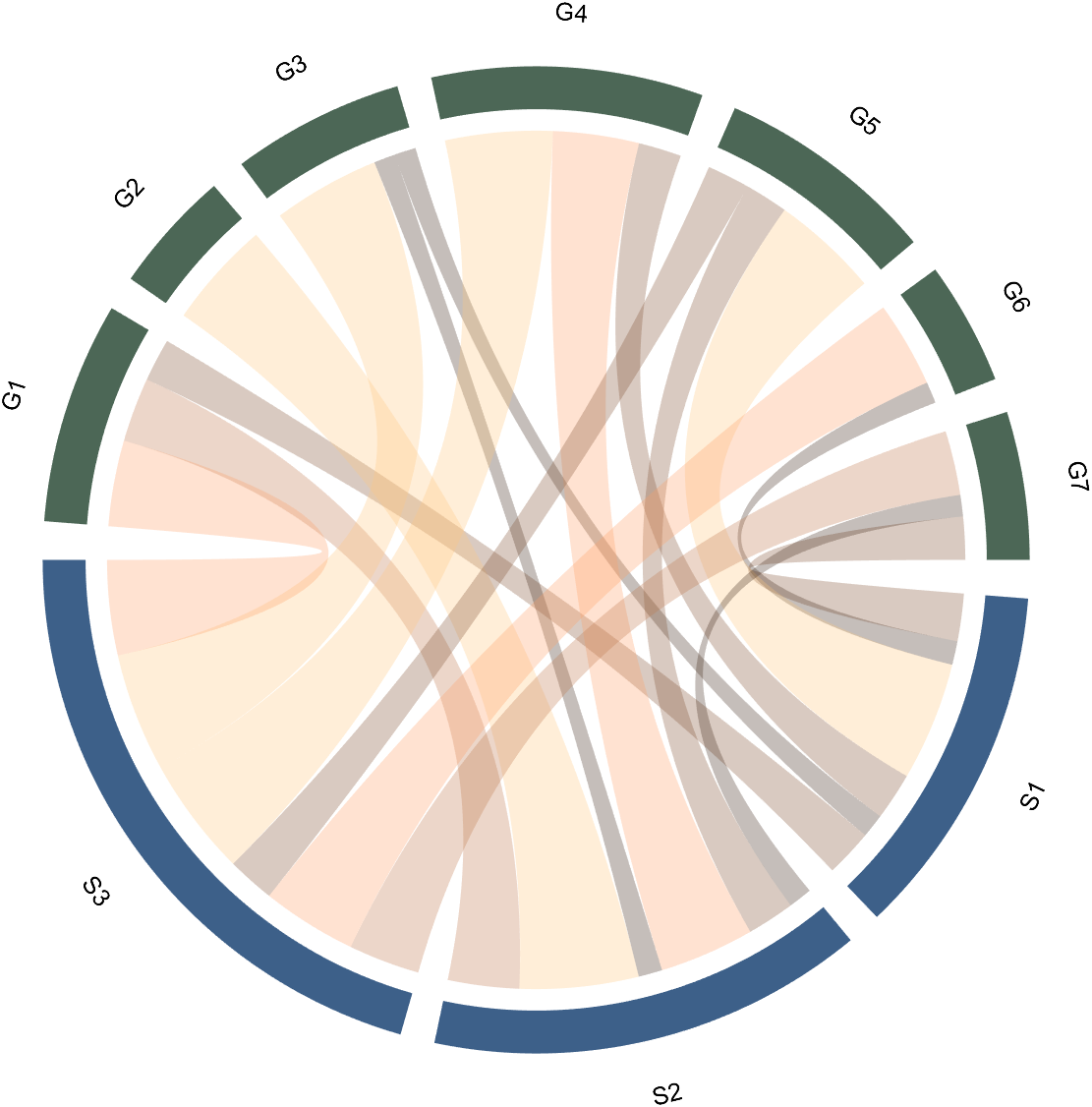

弦的颜色映射

使用setChordColorByMap函数进行颜色映射， matlab 自带的colormap均可用： 或者也可自行放入一个n×3大小的颜色列表，程序会自动对其进行插值：举个例子：

CC.setChordColorByMap(copper(100))

3 圆弧状方块修饰 圆弧状方块批量修饰

使用

  • setSquareT_Prop
  • setSquareF_Prop

分别修饰上方方块和下方方块，一切Patch对象所具有的属性均可以被修饰，举个例子，上方方块批量修饰(改为黑色)：

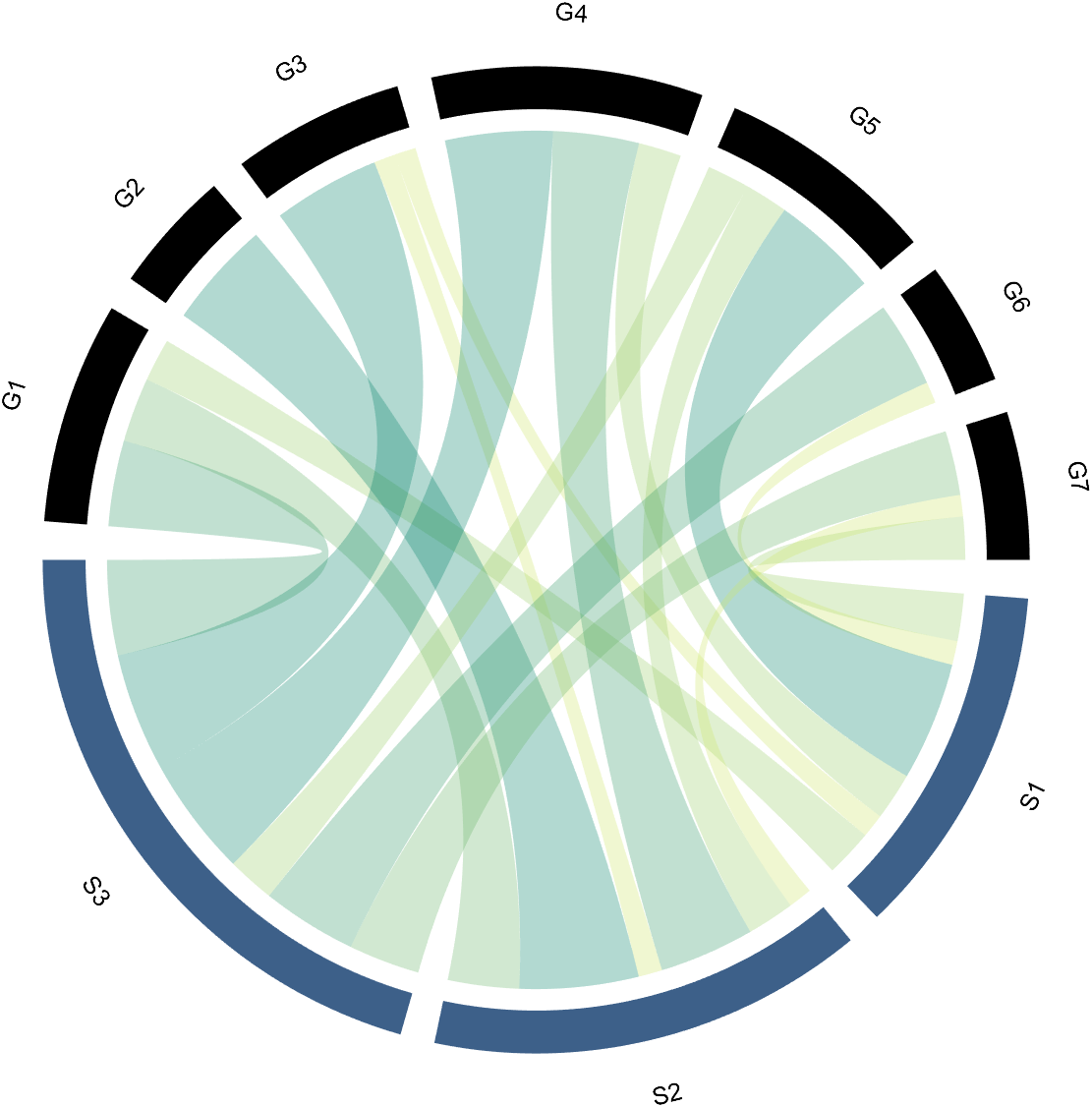

CC.setSquareT_Prop('FaceColor',[0,0,0])

圆弧状方块单独修饰

使用

  • setSquareT_N
  • setSquareF_N

分别修饰上方方块和下方方块，举个例子，上方第二个方块单独修饰(改为红色)：

CC.setSquareT_N(2,'FaceColor',[.8,0,0])

4 字体调整

使用setFont函数对字体进行调整，所有text对象具有的属性均可以修饰，举个例子(更改文本的字号、字体和颜色)：

CC.setFont('FontSize',25,'FontName','Cambria','Color',[0,0,.8])

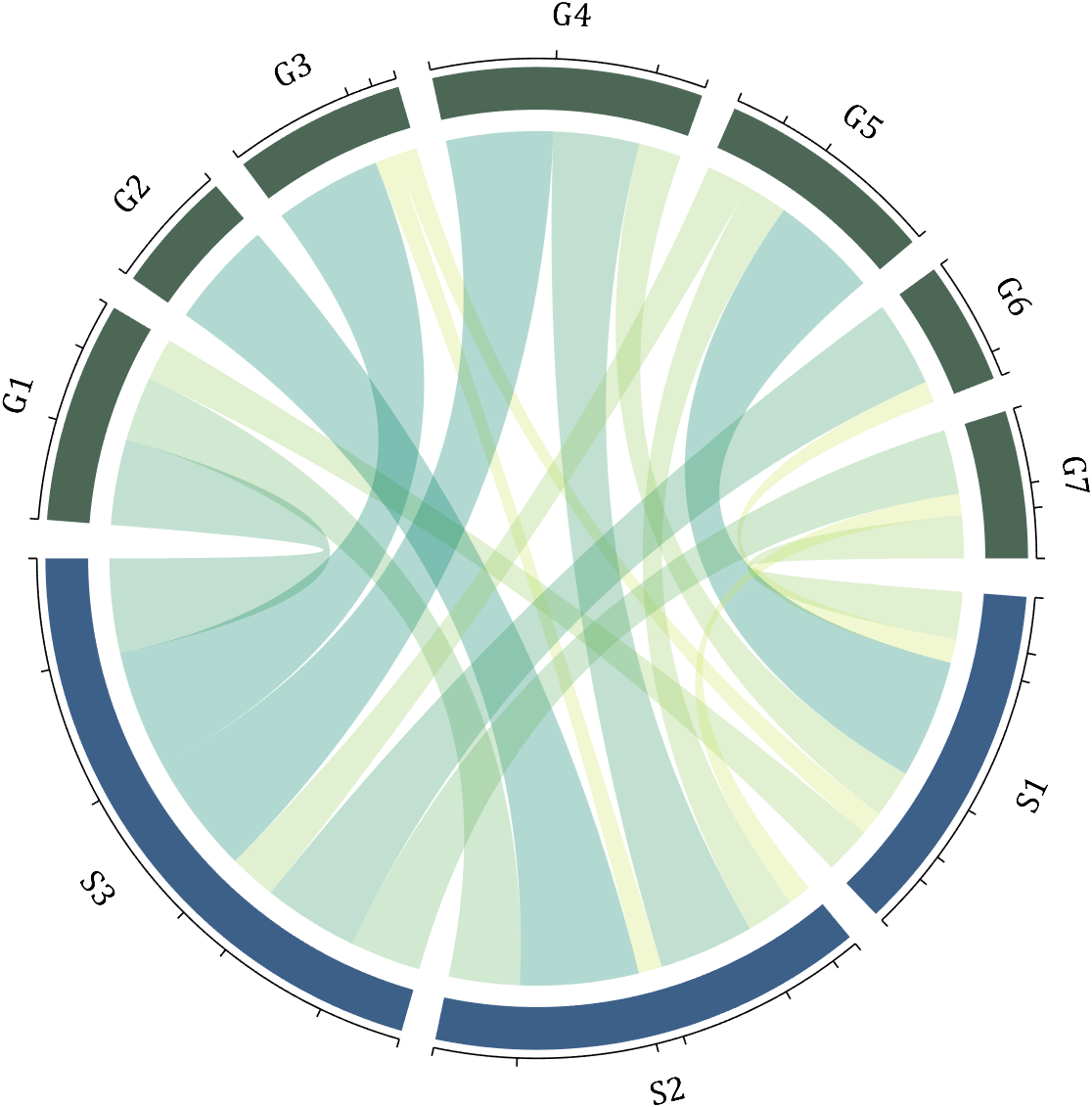

5 显示和隐藏刻度

用法：

CC.tickState('on')
% CC.tickState('off')

工具函数完整代码
classdef chordChart
% @author : slandarer
% 公众号  : slandarer随笔
% 知乎    : slandarer
% -------------------------------------------------------------------------
% Zhaoxu Liu (2022). chord chart 弦图
% (https://www.mathworks.com/matlabcentral/fileexchange/116550-chord-chart),
% MATLAB Central File Exchange. 检索来源 2022/11/9.
%
% 使用示例：
% =========================================================================
% dataMat=[2 0 1 2 5 1 2;
%          3 5 1 4 2 0 1;
%          4 0 5 5 2 4 3];
% colName={'G1','G2','G3','G4','G5','G6','G7'};
% rowName={'S1','S2','S3'};
%
% CC=chordChart(dataMat,'rowName',rowName,'colName',colName);
% CC=CC.draw()

    properties
        ax
        arginList={'colName','rowName','Sep'}
        verMatlab   % MATLAB 版本: R2021a显示为2021,R2021b显示为2021.5
        chordTable  % table数组
        dataMat     % 数值矩阵
        colName={}; % 列名称
        rowName={}; % 行名称
        thetaSetF
        thetaSetT
        % -----------------------------------------------------------
        squareFHdl  % 绘制下方方块的图形对象矩阵
        squareTHdl  % 绘制下上方方块的图形对象矩阵
        nameFHdl    % 绘制下方文本的图形对象矩阵
        nameTHdl    % 绘制上方文本的图形对象矩阵
        chordMatHdl % 绘制弦的图形对象矩阵
        thetaTickFHdl % 刻度句柄
        thetaTickTHdl % 刻度句柄
        RTickFHdl % 轴线句柄
        RTickTHdl % 轴线句柄

        Sep
    end

    methods
        function obj=chordChart(varargin)
            if isa(varargin{1},'matlab.graphics.axis.Axes')
                obj.ax=varargin{1};varargin(1)=[];
            else
                obj.ax=gca;
            end

            % 获取版本信息
            tver=version('-release');
            obj.verMatlab=str2double(tver(1:4))+(abs(tver(5))-abs('a'))/2;

            if obj.verMatlab1/40
                obj.Sep=1/40;
            end


            % 创建table数组
            obj.chordTable=table(tzerocell{:});
            obj.chordTable.Variables=obj.dataMat;
            obj.chordTable.Properties.VariableNames=obj.colName;
            obj.chordTable.Properties.RowNames=obj.rowName;

            help chordChart
            end
        end

        function obj=draw(obj)
            obj.ax.XLim=[-1.38,1.38];
            obj.ax.YLim=[-1.38,1.38];
            obj.ax.XTick=[];
            obj.ax.YTick=[];
            obj.ax.XColor='none';
            obj.ax.YColor='none';
            obj.ax.PlotBoxAspectRatio=[1,1,1];

            % 计算绘图所用数值
            tDMat=obj.chordTable.Variables;
            tDFrom=obj.chordTable.Properties.RowNames;
            tDTo=obj.chordTable.Properties.VariableNames;

            tDMatUni=tDMat-min(min(tDMat));
            tDMatUni=tDMatUni./max(max(tDMatUni));

            sep1=1/20;
            sep2=obj.Sep;

            ratioF=sum(tDMat,2)./sum(sum(tDMat));
            ratioF=[0,ratioF'];
            ratioT=[0,sum(tDMat,1)./sum(sum(tDMat))];

            sepNumF=size(tDMat,1);
            sepNumT=size(tDMat,2);

            sepLen=pi*(1-2*sep1)*sep2;
            baseLenF=(pi*(1-sep1)-(sepNumF-1)*sepLen);
            baseLenT=(pi*(1-sep1)-(sepNumT-1)*sepLen);
            tColor=[61 96 137;76 103 86]./255;
            % 绘制下方方块
            for i=1:sepNumF
                theta1=2*pi-pi*sep1/2-sum(ratioF(1:i))*baseLenF-(i-1)*sepLen;
                theta2=2*pi-pi*sep1/2-sum(ratioF(1:i+1))*baseLenF-(i-1)*sepLen;
                theta=linspace(theta1,theta2,100);
                X=cos(theta);Y=sin(theta);
                obj.squareFHdl(i)=fill([1.05.*X,1.15.*X(end:-1:1)],[1.05.*Y,1.15.*Y(end:-1:1)],...
                    tColor(1,:),'EdgeColor','none');
                theta3=(theta1+theta2)/2;
                obj.nameFHdl(i)=text(cos(theta3).*1.28,sin(theta3).*1.28,tDFrom{i},'FontSize',12,'FontName','Arial',...
                    'HorizontalAlignment','center','Rotation',-(1.5*pi-theta3)./pi.*180);
                obj.RTickFHdl(i)=plot(cos(theta).*1.17,sin(theta).*1.17,'Color',[0,0,0],'LineWidth',.8,'Visible','off');
            end
            % 绘制上方放块
            for j=1:sepNumT
                theta1=pi-pi*sep1/2-sum(ratioT(1:j))*baseLenT-(j-1)*sepLen;
                theta2=pi-pi*sep1/2-sum(ratioT(1:j+1))*baseLenT-(j-1)*sepLen;
                theta=linspace(theta1,theta2,100);
                X=cos(theta);Y=sin(theta);
                obj.squareTHdl(j)=fill([1.05.*X,1.15.*X(end:-1:1)],[1.05.*Y,1.15.*Y(end:-1:1)],...
                    tColor(2,:),'EdgeColor','none');
                theta3=(theta1+theta2)/2;
                obj.nameTHdl(j)=text(cos(theta3).*1.28,sin(theta3).*1.28,tDTo{j},'FontSize',12,'FontName','Arial',...
                    'HorizontalAlignment','center','Rotation',-(.5*pi-theta3)./pi.*180);
                obj.RTickTHdl(j)=plot(cos(theta).*1.17,sin(theta).*1.17,'Color',[0,0,0],'LineWidth',.8,'Visible','off');
            end

            colorFunc=colorFuncFactory(flipud(summer(50)));
            % 绘制弦

            for i=1:sepNumF
                for j=sepNumT:-1:1
                    theta1=2*pi-pi*sep1/2-sum(ratioF(1:i))*baseLenF-(i-1)*sepLen;
                    theta2=2*pi-pi*sep1/2-sum(ratioF(1:i+1))*baseLenF-(i-1)*sepLen;
                    theta3=pi-pi*sep1/2-sum(ratioT(1:j))*baseLenT-(j-1)*sepLen;
                    theta4=pi-pi*sep1/2-sum(ratioT(1:j+1))*baseLenT-(j-1)*sepLen;

                    tRowV=tDMat(i,:);tRowV=[0,tRowV(end:-1:1)./sum(tRowV)];
                    tColV=tDMat(:,j)';tColV=[0,tColV./sum(tColV)];

                    % 贝塞尔曲线断点计算
                    theta5=(theta2-theta1).*sum(tRowV(1:(sepNumT+1-j)))+theta1;
                    theta6=(theta2-theta1).*sum(tRowV(1:(sepNumT+2-j)))+theta1;
                    theta7=(theta3-theta4).*sum(tColV(1:i))+theta4;
                    theta8=(theta3-theta4).*sum(tColV(1:i+1))+theta4;
                    tPnt1=[cos(theta5),sin(theta5)];
                    tPnt2=[cos(theta6),sin(theta6)];
                    tPnt3=[cos(theta7),sin(theta7)];
                    tPnt4=[cos(theta8),sin(theta8)];

                    if j==sepNumT,obj.thetaSetF(i,1)=theta5;end
                    obj.thetaSetF(i,j+1)=theta6;
                    if i==1,obj.thetaSetT(1,j)=theta7;end
                    obj.thetaSetT(i+1,j)=theta8;

                    % 计算曲线
                    tLine1=bezierCurve([tPnt1;0,0;tPnt3],200);
                    tLine2=bezierCurve([tPnt2;0,0;tPnt4],200);
                    tline3=[cos(linspace(theta6,theta5,100))',sin(linspace(theta6,theta5,100))'];
                    tline4=[cos(linspace(theta7,theta8,100))',sin(linspace(theta7,theta8,100))'];
                    obj.chordMatHdl(i,j)=fill([tLine1(:,1);tline4(:,1);tLine2(end:-1:1,1);tline3(:,1)],...
                         [tLine1(:,2);tline4(:,2);tLine2(end:-1:1,2);tline3(:,2)],...
                         colorFunc(tDMatUni(i,j)),'FaceAlpha',.3,'EdgeColor','none');
                    if tDMat(i,j)==0
                        set(obj.chordMatHdl(i,j),'Visible','off')
                    end
                end

                % 绘制刻度线
                tX=[cos(obj.thetaSetF(i,:)).*1.17;cos(obj.thetaSetF(i,:)).*1.19;nan.*ones(1,sepNumT+1)];
                tY=[sin(obj.thetaSetF(i,:)).*1.17;sin(obj.thetaSetF(i,:)).*1.19;nan.*ones(1,sepNumT+1)];
                obj.thetaTickFHdl(i)=plot(tX(:),tY(:),'Color',[0,0,0],'LineWidth',.8,'Visible','off');
            end
            for j=1:sepNumT
                tX=[cos(obj.thetaSetT(:,j)').*1.17;cos(obj.thetaSetT(:,j)').*1.19;nan.*ones(1,sepNumF+1)];
                tY=[sin(obj.thetaSetT(:,j)').*1.17;sin(obj.thetaSetT(:,j)').*1.19;nan.*ones(1,sepNumF+1)];
                obj.thetaTickTHdl(j)=plot(tX(:),tY(:),'Color',[0,0,0],'LineWidth',.8,'Visible','off');
            end


            % 贝塞尔函数
            function pnts=bezierCurve(pnts,N)
                t=linspace(0,1,N);
                p=size(pnts,1)-1;
                coe1=factorial(p)./factorial(0:p)./factorial(p:-1:0);
                coe2=((t).^((0:p)')).*((1-t).^((p:-1:0)'));
                pnts=(pnts'*(coe1'.*coe2))';
            end

            % 渐变色句柄生成函数
            function colorFunc=colorFuncFactory(colorList)
                x=(0:size(colorList,1)-1)./(size(colorList,1)-1);
                y1=colorList(:,1);y2=colorList(:,2);y3=colorList(:,3);
                colorFunc=@(X)[interp1(x,y1,X,'linear')',interp1(x,y2,X,'linear')',interp1(x,y3,X,'linear')'];
            end
        end
        % =================================================================
        % 批量弦属性设置
        function setChordProp(obj,varargin)
            tDMat=obj.chordTable.Variables;
            for i=1:size(tDMat,1)
                for j=1:size(tDMat,2)
                    set(obj.chordMatHdl(i,j),varargin{:});
                end
            end
        end
        % 单独弦属性设置
        function setChordMN(obj,m,n,varargin)
            set(obj.chordMatHdl(m,n),varargin{:});
        end
        % 根据colormap映射颜色
        function setChordColorByMap(obj,colorList)
            tDMat=obj.chordTable.Variables;
            tDMatUni=tDMat-min(min(tDMat));
            tDMatUni=tDMatUni./max(max(tDMatUni));

            colorFunc=colorFuncFactory(colorList);
            for i=1:size(tDMat,1)
                for j=1:size(tDMat,2)
                    set(obj.chordMatHdl(i,j),'FaceColor',colorFunc(tDMatUni(i,j)));
                end
            end
            % 渐变色句柄生成函数
            function colorFunc=colorFuncFactory(colorList)
                x=(0:size(colorList,1)-1)./(size(colorList,1)-1);
                y1=colorList(:,1);y2=colorList(:,2);y3=colorList(:,3);
                colorFunc=@(X)[interp1(x,y1,X,'linear')',interp1(x,y2,X,'linear')',interp1(x,y3,X,'linear')'];
            end
        end


        % -----------------------------------------------------------------
        % 批量上方方块属性设置
        function setSquareT_Prop(obj,varargin)
            tDMat=obj.chordTable.Variables;
            for j=1:size(tDMat,2)
                set(obj.squareTHdl(j),varargin{:});
            end
        end
        % 单独上方方块属性设置
        function setSquareT_N(obj,n,varargin)
            set(obj.squareTHdl(n),varargin{:});
        end
        % 批量下方方块属性设置
        function setSquareF_Prop(obj,varargin)
            tDMat=obj.chordTable.Variables;
            for i=1:size(tDMat,1)
                set(obj.squareFHdl(i),varargin{:});
            end
        end
        % 单独上方方块属性设置
        function setSquareF_N(obj,n,varargin)
            set(obj.squareFHdl(n),varargin{:});
        end


        % -----------------------------------------------------------------
        % 字体设置
        function setFont(obj,varargin)
            tDMat=obj.chordTable.Variables;
            for i=1:size(tDMat,1)
                set(obj.nameFHdl(i),varargin{:});
            end
            for j=1:size(tDMat,2)
                set(obj.nameTHdl(j),varargin{:});
            end
        end



        % -----------------------------------------------------------------
        % 刻度开关
        function tickState(obj,state)
            tDMat=obj.chordTable.Variables;
            for i=1:size(tDMat,1)
                set(obj.thetaTickFHdl(i),'Visible',state);
                set(obj.RTickFHdl(i),'Visible',state);
            end
            for j=1:size(tDMat,2)
                set(obj.thetaTickTHdl(j),'Visible',state);
                set(obj.RTickTHdl(j),'Visible',state);
            end
        end
    end
% =========================================================================
% @author : slandarer
% 公众号  : slandarer随笔
% 知乎    : slandarer
% -------------------------------------------------------------------------
% Zhaoxu Liu (2022). chord chart 弦图
% (https://www.mathworks.com/matlabcentral/fileexchange/116550-chord-chart),
% MATLAB Central File Exchange. 检索来源 2022/11/9.
end
封面图绘制代码 封面一：
% demo 1
% @author : slandarer
% gzh  : slandarer随笔

dataMat=[2 0 1 2 5 1 2;
         3 5 1 4 2 0 1;
         4 0 5 5 2 4 3];
colName={'G1','G2','G3','G4','G5','G6','G7'};
rowName={'S1','S2','S3'};

CC=chordChart(dataMat,'rowName',rowName,'colName',colName);
CC=CC.draw();

CC.setFont('FontSize',17,'FontName','Cambria')
CC.tickState('on')

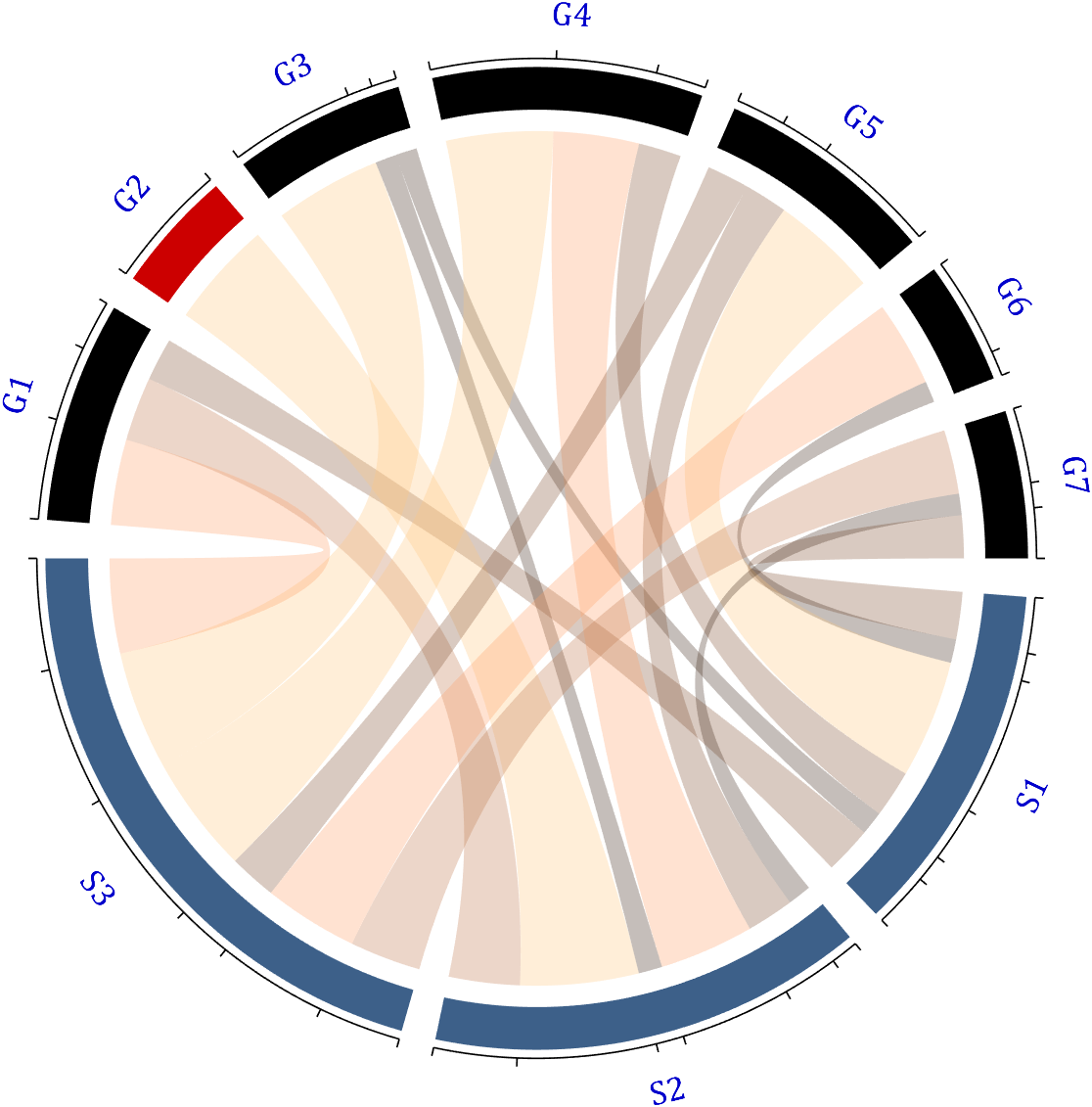

封面二：
% demo 2
% @author : slandarer
% gzh : slandarer随笔

dataMat=[2 0 1 2 5 1 2;
         3 5 1 4 2 0 1;
         4 0 5 5 2 4 3];
colName={'G1','G2','G3','G4','G5','G6','G7'};
rowName={'S1','S2','S3'};

CC=chordChart(dataMat,'rowName',rowName,'colName',colName);
CC=CC.draw();

% 弦属性设置 ===============================================================
% CC.setChordProp('EdgeColor',[.3,.3,.3],'LineStyle','--',...
%     'LineWidth',.1,'FaceColor',[.3,.3,.3])

% CC.setChordMN(2,4,'FaceColor',[1,0,0])

CC.setChordColorByMap(copper(100))


% 方块属性设置 =============================================================
CC.setSquareT_Prop('FaceColor',[0,0,0])
CC.setSquareT_N(2,'FaceColor',[.8,0,0])
% CC.setSquareF_Prop('FaceColor',[0,0,0])
% CC.setSquareF_N(2,'FaceColor',[.8,0,0])

% 字体设置 =================================================================
CC.setFont('FontSize',17,'FontName','Cambria','Color',[0,0,.8])


% 刻度开关设置 =============================================================
CC.tickState('on')

2022/11/10 更新版本1.5.0

  • 修复了老版本 sum(…,[1,2])的bug Fixed the bug of the old version(sum(…,[1,2]))

  • 增添了可调节方块间距的属性’Sep’ Added attribute ‘Sep’ with adjustable square spacing

  • 增添demo3 旋转标签角度示例 demo3 is added to show how to rotate the label

Sep示例

假如矩阵较大则绘图会比例失调：

dataMat=randi([0,1],[20,10]);
CC=chordChart(dataMat);
CC=CC.draw();

在这里插入图片描述

可修改其Sep属性:

dataMat=randi([0,1],[20,10]);
% use Sep to decrease space (separation)
% 使用 sep 减小空隙
CC=chordChart(dataMat,'Sep',1/120);
CC=CC.draw();

在这里插入图片描述

demo3修改文本方向示例
dataMat=randi([0,1],[20,10]);
% use Sep to decrease space (separation)
% 使用 sep 减小空隙
CC=chordChart(dataMat,'Sep',1/120);
CC=CC.draw();



CC.tickState('on')

% 以下代码用来旋转标签
% The following code is used to rotate the label
textHdl=findobj(gca,'Type','Text');
for i=1:length(textHdl)
    if textHdl(i).Rotation0&&textHdl(i).Position(2)>0
            textHdl(i).Rotation=textHdl(i).Rotation-90;
            textHdl(i).HorizontalAlignment='right';
        case textHdl(i).Rotation
关注
打赏
1664692598
查看更多评论

最近更新

热门博客

[ 申请 ]友情链接：

ClashX教程 绘画宝宝 配音宝宝
0.0417s
