Cosmos IBC如何异构跨链

1. 引言

Datachain团队致力于开发通过IBC（Inter-Blockchain Communication）异构跨链的模块和框架——“YUI”：

• https://github.com/hyperledger-labs/yui-docs

相关代码库有：

• https://github.com/hyperledger-labs/yui-fabric-ibc
• https://github.com/hyperledger-labs/yui-ibc-solidity【可支持以太坊等兼容solidity EVM的链】
• https://github.com/hyperledger-labs/yui-corda-ibc
• https://github.com/hyperledger-labs/yui-relayer

2. IBC 总览

IBC为不同账本间的互操作协议，初始为Cosmos的一个核心模块，使得多个基于tendermint 或 不基于tendermint的账本之间可相互连通。 理论上，任何链都可通过IBC相互通讯。 IBC以Interchain standard (ICS)进行了标准化：

• https://github.com/cosmos/ibc

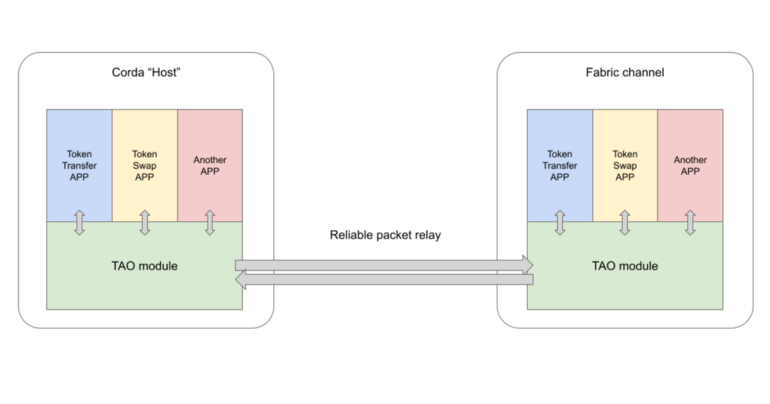

3. IBC 架构设计

IBC协议采用分层设计，主要分为2层：

• IBC/TAO：底层的transport，authentication and ordering层。
• IBC/APP：基于TAO构建的上层应用层。

实现IBC协议的大多数工作集中在TAO层。一旦目标ledger的TAO层已实现，则很容易在TAO层之上实现不同的APP层协议。

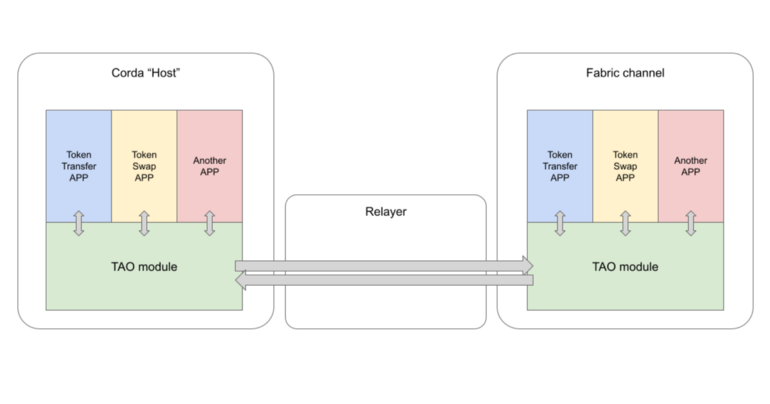

3.1 IBC/TAO层（合约）

IBC/TAO层的主要作用为：在两链之间以reliable，ordered and authenticated方式relay packets。

• reliable：是指 源链仅发送一个packet，目标链仅接收一次，二者无需信任任何第三方。事实上，链之间并不相互通信。因此，需要“relayer”来relay packets from one to another，但是relayer是无需许可的，任何人都可运行relayer。
• ordered：是指 目标链接收packet的顺序与源链发送packet的顺序一致。
• authenticated：是指 IBC relay packets采用“channel”抽象，channel的每个end都专门分配给特定的智能合约。因此，若目标链通过channel收到了一个packet，则可说明 源链端分配给该channel的特定智能合约发送了该packet。任何其他智能合约都无法使用该channel来发送packet。

IBC/TAO实现为智能合约，在通过IBC相互连接的两个区块链上运行，这些智能合约称为“IBC/TAO模块”。 智能合约（IBC/TAO模块）中包含了以下元素：

• on-chain light client：为IBC/TAO的基础，在无需信任第三方的情况下，验证某状态确实存在对方链上。
• connection abstraction
• channel abstraction

在on-chain light client的基础之上，定义了connection abstraction和channel abstraction，用于连接2条链上的智能合约，并在二者之间relay packets。

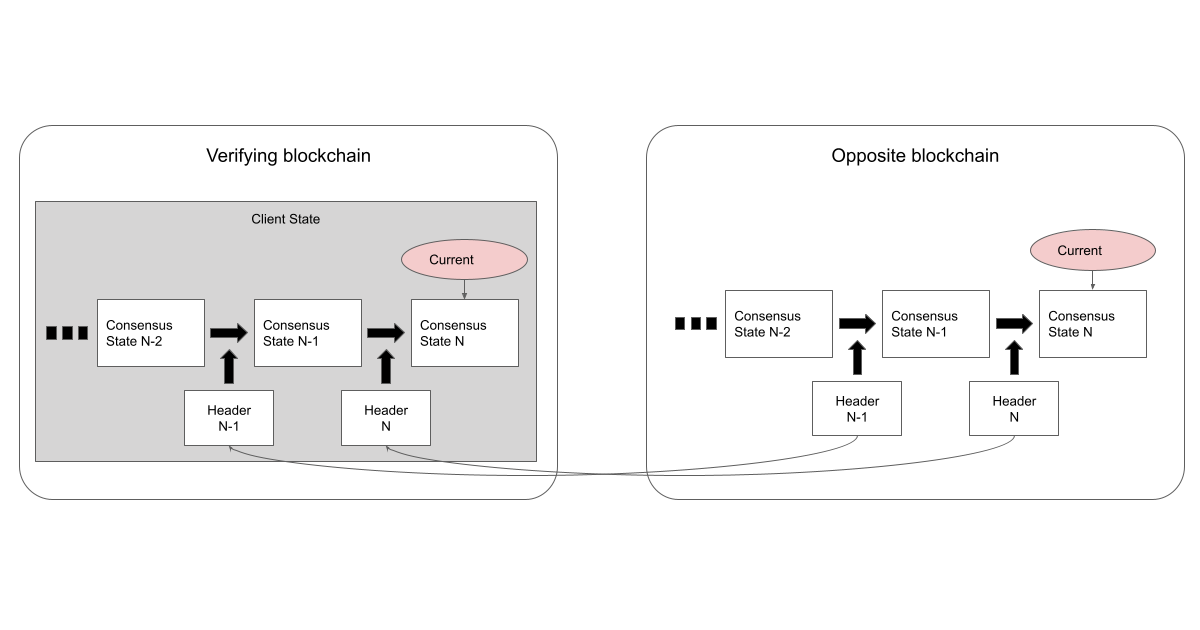

3.1.1 IBC/TAO合约中的on-chain light client

IBC/TAO合约中的on-chain light client语法和语义 可参看 ICS-2标准。

当“对方链”上有新的区块头时，relayer会query该区块头，并将该区块头提交到“本地链”的IBC/TAO合约。然后IBC/TAO合约中会运行“对方链”的 light client协议 来 验证该协议是否有效，若有效，则更新其 ClientState 以反应“对方链”的状态。

当ClientState 更新为“对方链”的最新区块头之后，IBC/TAO合约可检查在“对方链”是否存在某presented state。 比如，若“对方链”采用merkle tree来存储其world state，并在每个区块头中包含该merkle tree的root hash（与以太坊类似），可采用merkle proof来证明该tree中的智能合约状态。

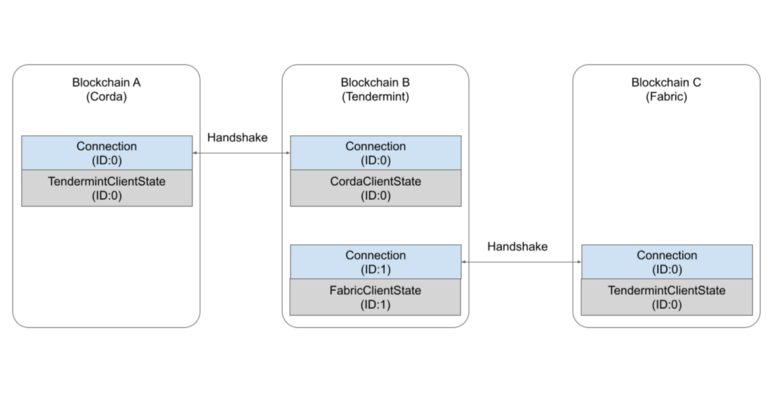

3.1.2 IBC/TAO合约中的connection abstraction

IBC/TAO合约中的connection语义语法可参看 ICS-3。

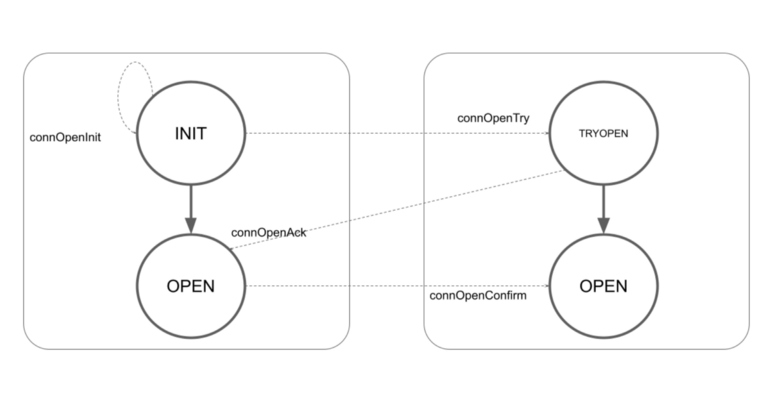

IBC上下文中的"connection"表示为不同链上的2个ClientState组成的connected pair。 在开始用“channel” relay packets之前，两条链上的IBC/TAO需确定并验证要与之通信的ClientState。connection abstraction就用于此目的。链之间的connection建立机制类似于TCP的3-way handshake。 connection握手过程的状态变化如下：【所有操作都是由relayer发起交易来触发】

• 1）connOpenInit：在发起链上会创建并存储a new connection in INIT status。
• 2）connOpenTry：对方链 若验证 发起链 上该connection为INIT status，则在自身链上创建并存储a new connection in TRYOPEN status。
• 3）connOpenAck：发起链 若验证 对方链 上该connection为TRYOPEN status，则将自身链上该connection的状态由INIT更新为OPEN。
• 4）connOpenConfirm：对方链 若验证 发起链 上该connection状态已由INIT更新为OPEN，则将自身链上该connection状态由TRYOPEN更新为OPEN。

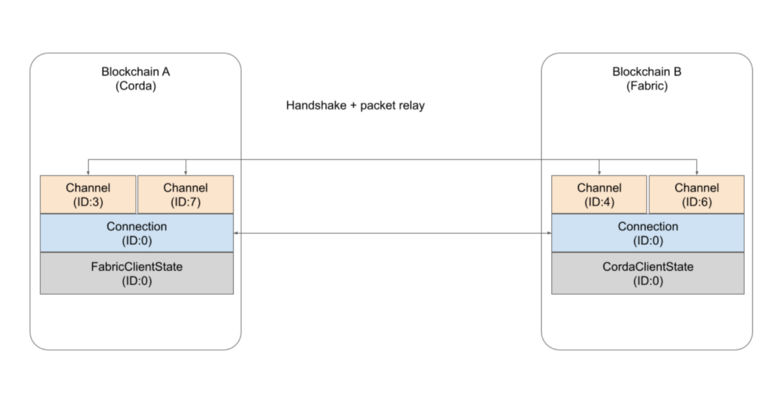

3.1.3 IBC/TAO合约中的channel abstraction

IBC/TAO合约中的channel语义语法可参看 ICS-4。

IBC中的channel abstraction用于表示不同链上2个智能合约的connect pair。 channel建立的握手机制与connection类似。一旦建立，channel可用于在链之间进行packet relay。 packet relay过程本身也采用类似TCP的3-way handshake机制。

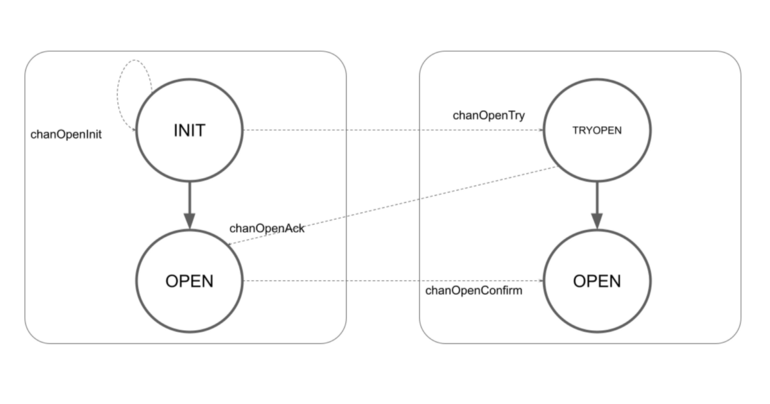

channel握手过程的状态变化如下：【所有操作都是由relayer发起交易来触发】

• 1）chanOpenInit：在发起链上会创建并存储a new channel in INIT status。
• 2）chanOpenTry：对方链 若验证 发起链 上该channel为INIT status，则在自身链上创建并存储a new channel in TRYOPEN status。
• 3）chanOpenAck：发起链 若验证 对方链 上该channel为TRYOPEN status，则将自身链上该channel的状态由INIT更新为OPEN。
• 4）chanOpenConfirm：对方链 若验证 发起链 上该channel状态已由INIT更新为OPEN，则将自身链上该channel状态由TRYOPEN更新为OPEN。

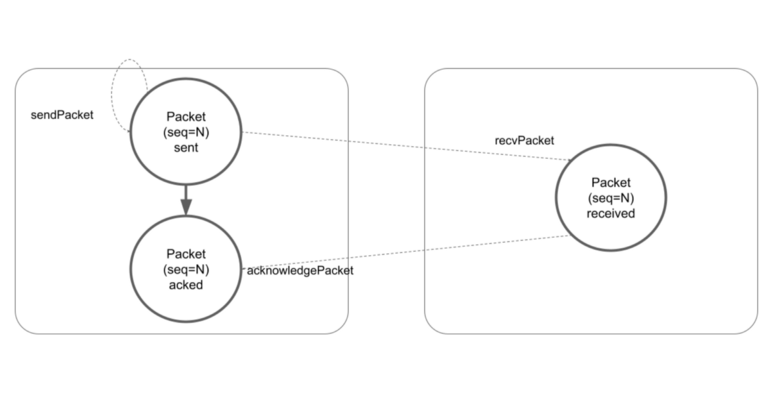

3.1.4 packet relay

一旦channel建立，2个智能合约就可发送和接收packets(packet内容为任意bytes sequences)：

• 1）sendPacket：在源链上创建并存储了一个sequence number为 N=nextSequenceNumber 的新packet。然后nextSequenceNumber 会加1。【不是由链外实体直接触发，而是由App合约触发。】
• 2）recvPacket：目标链 若验证 源链 上确实发送（创建）了该packet，则会在自身链上创建并存储一个sequence number为N的新packet。【由relayer触发。】
• 3）acknowledgePacket：删除sequence number为N的packet。【由relayer触发。】

3.2 IBC/APP层（合约）

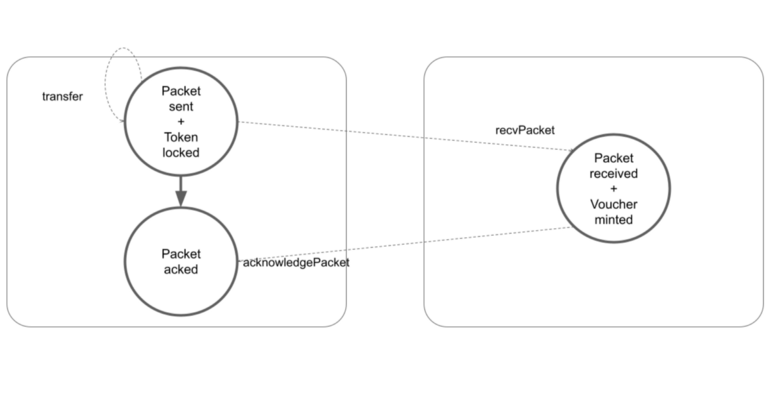

单一且简单的packet relay 机制（IBC/TAO）支持任意跨链协议。建立在IBC/TAO之上的应用程序协议统称为IBC/APP。 Cross-chain token transfer举例： ICS-20 为IBC/APP protocol例子，支持跨链token transfer。IBC/APP implementers无需设计或实现整个链的互操作机制，仅需实现sendPacket，recvPacket和acknowledgePacket相关插件。 token由chainA通过ICS-20 transfer 到 chainB的流程为：

• 1）chainA上原子执行如下操作：
  • Locking tokens in the ICS-20 module。
  • 然后执行a sendPacket operation for a packet that specifies the amount and denomination of the locked tokens。
• 2）chainB上原子执行如下操作：
  • 运行recvPacket operation for the packet。
  • 然后mint voucher tokens that is equivalent to the locked tokens in the ICS-20 module。
• 3）chainA上正常运行acknowledgePacket。

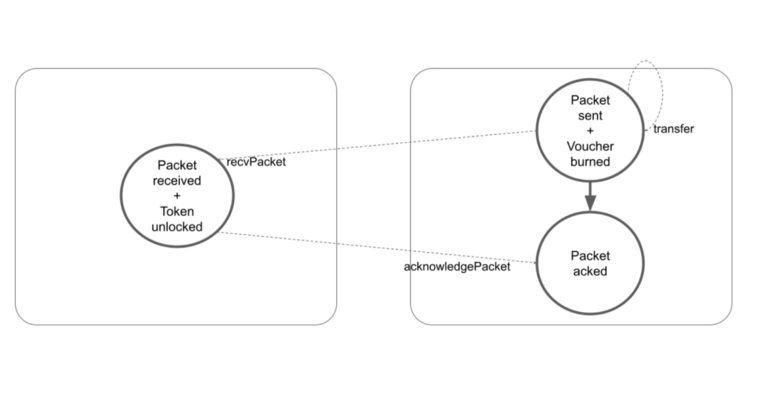

将该token由chainB再transfer转回chainA的流程为：

• 1）chainB上原子执行如下操作：
  • Burning voucher tokens in the ICS-20 module。
  • 然后执行a sendPacket operation for a packet that specifies the amount and denomination of the locked tokens。
• 2）chainA上原子执行如下操作：
  • 运行recvPacket operation for the packet。
  • 然后unlock voucher tokens that is equivalent to the burned vouchers in the ICS-20 module。
• 3）chainB上正常运行acknowledgePacket。

若已实现了IBC/TAO，则以上提到的ICS-20 module仅需具有如下函数：

• locking and unlocking tokens
• minting and burning vouchers

4. yui-ibc-solidity IBC合约解析

https://github.com/hyperledger-labs/yui-ibc-solidity【可支持以太坊等兼容solidity EVM的链】中IBC合约解析：

• 1）IBC/TAO层合约有：【主要有3个合约：light client合约、IBCHost合约 和 IBCHandler合约。】

  • IBCIdentifier：为library。主要为keccak256运算，用于生成client、consensus、connection、channel、packet、packetAcknowledgement 相关的commitment key，以及clientState、consensusState、connection、channel、packet、packetAcknowledgement 相关的Commitment Slot，和 part、channel 相关的capability path。
  • IBCHeight：为library。主要为对Height.Data.revision_number的各种运算。

  library Height {
    //struct definition
    struct Data {
      uint64 revision_number;
      uint64 revision_height;
    }
  }


  • IBCMsgs：为library。定义了ICS-026中的client、connection handshake、channel handshake、channel closing 以及 packet relay等相关消息结构体。

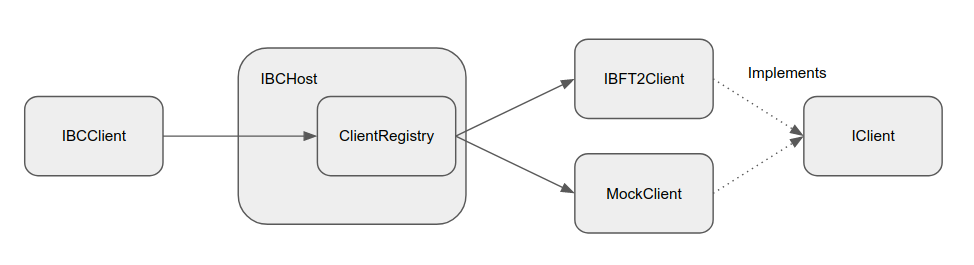

  • IClient：为interface。定义了getTimestampAtHeight、getLatestHeight、checkHeaderAndUpdateState、verifyClientState、verifyClientConsensusState、verifyConnectionState、verifyChannelState、verifyPacketCommitment 和 verifyPacketAcknowledgement等接口函数。
  • MockClient：为合约。为对IClient接口的mock实现，实际并未做任何验证，用于测试场景。
  • IBFT2Client：为合约。为对 Hyperledger Besu的IBFT 2.0（即Proof-of-Authority (PoA) Byzantine-Fault-Tolerant (BFT) ）共识算法 进行验证的light client。【 Hyperledger Besu为以太坊联盟链方案，支持动态validator set。在区块中有额外的data field存储共识结果：[32 bytes Vanity, List, Votes, Round number, Commit Seals]，其中第二个元素为a list of each address in a validator set of this block，第5个元素为commit seals to this block by the validator set，每个区块节点会verifies the commit seals to validates the block according to Algorithm 1。】
  • IBCHost：为合约。部署完成后，owner后续需调用setIBCModule，参数为IBCHandler合约地址。使得generateClientIdentifier、generateConnectionIdentifier、generateChannelIdentifier、setClientImpl、setClientType、setClientState、setConsensusState、setProcessedTime、setProcessedHeight、setConnection、setChannel、setNextSequenceSend、setNextSequenceRecv、setNextSequenceAck、setPacketCommitment、deletePacketCommitment、setPacketAcknowledgementCommitment、setPacketReceipt、setExpectedTimePerBlock、claimCapability、authenticateCapability等操作仅能由IBCHandler合约调用。
  • IBCClient：为library。实现了client相关函数，create和update等操作仅能由IBCHandler合约调用。
  • IBCConnection：为library。实现了connection相关函数，仅由IBCHandler合约调用。以及各种state、commitment和ack的verify函数。
  • IBCChannel：为library。实现了channel相关函数，以及sendPacket和recvPacket，writeAcknowledgement和acknowledgePacket函数，仅由IBCHandler合约调用。
  • IBCHandler：为合约。部署时，需指定IBCHost合约地址。提供了registerClient（注册client类型，如mock还是ibft2.0 client，需由owner调用）、以及对IBCMsgs各消息的响应函数的实现。

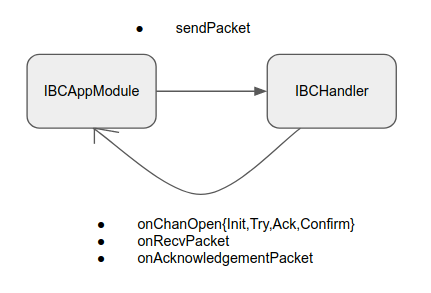

  • IBCModule：为interface，抽象了onChanOpenInit、onChanOpenTry、onChanOpenAck、onChanOpenConfirm、onChanCloseInit、onChanCloseConfirm、onRecvPacket和onAcknowledgementPacket接口函数。

• 2）IBC/APP层合约有：【主要有3个合约：ICS20Bank、ICS20TransferBank 和 SimpleToken合约。】

  • ICS20Bank：为APP合约 之 ICS20Bank合约，除具体实现了IICS20Bank中定义的抽象接口之外，还额外实现了deposit和withdraw函数。
  • ICS20Transfer：构建时需指定IBCHost和IBCHandler合约地址，为ICS20TransferBank的子合约，除具体实现了IBCModule中定义的抽象接口之外，还额外实现了IICS20Transfer中的sendTransfer函数。
  • ICS20TransferBank：构建时需指定IBCHost、IBCHandler以及ICS20Bank合约地址，为App合约 之 ICS20TransferBank合约。
  • IICS20Bank：为interface，抽象了transferFrom、mint、burn接口函数。
  • IICS20Transfer：为interface，抽象了sendTransfer接口函数。
  • SimpleToken：为APP合约 之 token合约。此处定义为了ERC20合约。

sendPacket的内容为：

library Packet {
  //struct definition
  struct Data {
    uint64 sequence;
    string source_port;
    string source_channel;
    string destination_port;
    string destination_channel;
    bytes data;
    Height.Data timeout_height;
    uint64 timeout_timestamp;
  }
  .......
}

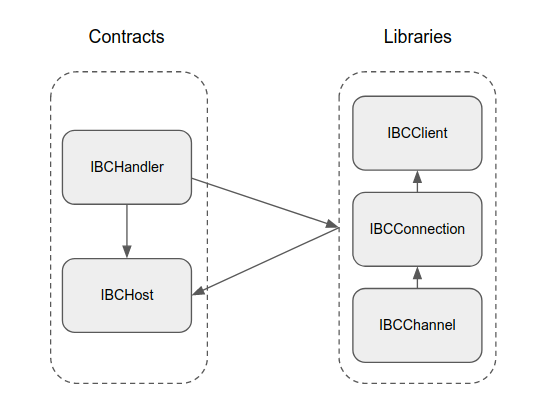

4.1 yui-ibc-solidity IBC/TAO层合约

IBC/TAO层合约 IBCHost、IBCHandler、IBCClient、IBCConnection、IBCChannel、IBFT2Client、MockClient、IClient、IBCHeight、IBCModule、IBCMsgs、IBCIdentifier之间的关系为： IBC/TAO层主要有3个合约：IBCHost合约、IBCHandler合约、IBFT2Client合约（和（或）MockClient测试合约）。

令：

//portID
const PortTransfer = "transfer"
//light client类型
const BesuIBFT2ClientType = "hyperledger-besu-ibft2"
const MockClientType = "mock-client"

IBC/TAO层部署及调用基本流程为：

• 1）部署IBFT2Client合约。
• 2）部署IBCHost合约。
• 3）部署IBCHandler合约，部署时，需指定IBCHost合约地址。
• 4）IBCHost合约owner 调用其自身的setIBCModule函数，将ibcModule设置为IBCHandler合约地址，使得其generateClientIdentifier、generateConnectionIdentifier、generateChannelIdentifier、setClientImpl、setClientType、setClientState、setConsensusState、setProcessedTime、setProcessedHeight、setConnection、setChannel、setNextSequenceSend、setNextSequenceRecv、setNextSequenceAck、setPacketCommitment、deletePacketCommitment、setPacketAcknowledgementCommitment、setPacketReceipt、setExpectedTimePerBlock、claimCapability、authenticateCapability等操作仅能由IBCHandler合约调用。
• 5）IBCHandler合约owner 调用其自身的bindPort函数，参数为portID 和 DAPP ICS20TransferBank合约地址。作用为：调用IBCHost合约，将capabilities[portID]数组中插入ICS20TransferBanke合约地址。【同一portID的capabilities数组支持配置多个DAPP应用合约地址。但是在getModuleOwner中默认只返回第一个DAPP地址，实际还是一个portID对应一个DAPP合约。】【在channel握手协议中，会根据capabilities[portID]调用相应的DAPP应用合约中的onChanOpenInit、channelOpenTry、channelOpenAck、onChanOpenConfirm、onChanCloseInit、onChanCloseConfirm等函数。】
• 6）IBCHandler合约owner 调用其自身的registerClient函数，参数为 light client 类型（如BesuIBFT2ClientType）和 相应的light client合约地址（如IBFT2Client合约地址）。作用为：调用IBCHost合约，设置clientRegistry[clientType]=clientAddress。【每种client类型仅能注册一次】

4.2 yui-ibc-solidity IBC/APP层合约

IBC/APP层合约 ICS20Bank、ICS20Transfer、ICS20TransferBank、IICS20Bank、IICS20Transfer、SimpleToken之间的关系为：【下图中的IBCAppModule 对应为 ICS20TransferBank合约。】 IBC/APP层合约有：【主要有3个合约：ICS20Bank、ICS20TransferBank 和 SimpleToken合约。】

• ICS20Bank：为APP合约 之 ICS20Bank合约，除具体实现了IICS20Bank中定义的抽象接口之外，还额外实现了deposit和withdraw函数。
• ICS20Transfer：构建时需指定IBCHost和IBCHandler合约地址，为ICS20TransferBank的子合约，除具体实现了IBCModule中定义的抽象接口之外，还额外实现了IICS20Transfer中的sendTransfer函数。
• ICS20TransferBank：构建时需指定IBCHost、IBCHandler以及ICS20Bank合约地址，为App合约 之 ICS20TransferBank合约。
• IICS20Bank：为interface，抽象了transferFrom、mint、burn接口函数。
• IICS20Transfer：为interface，抽象了sendTransfer接口函数。
• SimpleToken：为APP合约 之 token合约。此处定义为了ERC20合约。

const (
	DefaultChannelVersion        = "ics20-1"
	BlockTime             uint64 = 1000 * 1000 * 1000 // 1[sec]
	DefaultDelayPeriod    uint64 = 3 * BlockTime
	DefaultPrefix                = "ibc"
	TransferPort                 = "transfer"

	RelayerKeyIndex uint32 = 0
)

yui-ibc-solidity/tests/e2e/chains_test.go 的SetupTest为：

func (suite *ChainTestSuite) SetupTest() {
	//信任的A链FullNode，对应的RPC接口为http://127.0.0.1:8645
	chainClientA, err := client.NewBesuClient("http://127.0.0.1:8645", clienttypes.BesuIBFT2Client)
	suite.Require().NoError(err)
	//信任的B链FullNode，对应的RPC接口为http://127.0.0.1:8745
	chainClientB, err := client.NewBesuClient("http://127.0.0.1:8745", clienttypes.BesuIBFT2Client)
	suite.Require().NoError(err)
	// A链和B链之间的ibcID
	ibcID := uint64(time.Now().UnixNano())
	// 2018/3018为全局的chainID。chainA和chianB分别维护各链信任的FullNode信息，以及各自所部署的TAO和APP合约信息。
	suite.chainA = ibctesting.NewChain(suite.T(), 2018, *chainClientA, testchain0.Contract, mnemonicPhrase, ibcID)
	suite.chainB = ibctesting.NewChain(suite.T(), 3018, *chainClientB, testchain1.Contract, mnemonicPhrase, ibcID)
	// 会分别对链A和链B进行UpdateHeader操作
	suite.coordinator = ibctesting.NewCoordinator(suite.T(), suite.chainA, suite.chainB)
}

UpdateHeader的流程为：

• 1）定时30秒 -》GetIBFT2ContractState：读取信任的FullNode当前区块，调用get_ethProof读取该区块相应的proof证明，包含accountProof和storageProof，存储在state.ethProof结构体中：

type ETHProof struct {
	AccountProofRLP []byte
	StorageProofRLP [][]byte
}

• 2）解析当前区块头信息，存入state.ParsedHeader；验证当前区块头中有超过2/3 validator签名，将每个validator的seal信息拼接在一起，存入state.CommitSeals。
• 3）若当前区块高度大于链上light client合约中记录的header高度，则更新chain.LastContractState值为当前state。（第一次启动时，light client合约header信息为空，则直接更新chain.LastContractState为当前state）【此时并未调用light client合约更新。】

UpdateClient的流程为：

• 1）ConstructIBFT2MsgUpdateClient：调用IBCHost合约的getClientState函数，读取链上存储的clientState的高度作为trustedHeight，将对方链上的新header信息打包：

func (chain *Chain) ConstructIBFT2MsgUpdateClient(counterparty *Chain, clientID string) ibchandler.IBCMsgsMsgUpdateClient {
	trustedHeight := chain.GetIBFT2ClientState(clientID).LatestHeight
	cs := counterparty.LastContractState.(client.IBFT2ContractState)
	var header = ibft2clienttypes.Header{
		BesuHeaderRlp:     cs.SealingHeaderRLP(),
		Seals:             cs.CommitSeals,
		TrustedHeight:     trustedHeight,
		AccountStateProof: cs.ETHProof().AccountProofRLP,
	}
	bz, err := MarshalWithAny(&header)
	if err != nil {
		panic(err)
	}
	return ibchandler.IBCMsgsMsgUpdateClient{
		ClientId: clientID,
		Header:   bz,
	}
}

• 2）调用IBCHandler合约的updateClient函数，更新相应的consensusState和root。【其中checkHeaderAndUpdateState会分别对storageProof和stateProof进行验证。】

function updateClient(IBCHost host, IBCMsgs.MsgUpdateClient calldata msg_) external {
        host.onlyIBCModule();
        bytes memory clientStateBytes;
        bytes memory consensusStateBytes;
        Height.Data memory height;
        bool found;

        (clientStateBytes, found) = host.getClientState(msg_.clientId);
        require(found, "clientState not found");

        (clientStateBytes, consensusStateBytes, height) = getClient(host, msg_.clientId).checkHeaderAndUpdateState(host, msg_.clientId, clientStateBytes, msg_.header);

         persist states
        host.setClientState(msg_.clientId, clientStateBytes);
        host.setConsensusState(msg_.clientId, height, consensusStateBytes);
        host.setProcessedTime(msg_.clientId, height, block.timestamp);
        host.setProcessedHeight(msg_.clientId, height, block.number);
    }

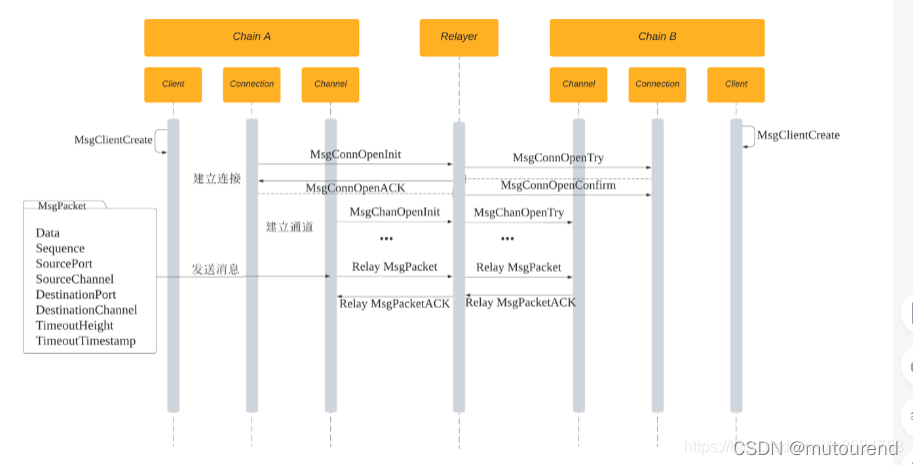

TestChannel的流程为：

• 1）SetupClients：在2条链上分别创建对方链的client：【会返回在链上分配的clientId：clientA 和 clientB】
  • 1.1）ConstructIBFT2MsgCreateClient：记录对方链的chainID、IBCHost合约地址，以及在UpdateHeader过程中记录在chain.LastContractState中的header、root以及validators信息。

  func (chain *Chain) ConstructIBFT2MsgCreateClient(counterparty *Chain) ibchandler.IBCMsgsMsgCreateClient {
  	clientState := ibft2clienttypes.ClientState{
  		ChainId:         counterparty.ChainIDString(),
  		IbcStoreAddress: counterparty.ContractConfig.GetIBCHostAddress().Bytes(),
  		LatestHeight:    ibcclient.NewHeightFromBN(counterparty.LastHeader().Number),
  	}
  	consensusState := ibft2clienttypes.ConsensusState{
  		Timestamp:  counterparty.LastHeader().Time,
  		Root:       counterparty.LastHeader().Root.Bytes(),
  		Validators: counterparty.LastContractState.(client.IBFT2ContractState).Validators(),
  	}
  	clientStateBytes, err := MarshalWithAny(&clientState)
  	if err != nil {
  		panic(err)
  	}
  	consensusStateBytes, err := MarshalWithAny(&consensusState)
  	if err != nil {
  		panic(err)
  	}
  	return ibchandler.IBCMsgsMsgCreateClient{
  		ClientType:          ibcclient.BesuIBFT2Client,
  		Height:              clientState.LatestHeight.ToCallData(),
  		ClientStateBytes:    clientStateBytes,
  		ConsensusStateBytes: consensusStateBytes,
  	}
  }


  • 1.2）调用本链IBCHandler合约的createClient函数，会在IBCHost合约中生成相应的clientId，并基于该clientId，在IBCHost合约中存储相应的clientType、clientState、ConsensusState、block.timestamp、block.number等信息。

  function createClient(IBCHost host, IBCMsgs.MsgCreateClient calldata msg_) external {
      host.onlyIBCModule();
      (, bool found) = getClientByType(host, msg_.clientType);
      require(found, "unregistered client type");

      string memory clientId = host.generateClientIdentifier(msg_.clientType);
      host.setClientType(clientId, msg_.clientType);
      host.setClientState(clientId, msg_.clientStateBytes);
      host.setConsensusState(clientId, msg_.height, msg_.consensusStateBytes);
      host.setProcessedTime(clientId, msg_.height, block.timestamp);
      host.setProcessedHeight(clientId, msg_.height, block.number);
  }


• 2）CreateConnection：在链A和链B之间，链A上有clientB，链B上有clientA，遵循connection握手协议:
  • 2.1）调用链A的IBCHandler合约的ConnectionOpenInit函数，会在IBCHost合约中生成相应的connectionId，并在IBCHost合约中存储相应的connection信息。【通过监听GeneratedClientIdentifier事件，来获取所创建的connectionId】

  function connectionOpenInit(IBCHost host, IBCMsgs.MsgConnectionOpenInit memory msg_) public returns (string memory) {
      host.onlyIBCModule();
      ConnectionEnd.Data memory connection = ConnectionEnd.Data({
          client_id: msg_.clientId,
          versions: getVersions(),
          state: ConnectionEnd.State.STATE_INIT,
          delay_period: msg_.delayPeriod,
          counterparty: msg_.counterparty
      });
      string memory connectionId = host.generateConnectionIdentifier();
      host.setConnection(connectionId, connection);
      return connectionId;
  }


  UpdateHeader：以确保A链上成功创建了connectionId，获取新的区块，更新程序本地A链状态。 UpdateClient：将A链状态更新至B链的light client合约中。

  • 2.2）查询链A上的proofConnection和proofClient，作为参数打包，调用链B的IBCHandler合约的connectionOpenTry函数，会做相应的connectionState和clientState验证，在IBCHost合约中生成相应的connectionId，并在IBCHost合约中存储相应的connection信息。【通过监听GeneratedClientIdentifier事件，来获取所创建的connectionId】【verifyConnectionState和verifyClientState可再细看】 UpdateHeader：以确保B链上成功创建了connectionId，获取新的区块，更新程序本地B链状态。 UpdateClient：将B链状态更新至A链的light client合约中。

  • 2.3）查询链B上的proofConnection和proofClient，作为参数打包，调用链A的IBCHandler合约的connectionOpenAck函数，会做相应的connectionState和clientState验证，并在IBCHost合约中更新相应的connection信息。【verifyConnectionState和verifyClientState可再细看】 UpdateHeader：以确保A链上交易成功，获取新的区块，更新程序本地B链状态。 UpdateClient：将A链状态更新至B链的light client合约中。

  • 2.4）查询链A上的proofConnection，作为参数打包，调用链B的IBCHandler合约的connectionOpenConfirm函数，会做相应的connectionState验证，并在IBCHost合约中更新相应的connection信息。【verifyConnectionState可再细看】 UpdateHeader：以确保B链上交易成功，获取新的区块，更新程序本地A链状态。 UpdateClient：将B链状态更新至A链的light client合约中。

• 3）CreateChannel：总体流程与CreateConnection类似，只是调用的为合约中channel相关函数。【与connection握手不同之处：在channel握手协议中，会根据capabilities[portID]调用相应的DAPP应用合约中的onChanOpenInit、channelOpenTry、channelOpenAck、onChanOpenConfirm、onChanCloseInit、onChanCloseConfirm等函数。目前作用是设置该channel的escrowAddress为ICS20TransferBank合约地址。 】

yui-ibc-solidity/tests/e2e/chains_test.go 示例中：

• 1）在chainA上部署SimpleToken合约时，默认会给部署者deployerA分配所有的token。
• 2）部署ICS20Bank合约。
• 3）部署ICS20TransferBank合约，部署时需指定IBCHost、IBCHandler以及ICS20Bank合约地址。
• 4）ICS20Bank合约部署者，调用setOperator函数，将ICS20TransferBank合约地址设置为OPERATOR角色。
• 5）授权IBCBank合约地址，可代deployerA花费100 token。
• 6）SimpleToken合约部署者deployerA调用 ICS20Bank合约的deposit函数，往ICS20Bank合约地址中存入100token，在ICS20Banke合约中，会维护aliceA的balance：_balances[id][account] += amount;。
• 7）aliceA调用ICS20TransferBank合约的sendTransfer函数，将其在chainA的100个token 通过chanA.PortID, chanA.ID（sourcePort和sourceChannel） 转给 chainB的bobB。设置的timeoutHeight为当前区块高度+1000。 在sendTransfer中：
  • 7.1）会判断传入的denom参数是单纯的SimpleToken合约地址，还是前缀有sourcePort+sourceChannel。若为单纯的合约地址，则将那100token 直接转给sourceChannel的escrowAddress（即ICS20TransferBank合约地址），实际维护的是ICS20Bank合约的_balances[id][account]状态；若有前缀，说明是之前收到的其它链的token再转出，会直接将那100个token 从 ICS20Bank合约的_balances[id][account]中减去。
  • 7.2）封装FungibleTokenPacketData，再进一步封装Packet.Data，调用IBCHandler合约的sendPacket函数。会验证之前已bindPort本DAPP合约地址；确保channel、connection权限状态正常；更新IBCHost的sequenceSend序号，同时设置IBCHost合约中的commits map为commitments[IBCIdentifier.packetCommitmentKey(portId, channelId, sequence)] = makePacketCommitment(packet);【若该packet已处理完成，会删除，防止replay攻击】。最终会释放sendPacket event。

  function _sendPacket(FungibleTokenPacketData.Data memory data, string memory sourcePort, string memory sourceChannel, uint64 timeoutHeight) virtual internal {
      (Channel.Data memory channel, bool found) = ibcHost.getChannel(sourcePort, sourceChannel);
      require(found, "channel not found");
      ibcHandler.sendPacket(Packet.Data({
          sequence: ibcHost.getNextSequenceSend(sourcePort, sourceChannel),
          source_port: sourcePort,
          source_channel: sourceChannel,
          destination_port: channel.counterparty.port_id,
          destination_channel: channel.counterparty.channel_id,
          data: FungibleTokenPacketData.encode(data),
          timeout_height: Height.Data({revision_number: 0, revision_height: timeoutHeight}),
          timeout_timestamp: 0
      }));
  }
  function sendPacket(IBCHost host, Packet.Data calldata packet) external {
      host.onlyIBCModule();
      Channel.Data memory channel;
      ConnectionEnd.Data memory connection;
      IClient client;
      Height.Data memory latestHeight;
      uint64 latestTimestamp;
      uint64 nextSequenceSend;
      bool found;

      channel = mustGetChannel(host, packet.source_port, packet.source_channel);
      require(channel.state == Channel.State.STATE_OPEN, "channel state must be OPEN");
      require(hashString(packet.destination_port) == hashString(channel.counterparty.port_id), "packet destination port doesn't match the counterparty's port");
      require(hashString(packet.destination_channel) == hashString(channel.counterparty.channel_id), "packet destination channel doesn't match the counterparty's channel");
      connection = mustGetConnection(host, channel);
      client = IBCClient.getClient(host, connection.client_id);
      (latestHeight, found) = client.getLatestHeight(host, connection.client_id);
      require(packet.timeout_height.isZero() || latestHeight.lt(packet.timeout_height), "receiving chain block height >= packet timeout height");
      (latestTimestamp, found) = client.getTimestampAtHeight(host, connection.client_id, latestHeight);
      require(found, "consensusState not found");
      require(packet.timeout_timestamp == 0 || latestTimestamp < packet.timeout_timestamp, "receiving chain block timestamp >= packet timeout timestamp");

      nextSequenceSend = host.getNextSequenceSend(packet.source_port, packet.source_channel);
      require(nextSequenceSend > 0, "sequenceSend not found");
      require(packet.sequence == nextSequenceSend, "packet sequence != next send sequence");

      nextSequenceSend++;
      host.setNextSequenceSend(packet.source_port, packet.source_channel, nextSequenceSend);
      host.setPacketCommitment(packet.source_port, packet.source_channel, packet.sequence, packet);

      // TODO emit an event that includes a packet
  }


• 8）UpdateHeader&UpdateClient：更新程序本地状态，并更新链B上的light client合约状态。
• 9）调用链A的IBCHost合约，读取当前最新的sequenceSend，基于此监听IBCHandler合约释放的sendPacket事件，过滤出符合相应序号、sourcePort和sourceChannel的sendPacket事件。
• 10）等待DelayPeriod（此处为1S），若不等待直接操作下一步会报错。
• 11）调用eth_getProof，获取链A该packet的storage proof。然后调用链B的IBCHandler合约的recvPacket函数：会调用ICS20TransferBank 合约的onRecvPacket函数，mint相应的金额给receiver，同时返回相应的acknowledgement。然后验证channel、connection和packet是否在有效期；验证packetCommitment；在IBCHost合约中设置packetReceipt；在IBCHost合约中设置PacketAcknowledgementCommitment；释放 WriteAcknowledgement事件 和 RecvPacket事件。

	function onRecvPacket(Packet.Data calldata packet) external virtual override returns (bytes memory acknowledgement) {
        FungibleTokenPacketData.Data memory data = FungibleTokenPacketData.decode(packet.data);
        strings.slice memory denom = data.denom.toSlice();
        strings.slice memory trimedDenom = data.denom.toSlice().beyond(
            _makeDenomPrefix(packet.source_port, packet.source_channel)
        );
        if (!denom.equals(trimedDenom)) { // receiver is source chain
            return _newAcknowledgement(
                _transferFrom(_getEscrowAddress(packet.destination_channel), data.receiver.toAddress(), trimedDenom.toString(), data.amount)
            );
        } else {
            string memory prefixedDenom = _makeDenomPrefix(packet.destination_port, packet.destination_channel).concat(denom);
            return _newAcknowledgement(
                _mint(data.receiver.toAddress(), prefixedDenom, data.amount)
            );
        }
    }

• 12）UpdateHeader&UpdateClient：更新程序本地状态，并更新链B上的light client合约状态。
• 13）等待DelayPeriod（此处为1S），若不等待直接操作下一步会报错。
• 14）调用eth_getProof，获取链B上(packet.DestinationPort, packet.DestinationChannel, packet.Sequence)的packetAcknowledgementCommitment 对应的storageProof。调用链A的IBCHandler合约的acknowledgePacket函数：会调用ICS20TransferBank合约的onAcknowledgementPacket函数，若acknowledgement中包含了失败信息，即意味着token转移失败，将token返回给sender；若成功，则什么都不做。然后验证channel、connection；验证packetAcknowledgement；若为ORDERED channel，则更新sequenceAck序号；删除该已处理的packetCommitment，防止replay攻击。

参考资料

[1] How Cosmos’s IBC Works to Achieve Interoperability Between Blockchains [2] IBFT 2.0 Light Client

附录A——Hyperledger Besu的IBFT2.0 Light Client

Hyperledger Besu为以太坊联盟链方案，支持动态validator set。 Hyperledger Besu支持多种共识算法，其中IBFT 2.0（即Proof-of-Authority (PoA) Byzantine-Fault-Tolerant (BFT) ）共识算法最受欢迎。

当采用IBFT2.0共识时，在区块中有额外的data field存储共识结果：[32 bytes Vanity, List, Votes, Round number, Commit Seals]，其中第二个元素为a list of each address in a validator set of this block，第5个元素为commit seals to this block by the validator set，每个区块节点会verifies the commit seals to validates the block according to Algorithm 1。

附录A.1 light client trusted source & trusting period

IBFT2.0 Light Client 初始化时，需要一个trusted source。

考虑到validator set会更新，引入了trusting period，即a period of the validator set of height can be trusted：

• The new block must be verified by the validator set of a block generated within time duration T before the current time.

因此，在light client初始化时，需指定trusting period参数为T，若T=0，则指信任的validator set不会变，可一直信任。每个区块，仅可增加或减少1个validator。

附录A.2 light client verification

当light client初始化了trusting period 和 a header from trusted source，需要基于 该trusting header 和 相应的trusted validators 来验证 incoming header。 对新提交的区块，validation function需验证以下条件：【假设 B h B_h Bh​为高度为 h h h的区块， V h V_h Vh​为区块 B h B_h Bh​的validator set， B T h BT_h BTh​为区块 B h B_h Bh​的timestamp， N o w ( ) Now() Now()为当前时间， T P TP TP为trusting period。 假设当前的trusted block高度为 n n n，untrusted block高度为 n + m n+m n+m， n > 0 且 m > 0 n>0且m>0 n>0且m>0】

• 1）当前时间在最新trusted block的trusting period： B T n < N o w ( ) < B T n + T P BT_n
