前序博客有：
- ZK-Rollups工作原理
- Polygon zkEVM——Hermez 2.0简介
- Polygon zkEVM网络节点
- Polygon zkEVM 基本概念
- Polygon zkEVM Prover
2022年8月8日Jordi Baylina（Iden3合伙人，Polygon Hermez zkEVM技术负责人）在Zcon3分享 Tooling for building zkEVM: PIL and Circom - Jordi Baylina at Zcon3。

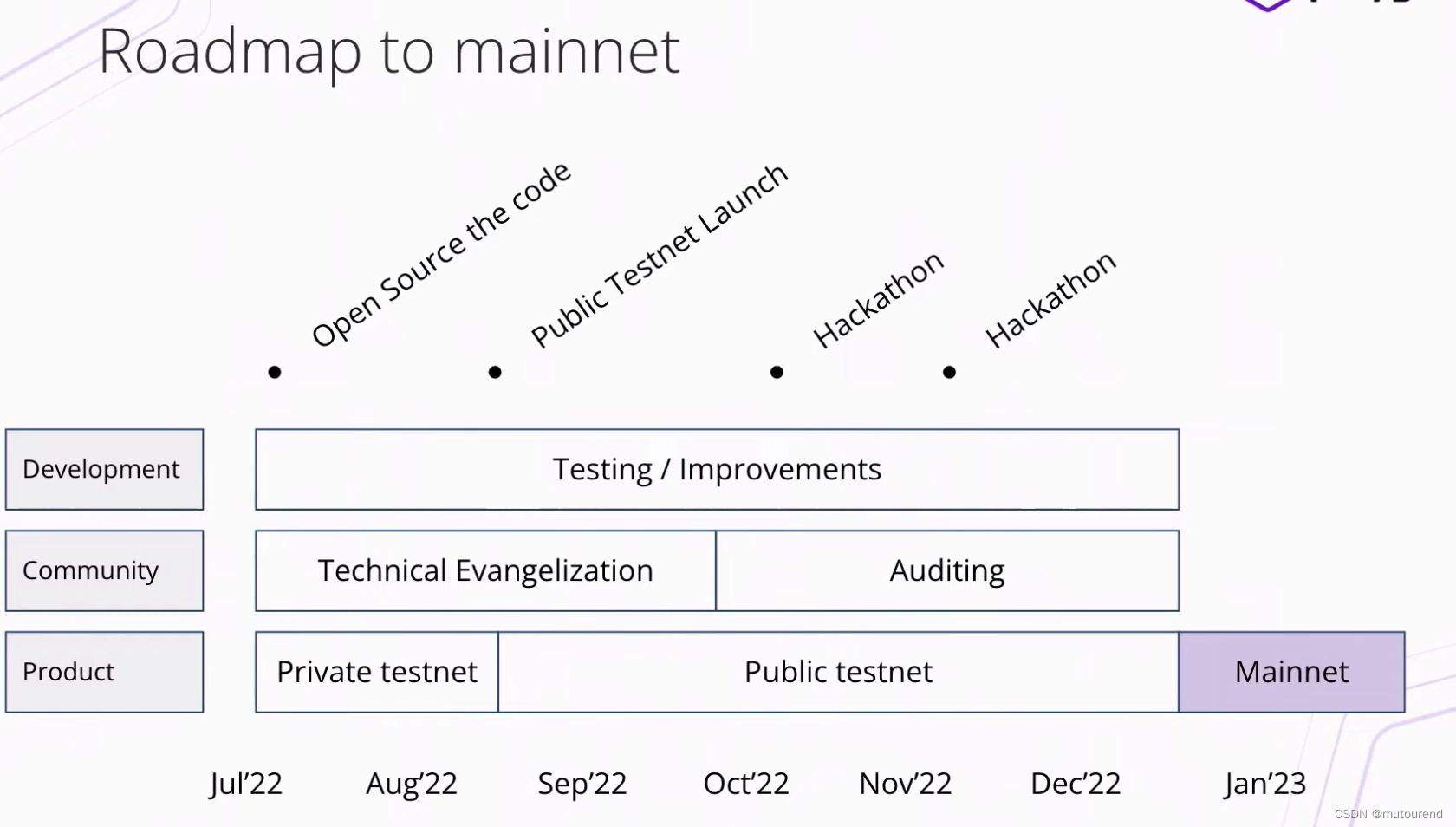

Polygon zkEVM主网路线图为：
Polygon Hermez 总体架构为：
其中zkProver总体示意为：
zkProver内部示意为：
以Fibonacci序列为例：
Fibonacci序列（1024个元素）对应的CIRCOM R1CS电路表示为：
以上CIRCOM R1CS电路对应的Polynomial Identities/State Machine为：
将以上Polynomial Identities以PIL程序表示为：
构建pre-processed polynomials，并计算witnesses（为state machine）：
以fibonacci.js和fibonacci.pil构建测试用例：
CIRCOM中的Custom Gates：
- 可用作normal templates
- 与其它模板类似，由CIRCOM生成Witness calculator
- No constraints are allowed.
- 所有的custom gates都导出为.r1cs文件。
- 支持以circom来编写电路，而使用STARK来prove/verify该电路。
- 当前circom支持的primes有：BN128、BLS-12 381、Goldilocks。
https://github.com/0xPolygonHermez/pil-stark pil-STARK工具的作用：
- 根据pil生成a STARK proof system。
- 生成a CIRCOM circuit以verify该STARK。
Demo演示见 Tooling for building zkEVM: PIL and Circom - Jordi Baylina at Zcon3视频第24分钟。
7.1 Recursive STARKpil-STARK实现了 Recursive STARK，可生成a CIRCOM circuit that can be verified with another STARK：
- Hash：Optimized poseidon hash for Goldilocks。
- Field operations in the same prime field。
借助Recursive STARK，可：
- reduce the complexity of the proof
- aggregate many proofs
pil-STARK生成regular CIRCOM circuit，使得可以snarkJS（PLONK或Groth16）来验证：
- Hash：Optimized poseidon hash for BN128 curve.
- Field operations in different prime field。（Acceptable proving cost）
使用Groth16/PLONK proof的优势在于：
- proof具有constant size。
- 链上验证很便宜。

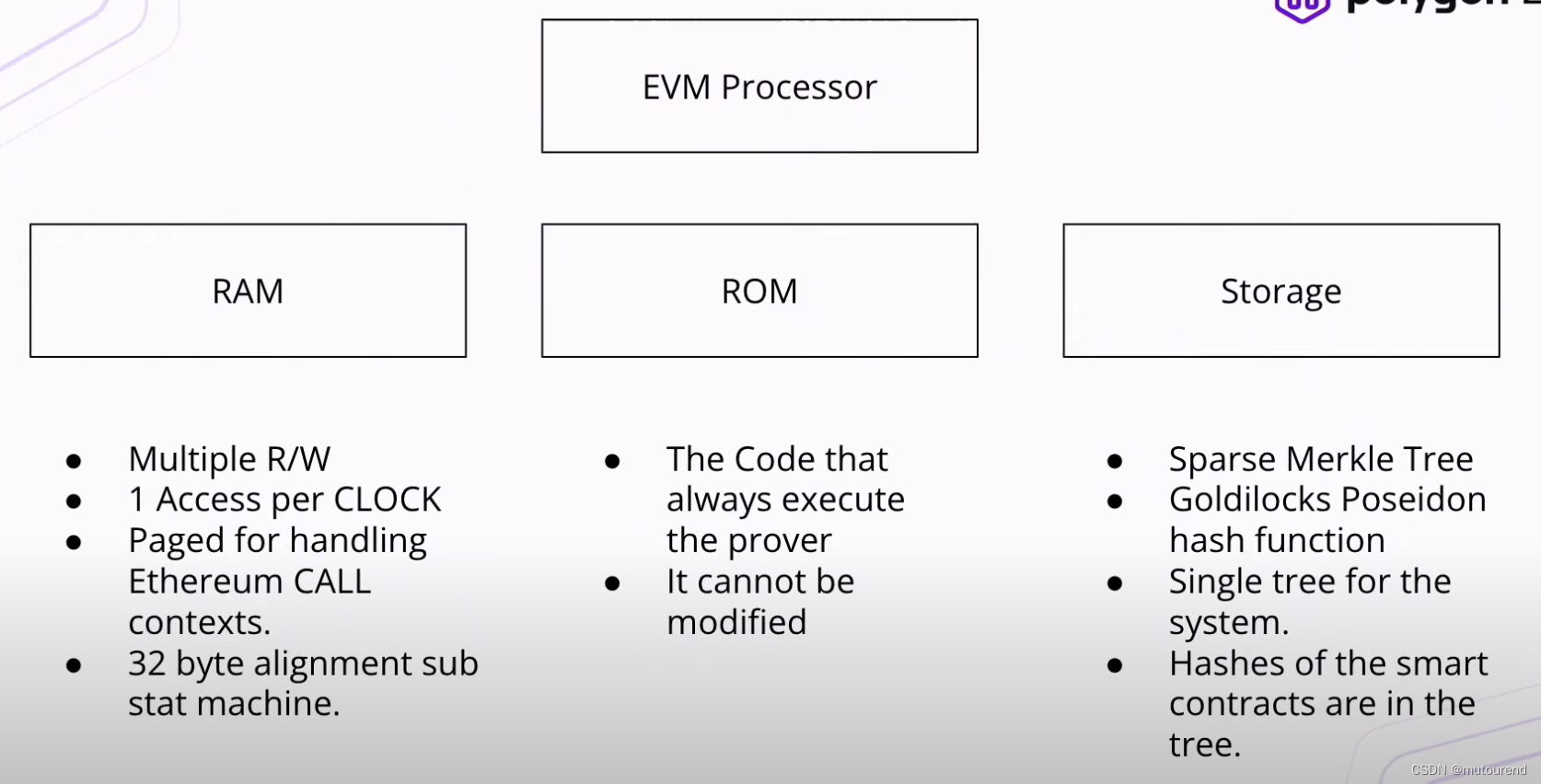

EVM Processor总体架构为：
https://github.com/0xPolygonHermez/zkevm-rom/ zkasm-rom：
- 为以太坊交易processor
- FREE Input the Transactions and the hash must match
- About 16 clocks per gas unit
- zkCounters to prevent the proof to fail（DOS）
Polygon zkEVM使用以太坊test suit来验证zkEVM，目的是维护a high level of equivalence。 当前状态为：
- 以太坊test suit中的有13,000个测试
- Polygon zkEVM当前通过了7,209个测试（60%的覆盖率）
目标是实现100%覆盖。
12. zkEVM性能当前Polygon zkEVM性能为：
- 在具有64核的单CPU（AWS收费为2.5$/h），生成500K gas proof用时约需5分钟。
单笔交易的开销为：0.00875$
仍然有很大的改进空间：
- 优化代码
- 优化数学表达
- GPU/FPGA加速
- 改进设计
[1] 2022年8月8日Jordi Baylina在Zcon3分享 Tooling for building zkEVM: PIL and Circom - Jordi Baylina at Zcon3
