Android中的Shape使用总结



转自 ：http://blog.csdn.net/bear_huangzhen/article/details/24488337

在Android程序开发中，我们经常会去用到Shape这个东西去定义各种各样的形状，首先我们了解一下Shape下面有哪些标签，都代表什么意思：

solid：填充 android:color指定填充的颜色

gradient：渐变 android:startColor和android:endColor分别为起始和结束颜色，

android:angle是渐变角度，必须为45的整数倍。 另外渐变默认的模式为android:type="linear"，即线性渐变，

可以指定渐变为径向渐变，android:type="radial"，径向渐变需要指定半径android:gradientRadius="50"。

angle值对应的位置如图：

stroke：描边 android:width="2dp" 描边的宽度，android:color 描边的颜色。 我们还可以把描边弄成虚线的形式，设置方式为： android:dashWidth="5dp"  android:dashGap="3dp" 其中android:dashWidth表示'-'这样一个横线的宽度，android:dashGap表示之间隔开的距离

corners：圆角 android:radius为角的弧度，值越大角越圆。 我们还可以把四个角设定成不同的角度，

同时设置五个属性，则Radius属性无效

android:Radius="20dp"                           设置四个角的半径

android:topLeftRadius="20dp"              设置左上角的半径  android:topRightRadius="20dp"           设置右上角的半径  android:bottomLeftRadius="20dp"      设置右下角的半径  android:bottomRightRadius="20dp"    设置左下角的半径

padding：间隔 可以设置上下左右四个方向的间隔

在这里我们来看一个简单的小例子，ShapDemo，在drawable文件夹下面先定义两个xml文件：

button_bg.xml的内容如下：

button_pressed_bg.xml的内容如下：

这里说明一点，在描边里面设置了dash参数，使得图形的边变成了虚线

在drawable文件夹下添加一个button.xml文件，内容如下：

这个文件的意思以前讲过，normal(正常)情况下就显示button_bg，被press(按下)情况下就显示button_pressed_bg。

我们再来看一下layout目录下的activity_main.xml的内容：

直接将background指定为drawable文件夹下的button.xml。

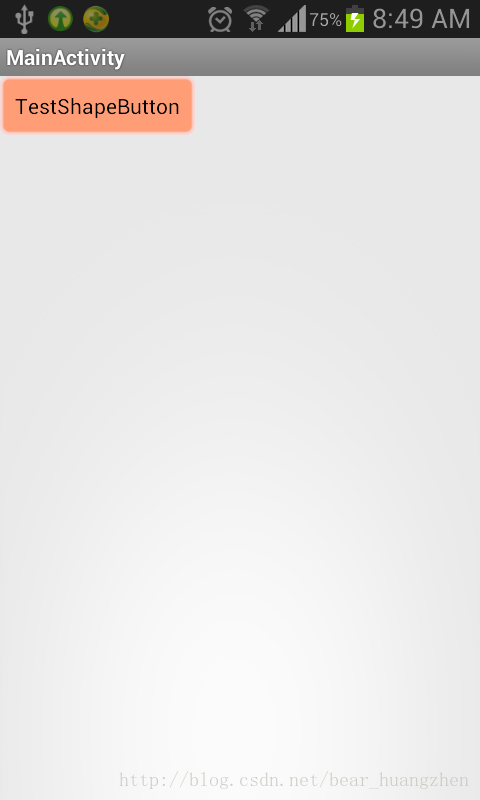

程序运行截图如下：
