本文作者：江苏润和软件股份有限公司

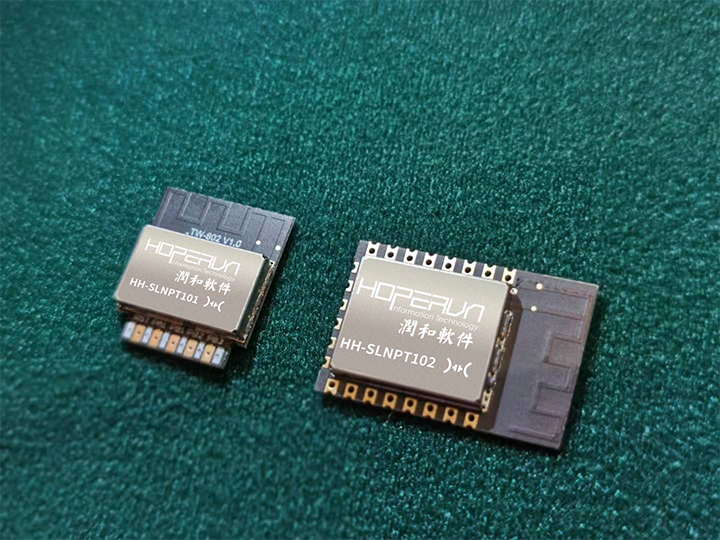

Neptune（HH-SLNPT10x）模组是一款高性价比Wi-Fi &蓝牙双模SoC模组，支持标准的802.11 b/g/n协议，内置完整的TCP/IP协议栈，集成蓝牙基带处理器，支BT/BLE4.2协议。
Neptune（HH-SLNPT10x）模组采用SMD封装，可通过标准SMT设备实现产品的快速生产，为客户提供高可靠性的连接方式，特别适合自动化、大规模、低成本的现代化生产方式，方便应用于各种物联网硬件终端场合。
详情点击：
https://item.taobao.com/item.htm?spm=2013.1.w4023-21152782416.4.25dd4937yCN5fl&id=635868903111
一、产品亮点
•Wi-Fi/蓝牙双模：2.4G IEEE802.11b/g/n Wi-Fi；BT/BLE双模（支持BT/BLE4.2协议）。
•丰富的数字接口：内置QFlash、SPI、UART、GPIO、I2C、I2S、7816等。
•强大的安全特性：支持多种硬件加解密算法，内置DSP、浮点运算单元与安全引擎，支持代码安全权限设置，内置2MBFlash存储器，支持固件加密存储、固件签名、安全调试、安全升级等多项安全措施。
•系统优势：支持HarmonyOS，可以轻松接入HarmonyOS生态，为客户提供HarmonyOS创新体验。
生态优势：适用于智能家电、智能家居、智能玩具、无线音视频、工业控制、医疗监护等广泛的物联网领域。
二、产品参数
| SoC | • WinnerMicro W800芯片 |
| • 32位XT804处理器，工作频率240MHz，内置DSP、浮点运算单元与安全引擎 | |
| 操作系统 | • HarmonyOS、FreeRTOS |
| 存储 | • 2MB Flash，288KB RAM |
| UART | • 5路UART高速接口 |
| ADC | • 2路16比特SD-ADC，最高采样率1KHz |
| I2C | • 1个I2C控制器 |
| GPIO | • 最多支持 18个GPIO |
| PWM | • 5路PWM接口 |
| I2S | • 1路Duplex I2S控制器 |
| Wi-Fi | • 支持GB15629.11-2006，IEEE802.11 b/g/n |
| • 支持 Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS | |
| • 支持 Station、Soft-AP、Soft-AP/Station 功能 | |
| Wi-Fi发射功率 | • 802.11b: 19±2 dBm (@DSSS 1Mbps) |
| • 802.11g: 14±2 dBm (@OFDM 54Mbps) | |
| • 802.11n: 12±2 dBm (@OFDM , MCS7，HT20) | |
| Wi-Fi接收参数 | • CCK, 1 Mbps : -93dBm |
| • CCK, 11 Mbps: -87dBm | |
| • OFDM, 54 Mbps: -73dBm | |
| • HT20, MCS7: -71dBm | |
| BT | • 集成蓝牙基带处理器/协议处理器，支持 BT/BLE 双模工作模式，支持 BT/BLE4.2 协议 |
| 蓝牙发射功率 | • BLE功率控制范围：-10~12dBm，典型值6dBm |
| • BT功率控制范围：-10~8dBm，典型值0dBm | |
| 蓝牙接收参数 | • BLE灵敏度：-94 dBm@30.8% PER |
| • BT灵敏度：-88 dBm@0.01% BER | |
| 电源管理 | • 支持Wi-Fi节能模式功耗管理 |
| • 支持工作、睡眠、待机、关机工作模式 | |
| 安全特性 | • 硬件加密模块：RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真随机数发生器 |
| 功耗 (典型值) | • 持续发射：240mA@11b 1Mbps， |
| • 持续接收：95mA | |
| 供电范围 | • 供电电压3.0V ~ 3.6V，供电电流 >300mA |
| 工作温度 | • -20 ℃ ~ 85 ℃ |
| 存储环境 | • -40 ℃ ~ 90 ℃ , < 90%RH |

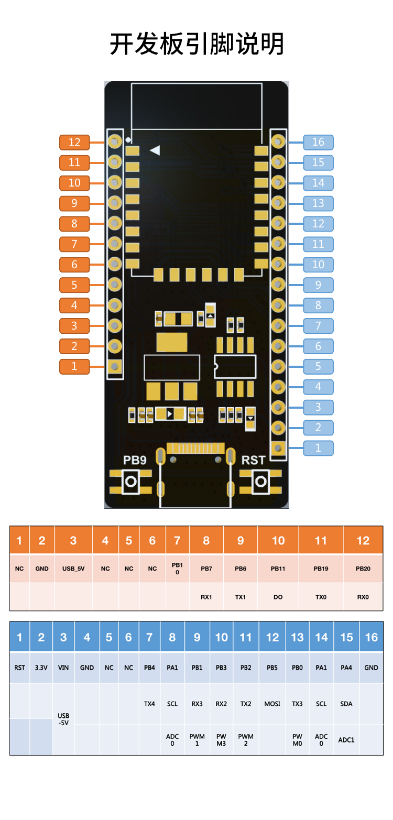

三、引脚说明
四、应用场景
•智能家电、智能家居、智能玩具、无线音视频、工业控制、医疗监护
