STM32（四）--------按键控制LED灯

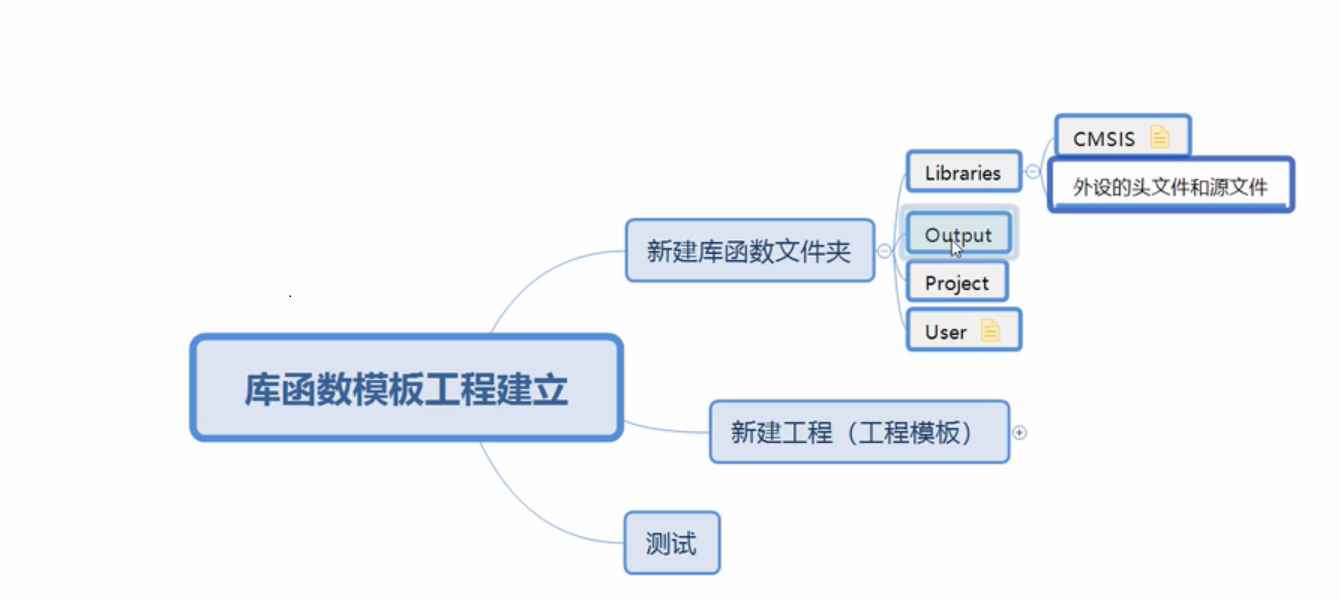

STM32--------按键控制LED灯 知识介绍 工程文件放置

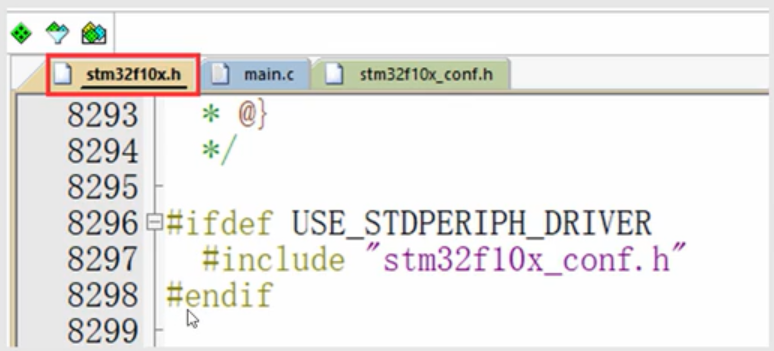

只有在添加进这一串之后，才能使用头文件集合 stm32f10x_conf.h

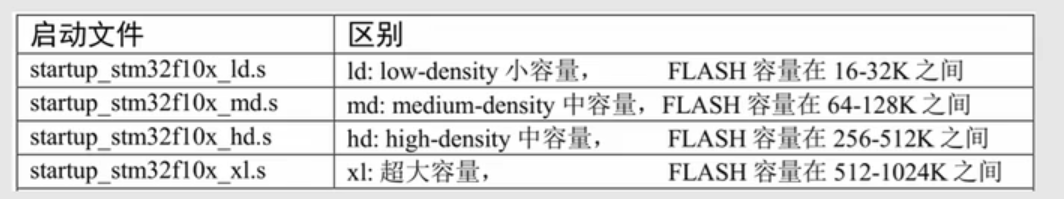

选择类型

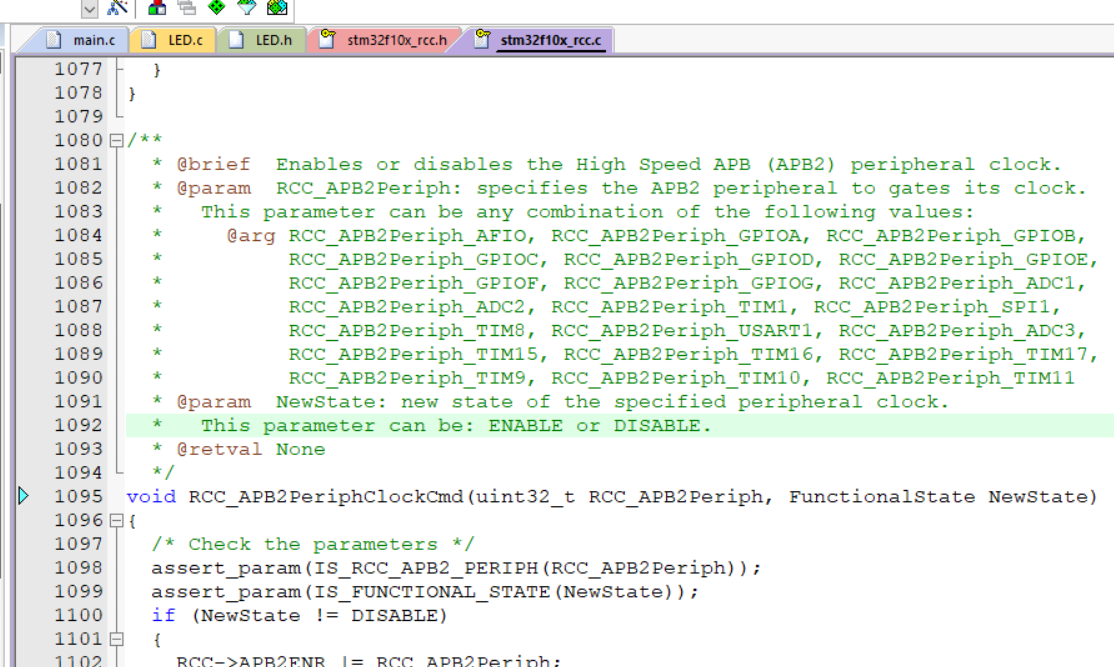

初始化时钟从哪找

在stm32f10x_rcc.c中。

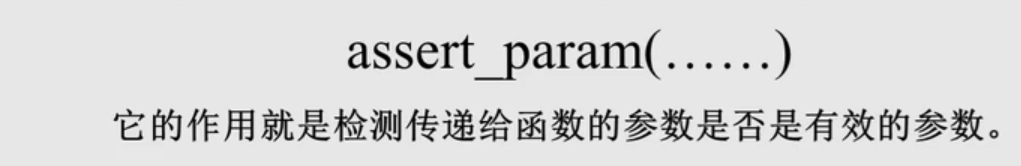

断言函数

此工程需要编写以下五个文档

1.LED.h

#ifndef __LED_H
#define __LED_H
#include "stm32f10x.h"
#define LED_B_GPIO_PIN              GPIO_Pin_1
#define LED_R_GPIO_PIN              GPIO_Pin_5
#define LED_GPIO_PORT               GPIOB
#define LED_GPIO_CLK                RCC_APB2Periph_GPIOB
//反转
#define LED_R_TOGGLE        {LED_GPIO_PORT->ODR ^= LED_R_GPIO_PIN;}//异或可以改变原来的状态
#define LED_B_TOGGLE        {LED_GPIO_PORT->ODR ^= LED_B_GPIO_PIN;}//异或可以改变原来的状态
void LED_GPIO_Config(void);
#endif /* __LED_H */

2. LED.h

#include "YANG_LED.h"
void LED_GPIO_Config(void)
{
 /*定义3个GPIO_InitTypeDef 类型的结构体*/
 GPIO_InitTypeDef  GPIO_InitStruct1;
 GPIO_InitTypeDef  GPIO_InitStruct2;
 /*开启 LED 相关的 GPIO 外设时钟*/
 RCC_APB2PeriphClockCmd(LED_GPIO_CLK, ENABLE);
 GPIO_InitStruct1.GPIO_Pin = LED_B_GPIO_PIN;
 GPIO_InitStruct2.GPIO_Pin = LED_R_GPIO_PIN;
  GPIO_InitStruct1.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStruct1.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStruct2.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStruct2.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct1);
 GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct2);
 }

3. KEY.h

#ifndef __KEY_H

#define __KEY_H


#include "stm32f10x.h"


int anjian(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void KeyInit(void);


#endif /* __KEY_H */

4. KEY.c

#include "key.h"



void KeyInit(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//设置端口模式为浮空输入
    GPIO_Init(GPIOC, &GPIO_InitStructure);
}


int anjian(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
	u8 anjianbianliang;
	int anjianzhi;
	anjianbianliang=GPIO_ReadInputDataBit(GPIOx, GPIO_Pin);
	if(anjianbianliang==1)
		anjianzhi=1;

	else if(anjianbianliang==0)
		anjianzhi=0;
	return anjianzhi;

}




5. main.c

#include "stm32f10x.h"   // 相当于51单片机中的  #include
#include "LED.h"
#include "KEY.h"
 int main(void)
{
LED_GPIO_Config();
 Key_Init();
   while (1)
 {

 if(anjian(GPIOC,GPIO_Pin_8)==0)
				{
				     LED_G(ON);
				}
	if(anjian(GPIOC,GPIO_Pin_9)==0)
       {

  LED_G(OFF);
        }
 }

6. 仿真图

后续

如果想了解更多物联网、智能家居项目知识，可以关注我的项目实战专栏和软硬结合专栏。 欢迎关注公众号了解更多。

编写不易，感谢支持。
