基于Mind+的NB-IOT自动获取时间和位置

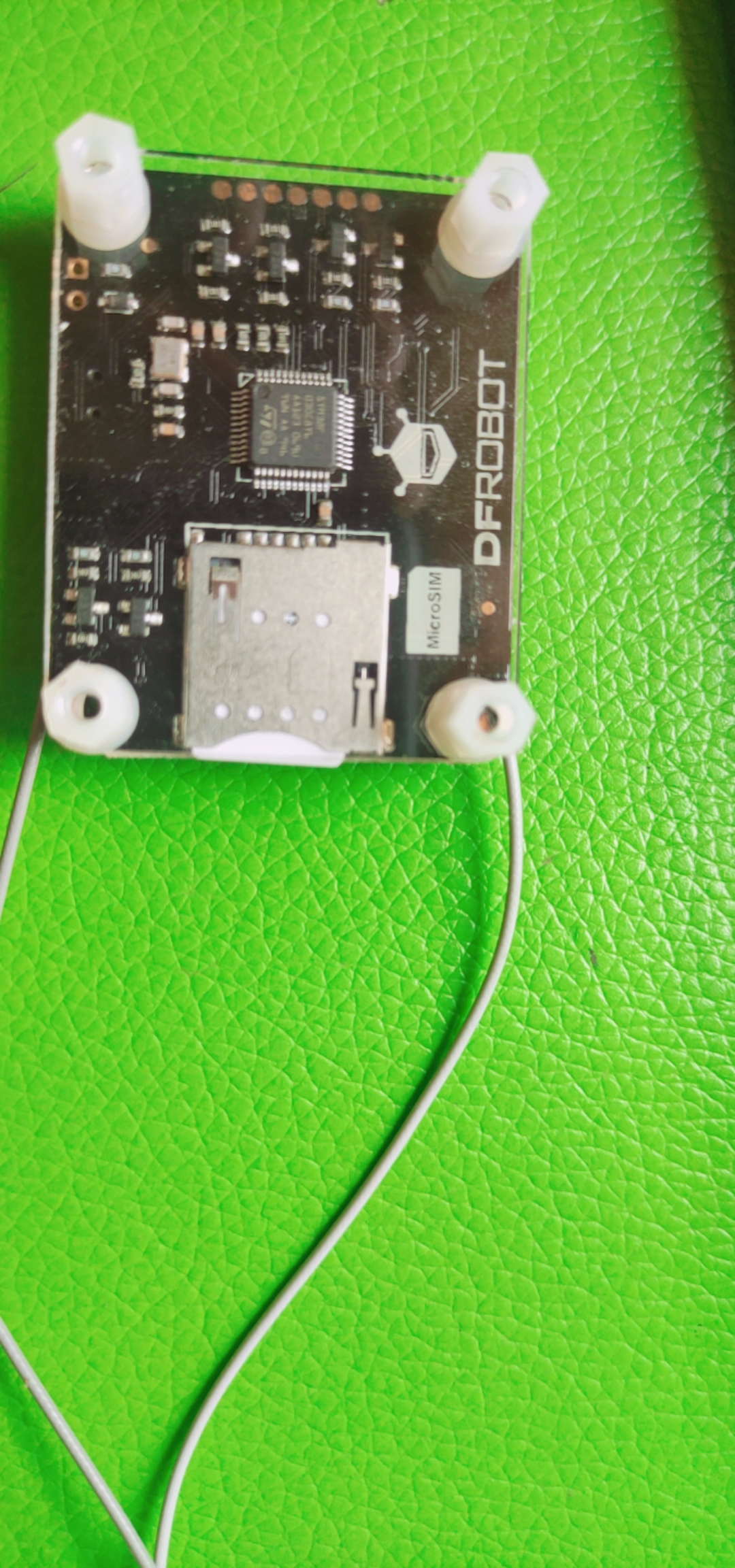

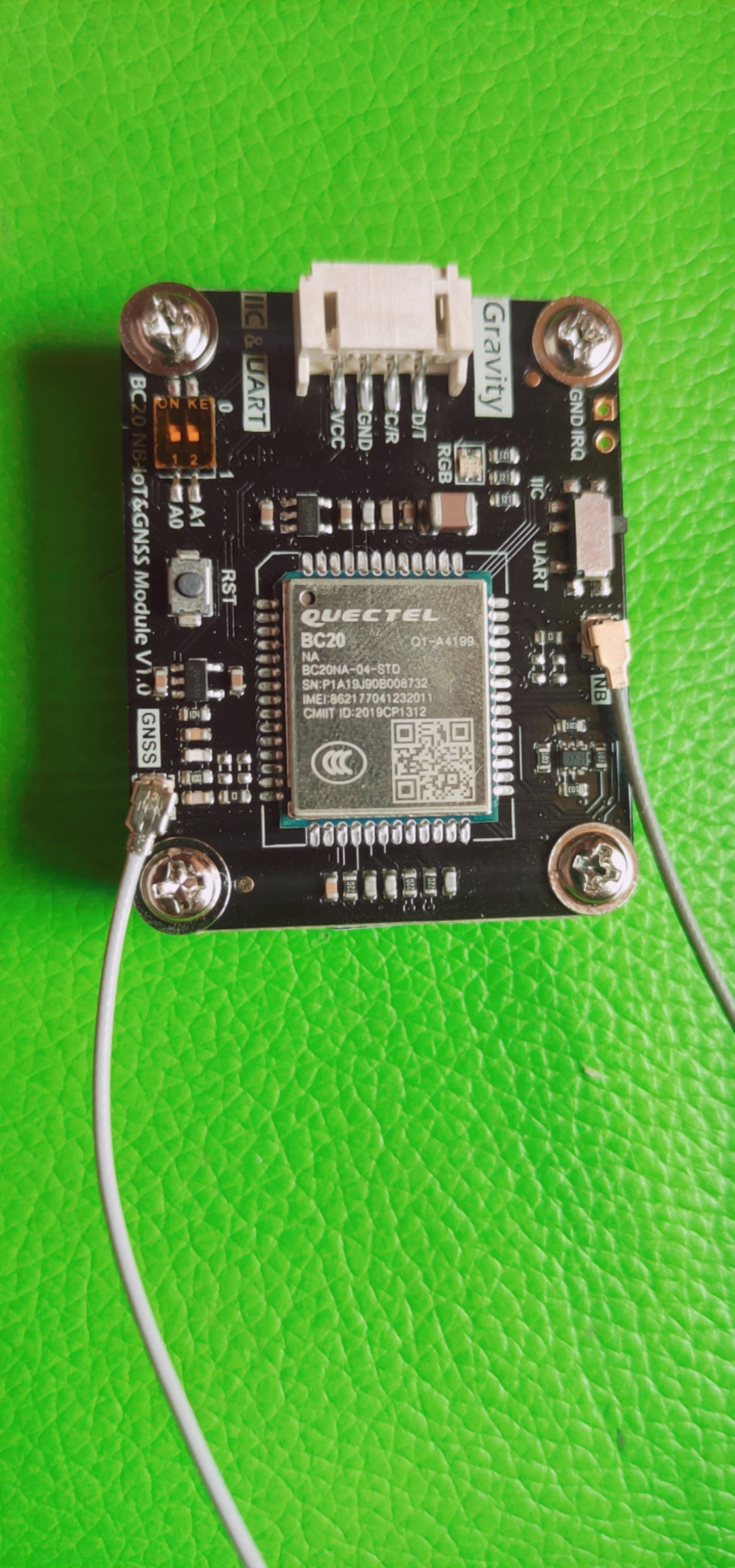

模块介绍 外形

概述

Gravity：IIC & UART BC20 NB-IoT & GNSS通信模块是具有NB-IoT低功耗蜂窝通信和GPS/BeiDou双星精确定位功能的物联网通信模块。

NB-IoT工作于授权频带下，类似于手机2G/3G/4G SIM卡，需要通过SIM卡额外支付通信套餐费用。。

接口说明

技术规格

1. 主芯片（通信模组）：移远QUECTEL BC20
2. 供电电压(VCC)：3.3V ~ 5.5V
3. 通信频段：B5/B8（移动、电信、联通NB-IoT全网通）
4. 传输速率：16.7 kbps（上行），25.5 kbps（下行）
5. GNSS导航定位系统：GPS/BeiDou（北斗）双星导航定位
6. 通信接口：Gravity IIC & UART 复合接口 （3.3V电平）
7. 休眠与低功耗：支持PSM、DRX/eDRX低功耗模式
8. 支持DFOTA差分固件升级产品
9. 尺寸：47×37 mm6.

注意事项

1. GPS适用于室外使用，在室内效果很差，窗户边有时也可以使用。
2. GPS刚通电时，需要短暂时间用以寻星，刚开始不能准确定位，属于正常。
3. 物联网卡在使用时，插入SIM卡时，要注意大小，不需要剪卡，直接扣下来的卡片大小就是合适的。
4. 物联网SIM卡不能用于手机、平板、2G/3G/4G模组等非NB-IoT设备，否则会导致SIM卡停机。已机卡绑定的SIM卡不能插入其它设备内进行通信，否则会导致SIM卡停机。物联网SIM卡仅能数据传输，无语音通信和短信功能。
5. 注意你使用的板子的内存大小。

使用（自动获取时间和位置） 前期准备 软件准备：

需要的可以自行下载

1. Arduino IDE
2. 图形化编程 Mind+
3. DFRobot_BC20-master库

硬件准备：

1. Arduino开发板（我在这里使用的是Arduino nano）
2. 杜邦线
3. BC20 NB-IoT & GNSS通信模块
4. 物联网SIM卡

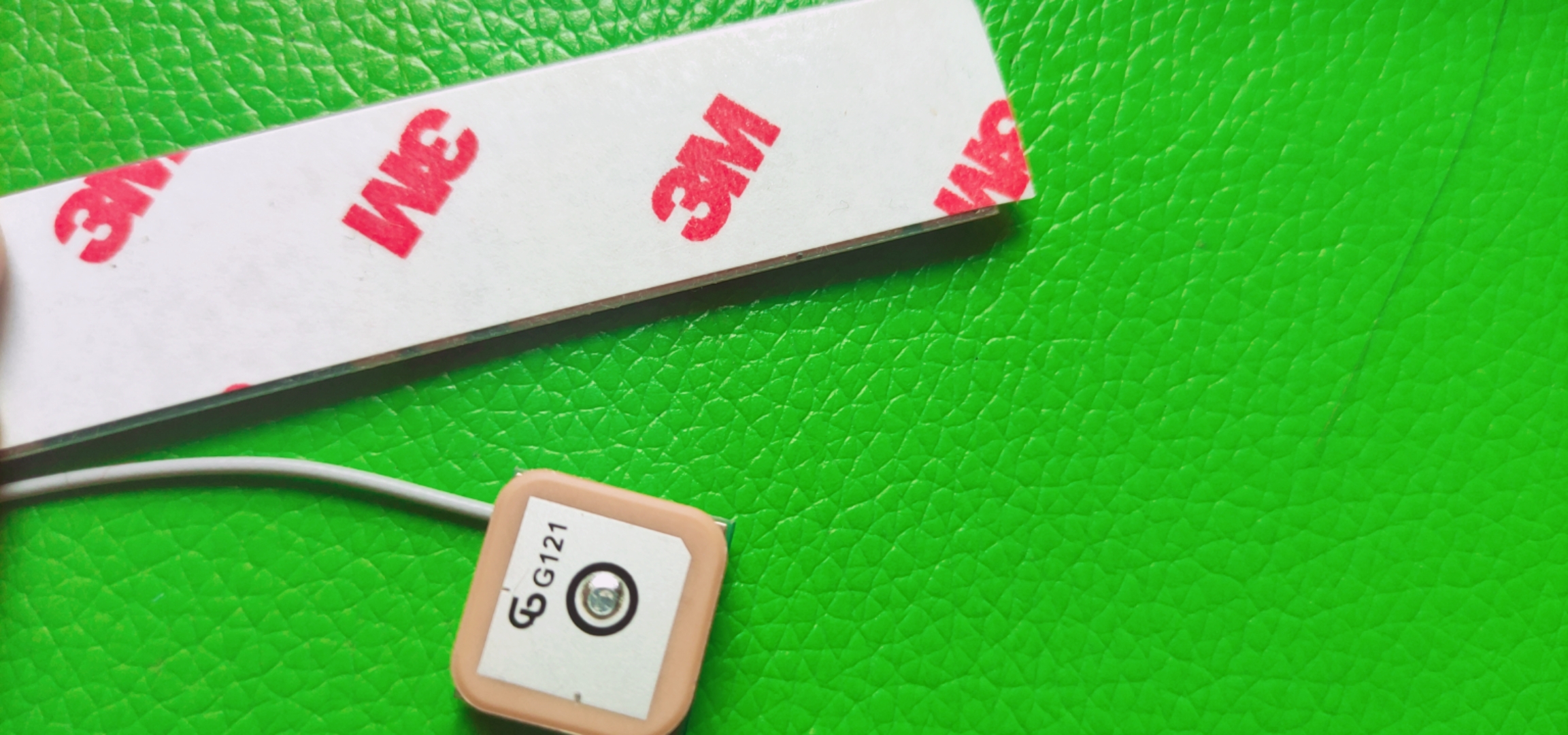

5. GNSS导航定位天线
6. NB-IoT天线

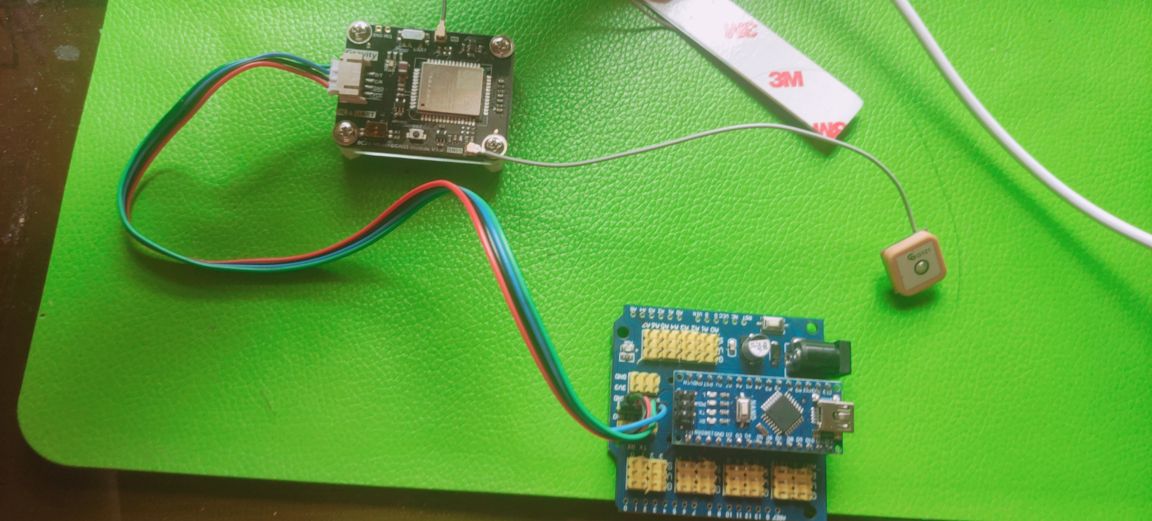

整体图

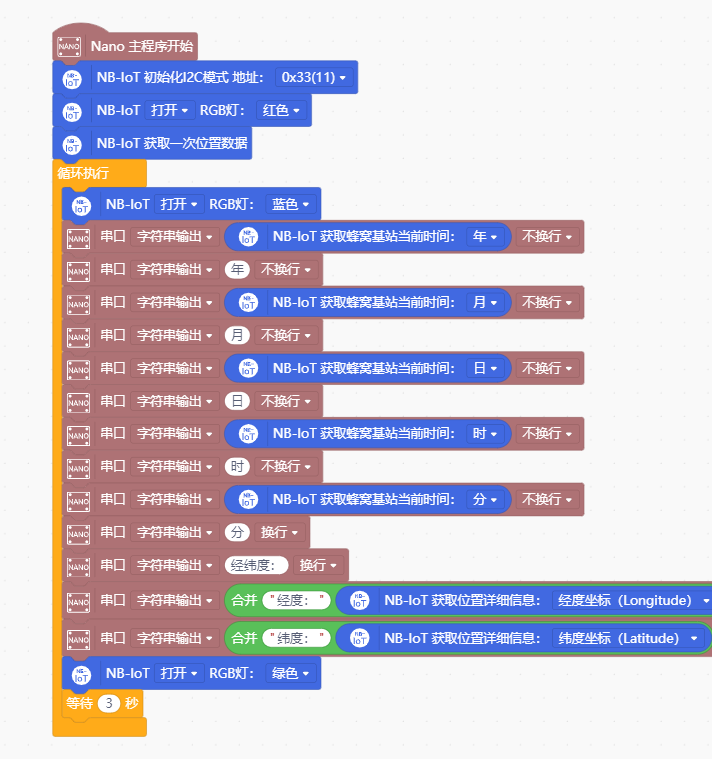

编程 Mind+

在扩展中选择用户库，输入项目网址：https://gitee.com/chenqi1233/ext-BC20_NB-IoT.git ，安装BC20的用户库。

Arduino

#include
// 创建对象
DFRobot_BC20_IIC myBC20(0x33);
// 主程序开始
void setup() {
 Serial.begin(9600);
 myBC20.changeColor(0);
 myBC20.powerOn1();
 myBC20.GPS();
 myBC20.changeColor(1);
 myBC20.changeColor(2);
 myBC20.LED_ON();
 myBC20.getQGNSSRD2();
}
void loop() {
 myBC20.LED_ON();
 Serial.print(myBC20.getLocalTime(1));
 Serial.print("年");
 Serial.print(myBC20.getLocalTime(2));
 Serial.print("月");
 Serial.print(myBC20.getLocalTime(3));
 Serial.print("日");
 Serial.print(myBC20.getLocalTime(4));
 Serial.print("时");
 Serial.print(myBC20.getLocalTime(5));
 Serial.println("分");
 Serial.println("经纬度：");
 Serial.println((String("经度：") + String(myBC20.Display_Location_Information(3))));
 Serial.println((String("纬度：") + String(myBC20.Display_Location_Information(1))));
 myBC20.LED_ON();
 delay(3000);
}

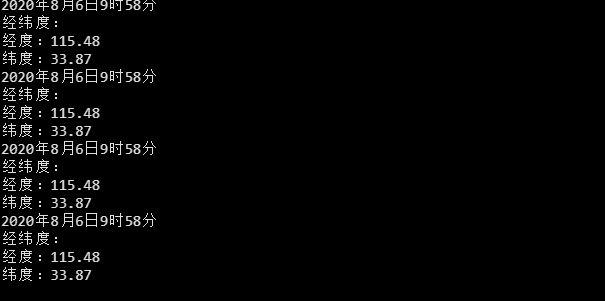

效果图

一个基于NB-IOT和GPS的定时定位器就做好了。
