OLED显示屏

前言

目前单片机、机器人或者嵌入式常用的就是LCD或者OLED屏，在前面的一篇文章里已经详细的介绍了LCD1602，在以下内容里我会详细介绍一下。普遍来说，OLED显示屏的使用会比LCD显示屏麻烦一些，所以我在介绍LCD1602的时候使用用51单片机，而在这篇介绍OLED显示屏里会用STM32。

一、介绍 基本简介

OLED（Organic Light-Emitting Diode，又称有机电激发光显示、有机发光半导体）是有机发光二极管的英文缩写。其是一种利用多层有机薄膜结构产生电致发光的器件，它很容易制作，只需要低的驱动电压，这些特征使得OLED在满足平面显示器的应用上显得非常突出。OLED显示屏比LCD更轻薄、亮度高、功耗低、响应快、清晰度高、柔性好、发光效率高。单色屏幕的像素是一个像素就是一个发光二极管。OLED是”自发光”,像素本身就是光源，所以对比度极高，显示效果很犀利，绝无朦朦胧胧、拖泥带水之感，深受爱好者追捧，可惜当前技术所限制，无法大尺寸化，价格比TFT液晶屏高得多。

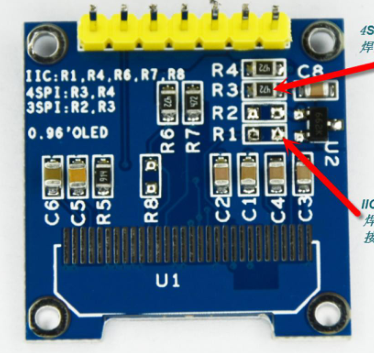

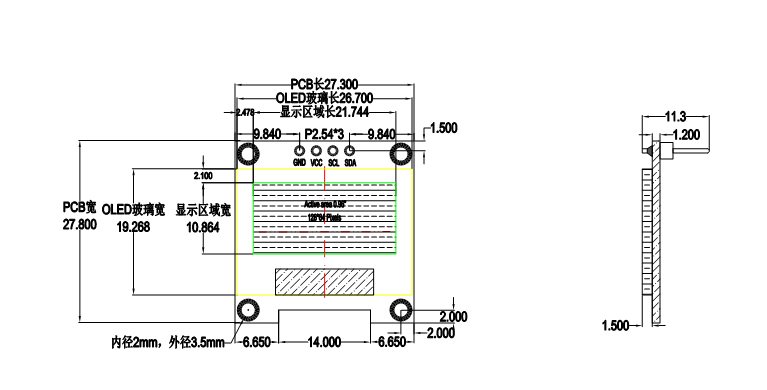

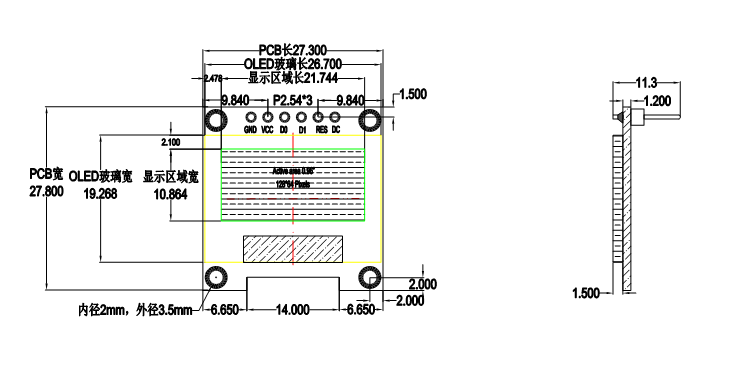

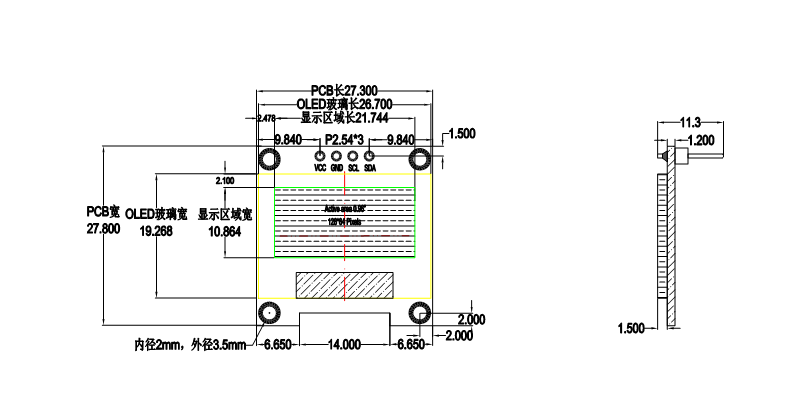

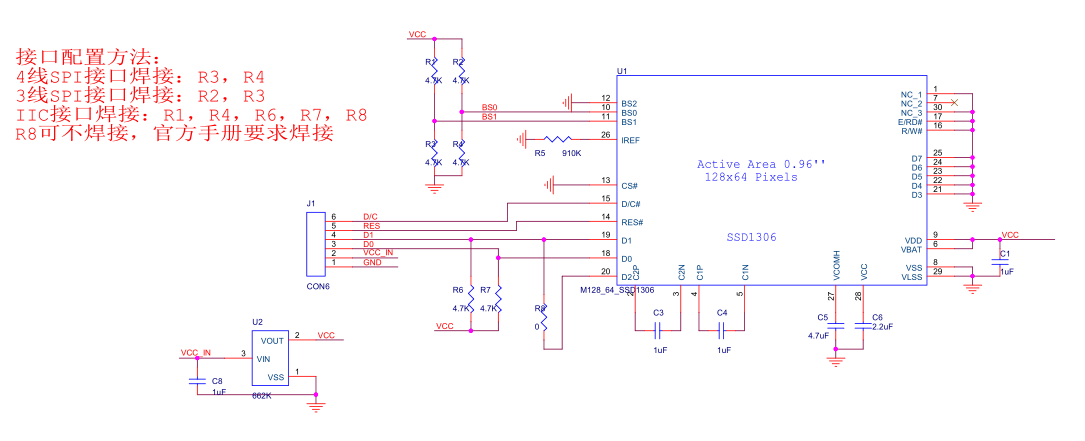

几种原理图

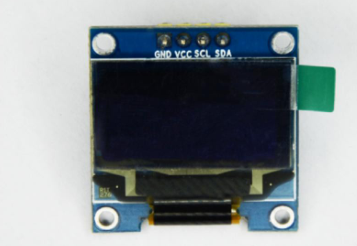

外形

二、使用实战 准备 硬件准备

1. STM32F103RCT6核心板
2. 0.96OLED显示屏
3. 杜邦线

软件准备

1. Keil 5
2. 显示屏取模软件 字模软件
3. Keil-STM32F1xx芯片包
4. STM32F10x固件库
5. 串口调试助手、STM串口下载软件、USB转串口驱动

程序 oled.h

#ifndef __OLED_H
#define __OLED_H

#include "sys.h"
#include "stdlib.h"

//-----------------测试LED端口定义----------------

#define LED_ON GPIO_ResetBits(GPIOB,GPIO_Pin_8)
#define LED_OFF GPIO_SetBits(GPIOB,GPIO_Pin_8)

//-----------------OLED端口定义----------------

#define OLED_SCLK_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_5)
#define OLED_SCLK_Set() GPIO_SetBits(GPIOA,GPIO_Pin_5)//SCL

#define OLED_SDIN_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_7)//DIN
#define OLED_SDIN_Set() GPIO_SetBits(GPIOA,GPIO_Pin_7)

#define OLED_RST_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_0)//RES
#define OLED_RST_Set() GPIO_SetBits(GPIOB,GPIO_Pin_0)

#define OLED_DC_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_1)//RES


#define OLED_CMD  0	//写命令
#define OLED_DATA 1	//写数据
#define u8 unsigned char
#define u32 unsigned int

void OLED_ClearPoint(u8 x,u8 y);
void OLED_ColorTurn(u8 i);
void OLED_DisplayTurn(u8 i);
void I2C_Start(void);
void I2C_Stop(void);
void I2C_WaitAck(void);
void Send_Byte(u8 dat);
void OLED_WR_Byte(u8 dat,u8 mode);
void OLED_DisPlay_On(void);
void OLED_DisPlay_Off(void);
void OLED_Refresh(void);
void OLED_Clear(void);
void OLED_DrawPoint(u8 x,u8 y);
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2);
void OLED_DrawCircle(u8 x,u8 y,u8 r);
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1);
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1);
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1);
void OLED_ScrollDisplay(u8 num,u8 space);
void OLED_WR_BP(u8 x,u8 y);
void OLED_ShowPicture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[]);
void OLED_Init(void);
void yemian(void);

#endif

oled.c

#include "oled.h"
#include "stdlib.h"
#include "oledfont.h"
#include "delay.h"

u8 OLED_GRAM[144][8];

//反显函数
void OLED_ColorTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
		}
	if(i==1)
		{
			OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
		}
}

//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
			OLED_WR_Byte(0xA1,OLED_CMD);
		}
	if(i==1)
		{
			OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
			OLED_WR_Byte(0xA0,OLED_CMD);
		}
}

//起始信号
void I2C_Start(void)
{
	OLED_SDIN_Set();
	OLED_SCLK_Set();
	OLED_SDIN_Clr();
	OLED_SCLK_Clr();
}

//结束信号
void I2C_Stop(void)
{
	OLED_SCLK_Set();
	OLED_SDIN_Clr();
	OLED_SDIN_Set();
}

//等待信号响应
void I2C_WaitAck(void) //测数据信号的电平
{
	OLED_SCLK_Set();
	OLED_SCLK_Clr();
}

//写入一个字节
void Send_Byte(u8 dat)
{
	u8 i;
	for(i=0;i
