一、前言

上一篇博客，我们对 ORBextractor::operator() 中调用的ComputePyramid(image)函数进行了讲解，那么接下来我们就是要分析紧跟在其后面的 ComputeKeyPointsOctTree(allKeypoints) 函数进行讲解。其代码实现位于src/ORBextractor.cc文件中。在讲解代码之前，我们先来具体的了解一下ORC特征，前面的博客我们提及到ORB特征主要由 Oriented FAST 关键点与 Rotated BRIEF 描述子两个部分组成。



二、FAST关键点

我们先来了解一下什么四FAST关键。判断一个像素点是否为FAST关键点，主要流程如下：

	1、选取像素p，假设它的亮度为Ip；

	2、设置一个阈值T（比如Ip的20%）；

	3、以像素p为中心，选取半径为3的圆上的16个像素点；

	4、假如选取的圆上，有连续的N个点的亮度大于Ip+T或小于Ip-T，那么像素p可以被认为是关键点；
	通常取12，即为FAST-12。其他常用的N取值为9和11，它们分别被称为FAST-9，FAST-11)。

	5、循环以上4步，对每一个像素执行相同操作。

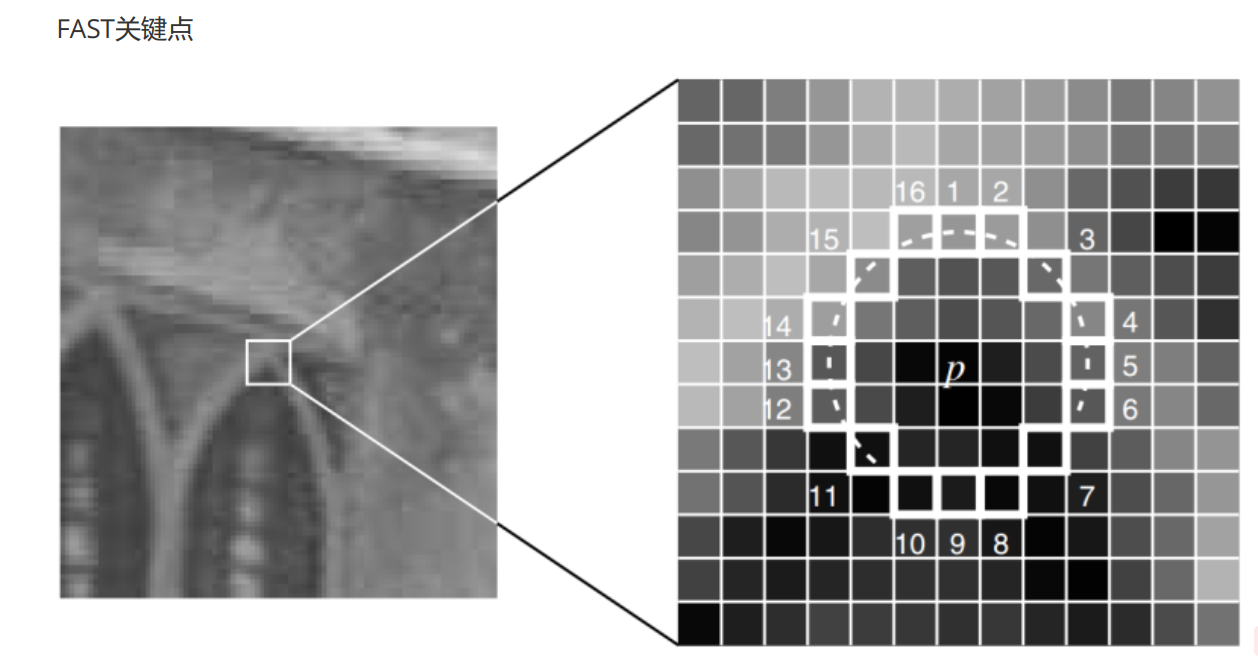

简单的图示如下: FAST是一种角点，主要检测局部像素灰度变化明显的地方，以速度快著称。它的思想是:如果一个像素与它邻域的像素差别较大(过亮或过暗),那它更可能是角点。

在FAST-12算法中，为了更高效，可以添加一项预测试操作，以快速地排除绝大多数不是角点的像素。具体操作为，对于每个像素，直接检测邻域圆上的第1，5，9，13个像素的亮度。只有当这四个像素中有三个同时大于Ip+T或小于Ip-T时，当前像素才有可能是一个角点，否则应该直接排除。这样的预测试操作大大加速了角点检测。此外，原始的FAST角点经常出现“扎堆”的现象。所以在第一遍检测之后，还需要用非极大值抑制(Non-maximal suppression)，在一定区域内仅保留响应极大值的角点， 避免角点集中的问题。

FAST特征点的计算仅仅是比较像素间亮度的差异，速度非常快，但它也有一些问题如下:

F A S T 特征点数量很大且不确定 → \color{red}{FAST特征点数量很大且不确定→} FAST特征点数量很大且不确定→FAST特征点数量很大且不确定，而我们往往希望对图像提取固定数量的特征。因此，在ORB中，对原始的FAST算法进行了改进。 我们可以指定最终要提取的角点数量N，对原始FAST角点分别计算Harris响应值，然后选取前N NN个具有最大响应值的角点，作为最终的角点集合。

F A S T 角点不具有方向信息 → \color{red}{FAST角点不具有方向信息→} FAST角点不具有方向信息→由于它固定取半径为3的圆，存在尺度问题 :远处看着像是角点的地方，接近后看可能就不是角点了。针对FAST角点不具有方向性和尺度的弱点，ORB添加了尺度和旋转的描述。尺度不变性由构建图像金字塔，并在金字塔的每一层上检测角点来实现。而特征的旋转是由灰度质心法(Intensity Centroid)实现的

金字塔我们已经在前面进行了讲解，对于灰度质心法(Intensity Centroid)稍后会进行讲解



三、代码流程

	 //用于存储所有的关键点信息
    allKeypoints.resize(nlevels);

	//循环对图像金字塔进行处理
	for (int level = 0; level
