一、前言

在上一篇博客中，我们讲解了关键点的均匀化，最后还提及到灰度质心法。那么什么是灰度质心法，其作用是用于什么?

FAST关键点，是缺少角度信息的，其会对描述子产生影响，因为描述子需要具备旋转不变性(该内容的核心再后面的章节会进行讲解)，我们首要的问题是为关键点提供角度信息。



二、理论介绍

第一步: 我们定义该区域图像的矩 ∑ x , y x p y q I ( x , y ) ， p , q = { 0 , 1 } \color{blue} \sum\limits_{x,y}x^py^qI(x,y)，p,q=\{0,1\} x,y∑​xpyqI(x,y)，p,q={0,1}式中 p , q p,q p,q 取0或者1； I ( x , y ) I(x,y) I(x,y)表示在像素坐标 ( x , y ) (x,y) (x,y) 处图像的灰度值l; m p q m_{pq} mpq​表示图像的矩。在半径为 R R R的圆形图像区域，沿两个坐标轴 ( x , y ) (x,y) (x,y)方向的图像矩分别为: m 10 = ∑ x = − R R ∑ y = − R R x I ( x , y ) \color{blue} m_{10} = \sum\limits_{x=-R}^R \sum\limits_{y=-R}^R xI(x,y) m10​=x=−R∑R​y=−R∑R​xI(x,y) m 01 = ∑ x = − R R ∑ y = − R R y I ( x , y ) \color{blue}m_{01} = \sum\limits_{x=-R}^R \sum\limits_{y=-R}^R yI(x,y) m01​=x=−R∑R​y=−R∑R​yI(x,y)圆形区域内所有像素的灰度值总和为: m 00 = ∑ x = − R R ∑ y = − R R I ( x , y ) \color{blue} m_{00} = \sum\limits_{x=-R}^R \sum\limits_{y=-R}^R I(x,y) m00​=x=−R∑R​y=−R∑R​I(x,y)

第二步: 图像的质心为: C = ( c x , c y ) = ( m 10 m 00 , m 01 m 00 ) \color{blue} C=(c_x,c_y) = (\frac{m_{10}}{m_{00}}, \frac{m_{01}}{m_{00}}) C=(cx​,cy​)=(m00​m10​​,m00​m01​​)

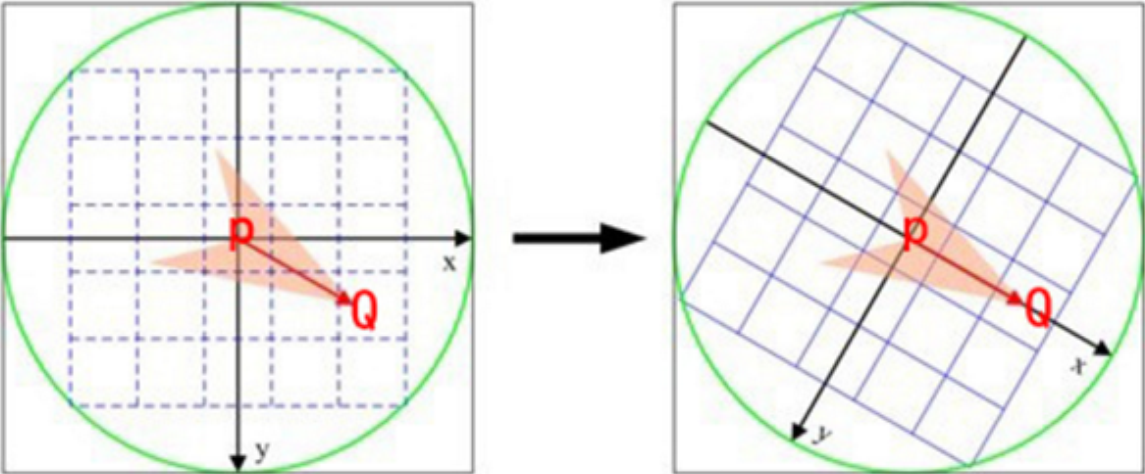

第三步: 关键点的"主方向"就可以表示为从圆形图像形心 O O O 指向质心 C C C 的方向向量 O C → \overrightarrow{OC} OC ，于是关键点的旋转角度记为： θ = a r c t a n 2 ( x y , c x ) = a r c t a n 2 ( m 01 , m 10 ) \color{blue} \theta=arctan2(x_y,c_x)=arctan2(m_{01},m_{10}) θ=arctan2(xy​,cx​)=arctan2(m01​,m10​)以上就是灰度质心法求关键点旋转角度的问题。下图 P P P 为几何中心， Q Q Q 为灰度质心：

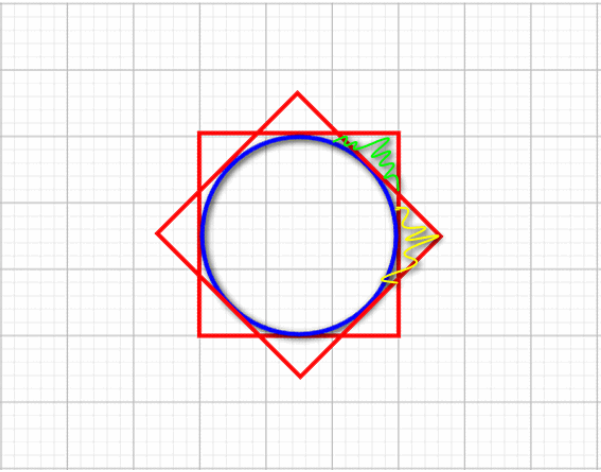

  思考: 为什么计算灰度质心的时候，是选择一个圆中的像素，而不是一个正方形。这是因为圆具备旋转不变的性质。比如说，一张图像中确定一个像素的质心之后，图像发生了旋转。这个时候，如果我们选择以该像素为中心，计算正方形区域内的像素的矩 m 01 m_{01} m01​, m 10 m_{10} m10​, m 00 m_{00} m00​就会发生变化，这样质心就发生改变。但是如果计算圆内的像素。只要半径保持不变，那么他的像素就不会发生变化。如下图所示： 可以看到正方形旋转的时候，蓝色与黄色区域的像素是不一样的。

三、代码流程

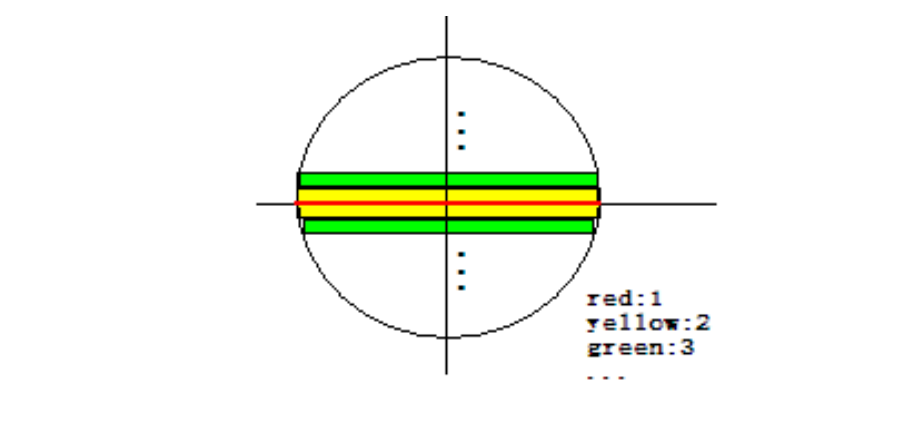

代码中计算灰度质心的时候，还采用了一些其他的技巧，下面是一个简单的图示: 比如说源码求 m 00 m_{00} m00​ 的时候，其需要计算圆内所有像素值的总和，其是先求红色行像素值总和(一列)，然后在求黄色列像素值总和(两列)，再接着求绿色列总和(两列)。依次递推下去。然后把所有列的和相加起来，就是圆内像素值的总和。

使用这种方式进行计算，在代码实现的时候，就需要一些已知量，比如黄色列的坐标索，或者说知道黄色列这一列一共有多少个像素。代码中是如何实现计算的呢，我们先来看下图： 上图的 V , U V,U V,U 分别表示坐标轴，以及圆的半径，然后使用勾股定理进行计算。但是代码中用到了一个技巧，就是只用对称的方式进行计算，以 AB 为对称轴进行计算。该坐标的计算代码位于 src/ORBextractor.cc 的 ORBextractor::ORBextractor() 函数中，该函数我们在前面的博客中有进行讲解过:

ORBextractor::ORBextractor(int _nfeatures,		//指定要提取的特征点数目
                           float _scaleFactor,	//指定图像金字塔的缩放系数
                           int _nlevels,		//指定图像金字塔的层数
                           int _iniThFAST,		//指定初始的FAST特征点提取参数，可以提取出最明显的角点
                           int _minThFAST):		//如果初始阈值没有检测到角点，降低到这个阈值提取出弱一点的角点
    nfeatures(_nfeatures), scaleFactor(_scaleFactor), nlevels(_nlevels),
    iniThFAST(_iniThFAST), minThFAST(_minThFAST)//设置这些参数
{
	......
	......
	......
   //This is for orientation
    //下面的内容是和特征点的旋转计算有关的
    // pre-compute the end of a row in a circular patch
    //预先计算圆形patch中行的结束位置
    //+1中的1表示那个圆的中间行
    umax.resize(HALF_PATCH_SIZE + 1);

    //cvFloor返回不大于参数的最大整数值，cvCeil返回不小于参数的最小整数值，cvRound则是四舍五入
    int v,		//循环辅助变量
        v0,		//辅助变量
        vmax = cvFloor(HALF_PATCH_SIZE * sqrt(2.f) / 2 + 1);	//计算圆的最大行号，+1应该是把中间行也给考虑进去了
                //NOTICE 注意这里的最大行号指的是计算的时候的最大行号，此行的和圆的角点在45°圆心角的一边上，之所以这样选择
                //是因为圆周上的对称特性

    //这里的二分之根2就是对应那个45°圆心角

    int vmin = cvCeil(HALF_PATCH_SIZE * sqrt(2.f) / 2);
    //半径的平方
    const double hp2 = HALF_PATCH_SIZE*HALF_PATCH_SIZE;

    //利用圆的方程计算每行像素的u坐标边界（max）
    for (v = 0; v = vmin; --v)
    {
        while (umax[v0] == umax[v0 + 1])
            ++v0;
        umax[v] = v0;
        DEBUG("%d=%d", v, v0);
        ++v0;
    }

比如这里的半径 HALF_PATCH_SIZE = 15, 其计算出来的 umax 数值为:

	umax[0] == 15
	umax[1] == 15
	umax[2] == 15
	umax[3] == 15
	umax[4] == 14
	umax[5] == 14
	umax[6] == 14
	umax[7] == 13
	umax[8] == 13
	umax[9] == 12
	umax[10] == 11
	umax[11] == 10
	umax[12] == 9
	umax[13] == 8
	umax[14] == 6
	umax[15] == 3

其上 u m a x [ 0 ] = = 15 \color{red}{umax[0] == 15} umax[0]==15 意思表示，当 V = 0 V=0 V=0，在该行参数计算的像素个数为15个( U > 0 方向上 U>0方向上 U>0方向上)。 u m a x [ 1 ] = = 15 \color{red}{umax[1] == 15} umax[1]==15 意思表示，当 V = 1 V=1 V=1，在该行参与计算的像素个数为15个( U > 0 方向上 U>0方向上 U>0方向上), 依次递推。



四、源码注释

灰度质心角度计算于 src/ORBextractor.cpp 中被 ORBextractor::ComputeKeyPointsOctTree() 调用，其函数名为 computeOrientation(), 实现具体过程图下:

/**
 * @brief 计算特征点的方向
 * @param[in] image                 特征点所在当前金字塔的图像
 * @param[in & out] keypoints       特征点向量
 * @param[in] umax                  每个特征点所在图像区块的每行的边界 u_max 组成的vector
 */
static void computeOrientation(const Mat& image, vector& keypoints, const vector& umax)
{
    // 遍历所有的特征点
    for (vector::iterator keypoint = keypoints.begin(),
         keypointEnd = keypoints.end(); keypoint != keypointEnd; ++keypoint)
    {
        // 调用IC_Angle 函数计算这个特征点的方向
        keypoint->angle = IC_Angle(image, 			//特征点所在的图层的图像
                                   keypoint->pt, 	//特征点在这张图像中的坐标
                                   umax);			//每个特征点所在图像区块的每行的边界 u_max 组成的vector
    }
}

/**
 * @brief 这个函数用于计算特征点的方向，这里是返回角度作为方向。
 * 计算特征点方向是为了使得提取的特征点具有旋转不变性。
 * 方法是灰度质心法：以几何中心和灰度质心的连线作为该特征点方向
 * @param[in] image     要进行操作的某层金字塔图像
 * @param[in] pt        当前特征点的坐标
 * @param[in] u_max     图像块的每一行的坐标边界 u_max
 * @return float        返回特征点的角度，范围为[0,360)角度，精度为0.3°
 */
static float IC_Angle(const Mat& image, Point2f pt,  const vector & u_max)
{
    //图像的矩，前者是按照图像块的y坐标加权，后者是按照图像块的x坐标加权
    int m_01 = 0, m_10 = 0;

    //获得这个特征点所在的图像块的中心点坐标灰度值的指针center
    const uchar* center = &image.at (cvRound(pt.y), cvRound(pt.x));

    // Treat the center line differently, v=0
    //这条v=0中心线的计算需要特殊对待
    //后面是以中心行为对称轴，成对遍历行数，所以PATCH_SIZE必须是奇数
    for (int u = -HALF_PATCH_SIZE; u
