自定义材质面板

之前遇到过一些朋友问怎么在材质面板里定义类似于bool这种变量，控制一些代码的执行。我们当然可以写一个C#文件来自定义材质面板，就像Unity为Standard Shader写材质面板一样（你可以在built-in shader包里找到这些文件），但这样有时候太麻烦了。实际上，有一种更简单的方法，不需要写额外的C#文件就可以直接在shader里定义类似bool、enum这种简单的变量，Unity为这些变量提供了内置的材质面板。而这就是通过MaterialPropertyDrawer（当然我们也可以重写内置的MaterialPropertyDrawer，但太麻烦我就不写了）。

示例

总体来说，MaterialPropertyDrawers内置了4种最常见的面板：ToggleDrawer，EnumDrawer，KeywordEnumDrawer，PowerSliderDrawer。

类别描述ToggleDrawer把一个类型为float的属性显示为一个开关，它的值要么是0要么是1。当选中它时，Unity还会设置一个名为大写属性名_ON（可以自定义名字）的shader feature（需要在shader里使用”#pragma shader_feature”来定义它），我们可以在shader里用过#if、#ifdef或者#if defined关键词来判断它当前是否被开启。EnumDrawer把一个类型为float的属性显示为一个下拉列表。可以使用UnityEngine.Rendering命名空间下的各种状态来设置对应的渲染状态，例如ZWrite、ZTest、Blend等。据实验推测，这个值不可以随便定义，老老实实用UnityEngine.Rendering。KeywordEnum和EnumDrawer类似，也会把一个类型为float的属性显示为一个下拉列表，但不同的是它会定义一组shader keyword（需要在shader里使用”#pragma multi_compile”来定义它们）。这些keyword的名字是大写属性名_枚举名。同样，我们可以在shader里用过#if、#ifdef或者#if defined配合#elif来判断当前选择是哪个keyword。最多同时支持9个keywords。PowerSliderDrawer显示一个非线性响应的滑动条，其中PowerSliderDrawer中的参数指定了底数，然后我们再根据Range()来指定范围。其实简单说来就是滑动条上的数值不再是均匀变化了，而是进行变化，但我们在shader里还是可以直接访问到一个float数值。

下面的代码没有任何实际意义，只是为了演示四种面板：

1.
   Shader "Custom/Material Property Drawer Example"
2.
   {
3.
   Properties
4.
   {
5.
   // Header creates a header text before the shader property.
6.
   [Header(Material Property Drawer Example)]
7.
   // Space creates vertical space before the shader property.
8.
   [Space]
9.

10.
    _MainTex ("Main Tex", 2D) = "white" {}
11.
    _SecondTex ("Second Tex", 2D) = "white" {}
12.

13.
    // Large amount of space
14.
    [Space(50)]
15.

16.
    // Toggle displays a **float** as a toggle.
17.
    // The property value will be 0 or 1, depending on the toggle state.
18.
    // When it is on, a shader keyword with the uppercase property name +"_ON" will be set,
19.
    // or an explicitly specified shader keyword.
20.
    [Toggle] _Invert ("Invert color?", Float) = 0
21.

22.
    // Will set "ENABLE_FANCY" shader keyword when set
23.
    [Toggle(ENABLE_FANCY)] _Fancy ("Fancy?", Float) = 0
24.

25.
    // Enum displays a popup menu for a **float** property.
26.
    // You can supply either an enum type name
27.
    // (preferably fully qualified with namespaces, in case there are multiple types),
28.
    // or explicit name/value pairs to display.
29.
    // Up to **7** name/value pairs can be specified
30.
    [Enum(UnityEngine.Rendering.BlendMode)] _SrcBlend ("Src Blend Mode", Float) = 1
31.
    [Enum(UnityEngine.Rendering.BlendMode)] _DstBlend ("Dst Blend Mode", Float) = 1
32.
    [Enum(Off, 0, On, 1)] _ZWrite ("ZWrite", Float) = 0
33.
    [Enum(UnityEngine.Rendering.CompareFunction)] _ZTest ("ZTest", Float) = 0
34.
    [Enum(UnityEngine.Rendering.CullMode)] _Cull ("Cull Mode", Float) = 1
35.

36.
    // KeywordEnum displays a popup menu for a **float** property, and enables corresponding shader keyword.
37.
    // This is used with "#pragma multi_compile" in shaders, to enable or disable parts of shader code.
38.
    // Each name will enable "property name" + underscore + "enum name", uppercased, shader keyword.
39.
    // Up to **9** names can be provided.
40.
    [KeywordEnum(None, Add, Multiply)] _Overlay ("Overlay mode", Float) = 0
41.

42.
    // PowerSlider displays a slider with a non-linear response for a Range shader property.
43.
    // A slider with 3.0 response curve
44.
    [PowerSlider(3.0)] _Shininess ("Shininess", Range (0.01, 1)) = 0.08
45.
    }
46.
    SubShader
47.
    {
48.
    Tags { "Queue"="Transparent" "RenderType"="Transparent" }
49.
    Blend [_SrcBlend] [_DstBlend]
50.
    ZWrite [_ZWrite]
51.
    ZTest [_ZTest]
52.
    Cull [_Cull]
53.

54.
    Pass
55.
    {
56.
    CGPROGRAM
57.
    // Need to define _INVERT_ON shader keyword
58.
    #pragma shader_feature _INVERT_ON
59.
    // Need to define _INVERT_ON shader keyword
60.
    #pragma shader_feature ENABLE_FANCY
61.
    // No comma between features
62.
    #pragma multi_compile _OVERLAY_NONE _OVERLAY_ADD _OVERLAY_MULTIPLY
63.

64.
    #pragma vertex vert
65.
    #pragma fragment frag
66.

67.
    #include "UnityCG.cginc"
68.

69.
    sampler2D _MainTex;
70.
    float4 _MainTex_ST;
71.
    sampler2D _SecondTex;
72.
    float4 _SecondTex_ST;
73.
    float _Shininess;
74.

75.
    struct appdata
76.
    {
77.
    float4 vertex : POSITION;
78.
    float2 uv : TEXCOORD0;
79.
    };
80.

81.
    struct v2f
82.
    {
83.
    float4 uv : TEXCOORD0;
84.
    float4 vertex : SV_POSITION;
85.
    };
86.

87.
    v2f vert (appdata v)
88.
    {
89.
    v2f o;
90.
    o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
91.
    o.uv.xy = TRANSFORM_TEX(v.uv, _MainTex);
92.
    o.uv.zw = TRANSFORM_TEX(v.uv, _SecondTex);
93.
    return o;
94.
    }
95.

96.
    fixed4 frag (v2f i) : SV_Target
97.
    {
98.
    // sample the texture
99.
    fixed4 col = tex2D(_MainTex, i.uv.xy);
100.

101.
     // Use #if, #ifdef or #if defined
102.
     #if _INVERT_ON
103.
     col = 1 - col;
104.
     #endif
105.

106.
     // Use #if, #ifdef or #if defined
107.
     #if ENABLE_FANCY
108.
     col.r = 0.5;
109.
     #endif
110.

111.
     fixed4 secCol = tex2D(_SecondTex, i.uv.zw);
112.

113.
     #if _OVERLAY_ADD
114.
     col += secCol;
115.
     #elif _OVERLAY_MULTIPLY
116.
     col *= secCol;
117.
     #endif
118.

119.
     col *= _Shininess;
120.

121.
     return col;
122.
     }
123.
     ENDCG
124.
     }
125.
     }
126.
     }

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47
• 48
• 49
• 50
• 51
• 52
• 53
• 54
• 55
• 56
• 57
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• 69
• 70
• 71
• 72
• 73
• 74
• 75
• 76
• 77
• 78
• 79
• 80
• 81
• 82
• 83
• 84
• 85
• 86
• 87
• 88
• 89
• 90
• 91
• 92
• 93
• 94
• 95
• 96
• 97
• 98
• 99
• 100
• 101
• 102
• 103
• 104
• 105
• 106
• 107
• 108
• 109
• 110
• 111
• 112
• 113
• 114
• 115
• 116
• 117
• 118
• 119
• 120
• 121
• 122
• 123
• 124
• 125
• 126

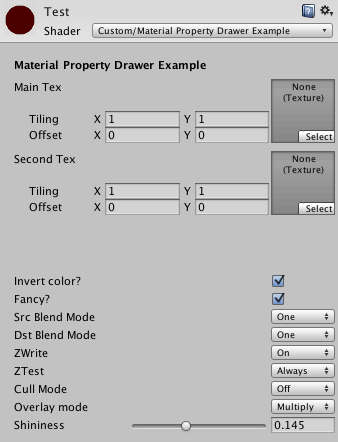

得到的面板是这样的：





上面的代码基本显示了所有可能的例子。有一点需要注意的是使用#pragma multi_compile声明多个keyword时，每个keyword之间是没有逗号的，而官网里的有逗号，这是不对的。

除了上面的四种内置属性面板外，还有一些装饰性的内置drawer，例如Space和Header。在上面的例子里，我们在它们的后面直接写属性，像下面这样：

[Space] _Prop1 ("Prop1", Float) = 0

• 1

装饰性drawer的后面有没有紧跟属性都是可以的。

shader feature和shader keyword

从上面的内容，我们知道可以使用#pragma shader_feature和#pragma multi_compile来实现“只写一份代码但实现不同功能”的目的。但世界上没有免费的午餐，Unity实际上只是在背后生成了很多份有少许不同的shader变种（shader variants），每个变种包含了不同的keyword而已，没什么非常神奇的地方。

当我们在代码里写到：

#pragma multi_compile _OVERLAY_NONE _OVERLAY_ADD _OVERLAY_MULTIPLY

• 1

Unity就生成了3个shader变种，每个对应开启其中的一个keyword。

如果我们再添加新的定义：

#pragma shader_feature ENABLE_FANCY

• 1

Unity会再分别为是否开启ENABLE_FANCY来生成两种变种，也就是一共生成了3*2=6个shader变种。因此，当我们定义了大量的feature或者keyword的时候，就会出现有大量的变种！（而且Unity允许的keyword数目也是有限制的。）

#pragma shader_feature和#pragma multi_compile的区别

那么#pragma shader_feature和#pragma multi_compile有什么区别呢？实际上，#pragma shader_feature是#pragma multi_compile的子集，#pragma shader_feature生成的变种一个是不包含任何keyword的，一个是包含某个keyword的。我们可以使用#pragma multi_compile来实现同样的目的，只需要使用一个全是下划线的名字来表示不使用任何keyword即可。下面的两句话是在大多数情况下等价的：

1.
   #pragma shader_feature ENABLE_FANCY
2.
   #pragma multi_compile __ ENABLE_FANCY

• 1
• 2

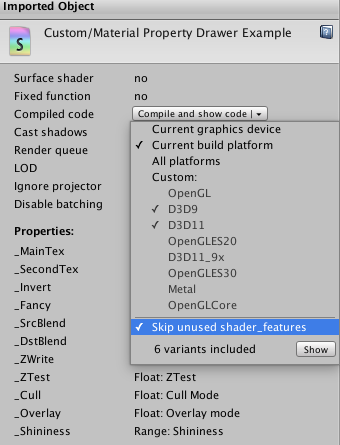

但区别在于，使用multi_compile来定义keyword的话Unity是一定会生成所有变种的，。而如果使用的是shader_feature的话，如果有些keyword我们实际上并没有使用到，Unity也不会为这些生成shader变种，我们可以在shader的代入面板里看到到底实际生成了多少个变种：





因此（非常重要！！！），shader_feature适用于那些会在材质面板中直接设置的情况，而如果需要在脚本里通过DisableKeyword和EnableKeyword来开启或关闭keyword的话就应该使用multi_compile。（栽过坑啊！！！）并且不要在#pragma后面写注释！！！如果要在脚本里通过Shader.DisableKeyword来控制keyword的开关的话，不要在Properties里写KeywordEnum，这样可能会导致脚本里的设置失效（可以重新建一个材质解决）。但如果是使用material.DisableKeyword来设置的话，就不会有这个问题，原因暂时不明。

实际上，Unity的surface shader能够有那样强大的功能也是依靠了这样的机制。也包括我们在通过使用#pragma multi_compile_fwdbase或multi_compile_fwdadd这样的代码时，我们之所以需要使用这样的语句就是因为Unity为forward pass等内置了一些shader keyword，而我们通过这些语句来让unity为不同的光照pass生成不同的shader变种，否则的话我们的shader就一种类型，只能包含特定的任务，无法为多类型的光源等进行不同的服务。

当然，我们可以独立使用#pragma shader_feature和#pragma multi_compile，而不必一定要和MaterialPropertyDrawer配合使用。我们可以直接在代码里通过Material.EnableKeyword和Material.DisableKeyword来局部开启某些keyword，也可以通过Shader.EnableKeyword和Shader.DisableKeyword来全局开启。

参考链接：http://docs.unity3d.com/Manual/SL-MultipleProgramVariants.html
