Unity UI Toolkit学习笔记-Runtime UI 案例实践

🥞环境搭建 💡新建RuntimeTheme

Editor和Runtime两个不同的Theme 默认的字体大小 尺寸等配置不同，会影响到ui的布局。

💡新建UXML

打开UI Builder创建新的UXML文件并保存到本地。

💡设置Theme

选择前面创建的Unity Defualt Runtime Theme初始化 画布；

💡设置自动匹配GameView

让画布始终与GameView保持一致

🍤添加UI 元素

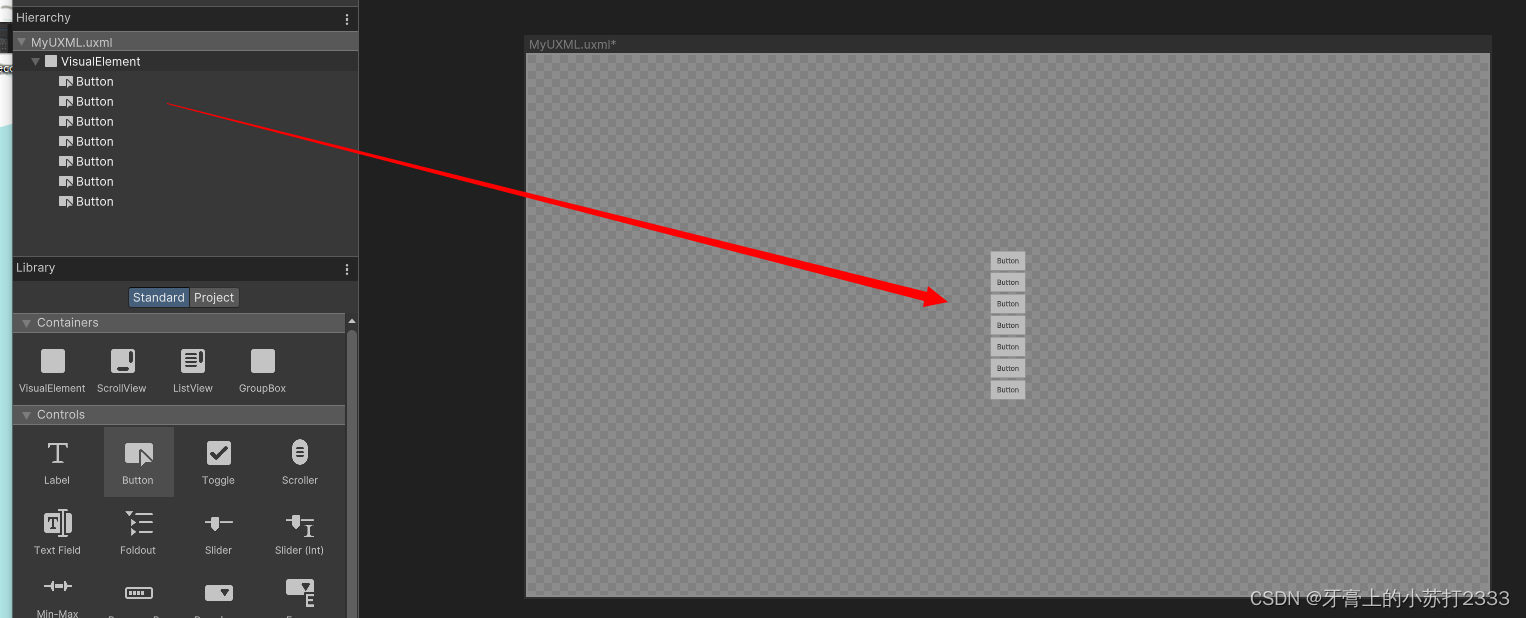

💡.从Library中拖拽一个VisualElement 到Hierarchy中。 💡.选中添加的元素找到Flex并把里面的Grow值设置为1，这样它就会填充整个画布。 💡.为了让这个元素内的子元素在屏幕中间排列，需要设置 Align Items和Justify Content为Center。 可以试着添加其它ui元素到这个VisualElement下就可以看到居中排列的效果。 💡.可以在Background > Color中设置背景色 💡.在前面创建的VisualElement下新增一个VisualElement，作为后面左右排列的UI 的父节点。

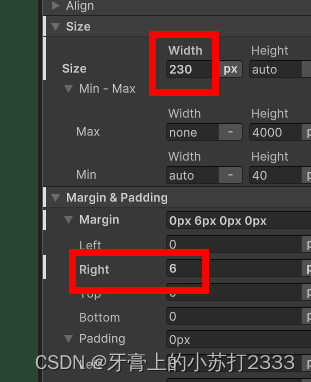

💡.设置该节点Flex-Direction为 从左到右排列（row）,再设置固定高度为350像素。 💡.拖拽一个ListView到刚刚添加的VisualElement下，并双击它重命名为CharacterList，重命名后可以通过脚本进行访问。 💡.设置CharacterList固定宽度为230px，Margin > Right 为6px 设置Background > Color、Border > Color,Width,Radius 💡.添加一个VisualElement到CharacterList同级下，设置Align Item为Flex-End,Justify Content为Space-Between,这个节点作为人物详情显示和按钮的父节点。

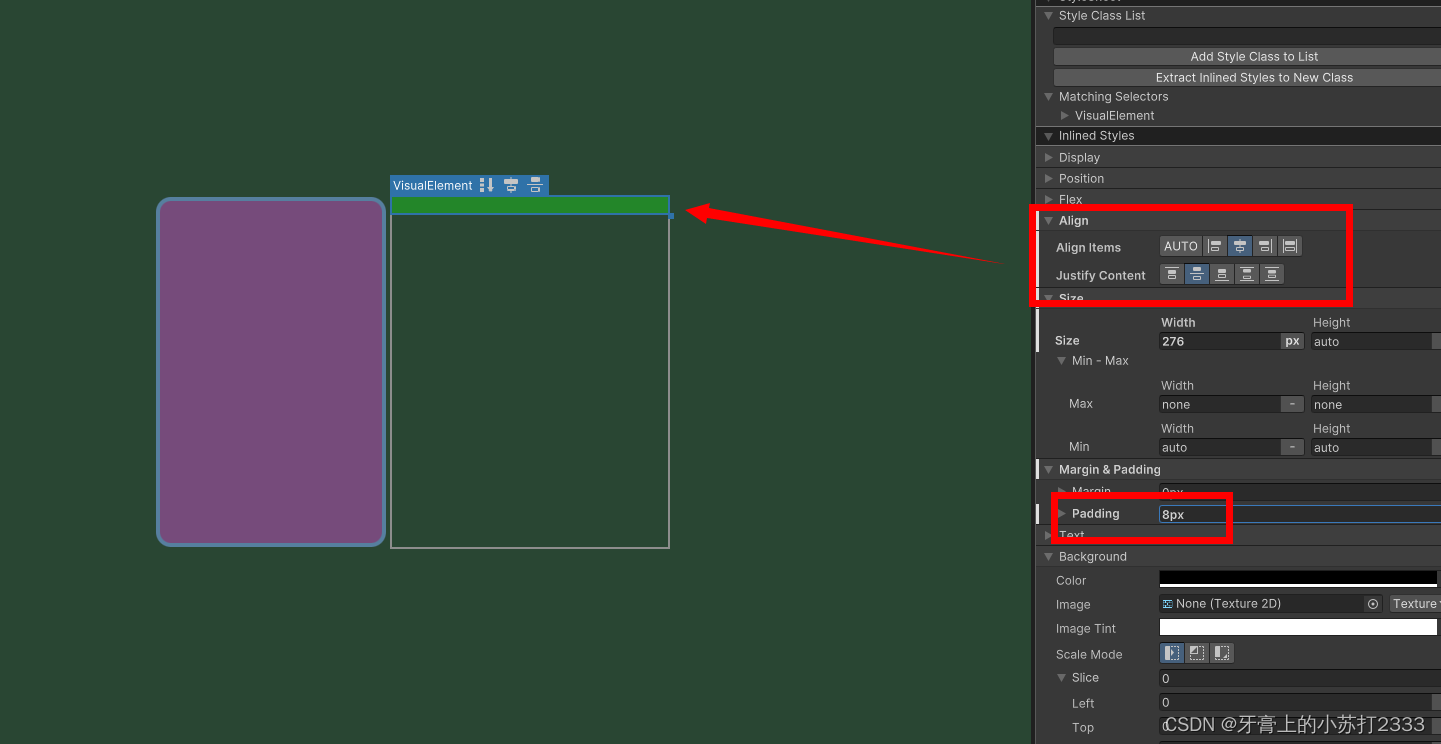

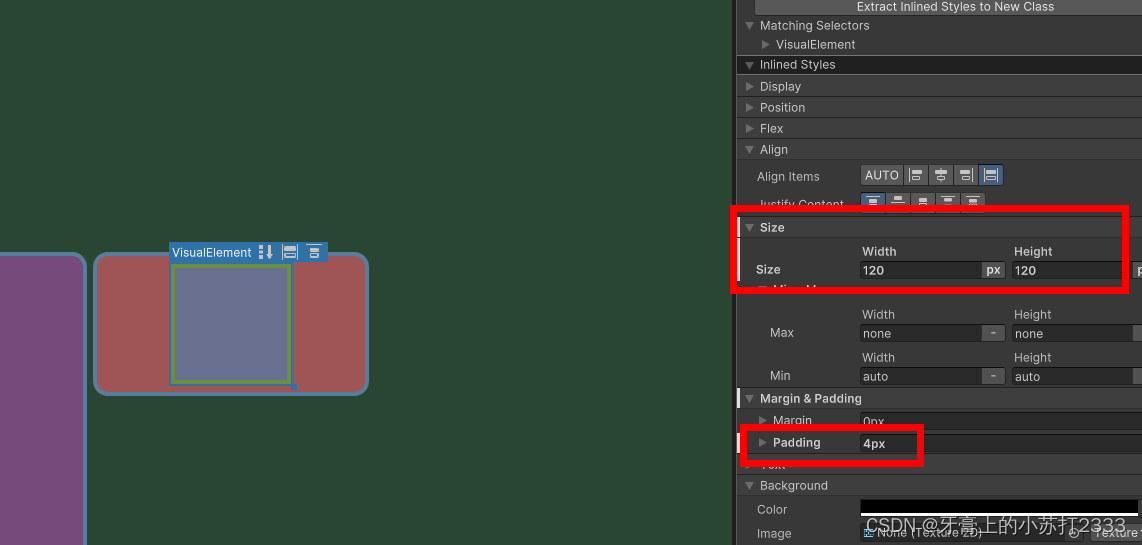

💡.再新建一个VisualElement到前面的节点中作为任务详情面板。当用户点击CharacterList中的item时它会显示人物的头像、名称、班级。 设置固定宽度为276px，Align Item 和 Justify Content 为Center，再设置Padding为8px让它的子元素与边缘保持距离。 还可以设置背景色和边框 💡.接下来要添加人物详情中的每个子元素。首先是人物头像，它由背景框和前景图像组成，添加一个VisualElement到人物详情层中，设置固定尺寸为120x120px,Padding为4px，这样头像就不会接触到边框。 也可以设置边框样式和背景颜色。 💡.这时再添加一个VisualElement放到刚刚的头像框中显示头像图片，重命名为CharacterPortrait这样后面可以通过脚本访问,设置Flex > Grow为1 保证撑满空间 设置 Background > Scale Mode 为 Scale to Fit,这样图片会按正确的比例充满画布。 💡.添加两个Label到人物详情根节点中，分别重命名为CharacterName和CharacterClass，显示人物名称和班级信息。 为了突出人物名称，可以设置它的字体大小为18，再设置加粗

💡.添加一个Buttion到右边的UI 容器中，重命名为SelectCharacterBtn,后面通过脚本根据CharacterList中item的选中或取消来控制激活或禁用它，设置固定宽度为150px,并修改Label为Select Character

可以修改按钮的颜色、边框样式 💡.最后Ctrl+s保存

🍥设置场景

我们将在本节学会在运行时加载显示前面编辑好的ui 模板。

💡创建PanelSettings

这个是用来配置屏幕相关的设置，比如缩放模式、渲染顺序，还定义了你的UI在UI Toolkit Debugger中显示的名字。

💡创建UI Document物体

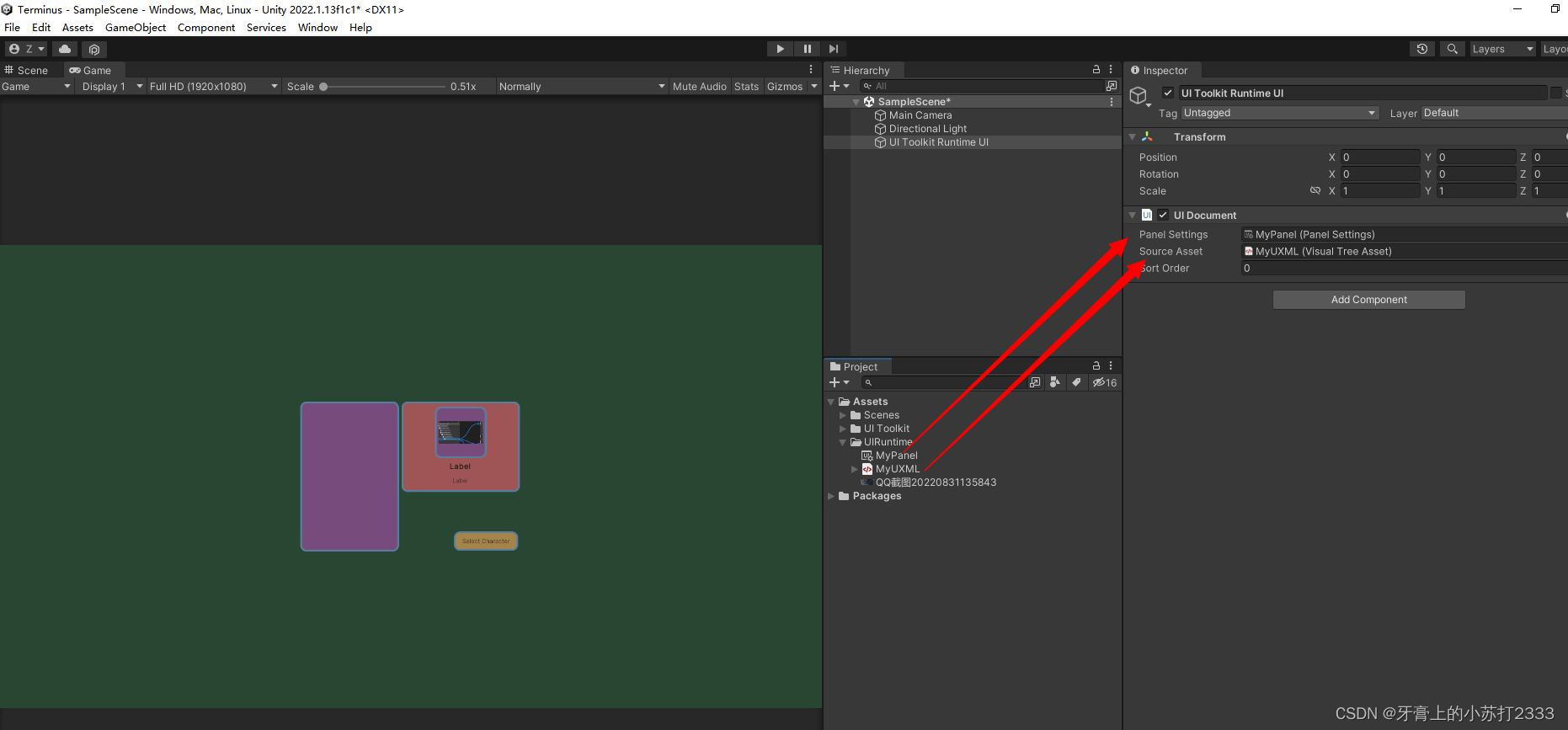

新建一个空物体并挂上UIDocument组件。 把之前创建的MyPanel、MyUXML赋值到对应的槽内，即可看到Game窗口显示出了之前做的UI*★,°*:.☆(￣▽￣)/$:*.°★* 。

🎭添加测试数据

新建CharacterData.cs定义人物信息

using System.Collections.Generic;
using UnityEngine;
public enum ECharacterClass
{
    Knight,Ranger,Wizard
}
[System.Serializable]
public class CharacterDataInfo
{
    public string m_CharacterName;
    public ECharacterClass m_Class;
    public Texture m_PortraitImg;
}
[CreateAssetMenu]
public class CharacterDatas : ScriptableObject
{
    public List m_AllCharacters;
}

[CreateAssetMenu]特性可以在创建菜单中新增一个入口快速实例化CharacterData 配置人物信息

🍰创建人物信息列表项UI 模板

添加到ListView的item由一个背景框和人物名称构成 打开UI Builder (Window > UI Toolkit > UI Builder)新建一个UXML 并保存为ListItem.uxml. 💡.添加一个VisualElement作为背景 💡.添加一个Label到背景下并重命名为CharacterName,以便后续通过脚本访问，设置字体大小为18并加粗居中

🌭 创建列表项控制脚本

新建CharacterListItemCtrl.cs脚本，用于处理信息显示。

using UnityEngine.UIElements;

public class CharacterListItemCtrl
{
    Label m_NameLabel;
    public void SetVisualElement(VisualElement visualEle) {
        m_NameLabel = visualEle.Q("CharacterName");
    }
    public void SetCharacterData(CharacterDataInfo characterData) {
        m_NameLabel.text = characterData.m_CharacterName;
    }
}

🍣创建CharacterList控制脚本

新建CharacterListCtrl.cs用来实例化列表

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
    public void InitializeCharacterList(VisualElement root,VisualTreeAsset  listElementTemplate,List datas) {

    }
}

🍨创建全局UI控制脚本

像前面创建的CharacterListItemCtrl.ce、CharacterListCtrl.cs不是MonoBehaviour,需要创建MainView.cs实例化它们并把VisualTree传给它们；

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class MainView : MonoBehaviour
{
    [SerializeField,Header("item 模板")]
    VisualTreeAsset m_ListItemTemplate;
    [SerializeField,Header("人物 信息")]
    public CharacterDatas characterInfos;
    private void OnEnable()
    {
        //UIDocument会实例化 UXML
        var uiDoc = GetComponent();

        //初始化人物信息列表控制器,把ui根节点和item模板传给它
        var characterListCtrl = new CharacterListCtrl();
        characterListCtrl.InitializeCharacterList(root:uiDoc.rootVisualElement,listElementTemplate:m_ListItemTemplate,datas:characterInfos.m_AllCharacters);
    }
}

把MainView.cs挂到UI物体上，并把ListItem.uxml赋值到ListItemTemplate上和实例化的CharcterData赋值到CharacterInfos上。

🥠 获取UI 元素引用

在CharacterListCtrl.cs中使用UQuery查找UI元素。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
    private List datas; //人物数据
    VisualTreeAsset itemTemplate; //列表item 模板

    ListView ui_characterListView; //人物信息列表ui
    [SerializeField]
    private string name_characterListView;

    Label ui_characterClassLabel;  //人物类别ui
    [SerializeField]
    private string name_characterClassLabel;

    Label ui_characterNameLabel;    //人物名称ui
    [SerializeField]
    private string name_characterNameLabel;

    VisualElement ui_characterPortrait; //人物头像ui
    [SerializeField]
    private string name_characterPortrait;

    Button ui_SelectCharacterBtn; //选择人物按钮ui
    [SerializeField]
    private string name_SelectCharacterBtn;

    public void InitializeCharacterList(VisualElement root,VisualTreeAsset  listElementTemplate,List datas) {
        this.datas = datas;

        itemTemplate = listElementTemplate;

        ui_characterListView    = root.Q(name_characterListView);
        ui_characterClassLabel  = root.Query(name:name_characterClassLabel);
        ui_characterNameLabel   = root.Query(name: name_characterNameLabel);
        ui_characterPortrait    = root.Query(name: name_characterPortrait);
        ui_SelectCharacterBtn   = root.Query(name: name_SelectCharacterBtn);


    }
}

🥩填充人物列表

把传入的人物信息填入ListView以生成列表item 1.创建makeItem回调方法 2.创建bindItem回调方法 3.设置ListView高度 4.设置ListView ItemSource

💡创建makeItem回调方法

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
	...
    public void InitializeCharacterList(VisualElement root,VisualTreeAsset  listElementTemplate,List datas) {
        ...
        FillCharacterViewList();
    }

    ///
    /// 填充item到ListView
    ///
    ///
    private void FillCharacterViewList()
    {
        ui_characterListView.makeItem = () =>
        {
            //实例化item 模板
            var item = itemTemplate.Instantiate();

            //绑定item处理脚本,后续绑定数据时使用该脚本进行处理
            var itemCtrl = new CharacterListItemCtrl();
            item.userData = itemCtrl;

            //初始化item处理脚本
            itemCtrl.SetVisualElement(item);

            return item;
        };
    }
}

💡创建bindItem回调方法

因为ListView做了优化，它的item ui 是回收重复使用的，所以需要进行数据绑定

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
    ...

    ///
    /// 填充item到ListView
    ///
    ///
    private void FillCharacterViewList()
    {
        ....

        //绑定item 数据
        ui_characterListView.bindItem = (item,index) => {
            var itemCtrl = item.userData as CharacterListItemCtrl;
            var data = datas[index];
            itemCtrl.SetCharacterData(characterData:data);
        };

        //设置item固定高度
        ui_characterListView.fixedItemHeight = 45;

        //设置ListView数据源
        ui_characterListView.itemsSource = datas;
    }
}

💡设置Item高度

设置每个Item的高度使得它们不会挨到

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
    ...

    ///
    /// 填充item到ListView
    ///
    ///
    private void FillCharacterViewList()
    {
        ....

        //设置item固定高度
        ui_characterListView.fixedItemHeight = 45;

        //设置ListView数据源
        ui_characterListView.itemsSource = datas;
    }
}

💡设置ItemList 数据源

最后设置ItemList的数据源，告诉它从这里拿数据

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
    ...

    ///
    /// 填充item到ListView
    ///
    ///
    private void FillCharacterViewList()
    {
        ....
        //设置ListView数据源
        ui_characterListView.itemsSource = datas;
    }
}

🥛添加选中项处理

使用ListView.onSelectionChange 回调可以在用户点击item时触发

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

public class CharacterListCtrl
{
    ...

    public void InitializeCharacterList(VisualElement root,VisualTreeAsset  listElementTemplate,List datas) {
       ...
        ui_characterListView.onSelectionChange += OnCharacterSelected;
    }

    private void OnCharacterSelected(IEnumerable obj)
    {
        var selectedItem = ui_characterListView.selectedItem as CharacterDataInfo;
        //注意有可能返回空值
        if (selectedItem == null)
        {
            ui_characterClassLabel.text = "";
            ui_characterNameLabel.text = "";
            ui_characterPortrait.style.backgroundImage = null;

            //禁用按钮
            ui_SelectCharacterBtn.SetEnabled(false);
        }
        else {
            ui_characterClassLabel.text = selectedItem.m_Class.ToString();
            ui_characterNameLabel.text = selectedItem.m_CharacterName;
            ui_characterPortrait.style.backgroundImage = new StyleBackground(selectedItem.m_PortraitImg);

            //激活按钮
            ui_SelectCharacterBtn.SetEnabled(true);

        }
    }

    ...
}

🍼小技巧 💡背景图保持正确的比例

Background > Scale Mode 设置为 Scale to Fit,这样图片能够以正确的比例充满整个可用空间。

💡多个UIDocument使用同一个Panel

这种会让所有的UI 在一个panel里面渲染，这样可以提高性能。 如图所示下面两个 UI 使用的相同的Panel Settings Batches为3

当使用不同的Panel Setting时会增加一个Batches：

💡UI 交互初始化

在OnEnable和OnDisable中进行 ui 交互是比较靠谱的。

💡代码设置背景图片

ui_characterPortrait.style.backgroundImage = new StyleBackground(selectedItem.m_PortraitImg);
