ECS进阶：Boids

官方ECS进阶案例解析之大群 开始之前的准备工作：

0下载Unity编辑器(2019.1.0f1 or 更新的版本)，if（已经下载了）continue； 1下载官方案例，打开Git Shell输入： git clone https://github.com/Unity-Technologies/EntityComponentSystemSamples.git --recurse or 点击Unity官方ECS示例下载代码 if（已经下载了）continue； 2用Unity Hub打开官方的项目：ECSSamples 3在Assets目录下找到Advanced/Boids，并打开其下的BoidExample场景

ECS进阶：Boids

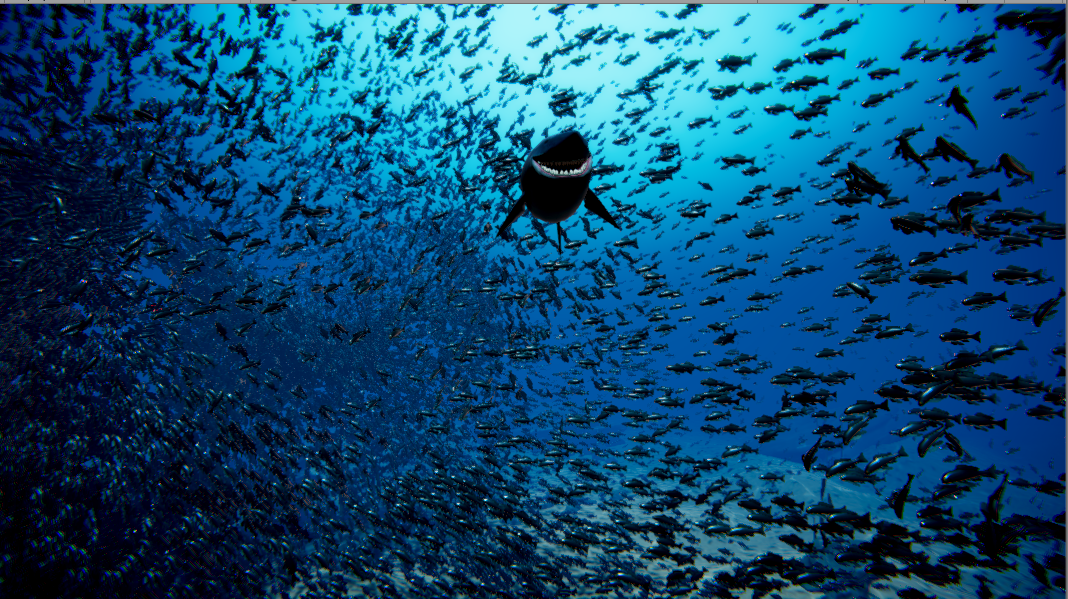

Boids其实是类鸟群的意思，在咱们IT领域叫做“集群模拟算法”，但我是个漫威粉，所以称之大群，LOL。 如上图所示，这个案例向我们展示了大量（50000）实体的风采，虽然鲨鱼的模型不怎么精致，但是大群巍巍壮观，这才是ECS的真正用法吧！下面一起来看看这样震撼的场面是如何实现的吧：

        ///
        /// E:把大群的数据传递给C
        ///
        [RequiresEntityConversion]
        public class Boid : MonoBehaviour, IConvertGameObjectToEntity
        {
            public float CellRadius;
            public float SeparationWeight;
            public float AlignmentWeight;
            public float TargetWeight;
            public float ObstacleAversionDistance;
            public float MoveSpeed;

            // Lets you convert the editor data representation to the entity optimal runtime representation
            public void Convert(Entity entity, EntityManager dstManager, GameObjectConversionSystem conversionSystem)
            {
                dstManager.AddSharedComponentData(entity, new Samples.Boids.Boid
                {
                    CellRadius = CellRadius,
                    SeparationWeight = SeparationWeight,
                    AlignmentWeight = AlignmentWeight,
                    TargetWeight = TargetWeight,
                    ObstacleAversionDistance = ObstacleAversionDistance,
                    MoveSpeed = MoveSpeed
                });
            }
        }

以上是大群的实体Entity（以后注释统一用E缩略，表明其身份）部分，E将数据传递给C保存，下面我们一起看C：

	///
    /// C:大群的共享数据
    ///
    [Serializable]
    [WriteGroup(typeof(LocalToWorld))]
    public struct Boid : ISharedComponentData
    {
        ///
        /// 单元半径
        ///
        public float CellRadius;
        ///
        /// 间隔宽度
        ///
        public float SeparationWeight;
        ///
        /// 对齐宽度
        ///
        public float AlignmentWeight;
        ///
        /// 目标宽度
        ///
        public float TargetWeight;
        ///
        /// 排斥距离
        ///
        public float ObstacleAversionDistance;
        ///
        /// 移动速度
        ///
        public float MoveSpeed;
    }

C（Component组件，以后简写C，表明身份即可）和以前不一样了，C实现了空接口 ISharedComponentData，唯一目的只是为了表明其储存的数据是共享的，一直以来C都是最简单的脚本。

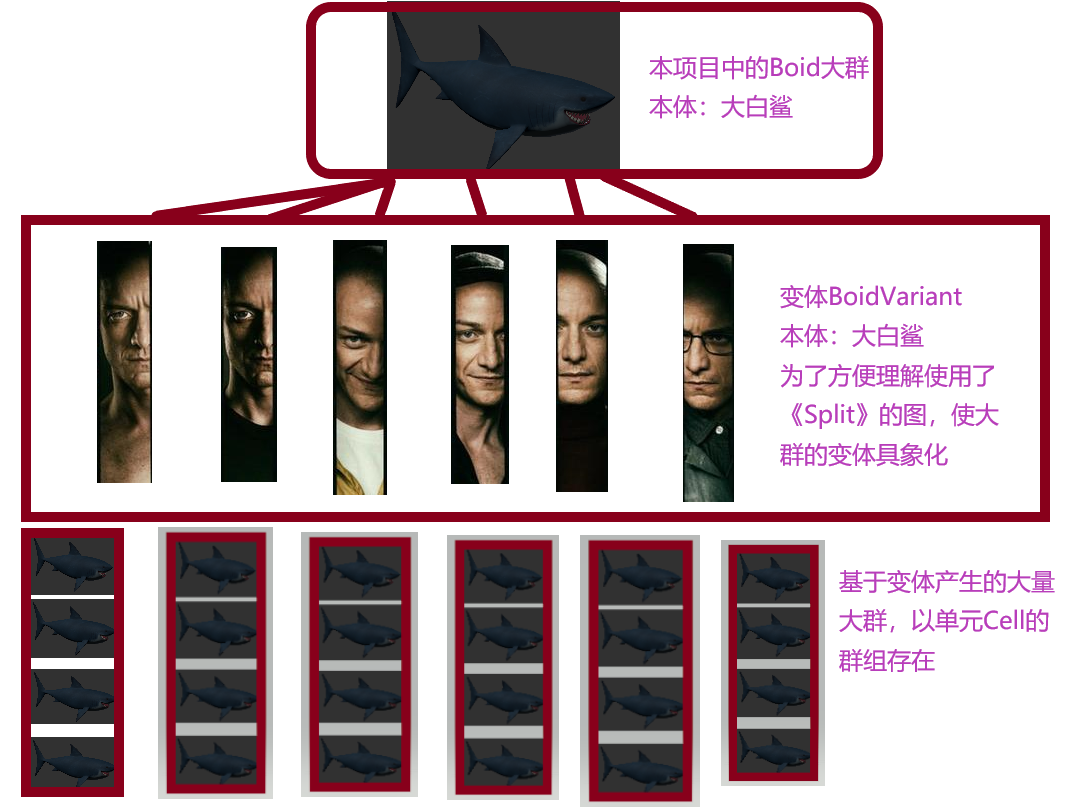

下面一起来看看最复杂的S（System系统，今后简写S），大群系统BoidSystem。 由于大群系统比较复杂，因此我画了一副图来描摹几个概念，如图： 解释下脚本中用到的几个定语： [RequireComponentTag(typeof(组件))]：这里的组件是指C [BurstCompile]：Burst编译，编译速度更快 [ReadOnly]：只读的方式访问，速度更快 [DeallocateOnJobCompletion]：在任务完成的时候释放内存（解除分配内存）

///
/// 麦克在GDC上面的讲话‘面向数据的方式来使用组件系统’对于开发大群的案例代码来说有非常大的参考价值
/// https://youtu.be/p65Yt20pw0g?t=1446 （这是油管链接，需要翻墙观看，有兴趣的朋友可以在参考）
/// 它解释了这个案例之前版本的实现，但是几乎所有的信息仍然具有参考价值。
/// 目标（2条红鱼）和对手（1条鲨鱼）基于Unity UI里的ActorAnimation（角色动画）栏移动
/// 这样它们才能基于关键帧动画来移动
///
namespace Samples.Boids
{
    ///
    /// S:大群系统，在模拟系统组中更新，在Transform系统组之前更新
    ///
    [UpdateInGroup(typeof(SimulationSystemGroup))]
    [UpdateBefore(typeof(TransformSystemGroup))]
    public class BoidSystem : JobComponentSystem
    {
        private EntityQuery  m_BoidQuery;//大群实体查询缓存
        private EntityQuery  m_TargetQuery;//目标实体查询缓存
        private EntityQuery  m_ObstacleQuery;//对手实体查询缓存

        ///
        /// 在这个案例中总共有3个独特的大群变体，各有各的共享组件值
        /// （提示：这包含了在索引0上默认未初始化的值，该值并未被实际用在这个案例中，）
        ///
        private List                               m_UniqueTypes = new List(3);
        private List m_PrevFrameHashmaps = new List();

        ///
        /// `CopyPositions`和`CopyHeadings`都是为了提取相对位置、导向组件到NativeArrays（原生数组）
        /// 这样它们才能被`MergeCells`（合并单元）和`Steer`（导航）任务随机访问到 （下面是这两个结构体）
        ///
        [BurstCompile]
        struct CopyPositions : IJobForEachWithEntity
        {
            ///
            /// 位置，原生数组
            ///
            public NativeArray positions;
            ///
            /// 把本地位置放到原生数组里
            ///
            /// 实体
            /// 索引
            /// 只读本地位置
            public void Execute(Entity entity, int index, [ReadOnly]ref LocalToWorld localToWorld)
            {
                positions[index] = localToWorld.Position;
            }
        }
        //同上
        [BurstCompile]
        struct CopyHeadings : IJobForEachWithEntity
        {
            public NativeArray headings;

            public void Execute(Entity entity, int index, [ReadOnly]ref LocalToWorld localToWorld)
            {
                headings[index] = localToWorld.Forward;
            }
        }
        ///
        /// 生成一个哈希表，每一栏里包含了所有大群的索引，其位置量化成同一个值，即提供的单元半径
        /// 这样它们才能被`MergeCells`（合并单元）和`Steer`（导航）任务随机访问到
        ///
        [BurstCompile]
        [RequireComponentTag(typeof(Boid))]
        struct HashPositions : IJobForEachWithEntity
        {
            public NativeMultiHashMap.ParallelWriter hashMap;
            public float                                       cellRadius;

            public void Execute(Entity entity, int index, [ReadOnly]ref LocalToWorld localToWorld)
            {
                var hash = (int)math.hash(new int3(math.floor(localToWorld.Position / cellRadius)));
                hashMap.Add(hash, index);
            }
        }

        ///
        /// 合并所有单元
        /// 这里收集了所有单元大群的位置和导向，为了做以下三件事情：
        /// 1.计算每个单元的数量
        /// 2.找到最近的对手并将互相标记为目标
        /// 3.找到包含已收集每个大群单元值的数组索引
        ///
        [BurstCompile]
        struct MergeCells : IJobNativeMultiHashMapMergedSharedKeyIndices
        {
            public NativeArray                 cellIndices;//单元索引原生数组
            public NativeArray              cellAlignment;//单元对齐原生数组
            public NativeArray              cellSeparation;//单元间隔
            public NativeArray                 cellObstaclePositionIndex;//单元对手位置索引
            public NativeArray               cellObstacleDistance;//单元对手距离
            public NativeArray                 cellTargetPositionIndex;//单元目标位置索引
            public NativeArray                 cellCount;//单元数量
            [ReadOnly] public NativeArray   targetPositions;//目标位置
            [ReadOnly] public NativeArray   obstaclePositions;//对手位置
            ///
            /// 循环数组找到最近的位置
            ///
            /// 目标
            /// 位置
            /// 最近位置索引
            /// 最近距离
            void NearestPosition(NativeArray targets, float3 position, out int nearestPositionIndex, out float nearestDistance )
            {
                nearestPositionIndex = 0;
                nearestDistance      = math.lengthsq(position-targets[0]);
                for (int i = 1; i
