一、类图
1.1 概念
类图(Class diagram)，描述类的内部结构和类之间的关系。
1.2 语法类图由类名+属性+方法组成
加号（+）表示public
短横线（-）表示private
井号（#）表示protected
波浪线（~）表示默认的
冒号（:）表示函数的返回值，显示在函数后面的冒号之后

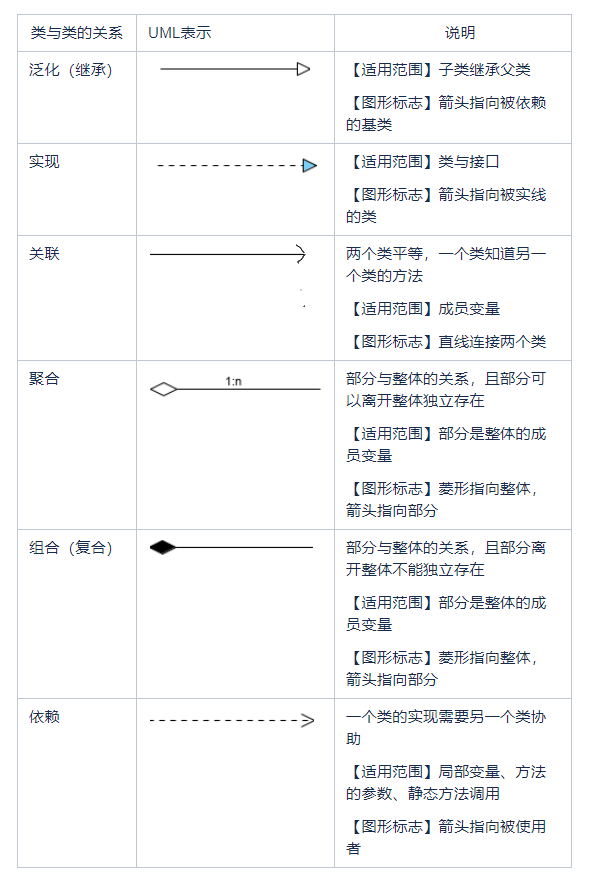

1.3 类与类的关系在UML类图中，常见的有以下几种关系: 泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)
继承关系：鸟继承动物的所有特性，大雁、鸭子、企鹅继承鸟的所有特性
依赖关系：动物依赖水和氧气
关联关系：企鹅的生存受气候影响
组合关系：鸟有一对翅膀，不可分割，翅膀不能独立存在
聚合关系：大雁聚集起来成为雁群，大雁能独立存在
