Day12_09_Redis教程之集群搭建(CentOS环境)

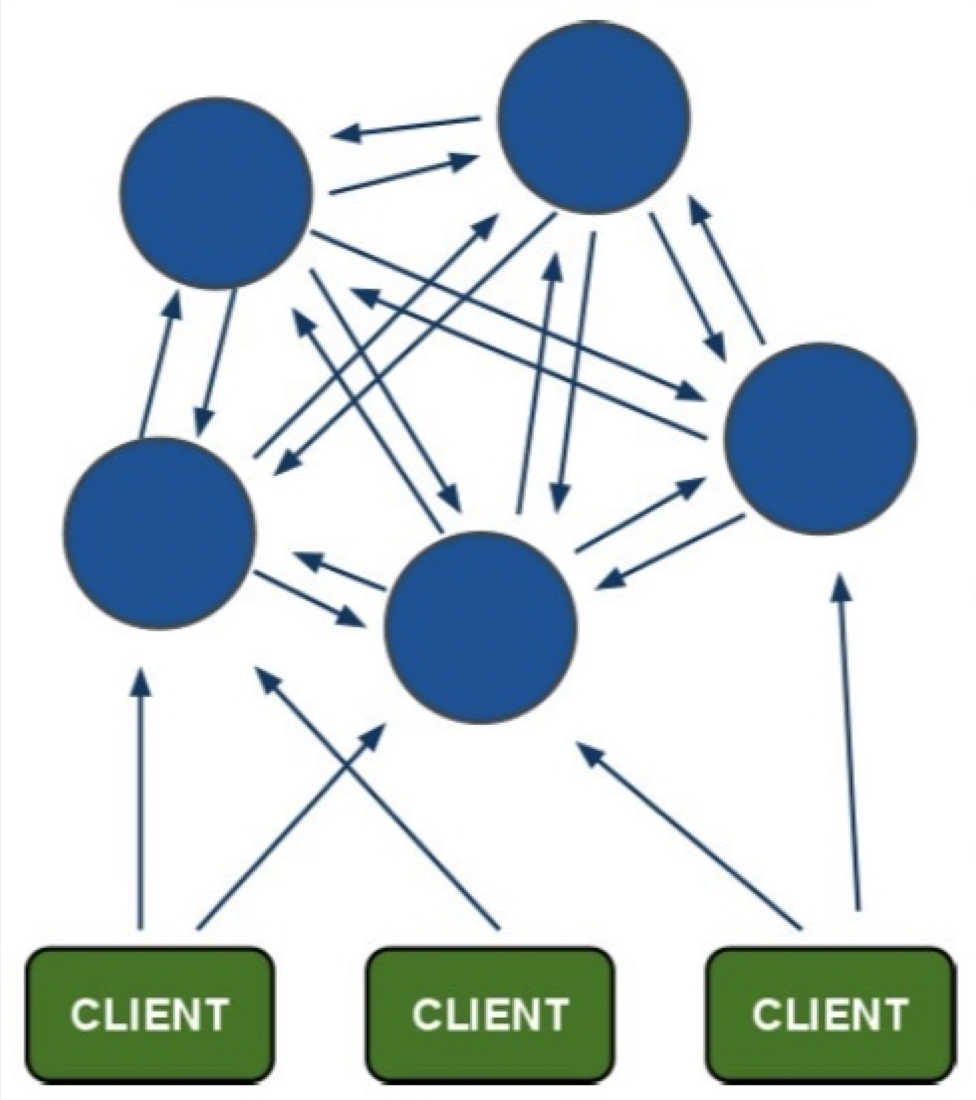

09_Redis教程之集群搭建(centos环境) 一. Redis集群简介 1. redis-cluster架构图

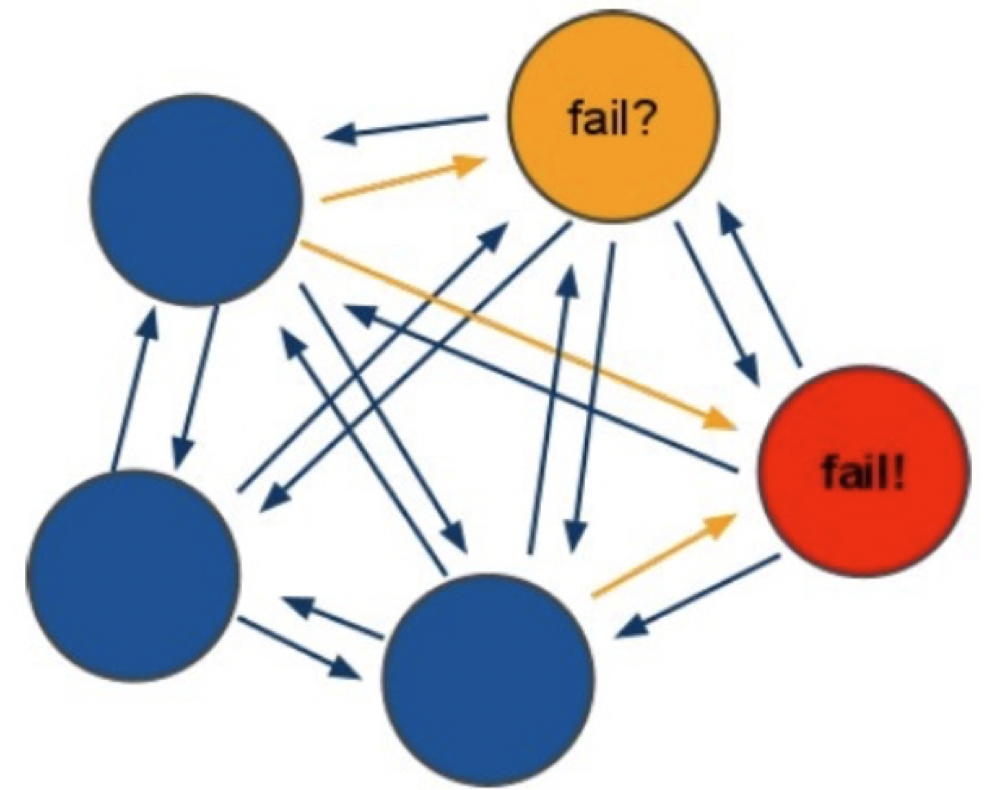

2. redis-cluster集群容错功能



3. 架构细节

1️⃣.所有的redis节点彼此互联(PING-PONG机制),内部使用二进制协议优化传输速度和带宽;

2️⃣.节点的fail是通过集群中超过半数的节点检测失效时才生效;

3️⃣.客户端与redis节点直连,不需要中间proxy层.客户端不需要连接集群所有节点,连接集群中任何一个可用节点即可;

4️⃣.redis-cluster把所有的物理节点映射到[0-16383]slot哈希槽上,cluster负责维护哈希槽里的值.Redis 集群中内置了 16384 个哈希槽,当需要在 Redis 集群中放置一个 key-value 时,redis 先对 key 使用 crc16 算法算出一个结果,然后把结果对 16384 求余数,这样每个 key 都会对应一个编号在 0-16383 之间的哈希槽,redis 会根据节点数量大致均等的将哈希槽映射到不同的节点.



二. Redis集群的搭建

Redis集群中至少应该有三个节点,要保证集群的高可用,需要每个节点有一个备份机,Redis集群至少需要6台服务器.

搭建伪分布式,可以使用一台虚拟机运行6个redis实例,然后修改redis的端口号7001-7006(自定义端口,只要不和其他程序重复).

1. 集群搭建环境

1.1 使用ruby脚本搭建集群,需要ruby的运行环境.

yum install ruby
yum install rubygems

1.2 上传并安装ruby脚本运行使用的包

[root@yyg ~]# gem install redis-3.2.2.gem
Successfully installed redis-3.2.2
1 gem installed
Installing ri documentation for redis-3.2.2...
Installing RDoc documentation for redis-3.2.2..

[root@localhost ~]#

[root@localhost ~]# cd /usr/local/redis-3.2.2/src

[root@localhost src]# ll *.rb
-rwxrwxr-x. 1 root root 48141 Apr  1  2015 redis-trib.rb

2. 搭建步骤

需要6台redis服务器,搭建伪分布式集群,用一台虚拟机模拟出6个节点,创建出3个master节点、3个salve节点,这几个服务器分别运行在不同的端口7001-7006.

2.1 具体搭建步骤

1️⃣. 下载并解压

cd /usr/local/redis-3.2.2
wget http://download.redis.io/releases/redis-3.2.2.tar.gz
tar -zxvf redis-3.2.2.tar.gz　

2️⃣. 编译安装

cd redis-3.2.2
make && make install

3️⃣. 将/usr/local/redis-3.2.2/src/redis-trib.rb复制到 /usr/local/bin目录下

cd /usr/local/redis-3.2.2/src
cp redis-trib.rb /usr/local/bin/　　

4️⃣. 创建 redis的6个节点

在/url/local/redis-3.2.2目录下创建 redis-cluster目录.

mkdir redis-cluster

在redis-cluster目录下,创建名为7001,7002,7003,7004,7005,7006的目录,并将/usr/local/redis-3.2.2/conf/redis.conf 拷贝到这三个目录中.

cd /usr/local/redis-3.2.2/redis-cluster
mkdir 7001 7002 7003 7004 7005 7006

cd /usr/local/redis-3.2.2/conf
cp redis.conf redis_cluster/7001
cp redis.conf redis_cluster/7002
cp redis.conf redis_cluster/7003
cp redis.conf redis_cluster/7004
cp redis.conf redis_cluster/7005
cp redis.conf redis_cluster/7006

　　 分别修改这6个配置文件,修改如下内容:

port  7001 //端口7001,7002,7003,7004,7005,7006
bind 本机ip  //默认ip为127.0.0.1,需要将其改为其他节点机器可访问的真实ip,//否则创建集群时无法访问对应的端口,无法创建集群.
daemonize   yes //redis后台运行
pidfile  /var/run/redis_7001.pid     //pidfile文件对应7001,7002,7003....
cluster-enabled  yes //开启集群  把注释#去掉
cluster-config-file  nodes_7001.conf   //集群的配置,
                            //配置文件首次启动自动生成nodes_7001,7002,7003文件.
cluster-node-timeout  15000        //请求超时时间,默认15秒,可自行设置
appendonly  yes    //aof日志开启,有需要就开启,它会每次写操作都记录一条日志　　

5️⃣. 启动各个节点

一个节点一个节点的启动命令:

cd  /usr/local/redis-3.2.2
redis-server redis-cluster/7001/redis.conf
redis-server redis-cluster/7002/redis.conf
redis-server redis-cluster/7003/redis.conf

redis-server redis-cluster/7004/redis.conf
redis-server redis-cluster/7005/redis.conf
redis-server redis-cluster/7006/redis.conf

为了方便每个redis的启动,可以创建启动redis服务的shell脚本:

cd /usr/local/redis-3.2.2/redis-cluster/
touch start-all-redis.sh

##注意:以下内容是shell脚本的内容.

#!/bin/sh
redis-server /usr/local/redis-3.2.2/redis-cluster/7001/redis.conf
redis-server /usr/local/redis-3.2.2/redis-cluster/7002/redis.conf
redis-server /usr/local/redis-3.2.2/redis-cluster/7003/redis.conf
redis-server /usr/local/redis-3.2.2/redis-cluster/7004/redis.conf
redis-server /usr/local/redis-3.2.2/redis-cluster/7005/redis.conf
redis-server /usr/local/redis-3.2.2/redis-cluster/7006/redis.conf

#更改shell脚本的权限
chmod +x start-all-redis.sh

创建关闭每个redis服务的shell脚本:

cd /usr/local/redis-3.2.2/redis-cluster/
touch stop-all-redis.sh

#!/bin/sh
redis-cli -h 10.11.51.24 -p 7001 shutdown
redis-cli -h 10.11.51.24 -p 7002 shutdown
redis-cli -h 10.11.51.24 -p 7003 shutdown
redis-cli -h 10.11.51.24 -p 7004 shutdown
redis-cli -h 10.11.51.24 -p 7005 shutdown
redis-cli -h 10.11.51.24 -p 7006 shutdown

#更改shell脚本的权限
chmod +x stop-all-redis.sh

6️⃣. 检查 redis启动情况

ps -ef | grep redis

root      61020      1  0 02:14 ?        00:00:01 redis-server 127.0.0.1:7001 [cluster]
root      61024      1  0 02:14 ?        00:00:01 redis-server 127.0.0.1:7002 [cluster]
root      61029      1  0 02:14 ?        00:00:01 redis-server 127.0.0.1:7003 [cluster]

netstat -tnlp | grep redis
tcp        0      0 127.0.0.1:17001             0.0.0.0:*                   LISTEN      61020/redis-server
tcp        0      0 127.0.0.1:17002             0.0.0.0:*                   LISTEN      61024/redis-server
tcp        0      0 127.0.0.1:17003             0.0.0.0:*                   LISTEN      61029/redis-server
tcp        0      0 127.0.0.1:7001             0.0.0.0:*                   LISTEN      61020/redis-server
tcp        0      0 127.0.0.1:7002              0.0.0.0:*                   LISTEN      61024/redis-server
tcp        0      0 127.0.0.1:7003              0.0.0.0:*                   LISTEN      61029/redis-server

7️⃣. 创建集群

Redis 官方提供了redis-trib.rb 这个工具,就在解压目录的 src 目录中,第三步中已将它复制到 /usr/local/bin 目录中,可以直接在命令行中使用了,使用下面这个命令即可完成安装.

创建集群只需输入指令：

./redis-trib.rb create --replicas 1 127.0.0.1:7001 127.0.0.1:7002 127.0.0.1:7003 127.0.0.1:7004 127.0.0.1:7005 127.0.0.1:7006

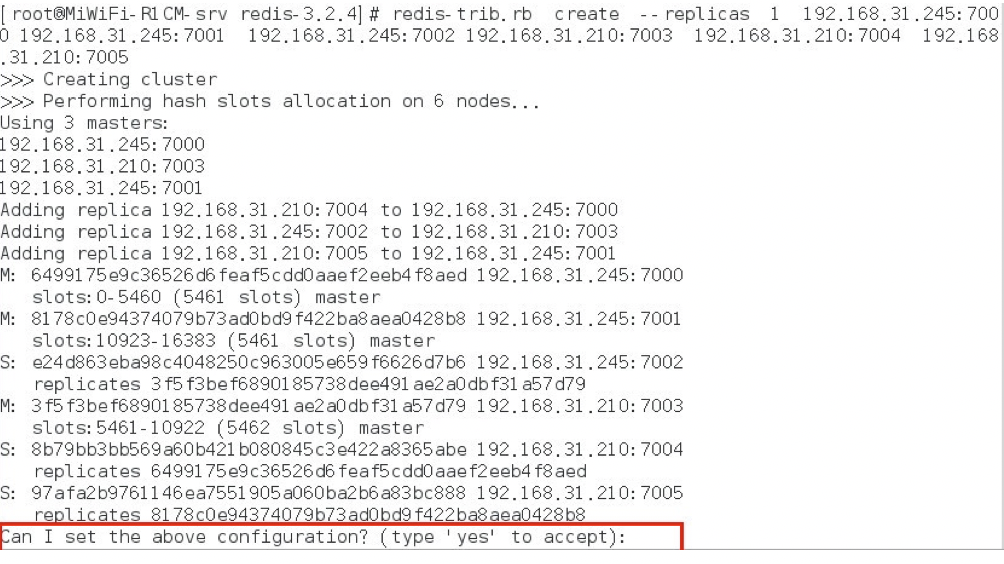

运行效果:

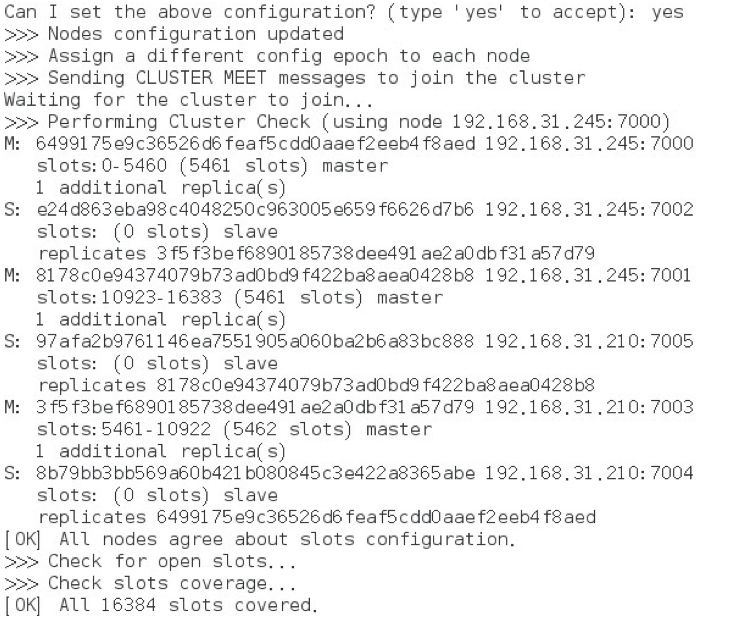

输入 yes 即可,然后出现如下内容,说明安装成功.



8️⃣. 集群验证

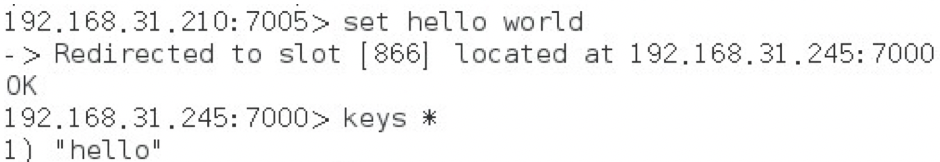

比如在第一台机器上连接集群的7003端口的节点,在另外一台连接7005节点,连接方式为 redis-cli -h 192.168.31.245 -c -p 7003,加参数 -c 可连接到集群,因为上面 redis.conf 将 bind 改为了ip地址,所以 -h 参数不可以省略. 在7005节点执行命令 set hello world ,执行结果如下:

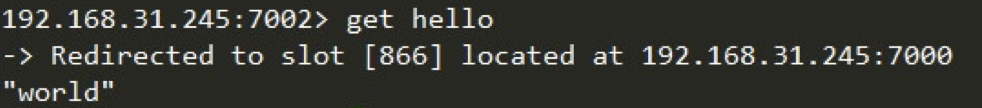

然后在另外一台7002端口,查看 key 为 hello 的内容, get hello ,执行结果如下: 说明集群运作正常.

三. Redis集群运行原理

redis cluster在设计的时候,就考虑到了去中心化,去中间件,也就是说,集群中的每个节点都是平等的关系,都是对等的,每个节点都保存各自的数据和整个集群的状态.每个节点都和其他所有节点连接,而且这些连接保持活跃,这样就保证了我们只需要连接集群中的任意一个节点,就可以获取到其他节点的数据.

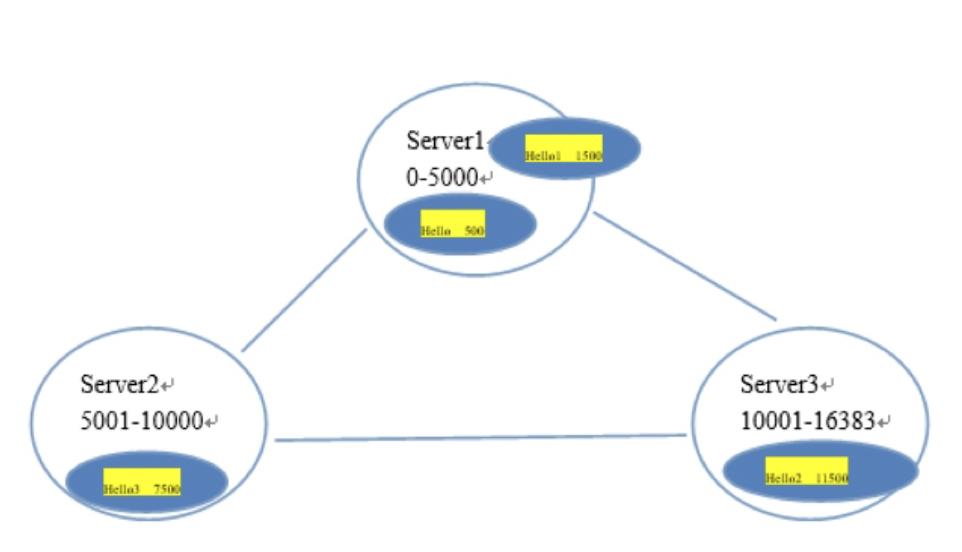

Redis 集群没有并使用传统的一致性哈希来分配数据,而是采用另外一种叫做哈希槽(hash slot)的方式来分配的.redis cluster 默认分配了 16384 个slot,当我们set一个key 时,会用CRC16算法来取模得到所属的slot,然后将这个key 分到哈希槽区间的节点上,具体算法就是: CRC16(key) % 16384 .所以我们在测试的时候看到set 和 get 的时候,直接跳转到了7000端口的节点.

Redis 集群会把数据存在一个 master 节点上,然后在这个 master 和其对应的salve 之间进行数据同步.当读取数据时,也根据一致性哈希算法到对应的 master 节点获取数据,只有当一个master 挂掉之后,才会启动一个对应的 salve 节点,充当 master.

注意

必须要创建3个或以上的主节点,否则在创建集群时会失败,并且当存活的主节点数小于总节点数的一半时,整个集群就无法提供服务了.
