西门子PLC-s7-200位移寄存器使用方法详解

txwtech 发布时间:2019-07-21 14:13:01 ,浏览量:3

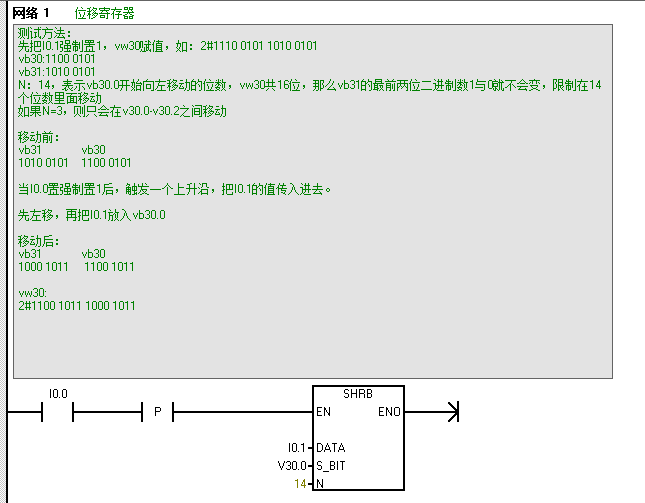

测试方法: 先把I0.1强制置1,vw30赋值,如:2#1110 0101 1010 0101 vb30:1100 0101 vb31:1010 0101 N:14,表示vb30.0开始向左移动的位数,vw30共16位,那么vb31的最前两位二进制数1与0就不会变,限制在14个位数里面移动 如果N=3,则只会在v30.0-v30.2之间移动



移动前: vb31             vb30 1010 0101    1100 0101



当I0.0置强制置1后,触发一个上升沿,把I0.1的值传入进去。



先左移,再把I0.1放入vb30.0

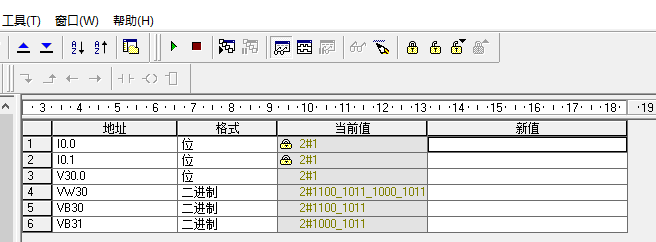

移动后: vb31             vb30 1000 1011     1100 1011



vw30: 2#1100 1011 1000 1011
