倍福SFC分支语句的执行逻辑

SFC分支语句的问题，程序串行结构下来，通过一个公共过渡条件，进入并行分支 流程1和流程2。当公共过渡条件满足时，是同时进入流程1和流程2吗？ 如果流程1和流程2同时执行，那SFCtrans还正常吗？SFCcurrentStep会显示哪个当前步名称？本文根据其解决方案形成文档。

1. 问题描述
   1.1. SFC的分支执行
   SFC的并行分支。程序串行结构下来，通过一个公共过渡条件，进入并行分支 流程1和流程2。当公共过渡条件满足时，是同时进入流程1和流程2吗？ 如果流程1和流程2同时执行，那SFCtrans还正常吗？SFCcurrentStep会显示哪个当前步名称？

2. 解决方法
   2.1. SFC分支执行顺序
   首先是从上到下，从左到右。就是分支开始触发是左到右触发执行的，但分支分开就相互独立了。

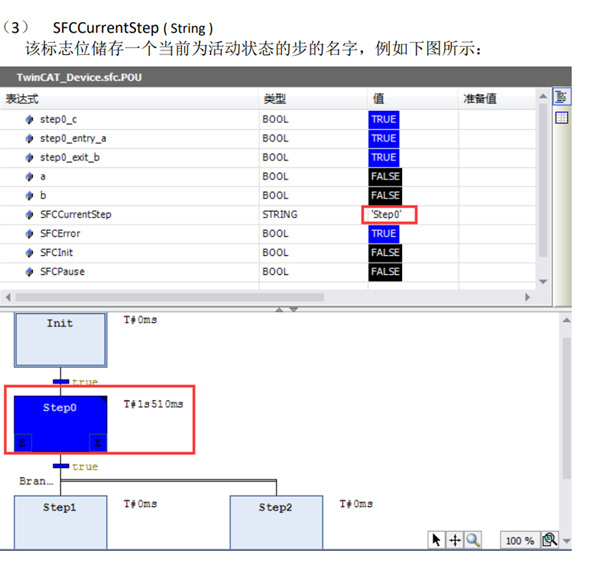

   在这里插入图片描述

在这里插入图片描述

2.2. SFCtrans、SFCInit
一个SFC程序文件只有一个SFCtrans和一个SFCInit，就算有多个action文件也是一样。

在这里插入图片描述
