illustrate插件--AI插件--印前插件--CADTools--导出表分析--界面检测（二）

  本文是系列文章中的一节，有需要的读者，如果阅读时遇到突然出现的符号和术语，可以去前面的章节查找。

1.导出表

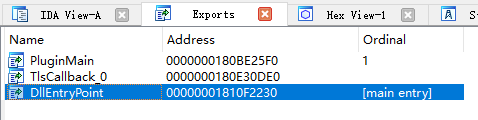

  illustrate插件本质上是动态链接库，除了有导入表，自然有供宿主软件调用的导出表。这里采用ida打开，转到导出表即可看到。如下图所示：   可以看出，有3个导出函数，一个是PluginMain，插件入口函数，DllEntryPoint 进入点函数。从illustrator SDK中，我们找到了入口点函数PluginMain的调用形式，如下所示：

extern "C" ASAPI ASErr PluginMain(char* caller, char* selector, void* message)
{
	ASErr error = kNoErr;
	SPMessageData *msgData = (SPMessageData *)message;

	Plugin *plugin = (Plugin *)msgData->globals;

	sSPBasic = msgData->basic;

	if (strcmp(caller, kSPInterfaceCaller) == 0)
	{
		if (strcmp( selector, kSPInterfaceStartupSelector) == 0)
		{
			plugin = AllocatePlugin(msgData->self);
			if (plugin)
			{
				msgData->globals = (void *)plugin;
				error = plugin->StartupPlugin((SPInterfaceMessage *)message);

				if (error != kNoErr)
				{
					// Make sure to delete in case startup failed
					delete plugin;
					plugin = nil;
					msgData->globals = nil;
				}
			}
			else
			{
				error = kOutOfMemoryErr;
			}
		}
		else if (strcmp(selector, kSPInterfaceShutdownSelector) == 0)
		{
			if (plugin)
			{
				error = plugin->ShutdownPlugin((SPInterfaceMessage *)message);
				delete plugin;
				plugin = nil;
				msgData->globals = nil;
			}
		}
	}

	if (plugin)
	{
		if (Plugin::IsReloadMsg(caller, selector))
		{
			// Call this before calling any virtual functions (like Message)
			FixupReload(plugin);
			error = plugin->ReloadPlugin((SPInterfaceMessage *)message);
		}
		else
		{
			// If a load or reload failed because the suites could not be acquired, we released
			// any partially acquired suites and returned an error.  However, SuitePea still might
			// call us, so protect against this situation.
			if (plugin->SuitesAcquired())
				error = plugin->Message(caller, selector, message);
			else
				error = kNoErr;
		}

		if (error == kUnhandledMsgErr)
		{
			error = kNoErr;
#ifndef NDEBUG
#ifdef MAC_ENV
			fprintf(stderr, "Warning: Unhandled plugin message: caller \"%s\" selector \"%s\"\n", caller, selector);
#else
			char buf[1024];

			sprintf(buf+1, "Warning: Unhandled plugin message: caller \"%s\" selector \"%s\"\n", caller, selector);
			OutputDebugStringA(buf+1);
#endif
#endif
		}
	}

	if (error)
	{
		if (plugin)
			plugin->ReportError(error, caller, selector, message);
		else
			Plugin::DefaultError(msgData->self, error);
	}

	return error;
}

  这个函数由3个参数组成，一个caller调用者名称，一个是selector选择字符串，最后一个是该消息携带的信息。它是与宿主软件调用插件的接口。

2.界面检测

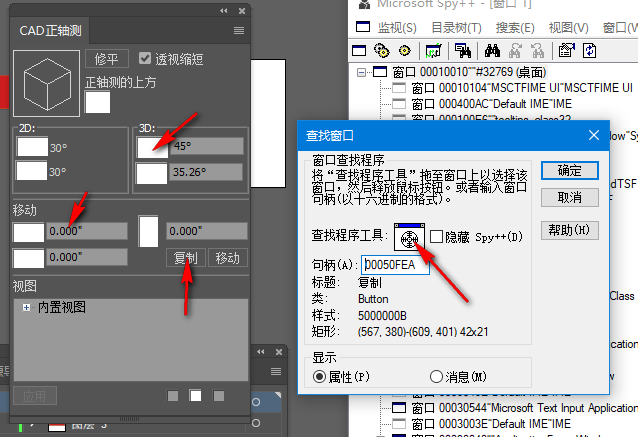

  界面有原生窗口界面和DirectUI绘制界面，采用spy++这个工具软件测试一下，如下图所示：   选择箭头所指图标，然后在CAD界面（左侧）上移动，右边会出现相应的参考信息。说明是采用windows原生窗口句柄绘制。

  接下来分析CADTools具体功能的实现。

3.作者答疑

  如有疑问，请留言。
