1.illustrator脚本

  脚本由JavaScript语言形式表达，包括一系列表示illustrator内部对象的属性和方法。通过调用这些对象，来实现illustrator内部功能的自动化处理和批处理。脚本分为两部分，一部分是常规的ExtendScript，另一部分是illustrator内置对象。学习如何开发illustrator脚本插件，必须对涉及到的这两块内容有充分的了解，前者作者推荐，JavaScript Tools Guide CC这个文档来学习，下载地址：https://download.csdn.net/download/m0_67316550/86502055，后者推荐，Illustrator_JavaScript_Scripting_Reference_2017，这个文档来了解illustrator软件常用的对象，掌握其调用方式，编写作业功能。下载地址：https://download.csdn.net/download/m0_67316550/86502072

1.1.app.activeDocument

  app是脚本运行环境的内置对象，代表整个应用程序。在Illustrator_JavaScript_Scripting_Reference_2017这个文档中可以查到。如下所示：

app是Adobe®Illustrator®应用程序对象，使用预定义的全局应用程序对象引用，其中包含所有其他Illustrator对象。

  activeDocument是一个Document对象。表示当前AI文档。文档包含在Application对象中。

那些以单词“default”开头的属性是默认的文档设置。 确保只在文档打开时修改这些默认属性。 注意，如果在创建新对象之前将默认属性设置为所需的值，就可以简化脚本，消除了指定具有默认属性的特定属性(如fillColor和stroke)的需要。 文档的颜色空间、高度和宽度只能在创建文档时设置。 不能在现有文档中修改这些属性。

1.2.PlacedItem.trace()

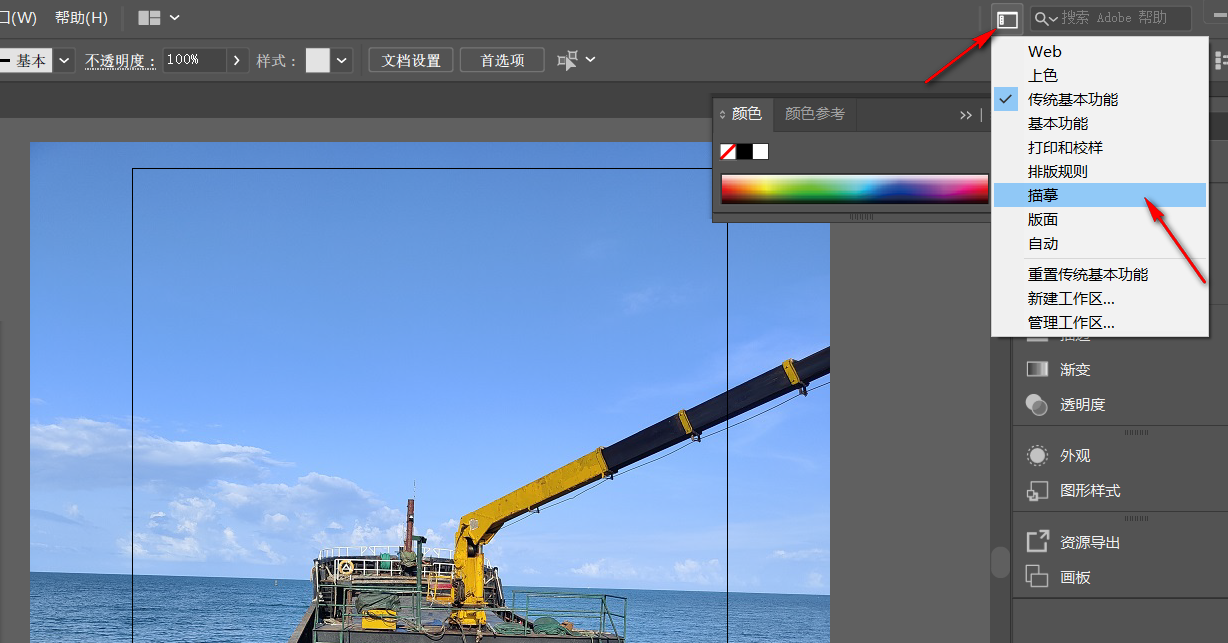

  该函数将置入对象转为矢量对象。使用默认选项将此对象的栅格图形转换为矢量图形。 将放置的图像重新排序到插件组的源图像中，并将其转换为一组与原始图像相似的填充或描边路径。 创建并返回引用tracingObject对象的pluginItem对象。 该矢量化函数，相当于菜单命令临摹，如下图所示：

2.位图矢量化-范例1

本文展示一个批量将位图转换为SVG矢量图的脚本过程，供读者参考，代码如下所示：

// Main Code [Execution of script begins here] // Collectable files var COLLECTABLE_EXTENSIONS = ["bmp", "gif", "giff", "jpeg", "jpg", "pct", "pic", "psd", "png", "tif", "tiff"]; var destFolder, sourceFolder; // Select the source folder sourceFolder = Folder.selectDialog('Select the SOURCE folder...', '~'); //sourceFolder = new Folder("C:/Users//Desktop/1"); if (sourceFolder != null) { // Select the destination folder destFolder = Folder.selectDialog('Select the DESTINATION folder...', '~'); //destFolder = new Folder("C:/Users//Desktop/2"); } if (sourceFolder != null && destFolder != null) { //getting the list of the files from the input folder var fileList = sourceFolder.getFiles(); var errorList; var tracingPresets = app.tracingPresetsList; var TraceList = [{ TracePreset: "ImgDraw_黑白", SaveName: "black" }, { TracePreset: "ImgDraw_灰度", SaveName: "gray" }, { TracePreset: "ImgDraw", SaveName: "color" } ]; // 新建一个文档 var doc = app.documents.add(); for (var i = 0; i < fileList.length; ++i) { if (fileList[i]instanceof File) { try { var fileExt = String(fileList[i]).split(".").pop(); if (isTraceable(fileExt) != true) continue; var destFileName = fileList[i].name.substring(0, fileList[i].name.length - fileExt.length - 1) + "_"; var options = getExpertOption(); // 将图片导入 var p = doc.placedItems.add(); p.file = new File(fileList[i]); //  新建一个与图片相同大小的临时文档用于保存 var tmpdoc = app.documents.add(DocumentColorSpace.RGB, p.width, p.height); var p2 = tmpdoc.placedItems.add(); p2.file = new File(fileList[i]); // 描摹 var t = p2.trace(); for (var j = 0; j < TraceList.length; j++) { t.tracing.tracingOptions.loadFromPreset(TraceList[j].TracePreset); app.redraw(); var outfile = new File(destFolder + "/" + destFileName + TraceList[j].SaveName); tmpdoc.exportFile(outfile, ExportType.SVG, options); } p.remove(); // 关闭临时文档 tmpdoc.close(SaveOptions.DONOTSAVECHANGES); } catch (err) { errorStr = ("Error while tracing " + fileList[i].name + ".\n" + (err.number & 0xFFFF) + ", " + err.description); // alert(errorStr); errorList += fileList[i].name + " "; } } } fileList = null; alert("Batch process complete."); } else { alert("Batch process aborted."); } sourceFolder = null; destFolder = null; function isTraceable(ext) { var result = false; for (var i = 0; i < COLLECTABLE_EXTENSIONS.length; ++i) { if (ext == COLLECTABLE_EXTENSIONS[i]) { result = true; break; } } return result; } /** 导出函数参数设置
 */ function getExpertOption() { // Create the required options object var options = new ExportOptionsSVG(); // 精度2位 options.coordinatePrecision = 2; // 使用UTF8编码 options.documentEncoding = SVGDocumentEncoding.UTF8; //导出字体为SVG字体 options.fontType = SVGFontType.SVGFONT; return options; }

3.位图临摹-范例2

将文件夹下图像文件转为SVG文件。

function LinMOScript() { var COLLECTABLE_EXTENSIONS = ["bmp", "gif", "giff", "jpeg", "jpg", "pct", "pic", "psd", "png", "tif", "tiff"]; var destFolder, sourceFolder; sourceFolder = Folder.selectDialog('Select the SOURCE folder...', '~'); if (sourceFolder != null) { destFolder = Folder.selectDialog('Select the DESTINATION folder...', '~'); } if (sourceFolder != null && destFolder != null) { var fileList = sourceFolder.getFiles(); var errorList; var tracingPresets = app.tracingPresetsList; for (var i = 0; i < fileList.length; ++i) { if (fileList[i] instanceof File) { try { var fileExt = String(fileList[i]).split(".").pop(); if (isTraceable(fileExt) != true) continue; // Add a document in the app var doc = app.documents.add(); // Add a placed item var p = doc.placedItems.add(); p.file = new File(fileList[i]); // Trace the placed item var t = p.trace(); t.tracing.tracingOptions.loadFromPreset(tracingPresets[3]); app.redraw(); var destFileName = fileList[i].name.substring(0, fileList[i].name.length - fileExt.length - 1) + "_" + fileExt; var outfile = new File(destFolder + "/" + destFileName); doc.saveAs(outfile); doc.close(); } catch (err) { var errorStr = ("Error while tracing " + fileList[i].name + ".\n" + (err.number & 0xFFFF) + ", " + err.description); errorList += fileList[i].name + " "; } } } fileList = null; alert("Batch process complete."); } else { alert("Batch process aborted."); } sourceFolder = null; destFolder = null; function isTraceable(ext) { var result = false; for (var i = 0; i < COLLECTABLE_EXTENSIONS.length; ++i) { if (ext == COLLECTABLE_EXTENSIONS[i]) { result = true; break; } } return result; } }

插件开发 联系  Q Q  312117271  手 机  18928899728  W X  18928899728 4.作者答疑

  如有疑问，敬请留言。
