【正点原子Linux连载】第十九章 PWM应用编程-摘自【正点原子】I.MX6U嵌入式Linux C应用编程指南V1.1

正点原子 发布时间:2021-08-18 12:03:36 ,浏览量:3

1)实验平台:正点原子阿尔法Linux开发板 2)平台购买地址:https://item.taobao.com/item.htm?id=603672744434 2)全套实验源码+手册+视频下载地址:http://www.openedv.com/thread-300792-1-1.html 3)对正点原子Linux感兴趣的同学可以加群讨论:935446741 4)关注正点原子公众号,获取最新资料更新 在这里插入图片描述

第十九章PWM应用编程 本章我们将学习如何对开发板上的PWM设备进行应用编程。

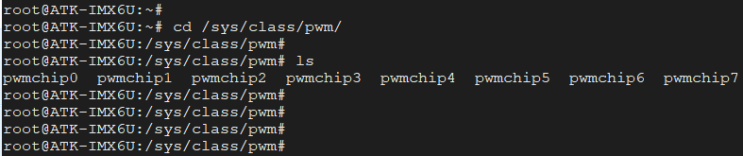

22.1应用层如何操控PWM 与LED设备一样,PWM同样也是通过sysfs方式进行操控,进入到/sys/class/pwm目录下,如下所示: 在这里插入图片描述

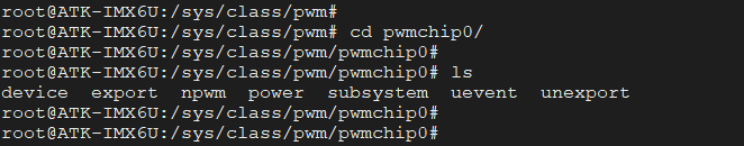

图 22.1.1 /sys/class/pwm目录下的内容 这里列举出了8个以pwmchipX(X表示数字0~7)命名的文件夹,这八个文件夹其实就对应了I.MX6U的8个PWM控制器,I.MX6U总共有8个PWM控制器,大家可以通过查询I.MX6U参考手册得知。 我们随便以其中一个为例,进入到pwmchip0目录下: 在这里插入图片描述

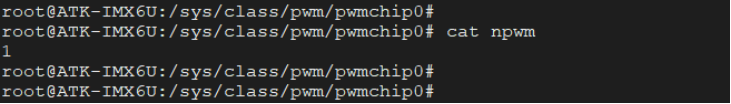

图 22.1.2 pwmchip0目录下的内容 在这个目录下我们重点关注的是export、npwm以及unexport这三个属性文件,下面一一进行介绍: npwm:这是一个只读属性,读取该文件可以得知该PWM控制器下共有几路PWM输出,如下所示: 在这里插入图片描述

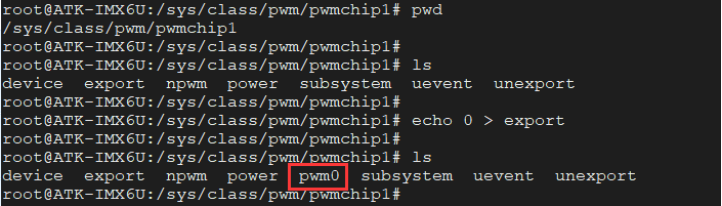

图 22.1.3 读取npwm属性文件 I.MX6U每个PWM控制器只有1路PWM输出,所以总共有8路PWM,分别对应I.MX6U的PWM1~PWM8这8路输出(pwmchip0对应PWM1,pwmchip1对应PWM2,以此类推,在阿尔法开发板出厂烧录的系统,PWM1已经被用作LCD背光控制了,应用层不能直接对它进行控制了;而其它PWM均不能使用,原因在于I/O资源不够,为了满足板子上其它外设对I/O引脚的需求,取舍情况下只能如此!所以本章无法在出厂系统中进行测试)。 export:与GPIO控制一样,在使用PWM之前,也需要将其导出,通过export属性进行导出,以下所示: echo 0 > export 在这里插入图片描述

图 22.1.4 导出PWM 0表示一个编号,注意,每个PWM控制器(pwmchipX)下,使用export属性文件导出PWM时,编号都是从0开始;因为I.MX6U每个控制器都只有一路PWM,所以都只能使用编号0,如下所示:

echo 0 > /sys/class/pwm/pwmchip0/export		#导出PWM1
echo 0 > /sys/class/pwm/pwmchip1/export		#导出PWM2
echo 0 > /sys/class/pwm/pwmchip2/export		#导出PWM3
echo 0 > /sys/class/pwm/pwmchip3/export		#导出PWM4
echo 0 > /sys/class/pwm/pwmchip4/export		#导出PWM5
echo 0 > /sys/class/pwm/pwmchip5/export		#导出PWM6

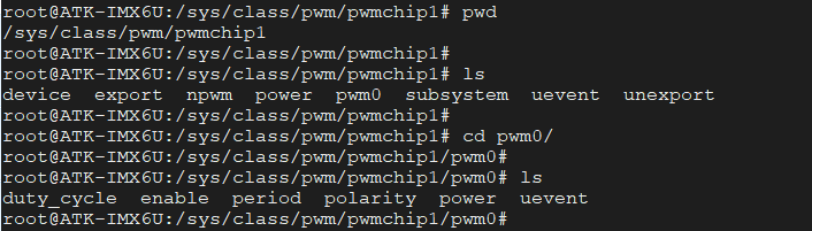

导出成功后会在pwmchipX(X表示数字0~7)目录下生成一个名为pwm0的目录,如图 22.1.4所示,稍后介绍。 unexport:将导出的PWM删除。当使用完PWM之后,我们需要将导出的PWM删除,譬如: echo 0 > unexport 写入到unexport文件中的编号与写入到export文件中的编号是相对应的;需要注意的是,export文件和unexport文件都是只写的、没有读权限。 如何控制PWM 通过export导出之后,便会生成pwm0这个目录,我们进入到该目录下看看: 在这里插入图片描述

图 22.1.5 pwm0目录下的内容 该目录下也有一些属性文件,我们重点关注duty_cycle、enable、period以及polarity这四个属性文件,接下来一一进行介绍。 enable:可读可写,写入"0"表示禁止PWM;写入"1"表示使能PWM。读取该文件获取PWM当前是禁止还是使能状态。 echo 0 > enable #禁止PWM输出 echo 1 > enable #使能PWM输出 通常配置好PWM之后,再使能PWM。 polarity:用于设置极性,可读可写,可写入的值如下: “normal”:普通; “inversed”:反转; echo normal > polarity #默认极性 echo inversed > polarity #极性反转 很多SoC的PWM外设其硬件上并不支持极性配置,所以对应的驱动程序中并未实现这个接口,应用层自然也就无法通过polarity属性文件对PWM极性进行配置,阿尔法I.MX6U开发板出厂系统便是如此! period:用于配置PWM周期,可读可写;写入一个字符串数字值,以ns(纳秒)为单位,譬如配置PWM周期为10us(微秒): echo 10000 > period #PWM周期设置为10us(10 * 1000ns) duty_cycle:用于配置PWM的占空比,可读可写;写入一个字符串数字值,同样也是以ns为单位,譬如: echo 5000 > duty_cycle #PWM占空比设置为5us 22.2编写应用程序 通过上面的介绍,我们来编写一个简单的示例代码,如下所示: 示例代码 22.2.1 pwm应用程序示例代码

/***************************************************************
 Copyright © ALIENTEK Co., Ltd. 1998-2021. All rights reserved.
 文件名 : pwm.c
 作者 : 邓涛
 版本 : V1.0
 描述 : PWM应用程序示例代码
 其他 : 无
 论坛 : www.openedv.com
 日志 : 初版 V1.0 2021/6/15 邓涛创建
 ***************************************************************/

#include
#include
#include
#include
#include
#include
#include

static char pwm_path[100];

static int pwm_config(const char *attr, const char *val)
{
    char file_path[100];
    int len;
    int fd;

    sprintf(file_path, "%s/%s", pwm_path, attr);
    if (0 > (fd = open(file_path, O_WRONLY))) {
        perror("open error");
        return fd;
    }

    len = strlen(val);
    if (len != write(fd, val, len)) {
        perror("write error");
        close(fd);
        return -1;
    }

    close(fd);  //关闭文件
    return 0;
}

int main(int argc, char *argv[])
{
    /* 校验传参 */
    if (4 != argc) {
        fprintf(stderr, "usage: %s   \n",
                argv[0]);
        exit(-1);
    }

    /* 打印配置信息 */
    printf("PWM config: id, period, duty\n",
            argv[1], argv[2],
            argv[3]);

    /* 导出pwm */
    sprintf(pwm_path, "/sys/class/pwm/pwmchip%s/pwm0", argv[1]);

    if (access(pwm_path, F_OK)) {//如果pwm0目录不存在, 则导出

        char temp[100];
        int fd;

        sprintf(temp, "/sys/class/pwm/pwmchip%s/export", argv[1]);
        if (0 > (fd = open(temp, O_WRONLY))) {
            perror("open error");
            exit(-1);
        }

        if (1 != write(fd, "0", 1)) {//导出pwm
            perror("write error");
            close(fd);
            exit(-1);
        }

        close(fd);  //关闭文件
    }

    /* 配置PWM周期 */
    if (pwm_config("period", argv[2]))
        exit(-1);

    /* 配置占空比 */
    if (pwm_config("duty_cycle", argv[3]))
        exit(-1);

    /* 使能pwm */
    pwm_config("enable", "1");

    /* 退出程序 */
    exit(0);
}

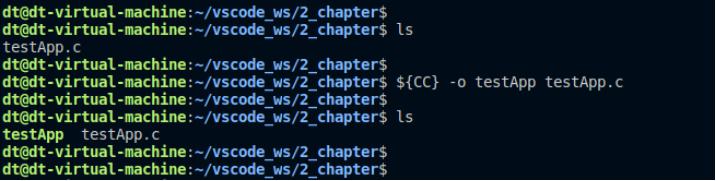

main()函数中,首先对传参进行校验,执行该应用程序的时候需要用户传入3个参数,分别是编号(0、1、2、3等,分别表示I.MX6U的PWM1、PWM2、PWM3…)、周期(以ns为单位)、PWM占空比(以ns为单位)。譬如: ./testApp 0 500000 250000 接下来需要导出pwm,首先使用access()函数判断pwm0目录是否存在,如果存在表示pwm已经导出,如果不存在,则表示未导出,那么就需要通过export文件将其导出。 导出成功之后,接着配置PWM周期、占空比,最后使能PWM。 编译示例代码: 在这里插入图片描述

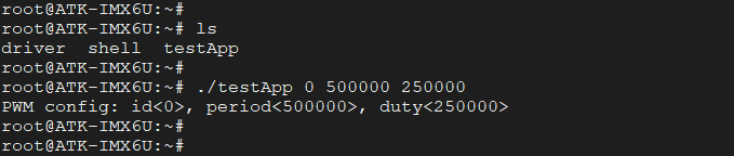

图 22.2.1 编译应用程序 22.3在开发板上测试 编译好之后就可以在开发板上进行测试了,前面提到了,阿尔法开发板出厂系统没法测试PWM,如果大家想要测试PWM,可以对出厂系统的内核源码进行配置,只需修改设备树,禁用LCD和backlight背光设备(status属性设置为disabled即可),修改完之后重新编译设备树,用编译得到的设备树镜像文件(dtb文件)替换掉开发板启动文件中的dtb文件。大家也可以参考《I.MX6U嵌入式Linux驱动开发指南》第七十三章内容,自行配置PWM。 将上小节编译得到的可执行文件testApp拷贝到开发板Linux用户家目录下,然后运行: 在这里插入图片描述

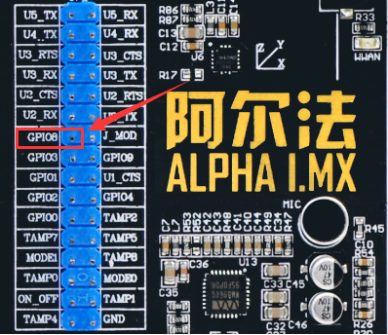

图 22.3.1 运行测试程序 本实验测试的是PWM1,笔者已经对设备树进行了配置,将LCD和backlight背光禁用了,阿尔法I.MX6U出厂系统已经将PWM1输出绑定到了GPIO1_IO08引脚,该引脚已经通过开发板上的扩展口引出,如下所示: 在这里插入图片描述

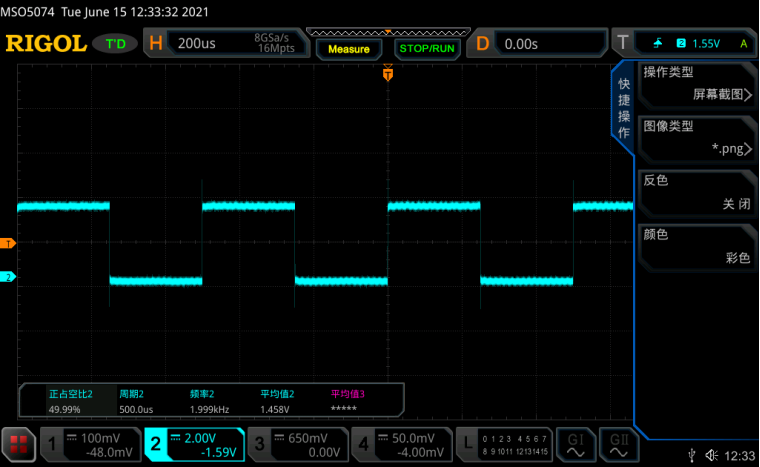

图 22.3.2 GPIO1_IO08引脚 接下来使用示波器来检测GPIO1_IO08引脚的电平变换,如下所示: 在这里插入图片描述

图 22.3.3 PWM波形 此时GPIO1_IO08引脚输出了PWM波形,其周期为500us(也就是500000ns),对应的频率为2KHz,占空比为50%,与我们配置的情况是一样的。
