第二十一章 UART串口通信实验

不管是单片机开发还是嵌入式Linux开发，串口都是最常用到的外设。可以通过串口将开发板与电脑相连，然后在电脑上通过串口调试助手来调试程序。还有很多的模块，比如蓝牙、GPS、GPRS等都使用的串口来与主控进行通信的，在嵌入式Linux中一般使用串口作为控制台，所以掌握串口是必备的技能。本章我们就来学习如何驱动I.MX6U上的串口，并使用串口和电脑进行通信。

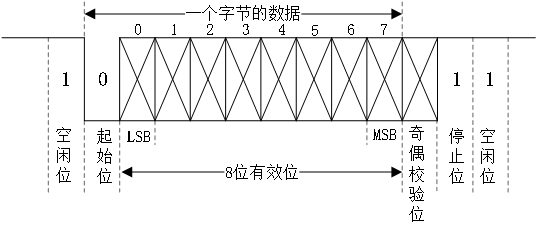

21.1 I.MX6U串口简介 21.1.1 UART简介 1、UART通信格式 串口全称叫做串行接口，通常也叫做COM接口，串行接口指的是数据一个一个的顺序传输，通信线路简单。使用两条线即可实现双向通信，一条用于发送，一条用于接收。串口通信距离远，但是速度相对会低，串口是一种很常用的工业接口。I.MX6U自带的UART外设就是串口的一种，UART全称是Universal Asynchronous Receiver/Trasmitter，也就是异步串行收发器。既然有异步串行收发器，那肯定也有同步串行收发器，学过STM32的同学应该知道，STM32除了有UART外，还有另外一个叫做USART的东西。USART的全称是Universal Synchronous/Asynchronous Receiver/Transmitter，也就是同步/异步串行收发器。相比UART多了一个同步的功能，在硬件上体现出来的就是多了一条时钟线。一般USART是可以作为UART使用的，也就是不使用其同步的功能。 UART作为串口的一种，其工作原理也是将数据一位一位的进行传输，发送和接收各用一条线，因此通过UART接口与外界相连最少只需要三条线：TXD(发送)、RXD(接收)和GND(地线)。图21.1.1.1就是UART的通信格式：

图21.1.1.1 UART通信格式 图21.1.1.1中各位的含义如下： 空闲位：数据线在空闲状态的时候为逻辑“1”状态，也就是高电平，表示没有数据线空闲，没有数据传输。 起始位：当要传输数据的时候先传输一个逻辑“0”，也就是将数据线拉低，表示开始数据传输。 数据位：数据位就是实际要传输的数据，数据位数可选择5~8位，我们一般都是按照字节传输数据的，一个字节8位，因此数据位通常是8位的。低位在前，先传输，高位最后传输。 奇偶校验位：这是对数据中“1”的位数进行奇偶校验用的，可以不使用奇偶校验功能。 停止位：数据传输完成标志位，停止位的位数可以选择1位、1.5位或2位高电平，一般都选择1位停止位。 波特率：波特率就是UART数据传输的速率，也就是每秒传输的数据位数，一般选择9600、19200、115200等。 2、UART电平标准 UART一般的接口电平有TTL和RS-232，一般开发板上都有TXD和RXD这样的引脚，这些引脚低电平表示逻辑0，高电平表示逻辑1，这个就是TTL电平。RS-232采用差分线，-3-15V表示逻辑1，+3+15V表示逻辑0。一般图21.1.1.2中的接口就是TTL电平：

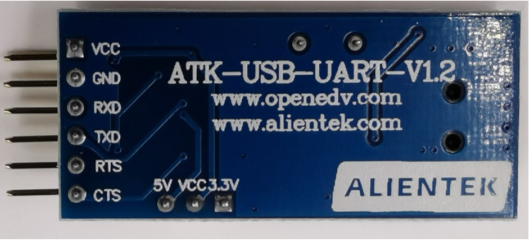

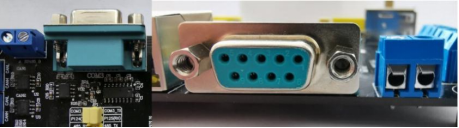

图21.1.1.2 TTL电平接口 图21.1.1.2中的模块就是USB转TTL模块，TTL接口部分有VCC、GND、RXD、TXD、RTS和CTS。RTS和CTS基本用不到，使用的时候通过杜邦线和其他模块的TTL接口相连即可。 RS-232电平需要DB9接口，I.MX6U-ALPHA开发板上的COM3(UART3)口就是RS-232接口的，如图21.1.1.3所示：

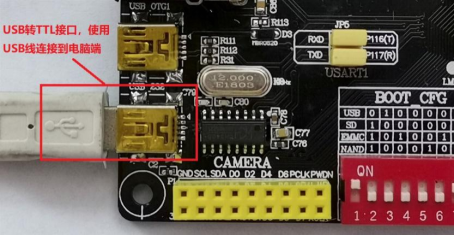

图21.1.1.3 I.MX6U-ALPHA开发板RS-232接口 由于现在的电脑都没有DB9接口了，取而代之的是USB接口，所以就催生出了很多USB转串口TTL芯片，比如CH340、PL2303等。通过这些芯片就可以实现串口TTL转USB。I.MX6U-ALPHA开发板就使用CH340芯片来完成UART1和电脑之间的连接，只需要一条USB线即可，如图21.1.1.4所示。

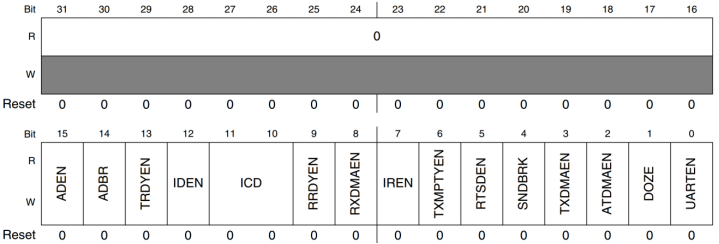

图21.1.1.4 I.MX6U-ALPHA开发板USB转TTL接口 21.1.2 I.MX6U UART简介 上一小节介绍了UART接口，本小节来具体看一下I.MX6U的UART接口，I.MX6U一共有8个UART，其主要特性如下： ①、兼容TIA/EIA-232F标准，速度最高可到5Mbit/S。 ②、支持串行IR接口，兼容IrDA，最高可到115.2Kbit/s。 ③、支持9位或者多节点模式(RS-485)。 ④、1或2位停止位。 ⑤、可编程的奇偶校验(奇校验和偶校验)。 ⑥、自动波特率检测(最高支持115.2Kbit/S)。 I.MX6U的UART功能很多，但是我们本章就只用到其最基本的串口功能，关于UART其它功能的介绍请参考《I.MX6ULL参考手册》第3561页的“Chapter 55 Universal Asynchronous Receiver/Transmitter(UART)”章节。 UART的时钟源是由寄存器CCM_CSCDR1的UART_CLK_SEL(bit)位来选择的，当为0的时候UART的时钟源为pll3_80m(80MHz)，如果为1的时候UART的时钟源为osc_clk(24M)，一般选择pll3_80m作为UART的时钟源。寄存器CCM_CSCDR1的UART_CLK_PODF(bit5:0)位是UART的时钟分频值，可设置063，分别对应164分频，一般设置为1分频，因此最终进入UART的时钟为80MHz。 接下来看一下UART几个重要的寄存器，第一个就是UART的控制寄存器1，即UARTx_UCR1(x=1~8)，此寄存器的结构如图21.1.2.1所示：

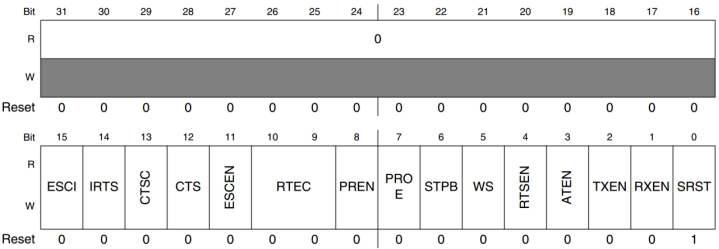

图21.1.2.1 寄存器UARTx_UCR1结构 寄存器UARTx_UCR1我们用到的重要位如下： ADBR(bit14)：自动波特率检测使能位，为0的时候关闭自动波特率检测，为1的时候使能自动波特率检测。 UARTEN(bit0)：UART使能位，为0的时候关闭UART，为1的时候使能UART。 接下来看一下UART的控制寄存器2，即：UARTx_UCR2，此寄存器结构如图21.1.2.2所示：

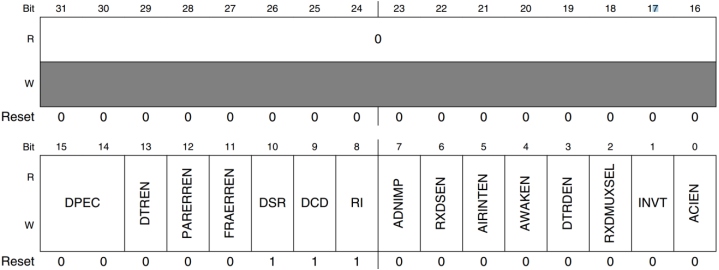

图21.1.2.2 寄存器UARTx_UCR2结构 寄存器UARTx_UCR2用到的重要位如下： IRTS(bit14)：为0的时候使用RTS引脚功能，为1的时候忽略RTS引脚。 PREN(bit8)：奇偶校验使能位，为0的时候关闭奇偶校验，为1的时候使能奇偶校验。 PROE(bit7)：奇偶校验模式选择位，开启奇偶校验以后此位如果为0的话就使用偶校验，此位为1的话就使能奇校验。 STOP(bit6)：停止位数量，为0的话1位停止位，为1的话2位停止位。 WS(bit5)：数据位长度，为0的时候选择7位数据位，为1的时候选择8位数据位。 TXEN(bit2)：发送使能位，为0的时候关闭UART的发送功能，为1的时候打开UART的发送功能。 RXEN(bit1)：接收使能位，为0的时候关闭UART的接收功能，为1的时候打开UART的接收功能。 SRST(bit0)：软件复位，为0的是时候软件复位UART，为1的时候表示复位完成。复位完成以后此位会自动置1，表示复位完成。此位只能写0，写1会被忽略掉。 接下来看一下UARTx_UCR3寄存器，此寄存器结构如图21.1.2.3所示：

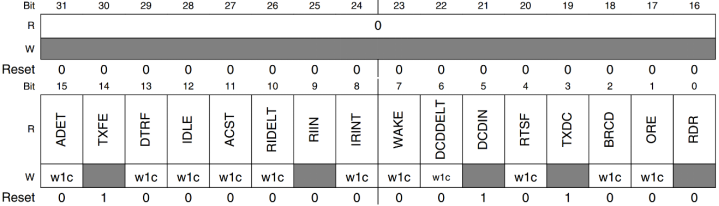

图21.1.2.3 UARTx_UCR3寄存器结构体 本章实验就用到了寄存器UARTx_UCR3中的位RXDMUXSEL(bit2)，这个位应该始终为1，这个在《I.MX6ULL参考手册》第3624页有说明。 接下来看一下寄存器UARTx_USR2，这个是UART的状态寄存器2，此寄存器结构如图21.1.2.4所示：

图21.1.2.4 寄存器UARTx_USR2结构 寄存器UARTx_USR2用到的重要位如下： TXDC(bit3)：发送完成标志位，为1的时候表明发送缓冲(TxFIFO)和移位寄存器为空，也就是发送完成，向TxFIFO写入数据此位就会自动清零。 RDR(bit0)：数据接收标志位，为1的时候表明至少接收到一个数据，从寄存器UARTx_URXD读取数据接收到的数据以后此位会自动清零。 接下来看一下寄存器UARTx_UFCR、UARTx_UBIR和UARTx_UBMR，寄存器UARTx_UFCR中我们要用到的是位RFDIV(bit9:7)，用来设置参考时钟分频，设置如表21.1.2.1所示： RFDIV(bit9:7) 分频值 000 6分频 001 5分频 010 4分频 011 3分频 100 2分频 101 1分频 110 7分频 111 保留 表21.1.2.1 RFDIV分频表 通过这三个寄存器可以设置UART的波特率，波特率的计算公式如下：

Ref Freq：经过分频以后进入UART的最终时钟频率。
UBMR：寄存器UARTx_UBMR中的值。
UBIR：寄存器UARTx_UBIR中的值。
通过UARTx_UFCR的RFDIV位、UARTx_UBMR和UARTx_UBIR这三者的配合即可得到我们想要的波特率。比如现在要设置UART波特率为115200，那么可以设置RFDIV为5(0b101)，也就是1分频，因此Ref Freq=80MHz。设置UBIR=71，UBMR=3124，根据上面的公式可以得到：

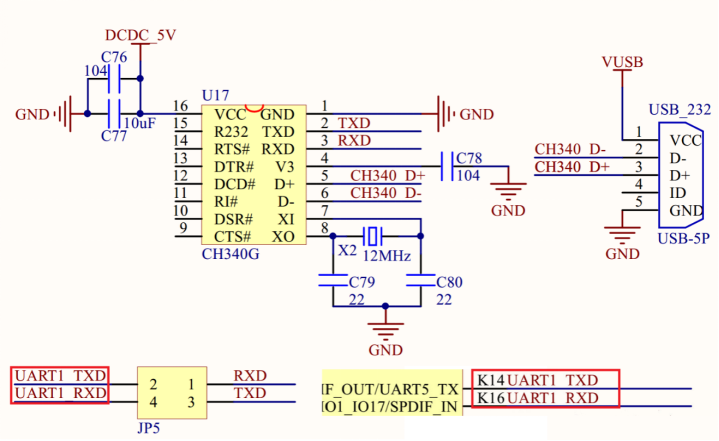

= 最后来看一下寄存器UARTx_URXD和UARTx_UTXD，这两个寄存器分别为UART的接收和发送数据寄存器，这两个寄存器的低八位为接收到的和要发送的数据。读取寄存器UARTx_URXD即可获取到接收到的数据，如果要通过UART发送数据，直接将数据写入到寄存器UARTx_UTXD即可。 关于UART的寄存器就介绍到这里，关于这些寄存器详细的描述，请参考《I.MX6ULL参考手册》第3608页的55.15小节。本章我们使用I.MX6U的UART1来完成开发板与电脑串口调试助手之间串口通信， UART1的配置步骤如下： 1、设置UART1的时钟源 设置UART的时钟源为pll3_80m，设置寄存器CCM_CSCDR1的UART_CLK_SEL位为0即可。 2、初始化UART1 初始化UART1所使用IO，设置UART1的寄存器UART1_UCR1~UART1_UCR3，设置内容包括波特率，奇偶校验、停止位、数据位等等。 4、使能UART1 UART1初始化完成以后就可以使能UART1了，设置寄存器UART1_UCR1的位UARTEN为1。 5、编写UART1数据收发函数 编写两个函数用于UART1的数据收发操作。 21.2 硬件原理分析 本试验用到的资源如下： ①、一个LED灯：LED0。 ②、串口1。 I.MX6U-ALPHA开发板串口1硬件原理图如图21.2.1所示：

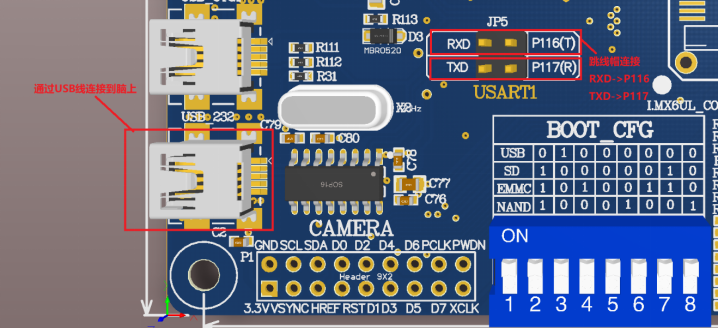

图21.2.1 I.MX6U-ALPHA开发板串口1原理图 在做实验之前需要用USB串口线将串口1和电脑连接起来，并且还需要设置JP5跳线帽，将串口1的RXD、TXD两个引脚分别与P116、P117连接一起，如图21.2.2所示：

图21.2.2 串口1硬件连接设置图 硬件连接设置好以后就可以开始软件编写了，本章实验我们初始化好UART1，然后等待SecureCRT给开发板发送一个字节的数据，开发板接收到SecureCRT发送过来的数据以后在同通过串口1发送给SecureCRT。 21.3 实验程序编写 本实验对应的例程路径为：开发板光盘-> 1、裸机例程-> 13_uart。 本章实验在上一章例程的基础上完成，更改工程名字为“uart”，然后在bsp文件夹下创建名为“uart”的文件夹，然后在bsp/uart中新建bsp_uart.c和bsp_uart.h这两个文件。在bsp_uart.h中输入如下内容：

示例代码21.3.1 bsp_uart.h文件代码
1  #ifndef _BSP_UART_H
2  #define _BSP_UART_H
3  #include "imx6ul.h"
4  /***************************************************************
5  Copyright © zuozhongkai Co., Ltd. 1998-2019. All rights reserved.
6  文件名    : bsp_uart.h
7  作者      : 左忠凯
8  版本      : V1.0
9  描述      : 串口驱动文件头文件。
10 其他      : 无
11 论坛      : www.openedv.com
12 日志      : 初版V1.0 2019/1/15 左忠凯创建
13 ***************************************************************/
14
15 /* 函数声明 */
16 void uart_init(void);
17 void uart_io_init(void);
18 void uart_disable(UART_Type *base);
19 void uart_enable(UART_Type *base);
20 void uart_softreset(UART_Type *base);
21 void uart_setbaudrate(UART_Type *base,
unsigned int baudrate,
unsigned int srcclock_hz);
22 void putc(unsigned char c);
23 void puts(char *str);
24 unsigned char getc(void);
25 void raise(int sig_nr);
26
27 #endif

文件bsp_uart.h内容很简单，就是一些函数声明。继续在文件bsp_uart.c中输入如下所示内容：

示例代码21.3.2 bsp_uart.c文件代码
/***************************************************************
