第四十三章MT9V034摄像头RGB-LCD显示实验

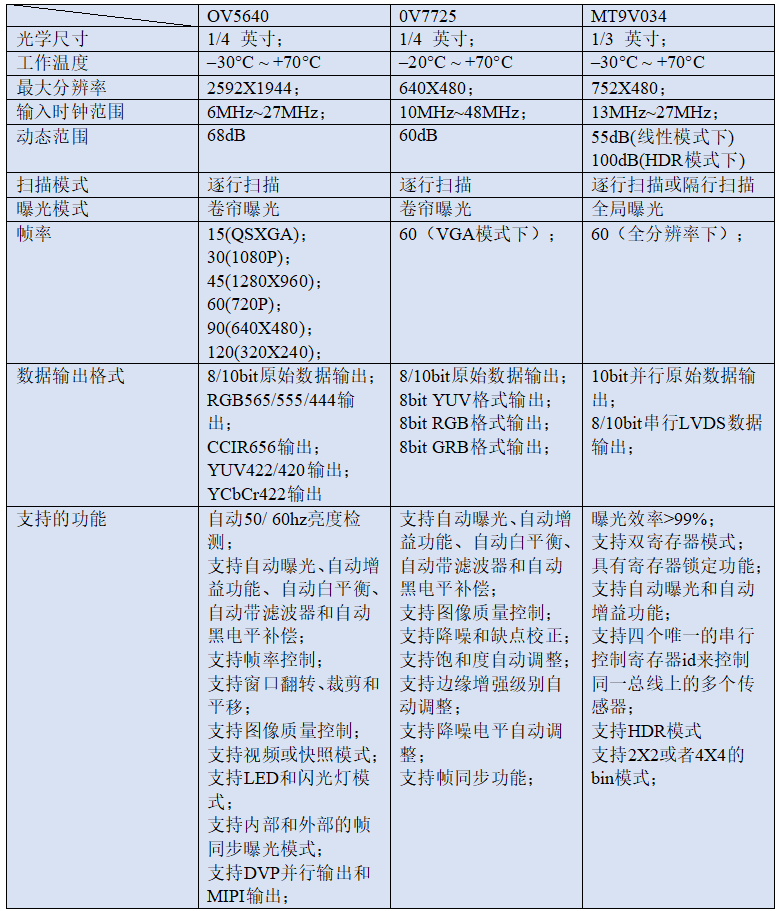

MT9V034是ON Semiconductor（安森美半导体）公司生产的一颗CMOS图像传感器，该传感器功耗低、可靠性高以及采集速率快，主要应用机器视觉，双目视觉，宽温度工业场合等领域。本章我们将使用FPGA开发板实现对MT9V034的数字图像采集并通过LCD实时显示。 本章包括以下几个部分： 4242.1简介 42.2实验任务 42.3硬件设计 42.4程序设计 42.5下载验证 43.1简介 MT9V034是一款1/3英寸单芯片图像传感器，其感光阵列最大可达到752*480，能实现最快60fps VGA分辨率的图像采集，具有全局曝光和高动态范围（HDR）操作。这款CMOS图像传感器具有安森美半导体的突破性功能，实现了CCD图像质量的低噪声和CMOS成像技术（基于信噪比和低光灵敏度），同时保持固有尺寸、成本和CMOS的集成优势。下表为几个摄像头的功能对比。

通过上述的对比可以看出，相对于其他2款摄像头MT9V034的优势在于HDR模式和全局曝光。HDR模式的原理是根据不同的曝光时间的LDR(Low-Dynamic Range)图像，利用每个曝光时间相对应最佳细节的LDR图像来合成最终HDR图像，与普通的图像相比，可以提供更多的动态范围和图像细节。下图是线性模式和HDR模式的对比图。

图 43.1.1 HDR模式

图 43.1.2 线性模式 通过对比可以发现，开启了 HDR，会使拍到的图像亮度比较高的地方变暗，亮度比较低的地方变亮，总的来说就是使图像显示的更均衡。 卷帘曝光的原理是通过Sensor逐行曝光的方式实现的。在曝光开始的时候，Sensor逐行扫描逐行进行曝光，直至所有像素点都被曝光。与卷帘曝光不同 ，全局曝光整幅场景在同一时间曝光实现的，Sensor所有像素点同时收集光线，同时曝光。下面为两种模式的对比图。

图 43.1.3 全局曝光拍摄图

图 43.1.4 卷帘曝光拍摄图 当拍摄快速移动的物体时，全局曝光拍摄到的物体比较清晰，不会发生形变，而卷帘曝光拍摄的图片会出现部分曝光(partial exposure)、斜坡图形(skew)、晃动(wobble) 等现象，也就是传说中的果冻了。这是全局曝光其优势的一面，相对于卷帘曝光也有其劣势的一面。当全局曝光的曝光时间长（如大于500μs）时，其噪点情况严重，而运用卷帘曝光后，图片会有更低的噪声和更快的帧速。 下图为MT9V034的功能框图：

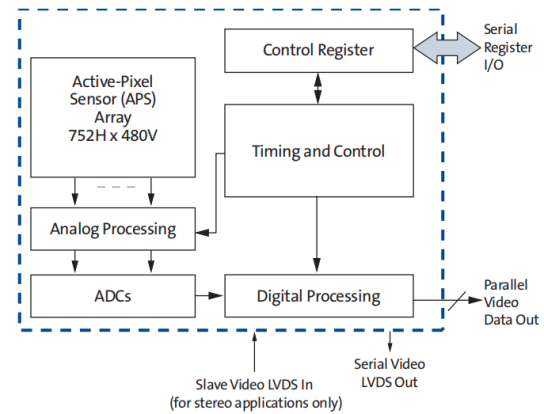

图 43.1.5 MT9V034功能框图 由上图可知，除了传统的并行逻辑输出，MT9V034还具有串行低压差分信号（LVDS）输出。该传感器可以在立体声相机中操作，并且该传感器被指定为立体声主机时，可以合并来自本身的立体声，还可以将从属传感器的数据合并为一个串行LVDS流。本次实验只采用传统的并行逻辑输出。 MT9V034通过两线串行接口将寄存器写入MT9V034和从中读取，以此来配置窗口大小和行场分辨率等寄存器。MT9V034是具有四个可能ID（0x90、0x98、0xB0和0xB8）由S_CTRL_ADR0和S_CTRL_ADR1输入引脚确定，本次实验所用的MT9V034的写器件ID是0x90。下图是器件ID的相关内容。

图 43.1.6 器件地址 MT9V034使用的是两线式接口总线，该接口总线包括SCLK串行时钟输入线和SDATA串行双向数据线，分别相当于IIC协议的SCL信号线和SDA信号线。本次实验所用的两线式接口总线兼容IIC协议，是所以不对相关协议详细介绍，有关IIC协议的详细介绍请大家参考“EEPROM读写实验”章节。 两线式接口总线的写传输协议如下图所示：

图 43.1.7写传输协议 上图中的ADDR是由7位器件地址和1位读写控制位构成（0：写 1：读），MT9V034的器件地址为7’h5c，所以在写传输协议中，ID Address（W） = 8’hb8（器件地址左移1位，低位补0）；R0x09为8位寄存器地址，在MT9V034的数据手册中有些寄存器是可改写的，有些是只读的，只有可改写的寄存器才能正确写入；Write Data为16位写数据，每一个寄存器地址对应16位的配置数据。上图中的第9位ACK表示从机应答，该位是由从机（此处指MT9V034）发出应答信号来响应主机表示当前器件地址、寄存器地址和写数据是否传输完成，但是从机有可能不发出应答信号，因此主机（此处指FPGA）在此必须判断此处是否有应答，有应答即说明当前传输完成，无应答表示传输未完成。 我们可以发现，MT9V034的两线式接口总线和IIC写传输协议是极为相似的，只是在两线式接口总线写传输协议中，一个寄存器地址写入16位数据，而IIC写传输协议一个地址只写入8位数据。两线式接口总线的读传输协议和IIC有些差异，在IIC读传输协议中，一个寄存器地址只读出8位数据；而两线式接口总线传输协议中一个寄存器地址只读出16位数据，下图为两线式接口总线的读传输协议。

图 43.1.8 SCCB读传输协议 由上图可知，两线式接口总线读传输协议分为两个部分。第一部分是写器件地址和寄存器地址，即先进行一次虚写操作，通过这种虚写操作使地址指针指向虚写操作中寄存器地址的位置，当然虚写操作也可以通过前面介绍的写传输协议来完成。第二部分是读器件地址和读数据，此时读取到的数据才是寄存器地址对应的数据，注意ID Address（R） = 8’hB9（器件地址左移1位，低位补1）。上图中的NACK位由主机（这里指FPGA）产生，由于两线式接口总线不支持连续读写，因此NACK位必须为高电平。 MT9V034在上电后是存在默认寄存器的，即上电后就可以输出752x480分辨率的图像，如果大家需要其他的分辨率或模式就必须先对传感器进行初始化，可通过配置寄存器使其工作在预期的工作模式，以得到较好画质的图像。因为两线式接口总线的写传输协议和IIC几乎相同，因此我们可以直接使用IIC的驱动程序来配置摄像头。当然这么多寄存器也并非都需要配置，很多寄存器可以采用默认的值。ON Semiconductor公司提供了MT9V034的软件使用手册（MT9V034，位于开发板所随附的资料“7_硬件资料/7_MT9V034资料/MT9V034.pdf”），如果某些寄存器不知道如何配置可以参考此手册，下表是本程序用到的关键寄存器的配置说明。

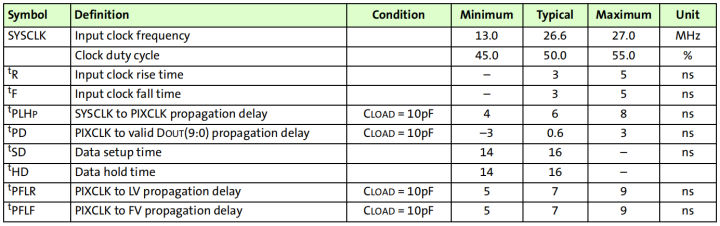

0Xd5 Fine Shutter Width Total 0x0000 细调曝光时间的宽度 MT9V034的寄存器较多，对于其它寄存器的描述可以参MT9V034的数据手册。 下图为MT9V034的一些特性。

图 43.1.9 MT9V034的特性 从上图可以看出，MT9V034的输入时钟频率的范围是13Mhz~27Mhz；本次实验摄像头的输入时钟为24Mhz，是由外部晶振提供的；两线式接口总线的SCLK的时钟频率最大为400KHz。

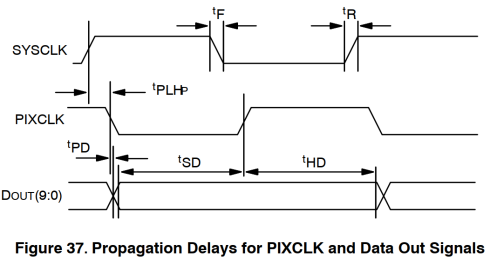

图 43.1.10 PIXCLK和SYSCLK的关系 结合图 43.1.10和图 43.1.9可知，PIXCLK和SYSCLK是同频不同相的2个时钟，本次实验摄像头的输入时钟为24Mhz，所以摄像头的输出时钟也为24Mhz。 MT9V034在并行逻辑输出的模式下仅支持10bit的YUV（亮度参量和色度参量分开表示的像素格式），不支持其他格式。由于摄像头采集的图像最终要在LCD上显示，且新起点开发板上的数据接口为RGB888格式（详情请参考“LCD彩条显示实验”章节），因此必须将MT9V034摄像头输出的YUV格式的图像像素数据转换为RGB888格式。下图为摄像头输出的行时序图。

图 43.1.11 行时序图 LINE_VALID：数据有效使能。当其为高时，输出的数据为有效数据。 PIXCLK：像素时钟。由MT9V034产生的对外输出的时钟信号。 DOUT：有效数据。摄像头采集得到的像素数据，本次实验取其高8位。

图 43.1.12 场时序图

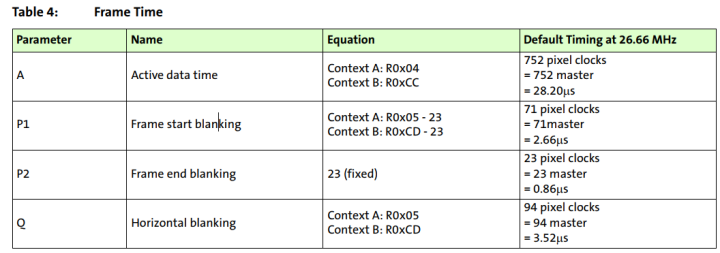

图 43.1.13 信号含义 LINE_VALID：数据有效使能。当其为高时，输出的数据为有效数据。 FRAME_VALID：帧（场） 同步信号。当此信号有效的时候就表示开始显示新的一帧数据。 43.2实验任务 本节实验任务是使用新起点开发板及MT9V034摄像头实现图像采集，并通过TFT-LCD接口驱动RGB LCD液晶屏（支持目前正点原子推出的所有RGB LCD屏），并实时显示出图像。 43.3硬件设计 新起点FPGA开发板上有一个摄像头扩展接口，该接口可以用来连接MT9V034/OV5640等摄像头模块，摄像头扩展接口原理图如图 43.3.1所示：

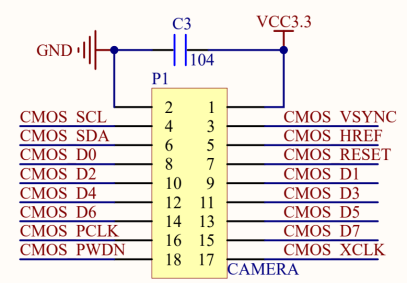

图 43.3.1 摄像头扩展接口原理图

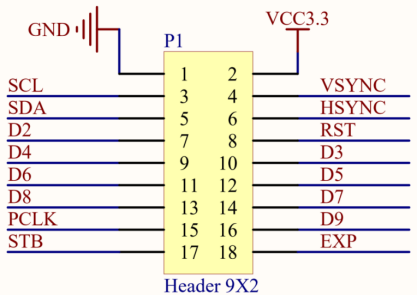

图 43.3.2 摄像头接口 ATK-MT9V034是正点原子推出的一款高性能36W像素高清摄像头模块。该模块通过2*9排针（2.54mm间距）同外部连接，我们将摄像头的排针直接插在开发板上的摄像头接口即可，如下图所示：

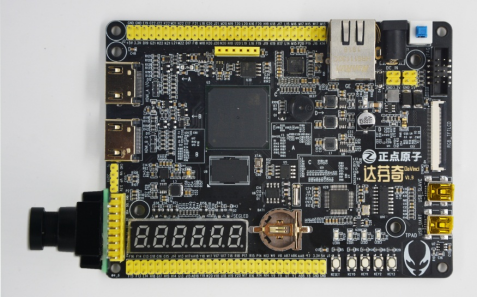

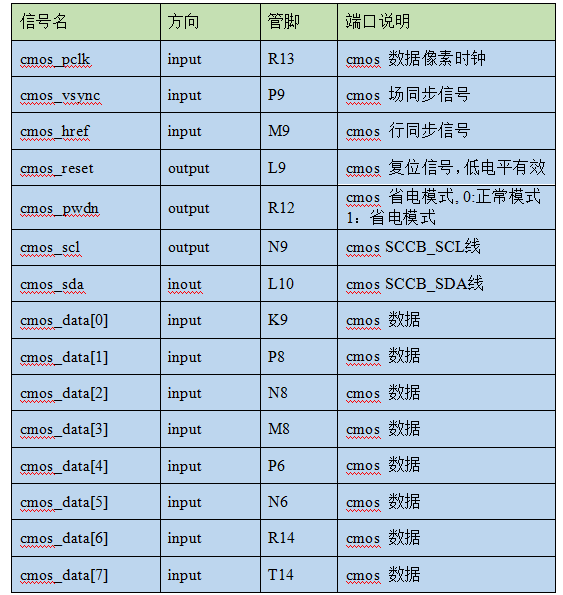

图 43.3.3 MT9V034摄像头连接开发板图 前面说过，MT9V034在YUV模式中有效数据是D[9:0]，而我们的摄像头排针上数据引脚的个数是8位，而摄像头排针上的8位数据连接的就是MT9V034传感器的D[9:2]，所以我们直接使用摄像头排针上的8位数据引脚即可。 需要注意的是，由图 43.3.1可知，摄像头扩展口的第18个引脚定义为CMOS_PWDN，而我们的MT9V034摄像头模块的STB（CMOS_PWDN）引脚固定为低电平，也就是一直处于正常工作模式。MT9V034摄像头接口的第18个引脚定义为EXP，这个引脚是摄像头外部触发脉冲的引脚，只在快照模式下启用它。MT9V034摄像头模块内部自带24M晶振的，所以不需要FPGA输出时钟给摄像头。 由于LCD接口和SDRAM引脚数目较多且在前面相应的章节中已经给出它们的管脚列表，这里只列出摄像头相关管脚分配，如下表所示： 表 43.3.1 MT9V034摄像头管脚分配

摄像头TCL约束文件如下： set_location_assignment PIN_T14 -to cmos_data[7] set_location_assignment PIN_R14 -to cmos_data[6] set_location_assignment PIN_N6 -to cmos_data[5] set_location_assignment PIN_P6 -to cmos_data[4] set_location_assignment PIN_M8 -to cmos_data[3] set_location_assignment PIN_N8 -to cmos_data[2] set_location_assignment PIN_P8 -to cmos_data[1] set_location_assignment PIN_K9 -to cmos_data[0] set_location_assignment PIN_M9 -to cmos_href set_location_assignment PIN_R13 -to cmos_pclk set_location_assignment PIN_R12 -to cmos_pwdn set_location_assignment PIN_L9 -to cmos_reset set_location_assignment PIN_N9 -to cmos_scl set_location_assignment PIN_L10 -to cmos_sda set_location_assignment PIN_P9 -to cmos_vsync 43.4程序设计 图 43.4.1是根据本章实验任务画出的系统框图。

图 43.4.1 顶层系统框图 由上图可知，时钟模块（pll_clk）为LCD顶层模块、SDRAM控制模块以及I2C驱动模块提供驱动时钟。I2C配置模块和I2C驱动模块控制着传感器初始化的开始与结束，传感器初始化完成后图像采集模块将采集到的数据写入SDRAM控制模块，LCD顶层模块从SDRAM控制模块中读出数据，完成了数据的采集、缓存与显示。需要注意的是图像数据采集模块是在SDRAM和传感器都初始化完成之后才开始输出数据的，避免了在SDRAM初始化过程中向里面写入数据。 MT9V034虽然在上电后不配置寄存器也能正常工作，但是此时输出的分辨率可能不是实验需要的分辨率，所以必须通过配置寄存器的值来达到实验所需要的分辨率。配置寄存器的协议和I2C协议在写操作时几乎一样，所以需要一个I2C驱动模块。为了使MT9V034在期望的模式下运行并且提高图像显示效果，需要配置较多的寄存器，这么多寄存器的地址与参数需要单独放在一个模块，因此还需要一个寄存配置信息的I2C配置模块。在摄像头配置完成后，开始输出图像数据，因此需要一个摄像头图像采集模块来采集图像；采集到的图像先进入SDRAM存储器进行缓存，最后LCD顶层模块读取SDRAM缓存的数据以达到最终实时显示的效果。 对比“OV7725摄像头TFT-LCD显示实验”的系统框图可以发现，本次实验只是把外设OV7725模块替换成了MT9V034模块，替换了图像采集模块和IIC配置模块，修改了IIC驱动模块和SDRAM读写模块，其余模块基本相同。替换图像采集模块和修改图像采集顶层模块的原因在于OV7725摄像头输出的是RGB565格式的16bit数据，而MT9V034输出的是YUV格式的8bit数据；替换IIC配置模块和修改IIC驱动模块的原因在于OV7725的一个寄存器地址只写8bit数据，而MT9V034的一个寄存器地址可以写16bit数据；本次实验所采用的摄像头 MT9V034的帧率为62帧，而LCD的屏幕的帧率有的比摄像头低，有的比摄线头高，而之前所采用的摄像头OV5640和OV7725的帧率都比LCD屏的帧率低，因此两帧的乒乓操作足以满足之前的设计需求，但相对于本次实验来说两帧的乒乓操作已经不能满足设计需求，所以需要修改SDRAM读写模块。SDRAM读写模块修改后的帧切换原理如下所示：

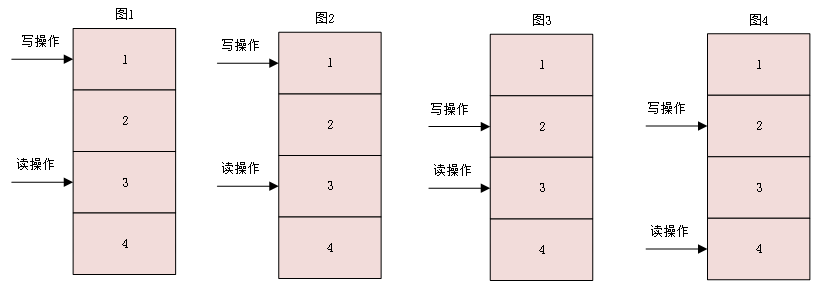

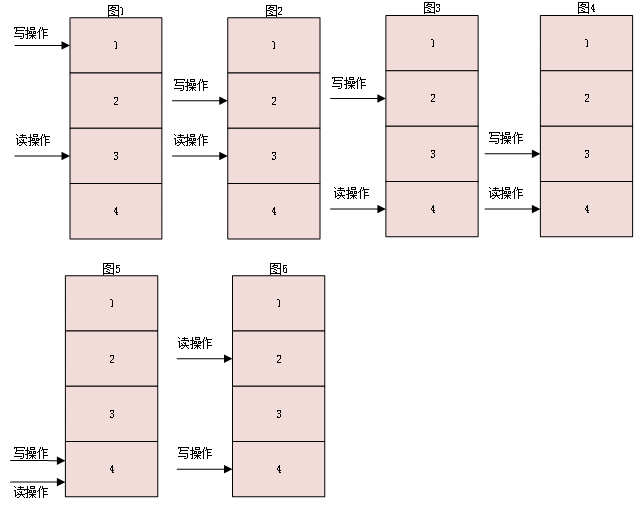

图 43.4.2 写比读快的示意图 图 43.4.3 读比写快的示意图 在图 43.4.2中的图2是写操作完成了一帧的存储，换了一个存储空间继续写，而读操作还没有读完一帧数据，继续读原来的存储空间；因为读帧率和写帧率的帧率比没有2倍，所以写操作端的第二帧还没有写完，读操作端已经读完了第一帧，换了一个存储空间继续读，如图3所示； 图4中写操作端完成了第二帧的存储，而读操作还没有读完第二帧数据；同理图5中写操作端完成了第三帧的存储，开始第四帧的写入，而读操作将要读完第二帧数据；图6表示读操作读完第二帧数据，而写操作端没有完成第四帧的存储，这里将存储空间跳转了2个，就是为了防止写操作追上读操作，出现画面撕裂的现象。 在图 43.4.3中图2是读操作读出了一帧的数据，而本次实验是根据写存储空间来判断读存储空间的，所以继续读之前的存储空间；图3是写操作端完成了第一帧的存储，而读操作还没有读完第二帧数据；图4是读操作端读完第二帧数据，而写操作还没有完成了第二帧的存储。 顶层模块的原理图如下图所示：

图 43.4.4 顶层模块原理图 FPGA顶层模块（mt9v034_rgb565_lcd）例化了以下六个模块：时钟模块（pll_clk）、I2C驱动模块（i2c_dri）、I2C配置模块（i2c_cfg）、图像采集顶层模块（cmos_data_top）、SDRAM控制模块（sdram_top）和LCD顶层模块（lcd_rgb_top）。 时钟模块（pll_clk）：时钟模块通过调用PLL IP核实现，共输出3个时钟，频率分别为100Mhz（SDRAM参考时钟）、100Mhz偏移负75度时钟（用于SDRAM输出采样的偏移时钟）和50Mhz时钟，50Mhz时钟作为I2C驱动模块和LCD顶层模块的驱动时钟。 I2C驱动模块（i2c_dri）：I2C驱动模块负责驱动MT9V034的两线式接口总线，用户可根据该模块提供的用户接口可以很方便的对MT9V034的寄存器进行配置，该模块和“EEPROM读写实验”章节中用到的I2C驱动模块为同一个模块，有关该模块的详细介绍请大家参考“EEPROM读写实验”章节。 I2C配置模块（i2c_cfg）：I2C配置模块的驱动时钟是由I2C驱动模块输出的时钟提供的，这样方便了I2C驱动模块和I2C配置模块之间的数据交互。该模块寄存需要配置的寄存器地址和数据，同时该模块输出MT9V034的寄存器地址和数据以及控制I2C驱动模块开始执行的控制信号，直接连接到I2C驱动模块的用户接口，从而完成对MT9V034传感器的配置。 图像采集顶层模块（top_cmos_data）：摄像头采集模块在像素时钟的驱动下将传感器输出的场同步信号、行同步信号以及8位数据转换成SDRAM控制模块的写使能信号和16位写数据信号，完成对MT9V034传感器图像的采集。如果LCD屏的分辨率小于MT9V034的分辨率，还要对MT9V034采集的数据进行裁剪，以匹配LCD屏的分辨率。 SDRAM控制模块（sdram_top）：SDRAM读写控制器模块负责驱动SDRAM片外存储器，缓存图像传感器输出的图像数据。该模块将复杂的读写操作封装成类似FIFO的用户接口，非常方便用户的使用。有关SDRAM控制模块的详细介绍请大家参考“SDRAM读写实验”章节。 LCD顶层模块（lcd_rgb_top）：LCD顶层模块负责驱动LCD屏的驱动信号的输出，同时为其他模块提供屏体参数、场同步信号和数据请求信号。有关LCD驱动模块的详细介绍请大家参考“OV7725摄像头RGB-LCD显示实验”章节。 顶层模块大部分的代码在介绍“OV7725摄像头RGB-LCD显示实验”章节时已经介绍过了，这里不再详述，但还有部分代码做了改动，改动的代码如下：

41  //parameter define
42  parameter  SLAVE_ADD = 7'b1001_000     ;  //slave  address
43  parameter  BIT_CTRL   = 1'b0           ;  //MT9V034的字节地址为8位  0:8位 1:16位
44  parameter  DATA_CTRL  = 1'b1           ;  //MT9V034的数据为16位  0:8位 1:16位
45  parameter  CLK_FREQ   = 26'd50_000_000 ;  //i2c_dri模块的驱动时钟频率 50.0MHz
46  parameter  I2C_FREQ   = 18'd250_000    ;  //I2C的SCL时钟频率,不超过400KHz

程序的第42行，修改了器件的地址。 程序的第44行，添加了参数DATA_CTRL，用以区分一个寄存器地址是写16位数据还是8位数据。

135 //图像采集顶层模块
136 cmos_data_top u_cmos_data_top(
137     .rst_n                 (sys_init_done),         //系统初始化完成之后再开始采集数据
138     .clk_cmos              (clk_24m),               //24MHz CMOS Driver clock input
139     .cam_pclk              (cmos_pclk),
140     .cmos_xclk             (cmos_xclk),             //24MHz drive clock
141     .cam_vsync             (cmos_vsync),
142     .cam_href              (cmos_href),
143     .cam_data              (cmos_data),
144     .lcd_id                (lcd_id),
145     .h_disp                (h_disp),
146     .v_disp                (v_disp),
147     .h_pixel               (h_pixel),
148     .v_pixel               (v_pixel),
149     .sdram_addr_max        (sdram_addr_max),
150     .cmos_frame_vsync      (cmos_frame_vsync),
151     .cmos_frame_href       (cmos_frame_href),
152     .cmos_frame_valid      (cmos_frame_valid),      //数据有效使能信号
153     .cmos_frame_data       (wr_data)                //有效数据
154     );

在程序的第139行，信号cmos_pclk是摄像头产生的输入时钟，即摄像头数据的采样时钟。 在程序的第140行，信号cmos_xclk是摄像头的输入时钟，但本次实验的摄像头采用的是外接24M时钟的晶振，所以不需要cmos_xclk，但这里还是将这个信号保留下来。 I2C配置模块寄存需要配置的寄存器地址、数据以及控制初始化的开始与结束，代码如下所示：

1  module i2c_cfg(
2                 input                clk         ,
3                 input                rst_n       ,
4                 input                i2c_done    ,
5                 output  reg          i2c_exec    ,
6                 output  reg   [7:0]  i2c_addr    ,
7                 output  reg  [15:0]  i2c_wr_data ,
8                 output  reg          cfg_done       //配置寄存器结束
9                 );
10 //parameter define
11 parameter  DELAY_MAX = 8'hff ;
12 parameter  ROW_NUM = 16'd480;  //行数
13 parameter  COL_NUM = 16'd640;  //列数
14
15 //reg define
16 reg   [7:0]  delay_cnt   ;
17 reg          delay_done  ;
18 reg   [3:0]  cfg_cnt     ;
19
20 //*****************************************************
21 //**                    main code
22 //*****************************************************
23
24 always @(posedge clk or negedge rst_n)
25   begin
26      if(rst_n==1'b0) begin
27          delay_cnt
