STM32F4驱动LCD1602液晶

提示：以下是本篇文章正文内容

一、液晶介绍 1.芯片引脚功能介绍 符 号 名 称功 能Vss接地0VVDDVDDVEE液晶驱动电压,保证VDD-VEE=4.5∽5V电压差RS寄存器选择信号 H:数据寄存器 L:指令寄存器R/W读/写信号 H:读 L:写E片选信号下降沿触发,锁存数据DB0-DB7数据线 数据传输 2.读写数据/指令

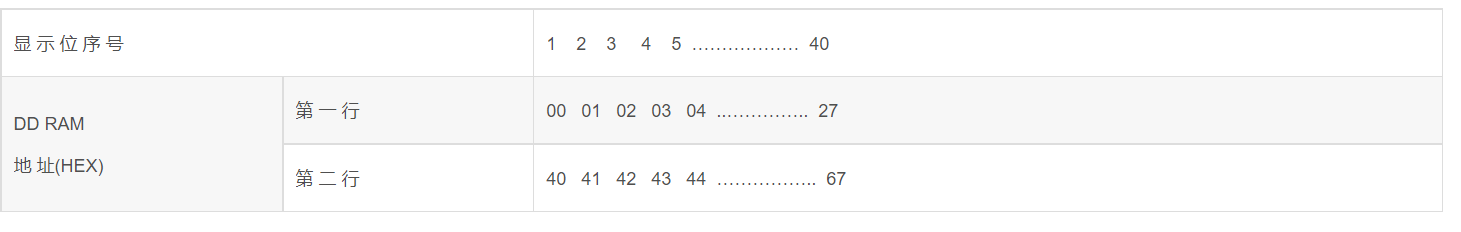

3.显存

二、源码

头文件

#ifndef __lcd1602_H
#define __lcd1602_H
#include "stm32f4xx.h"                  // Device header
#include "sys.h"

/*
RS:是命令 / 数据选择引脚;	当 RS为低电平时，选择命令；当RS为高电平时，选择数据。
RW:是读 / 写选择引脚;			当 RW为低电平时，向 LCD1602写入命令或数据；当 RW为高电平时，从 LCD1602读取状态或数据。（如果不需要进行读取操作，可以直接将其接 VSS。）
E:执行命令的使能引脚，接单片机的一个 I/O 。

LCD1602的基本操作分为四种：
1. 读状态：输入 RS=0， RW=1 ， E=高脉冲。输出： D0—D7为状态字。
2. 读数据：输入 RS=1， RW=1 ， E=高脉冲。输出： D0—D7为数据。
3. 写命令：输入 RS=0， RW=0 ， E=高脉冲。输出：无。
4. 写数据：输入 RS=1， RW=0 ， E=高脉冲。输出：无。

*/

//拉高功能引脚
#define Set_RS	GPIO_SetBits(GPIOC,GPIO_Pin_10)
#define Set_RW	GPIO_SetBits(GPIOC,GPIO_Pin_11)
#define Set_EN	GPIO_SetBits(GPIOC,GPIO_Pin_12)
//拉低功能引脚
#define Clr_RS	GPIO_ResetBits(GPIOC,GPIO_Pin_10)
#define Clr_RW	GPIO_ResetBits(GPIOC,GPIO_Pin_11)
#define Clr_EN	GPIO_ResetBits(GPIOC,GPIO_Pin_12)


void LCD_Init(void);//LCD初始化
void LCD_Clear(void);//LCD清屏操作
void LCD_Display_Char(u8 x,u8 y,char dat);//LCD显示字符
void LCD_Display_Str(u8 x,u8 y,char *str);//LCD显示字符串
void LCD_RunDisplay(u8 x,u8 y,u8 *str,u8 RL);//LCD整屏滚动显示


#endif

源文件

#include "lcd1602.h"
#include "delay.h"

static void LCD_GPIO_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC|RCC_AHB1Periph_GPIOD|RCC_AHB1Periph_GPIOF, ENABLE);//使能GPIOF时钟


	GPIO_InitStructure.GPIO_Pin	= GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
	GPIO_InitStructure.GPIO_Speed	= GPIO_Speed_50MHz;//选择工作频率
	GPIO_Init( GPIOC, &GPIO_InitStructure );


	// PD0-8
	GPIO_InitStructure.GPIO_Pin	= GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
	GPIO_InitStructure.GPIO_Speed	= GPIO_Speed_50MHz;//选择工作频率
	GPIO_Init( GPIOD, &GPIO_InitStructure );

}



//向GPIOD的低8位写入8位数据  接线从第几位开始就向左移几位
static void Write_Byte(u8 data)
{
	GPIO_Write(GPIOD,data);//写操作最小的建立时间为40ns
	delay_ms(10);
}


//LCD写命令
static void LCD_Write_Command(u8 cmd)
{
	//配置写入命令
	Clr_RS;
	delay_ms(10);
	Clr_RW;
	delay_ms(10);
	Set_EN;
	delay_ms(10);

	//写入命令操作

	Write_Byte(cmd);//写完操作最小延迟10ns
	delay_ms(5);

	//写入完毕  拉低功能引脚
	Clr_EN;
}

//LCD写数据
static void LCD_Write_Data(u8 dat)
{
	//配置写入数据
	Set_RS;
	delay_ms(10);
	Clr_RW;
	delay_ms(10);
	Set_EN;
	delay_ms(10);

	//写入命令操作

	Write_Byte(dat);//写完操作最小延迟10ns
	delay_ms(5);

	//写入完毕  拉低功能引脚
	Clr_EN;
}

//LCD初始化
void LCD_Init(void)
{
	LCD_GPIO_Init();//初始化GPIO

	LCD_Write_Command(0x38);	//工作方式设置（8位数据接口，两行显示，5*8点阵）
	delay_ms(5);

	LCD_Write_Command(0x0C);	//显示开关控制指令设置（显示开+光标不显示+光标不闪烁）
	delay_ms(5);
	/*
	0x0E显示开+光标显示+光标不闪烁
	0x0F显示开+光标显示+光标闪烁
	*/

	LCD_Write_Command(0x06);	//光标模式设置指令（写入数据后光标右移 显示不移动）
	delay_ms(5);
	/*
	0x07写入数据后右移+显示移动
	0x05左移+显示移动
	0x04左移+显示不移动
	*/

	LCD_Write_Command(0x01);	//清屏设置
	delay_ms(5);

	//LCD_Write_Command(0x02);//光标归为  返回屏幕左上角  不改变屏幕显示内容

}

//清屏函数
void LCD_Clear(void)
{
	LCD_Write_Command(0x01);
	delay_ms(5);
}

//设置光标坐标
void Set_Cursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_Write_Command(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_Write_Command(0x80|(Column-1+0x40));
	}
}

//显示字符串
void LCD_Display_Str(u8 x,u8 y,char *str)
{
	Set_Cursor(x,y);

	while(*str != '\0')
	{
		LCD_Write_Data(*str++);
	}
}

//显示字符函数
void LCD_Display_Char(u8 x,u8 y,char dat)
{
	Set_Cursor(x,y);
	LCD_Write_Data(dat);
}

//长数据滚动显示
/*
@str：要显示的数据
@RL： 0：向左滚动   非零：向右移动
*/
void LCD_RunDisplay(u8 x,u8 y,u8 *str,u8 RL)
{
	if(RL==0)
	{
		LCD_Write_Command(0x18);
	}
	else

		LCD_Write_Command(0x1C);

	Set_Cursor(x,y);

	while(*str != '\0')
	{
		LCD_Write_Data(*str++);
	}
}
