STM32G4之LCD的使用

一、LCD基本介绍

液晶显示屏原理：液晶显示原理

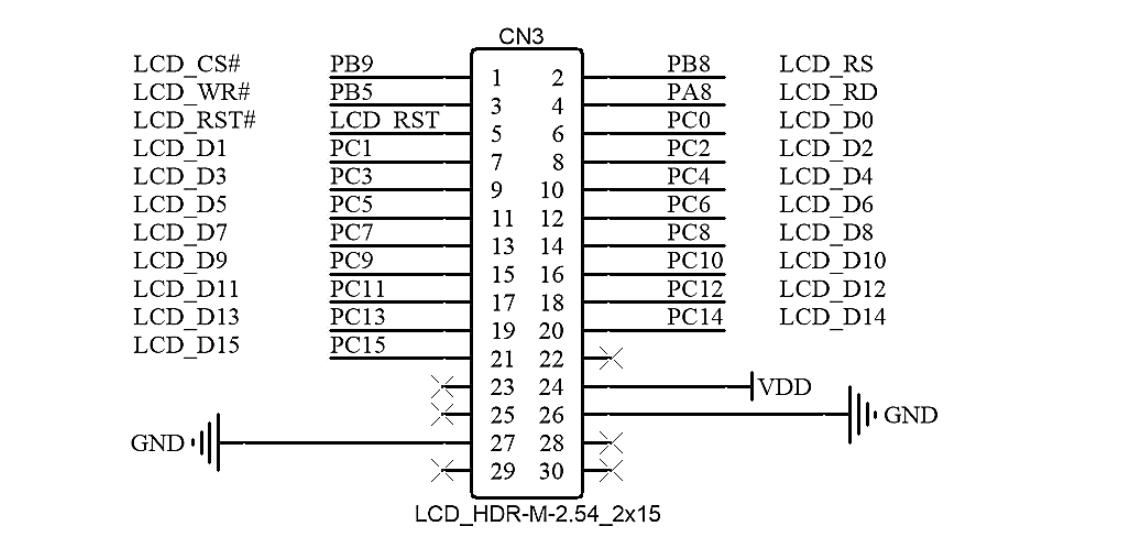

LCD原理图： 官方会给出LCD的配置的，了解一下就行了

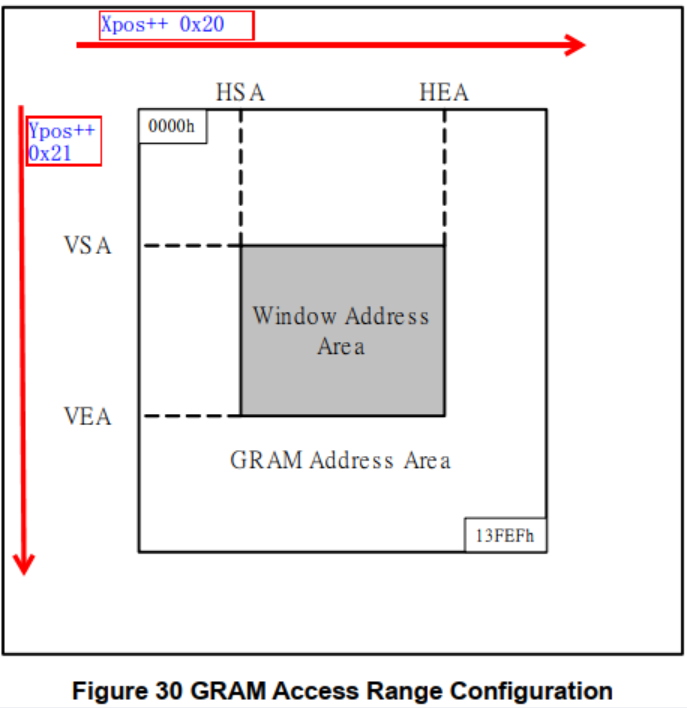

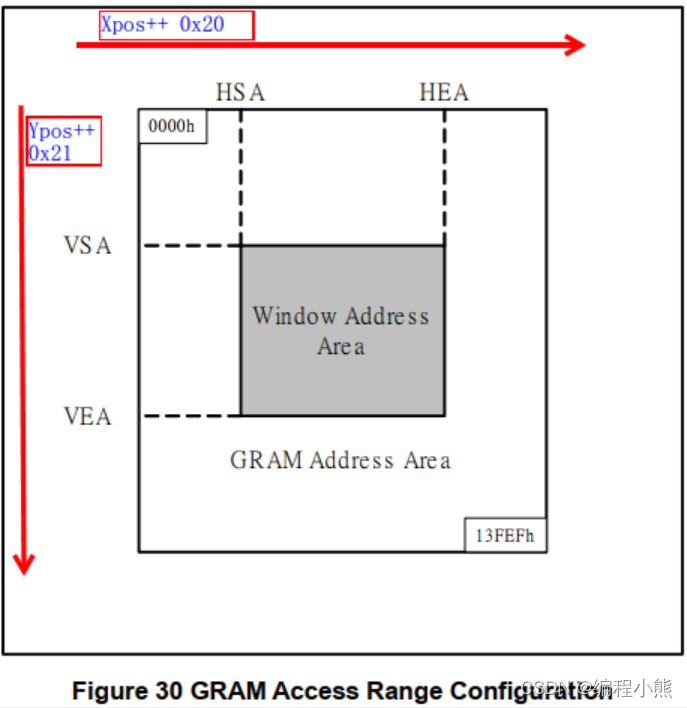

注意：屏幕的原点是竖着放着时的左上方

在每次LCD初始化后一定要先清屏在进行其他设置，并且LCD的初始化一定要放在系统初始化之后。

一般模板:

.....
LCD_Init();      // LCD最后初始化
LCD_Clear(White); // 白色清屏
LCD_SetBackColor(White);  // 设置字体的背景
LCD_SetTextColor(Red); // 设置字体的颜色

二、函数介绍 1.颜色设置函数

void LCD_Clear(u16 Color); // 设置清屏颜色 void LCD_SetTextColor(vu16 Color); // 设置字体颜色 void LCD_SetBackColor(vu16 Color); // 设置背景颜色

LCD_SetTextColor()是设置字体颜色，但是作用效果仅对后面的显示有效

LCD_SetBackColor()是设置背景颜色，作用效果也仅对后面的显示有效，并且设置的区域是字体的显示区域，其他区域会也清屏时的颜色显示

	LCD_SetBackColor(Red);
	LCD_SetTextColor(White);
	LCD_DisplayStringLine(Line2,"White");

	LCD_SetBackColor(Blue);
	LCD_SetTextColor(Green);
	LCD_DisplayStringLine(Line5,"Green");

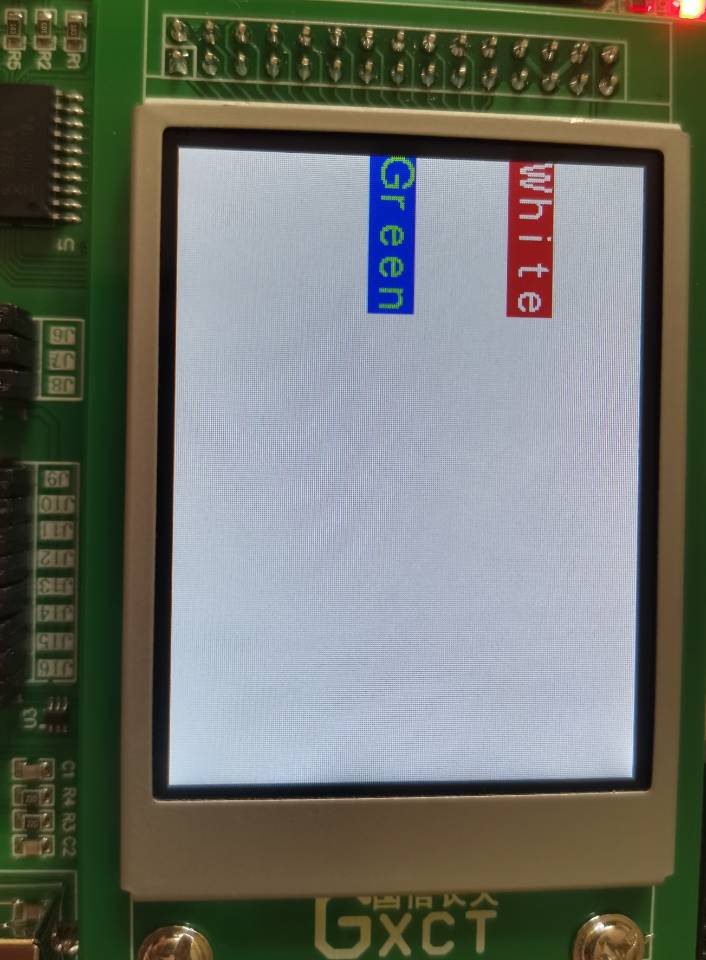

显示结果：

2.字符显示函数

void LCD_DisplayChar(u8 Line, u16 Column, u8 Ascii); //任何位置显示字符 void LCD_DisplayStringLine(u8 Line, u8 *ptr); //行显示字符

显示屏为320*240，LCD_DisplayStringLine这个函数根据参数可知，是按行来显示的，显示屏共有Lin0~Lin9，每行可以显示20个字符

注意：Line一般传入参数Line0-9, 若传入数字则是以像素为单位

若用于显示变量，这种方法需要使用到sprintf()函数（添加头文件stdio.h"）

我们要定义一个字符数组，用来存放需要显示的字符串（LCD一行只能显示20个字符，所以数组大小定为21），sprintf()函数的作用就是将指定的字符串存入数组中

头文件：stdio.h 函数功能：，格式化字符串，将格式化的数据写入字符串中。 函数原型：int sprintf(char *buffer, const char *format, [argument]…) 参数： （1）buffer：是char类型的指针，指向写入的字符串指针； （2）format：格式化字符串，即在程序中想要的格式； （3）argument：可选参数，可以为任意类型的数据； 函数返回值：buffer指向的字符串的长度；

char buffer[80];
// 将An approximation of Pi is 3.1415存入buffer数组里面
sprintf(buffer, "An approximation of Pi is %f/n", 3.1415);

对于LCD_DisplayChar(u8 Line, u16 Column, u8 Ascii); 前两个参数是行数和列数，由于官方没有给出每一列的宏定义，所以需要我们自己推一下。这里列选择需要了解一下lcd的分辨率

在官方给的参考资料里面介绍了分辨率是240RGBx320，我们知道lcd一共分为10行，20列，所以一个字符的高实际上是24*16，可以看到lcd.h宏定义里面每一行之间的差值就是24，那么每一列之间的差值就是16，实际上表示一列的时候是反着来的，320表示第一列，320-16表示第二列，那么320-(16 * i)表示第i列

//在Line4，第5列显示字符'A'
LCD_DisplayChar(Line4,(320 - (16 * 5)),'A');
