阿尔法系统时钟和外设时钟

一、系统时钟 1.时钟树

I.MX6U 的系统主频为 528MHz，但是默认情况下内部 boot rom 会将 I.MX6U 的主频设置为396MHz

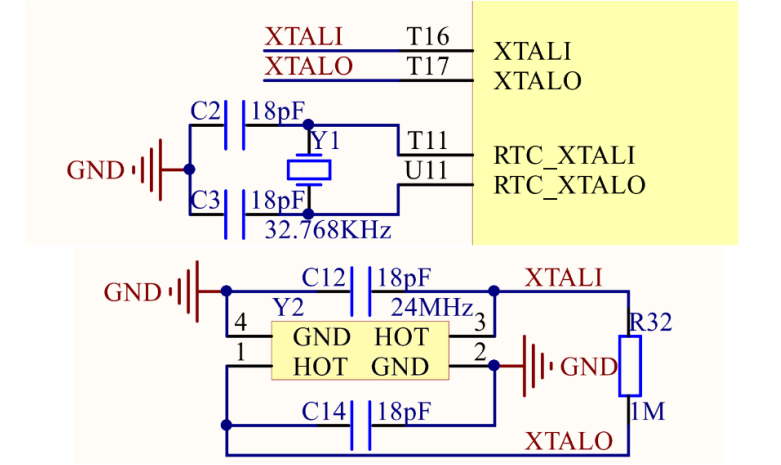

I.MX6U-ALPHA 开发板的系统时钟来源于两部分： 32.768KHz 和24MHz 的晶振，其中 32.768KHz 晶振是 I.MX6U 的 RTC 时钟源， 24MHz 晶振是 I.MX6U 内核和其它外设的时钟源

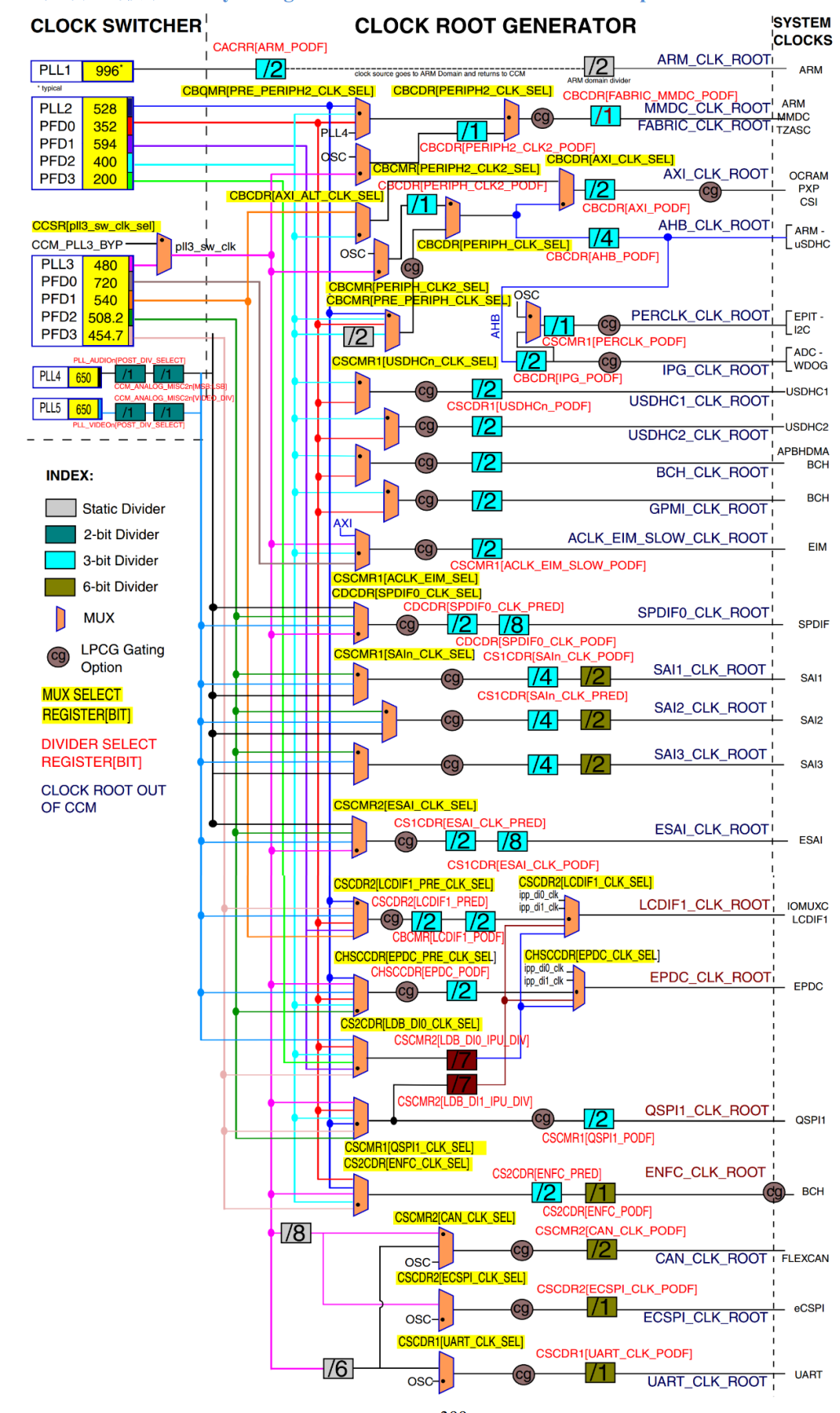

时钟树：

 时钟树一共有三部分： CLOCK_SWITCHER、 CLOCK ROOT GENERATOR 和SYSTEM CLOCKS。CLOCK_SWITCHER 是 7 路 PLL 和8 路 PFD，SYSTEM CLOCKS 是芯片外设时钟，CLOCK ROOT GENERATOR 从 7 路PLL 和 8 路 PFD 中选择合适的时钟源经过分频给外设使用。

注：中间的每一条不同颜色的线表示来自不同的时钟源，结合左边图标注释分析，比如，黄色的标志表示选择时钟源寄存器的位设置，红色的标志表示时钟源分频系数寄存器位的设置。

为了方便生成时钟，阿尔法从24MHz晶振生出来7路PLL。PLL2和PLL3又生成4路的PDF0-3。

ARM_PLL(PLL1)：供 ARM 内核使用的， ARM 内核时钟就是由此 PLL生成的，此 PLL 通过编程的方式最高可倍频到 1.3GHz

528_PLL(PLL2)：也叫做 System_PLL，PLL2 是固定的 22 倍频，PLL2 =24MHz * 22 = 528MHz，PLL2又分为4路PFD： PLL2_PFD0~PLL2_PFD3。这 4 路 PFD 和 528_PLL共同作为内部系统总线的时钟源和其它很多外设的根时钟源

USB1_PLL(PLL3)：主要用于 USBPHY，PLL3是固定的20倍分频，USB1_PLL=24MHz *20=480MHz

AUDIO_PLL(PLL4)：用于音频相关的外设

VIDEO_PLL(PLL5)：用于显示相关的外设

ENET_PLL(PLL6)：用于生成网络所需的时钟，PLL6固定为20+5/6倍频， ENET_PLL=24MHz * (20+5/6)= 500MHz

USB2_PLL(PLL7)：用于USB2PHY，PLL7固定为20倍频，因此PLL7=480MHz

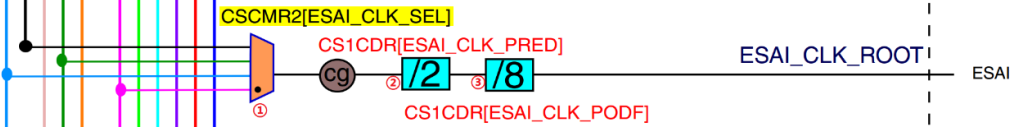

时钟树配置外设时钟：（ESAI外设为例)

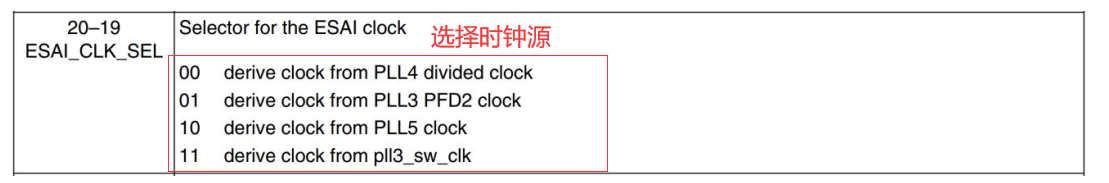

 (1)这是时钟源选择器，有4个可选的时钟源： PLL4、 PLL5、 PLL3_PFD2 和 pll3_sw_clk 。 具 体 选 择 哪 一 路 作 为 ESAI 的 时 钟 源 是 由 寄 存 器 CCM->CSCMR2 的ESAI_CLK_SEL 位来决定的(正上方黄色标志部分)

(2)时钟分频器，分频值由寄存器 CCM_CS1CDR 的 ESAI_CLK_PRED来确定的，可设置 1~8 分频(浅蓝色是3bit分配器, 图标)

(3)和2一样的作用，经过两次分频得到ESAI_CLK_ROOT外设时钟源

2.内核时钟

目的：将ARM 内核时钟设置为528Mhz

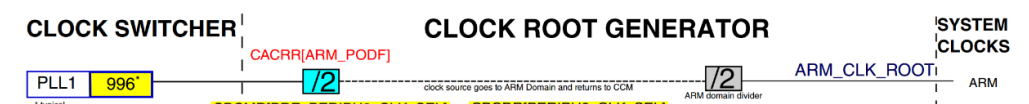

(1)内核时钟源来自于 PLL1，然后经过一次2分频得到系统时钟(后面的灰色的分频器是static divider,不进行分频)，所以要设置系统时钟为528MHz, 需要修改PLL1的值为528 * 2 = 1056MHz < 1.3GHz，PLL1 的频率通过寄存器 CCM_ANALOG_PLL_ARMn 来设置

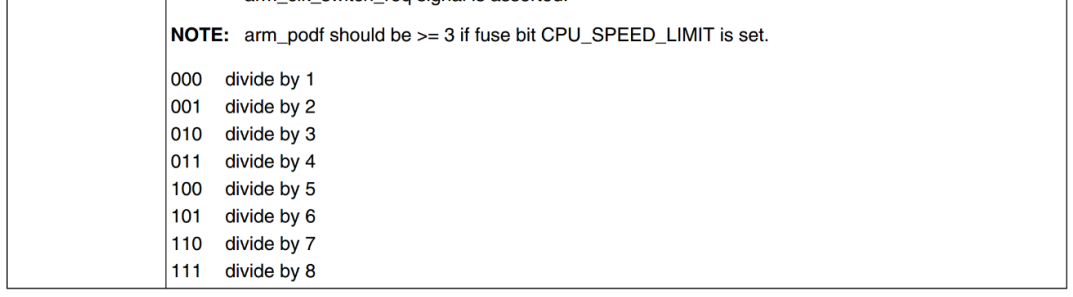

CCM_CACRR 寄存器(分频)

ARM_PODF只用了第3位，设置为2分频，寄存器写入1即可

CCM_ANALOG_PLL_ARMn(频率)

13位：时钟输出使能，1：使能PLL1输出；0：关闭PLL1输出  DIV_SELECT:  设置 PLL1 的输出频率，PLL1 CLK = Fin *div_seclec/2.0， Fin=24MHz 可写入范围：54~108，所以PLL1 要输出 1056MHz ， div_select 要设置为 88

 (2)但是在修改 PLL1 时钟频率的时候需要先将内核时钟源改为其他的时钟源，因为一般默认选择PLL1提供时基并且修改时必须要有时钟给系统提供时基。

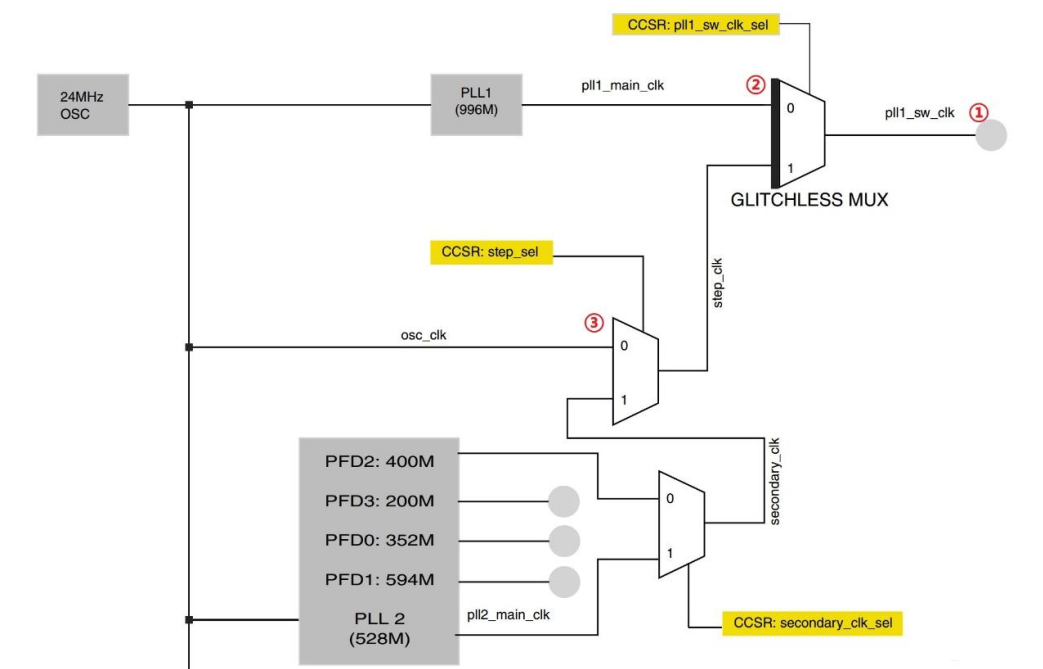

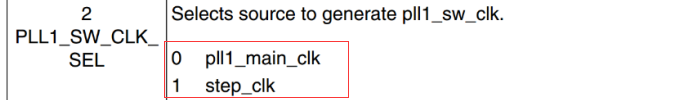

pll1_sw_clk 是 PLL1的输出频率，时钟来源：pll1_main_clk 和 step_clk，由寄存器 CCM_CCSR 的PLL1_SW_CLK_SEL 位决定

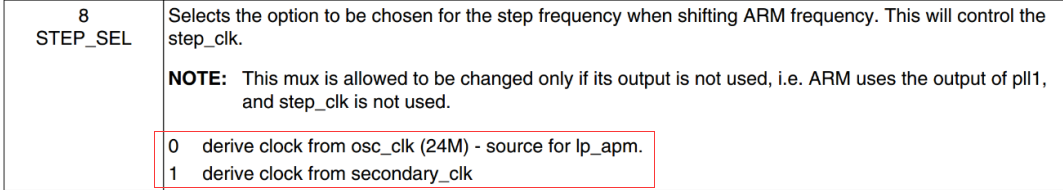

 而step_clk 的时钟源可以来自osc_clk和secondary_clk，一般选择 osc_clk(24MHz 的晶振)，由寄存器 CCM_CCSR的STEP_SEL位决定

/* 1.1、判断当前ARM内核是使用的那个时钟源启动的，正常情况下ARM内核是由pll1_sw_clk驱动的，而
	 *      pll1_sw_clk有两个来源：pll1_main_clk和tep_clk。
	 *      如果我们要让ARM内核跑到528M的话那必须选择pll1_main_clk作为pll1的时钟源。
	 *      如果我们要修改pll1_main_clk时钟的话就必须先将pll1_sw_clk从pll1_main_clk切换到step_clk,
	 *		当修改完pll1_main_clk以后在将pll1_sw_clk切换回pll1_main_clk。而step_clk的时钟源可以选择
	 * 		板子上的24MHz晶振。
	 */

	if((((CCM->CCSR) >> 2) & 0x1 ) == 0) 	/* 当前pll1_sw_clk使用的pll1_main_clk*/
	{
		CCM->CCSR &= ~(1 CCSR |= (1 PLL_ARM寄存器
	 *      bit13: 1 使能时钟输出
	 *      bit[6:0]: 88, 由公式：Fout = Fin * div_select / 2.0，528=24*div_select/2.0,
	 *              		得出：div_select=    88
	 */
	CCM_ANALOG->PLL_ARM = (1 PFD_528;
reg &= ~(0X3F3F3F3F);		/* 清除原来的设置 						*/
reg |= 32
