2017年嵌入式第八届省赛真题解析

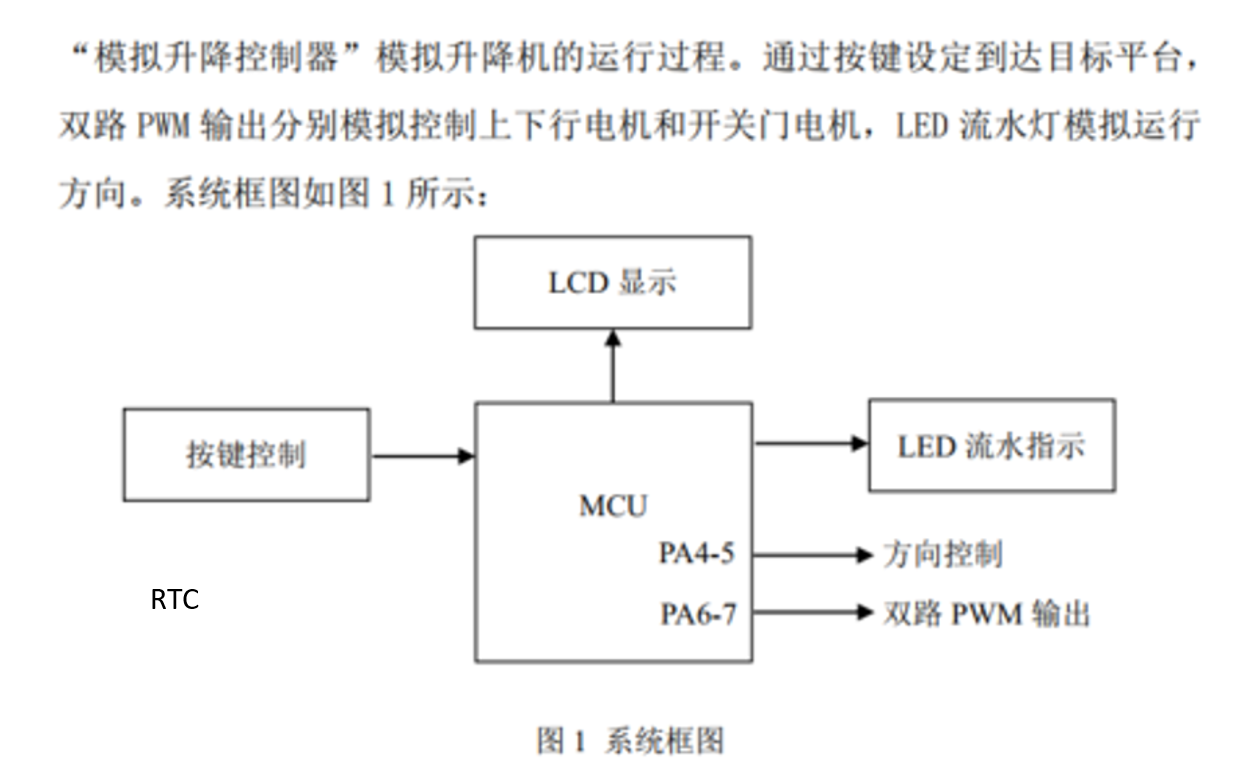

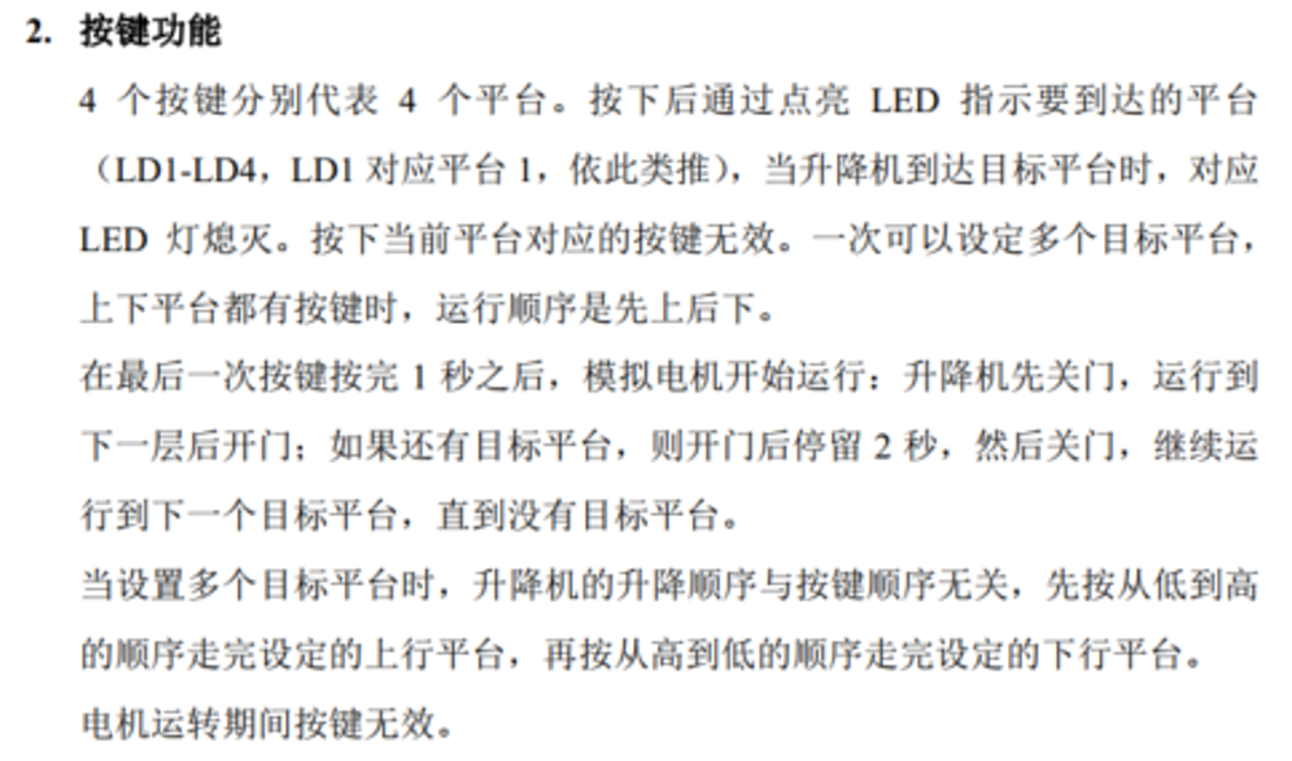

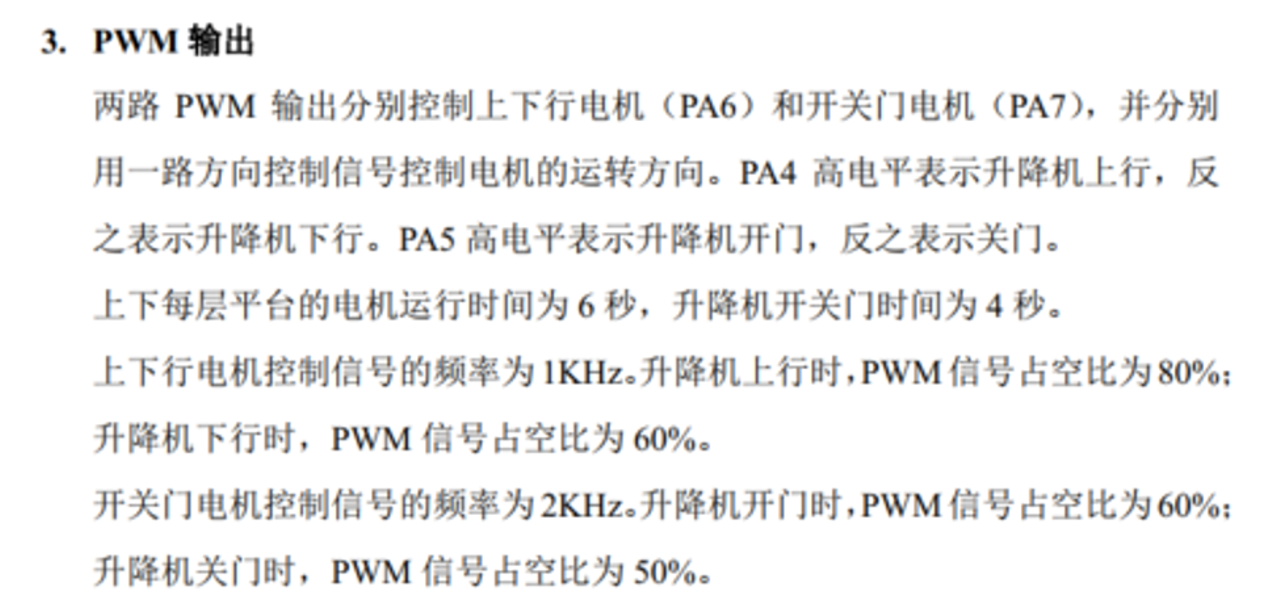

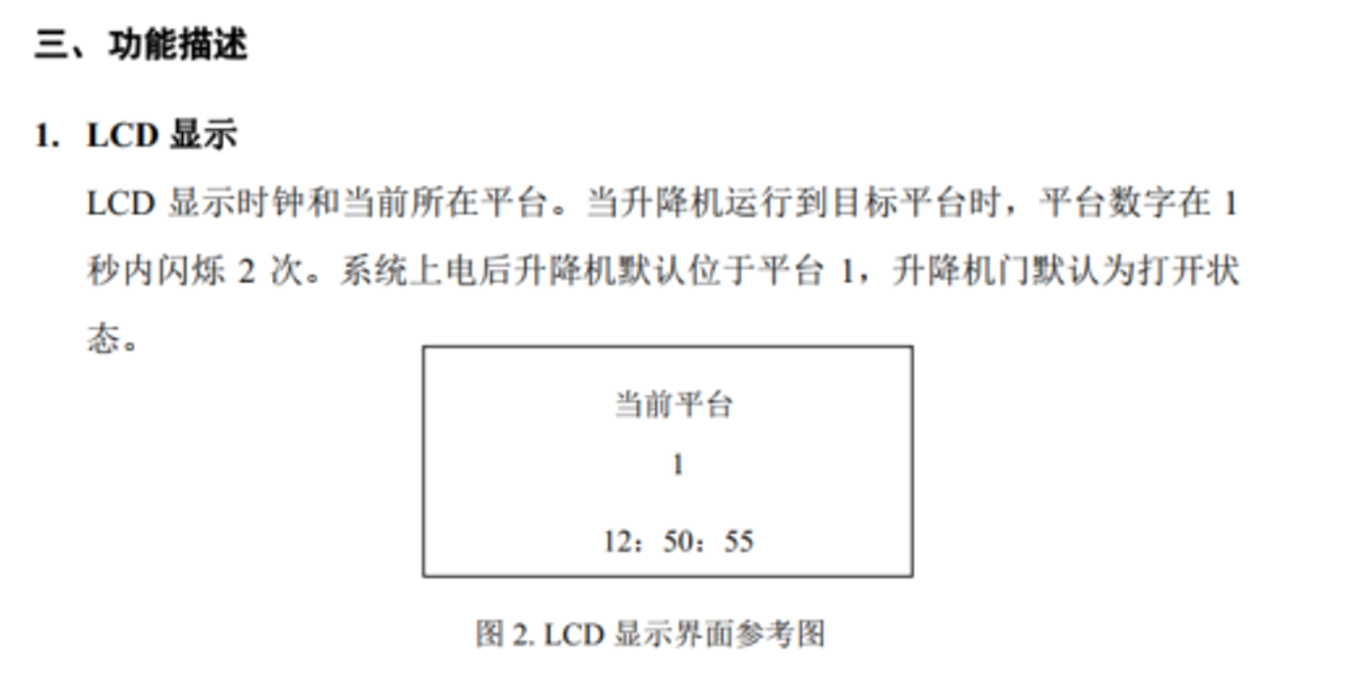

一、题目





二、分析

题目各个外设的使用比较简单，但是整个题的逻辑比较复杂。所以，引入状态机，将整个应用程序分为多个状态机，每个状态机都控制该应用程序的特点部件。这些状态机都拥有自己的内部状态和状态转换，从中可以看成软件如何与各种激励相互作用。状态机(state machine)有 5 个要素，分别是状态(state)、迁移(transition)、事件(event)、动作(action)、条件(guard)

状态：系统在某一时刻所存在的稳定的工作情况，系统在整个工作周期中存在有多个状态

迁移：系统从一个状态转移到另一个状态的过程，迁移不会自动发生的，需要外界对系统施加影响，即在相应的条件，才会迁移

事件：某一时刻发生的对系统有意义的事，状态机发生状态迁移，就是因为出现了事件

动作：在状态机的迁移过程中，状态机会做出一些其它的行为，这些行为就是动作，动作是状态机对事件的响应

条件：状态机对事件并不是有求必应的，有了事件，状态机还要满足一定的条件才能发生状态迁移

注：一个状态机需要在状态集合中选取一个状态作为初始状态

也有人将它分为4类：状态，事件，动作，变换。

状态：一个状态机至少要包含两个状态

事件：事件就是执行某个操作的触发条件或者口令

动作：事件发生后执行的动作

变换：也从一个状态变化为另一个状态

不管是哪一种，其核心还是不变的。

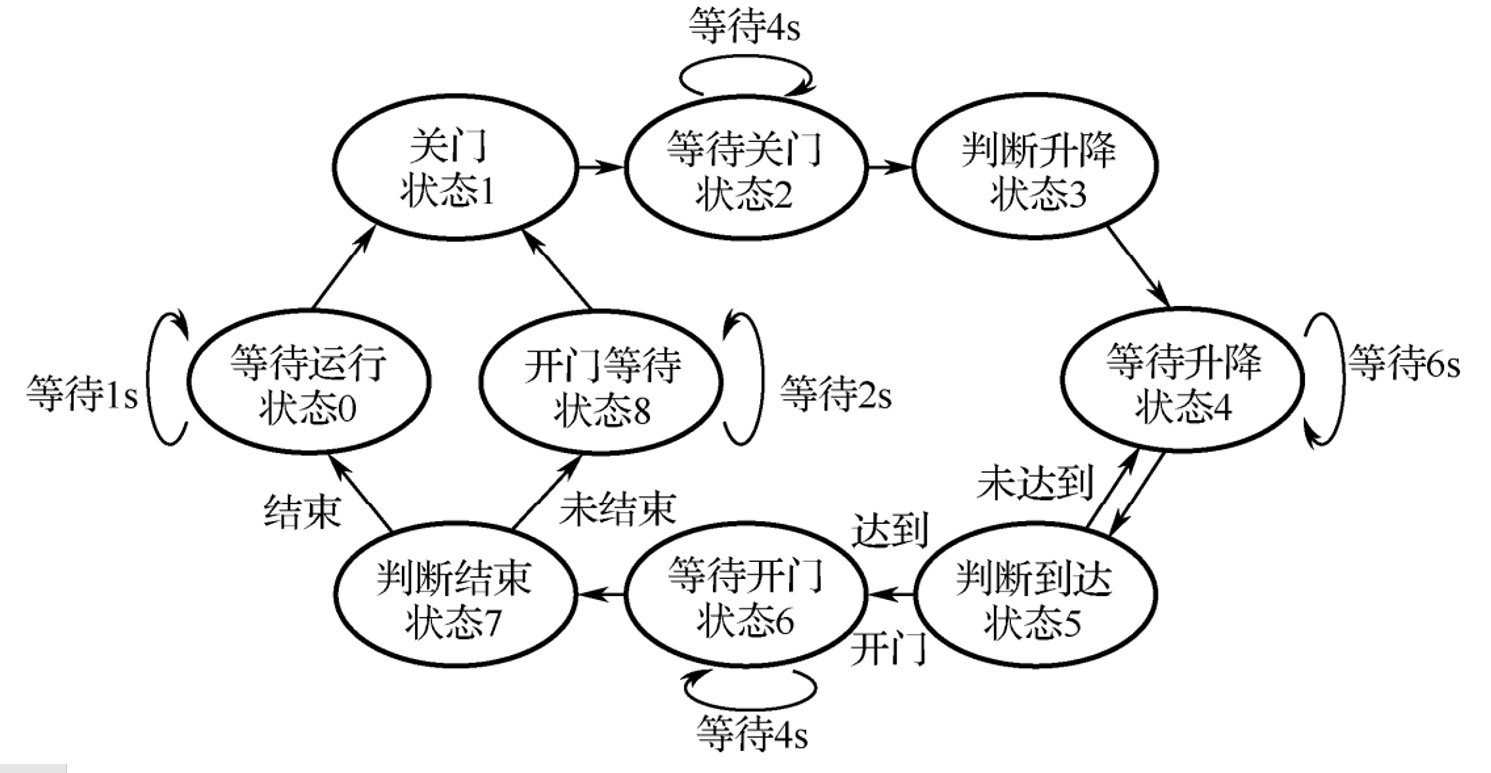

通过以状态图的方式展示整个程序的流程图

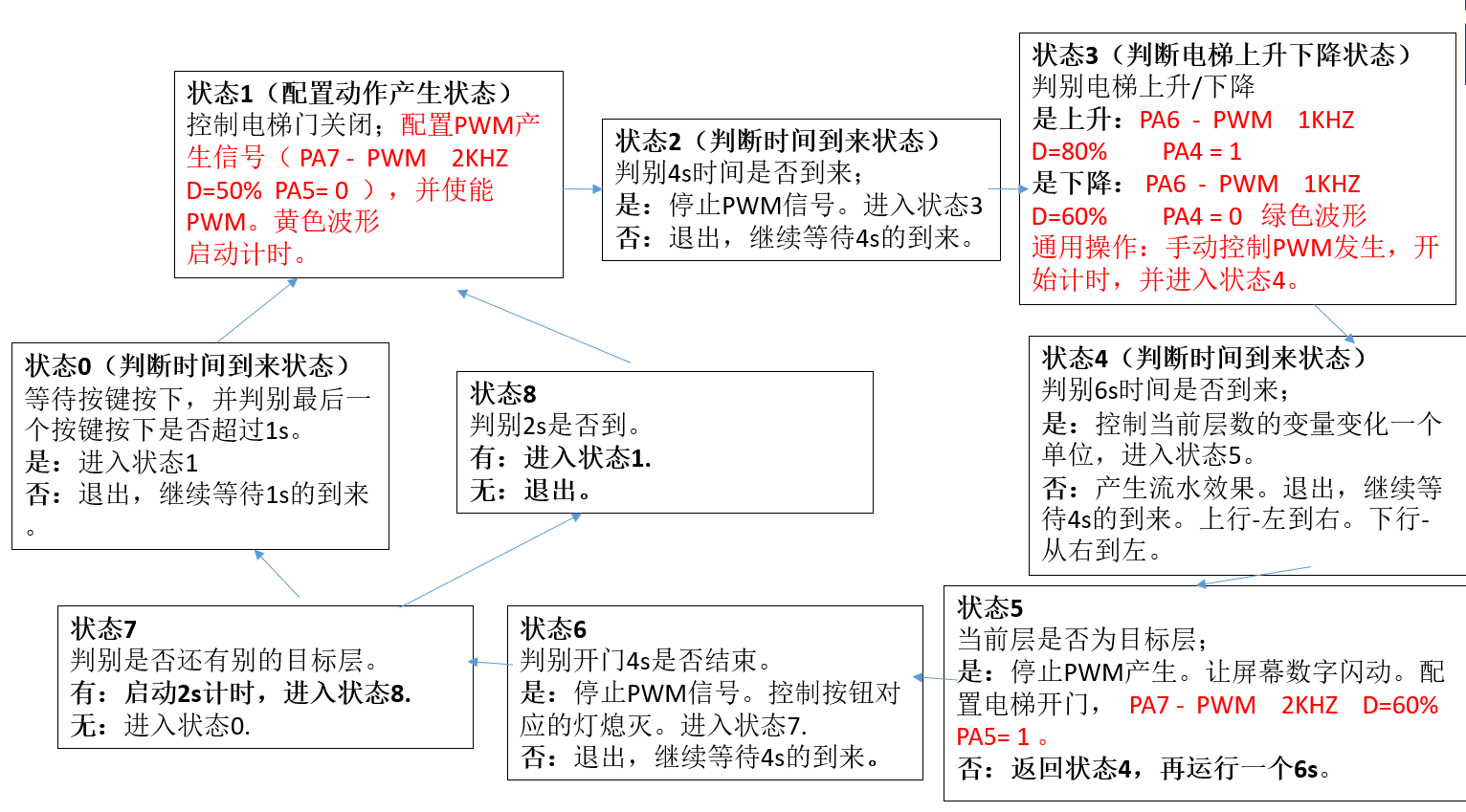

 各个状态的动作：

 在写程序前一定要将各个状态机的动作，变换以流程图的方式表示。上述状态机在裸机上选择switch...case语句实现整个程序的运行

整个程序以以各个状态为主体实现程序的逻辑，按键和显示界面进行输入与输出。

1.按键

//***按键扫描子函数
void Key_Proc(void)
{
	if((uwTick -  uwTick_Key_Set_Point)
