2020年嵌入式第十一届省赛真题解析

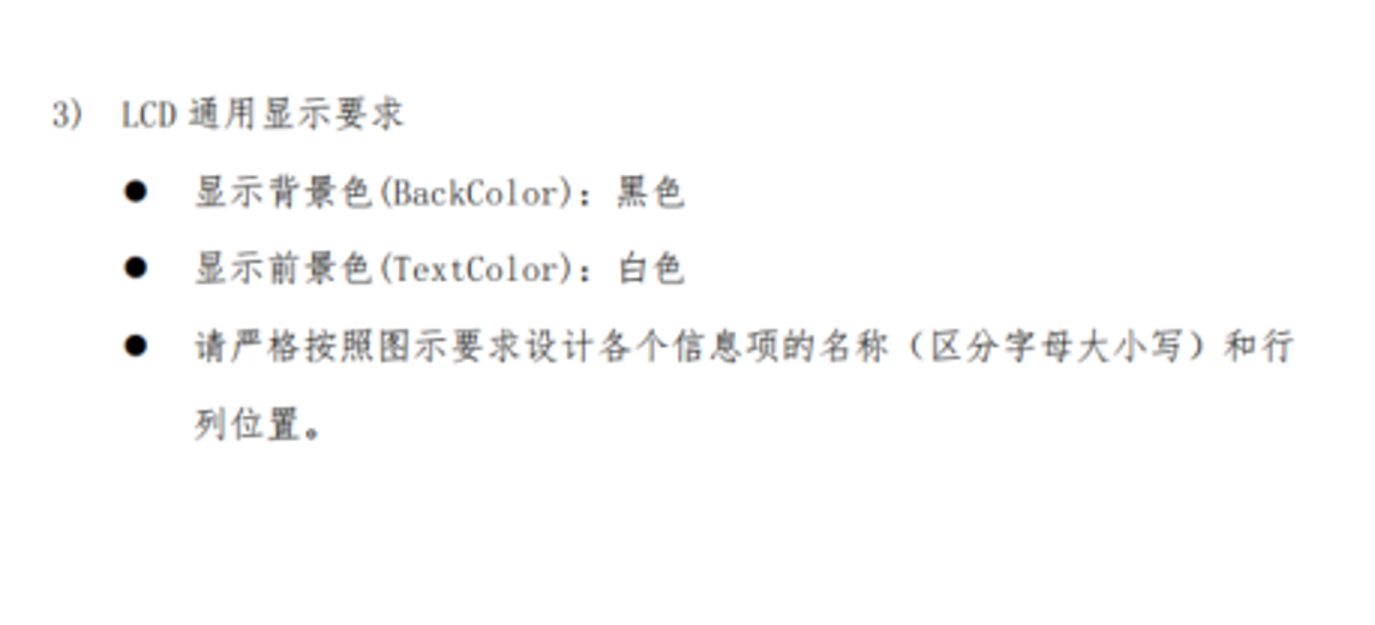

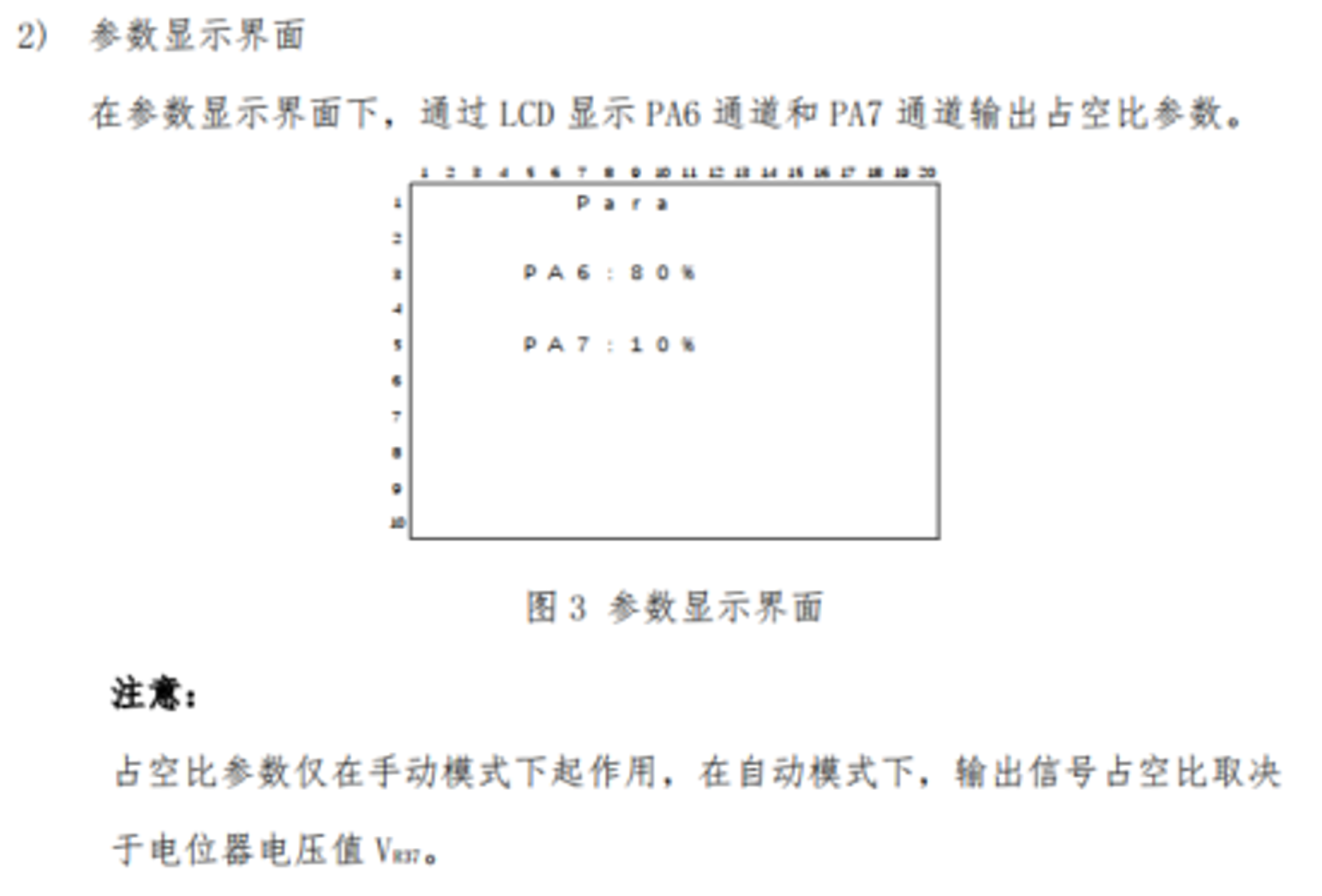

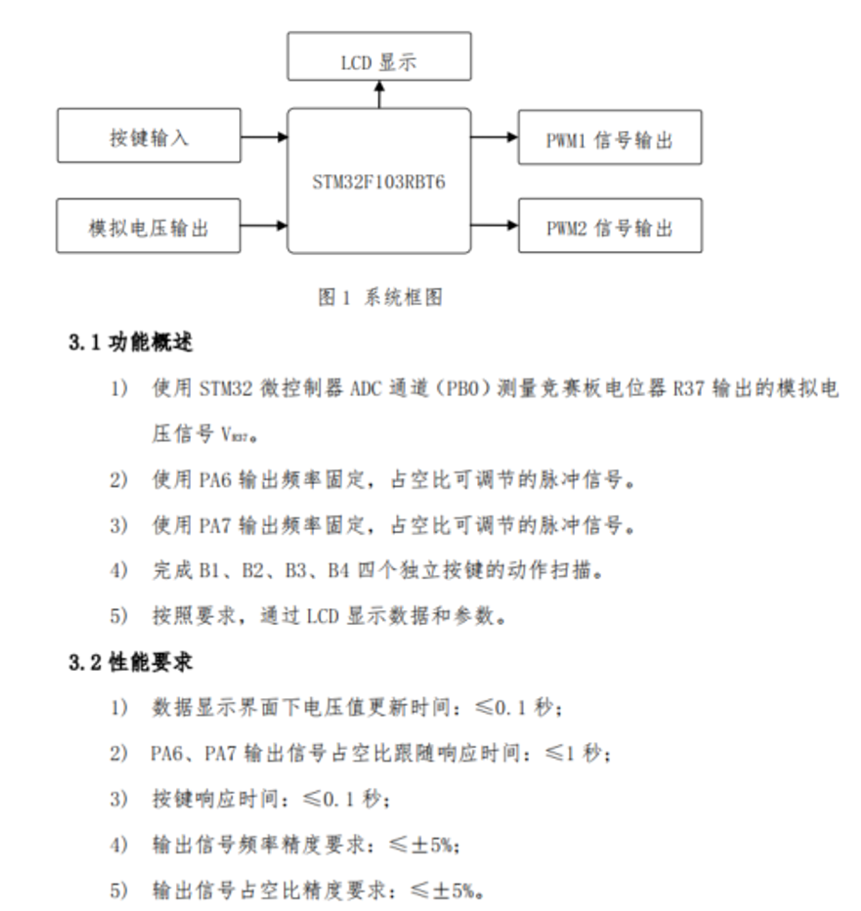

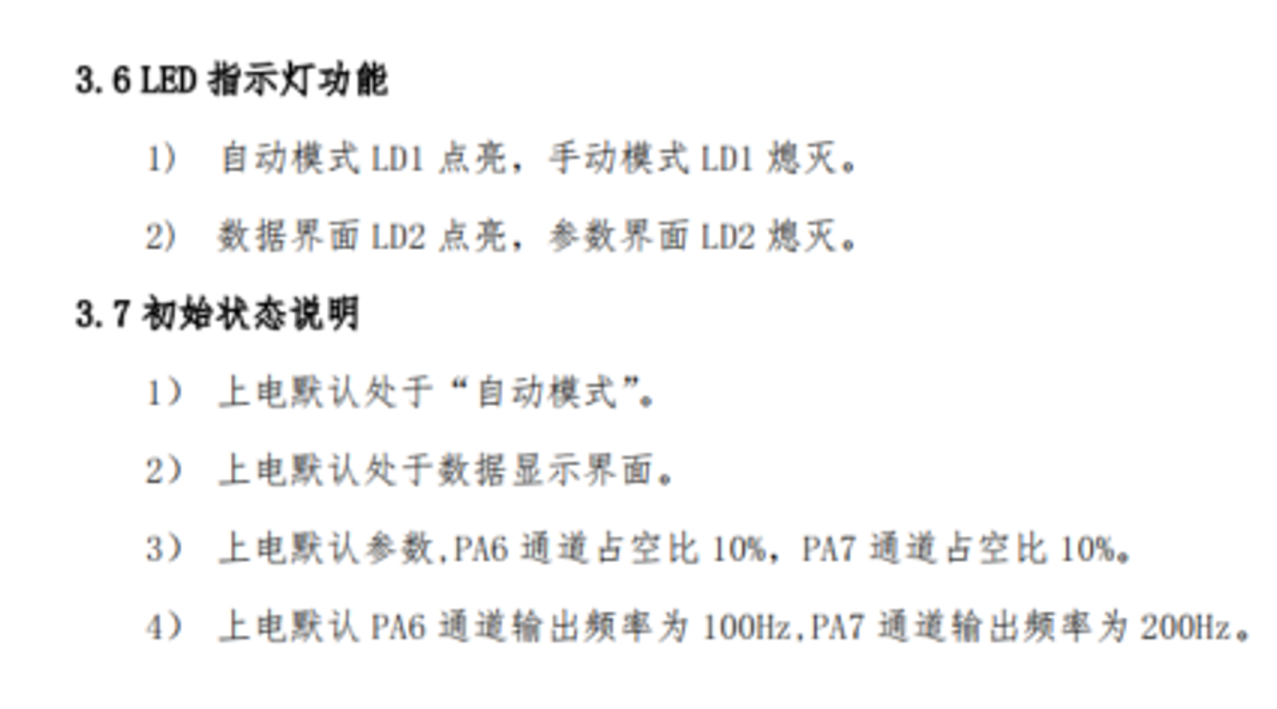

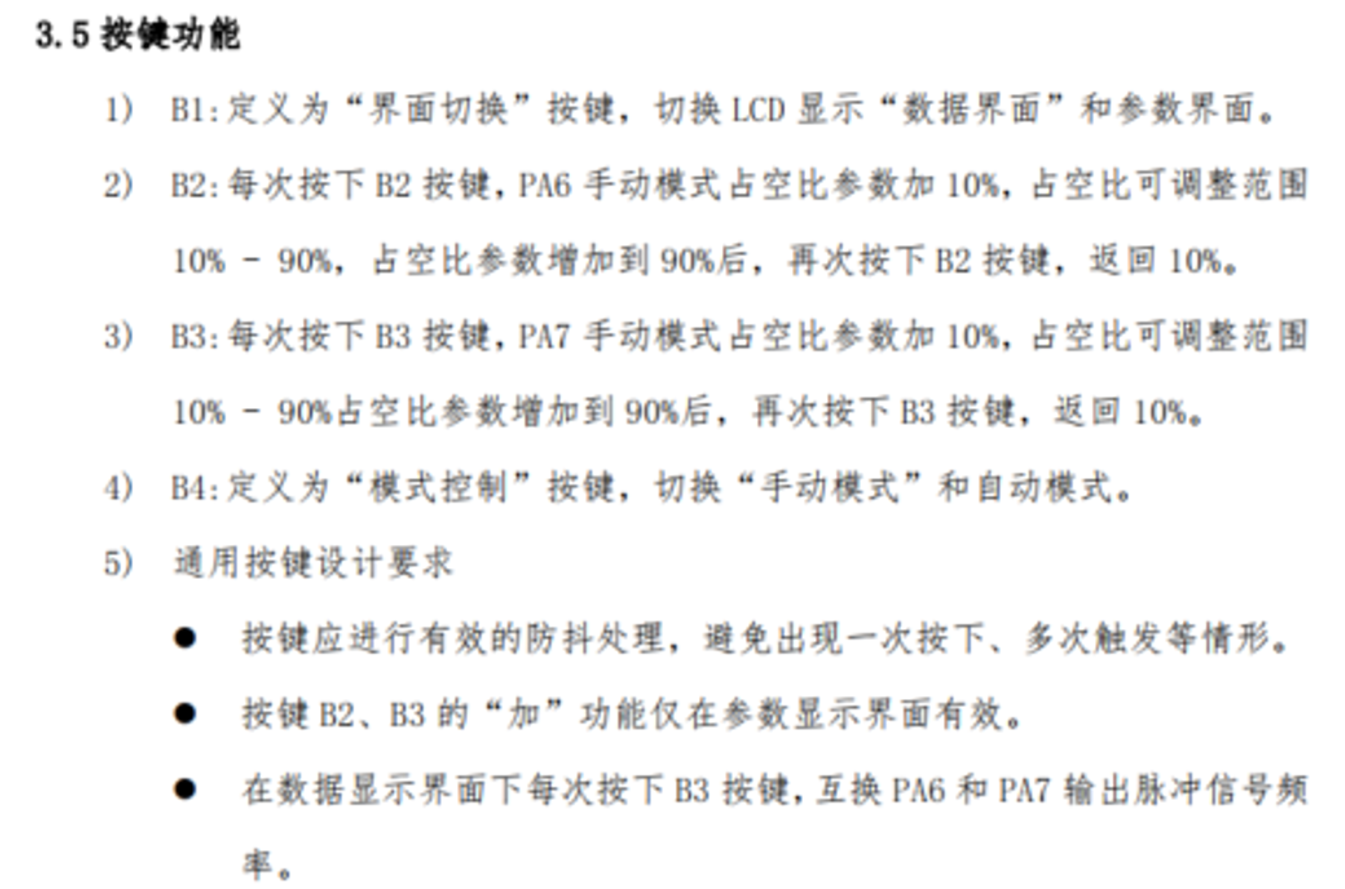

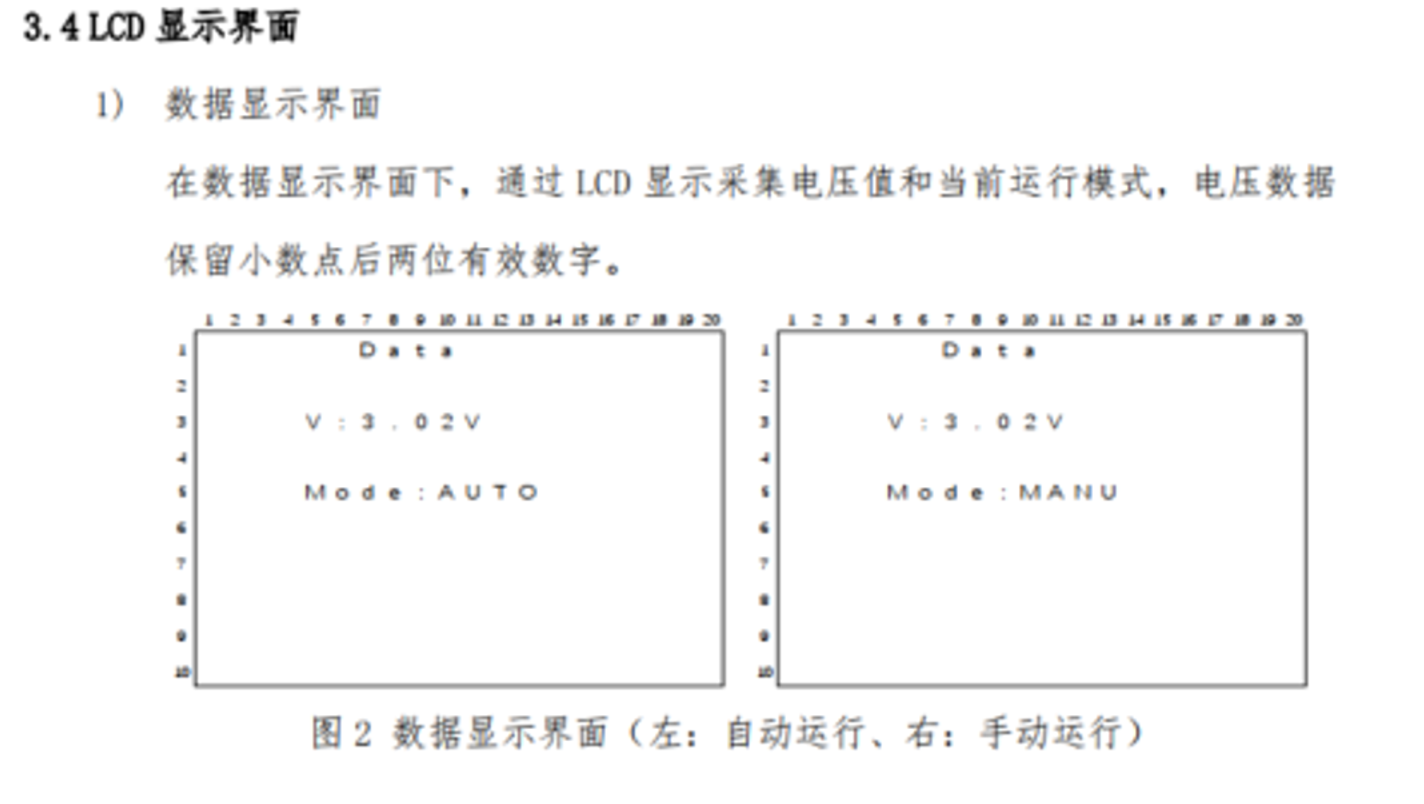

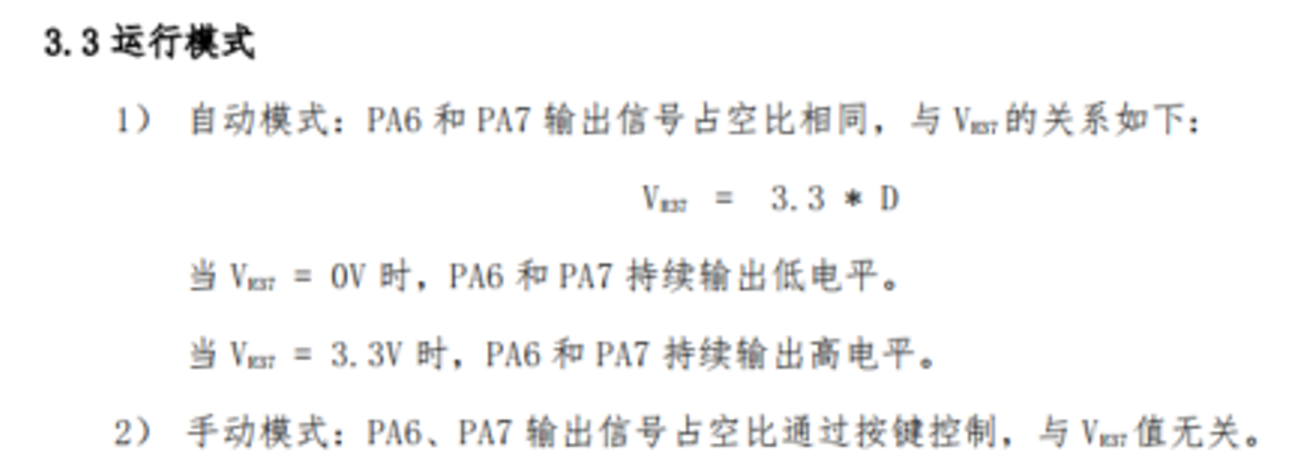

一、题目











二、分析

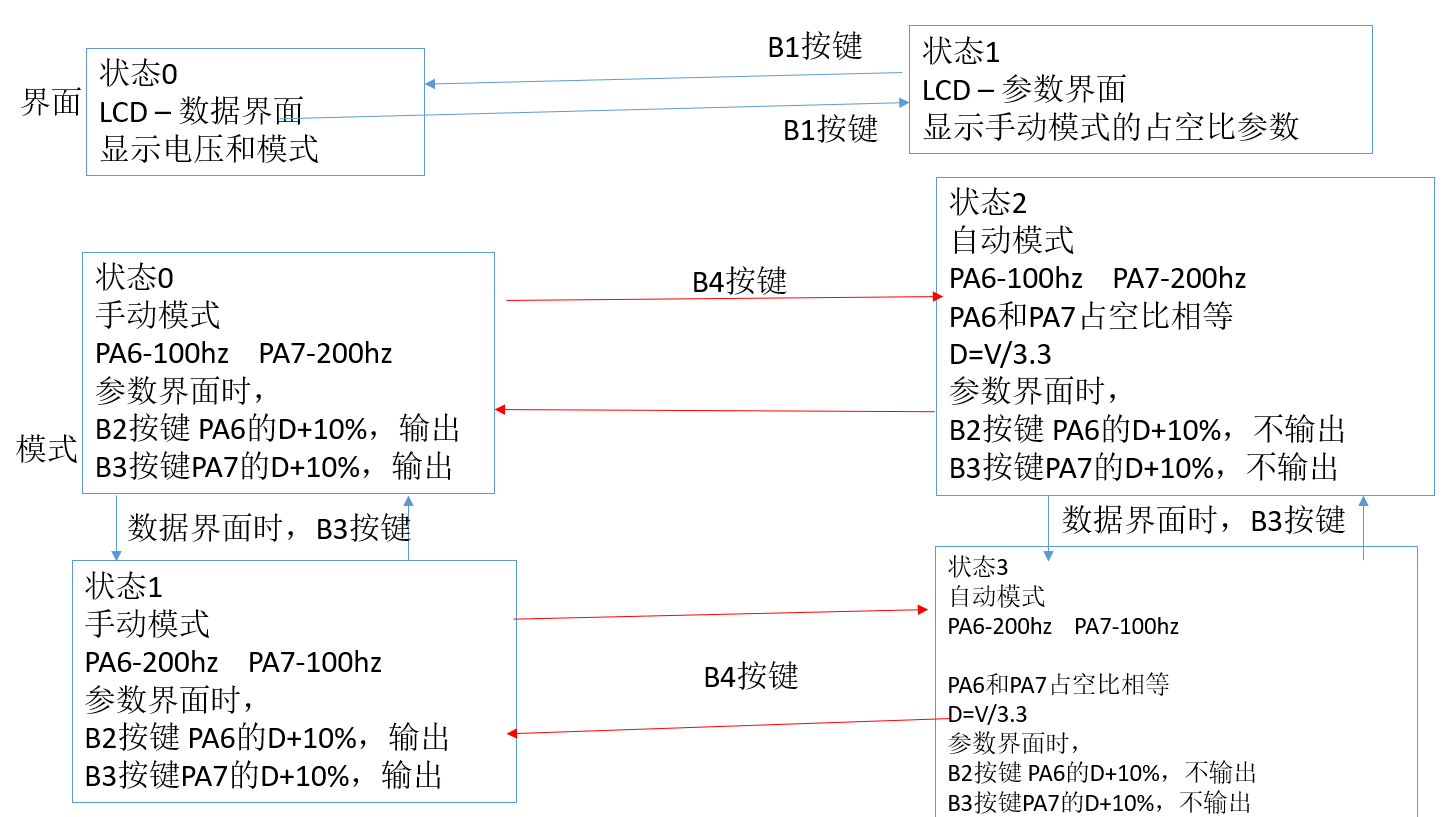

根据题目画出整个程序的状态机的动作和变换以及条件

 这里将界面和模式分开建立了两种类型的状态机，也可以将界面和模式设置为一种状态机也许。

按键控制着状态机的切换以及占空比的调节，然后LCD将各个状态机的动作显示出来。

考点：

调节PWM的频率：__HAL_TIM_SET_AUTORELOAD(__HANDLE__, __AUTORELOAD__)

第一个参数：定时器句柄

第二个参数：自动重装载值(设置周期)

设置200hz:__HAL_TIM_SET_AUTORELOAD(&htim17, 4999);

 假设主频80Mhz，经过80分频，得到计数频率1Mhz，每s，CNT中的值就加1，若超过ARR也就是自动装载值，就会产生更新事件。若自动重载值为1000，则每计数到1000，就发生中断，发生中断的周期为s，即频率1Khz。



调节PWM的占空比：__HAL_TIM_SET_COMPARE(__HANDLE__, __CHANNEL__, __COMPARE__)

第一个参数：定时器句柄

第二个参数：PWM通道数

第三个参数：CCR，比较值

设置占空比60%：__HAL_TIM_SET_COMPARE(&htim17, TIM_CHANNEL_1, (5000*0.6);

占空比：高电平占周期的百分比

注：题目说在数据界面下每按一次B3，互换PA6和PA7输出脉冲信号频率，这里还要保存原来的占空比不变。还有显示内容的行数与列数要与试题上的一致。



三、程序

#include "main.h"
#include "RCC\bsp_rcc.h"
#include "KEY_LED\bsp_key_led.h"
#include "LCD\bsp_lcd.h"
#include "UART\bsp_uart.h"
#include "ADC\bsp_adc.h"
#include "TIM\bsp_tim.h"


//***全局变量声明区
//*减速变量
__IO uint32_t uwTick_Key_Set_Point = 0;//控制Key_Proc的执行速度
__IO uint32_t uwTick_Led_Set_Point = 0;//控制Led_Proc的执行速度
__IO uint32_t uwTick_Lcd_Set_Point = 0;//控制Lcd_Proc的执行速度


//*按键扫描专用变量
uint8_t ucKey_Val, unKey_Down, ucKey_Up, ucKey_Old;

//*LED专用变量
uint8_t ucLed;

//*LCD显示专用变量
uint8_t Lcd_Disp_String[21];//最多显示20个字符

float v37;
uint8_t lcd_set=0; // 0: 数据界面 1：参数界面
uint8_t state=2; //状态机
uint8_t PA6=10,PA7=10;//初始占空比



//***子函数声明区
void Key_Proc(void);
void Led_Proc(void);
void Lcd_Proc(void);
void Usart_Proc(void);


//***系统主函数
int main(void)
{

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* Configure the system clock */
  SystemClock_Config();

	/*bsp资源的初始化*/
	KEY_LED_Init();

	LCD_Init();
	LCD_Clear(Black);
  LCD_SetBackColor(Black);
  LCD_SetTextColor(White);

	UART1_Init();
	ADC2_Init();

	PWM_OUTPUT_TIM3_Init();
	PWM_OUTPUT_TIM17_Init();
	//*启动定时器3和定时器17通道输出
  HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);	//PA6
  HAL_TIM_PWM_Start(&htim17,TIM_CHANNEL_1);		//PA7

  while (1)
  {
		Key_Proc();
		Led_Proc();
		Lcd_Proc();
  }

}


//***按键扫描子函数
void Key_Proc(void)
{
	if((uwTick -  uwTick_Key_Set_Point)90)PA6=10;
		}

	}
	if(unKey_Down == 3)
	{
		if(lcd_set==1) //参数界面
		{
			PA7 += 10;
			if(PA7>90)PA7=10;
		}
		else if(lcd_set==0)  //在数据界面下，交换频率保持占空比不变
		{
			if(state==2)state=3;
			else if(state==0)state=1;
			else if(state==1)state=0;
			else if(state==3)state=2 ;
		}
	}
}


//***LED扫描子函数
void Led_Proc(void)
{
	if((uwTick -  uwTick_Led_Set_Point)
