01
前言

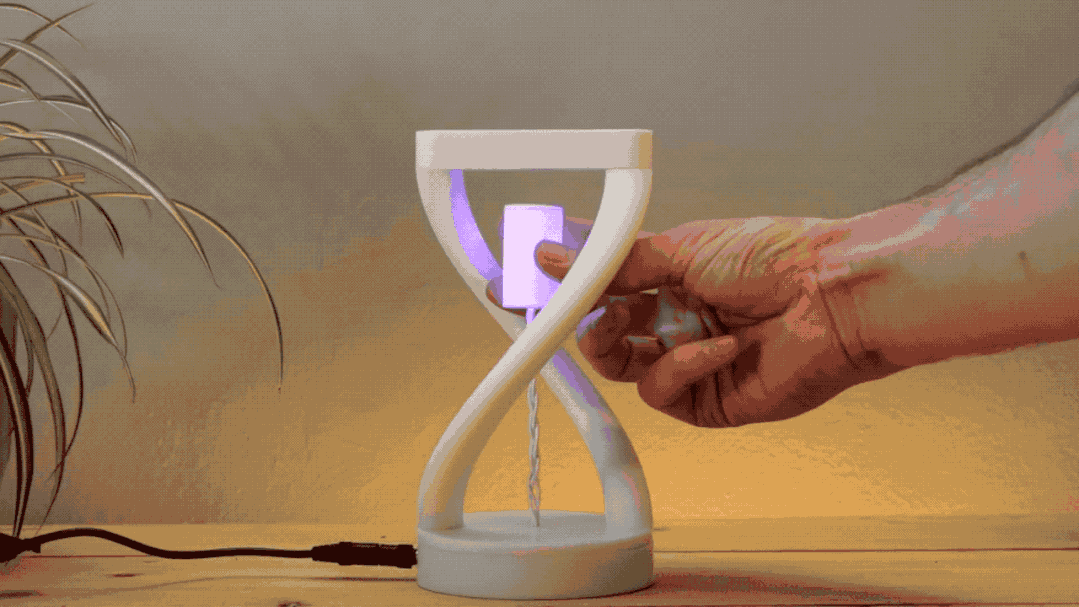

今天给大家介绍的项目，是一个国外初级设计师用Arduino做的一个神奇的悬浮灯！
这是一个适合初学者的3D打印项目。
02
材料准备

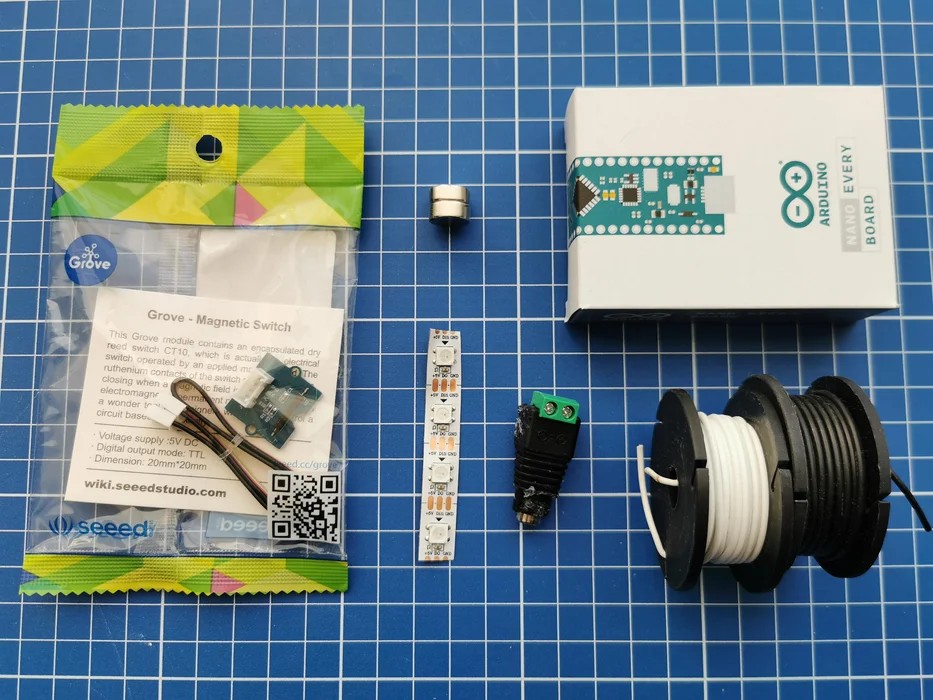

2.1 材料
3D模型（见文末附件）
PLA材料
LED灯（WS2812 60led/m）
磁铁 直径（12.7mm）高度（5mm） x 2
小磁铁(磁铁5mm x 3mm）
磁性开关（或干簧管）
Arduino Nano
5v插头以及电源适配器
硅胶电线（越软越好）
2.2 工具
电烙铁
胶水
3D打印机
螺丝刀
03
制作教程

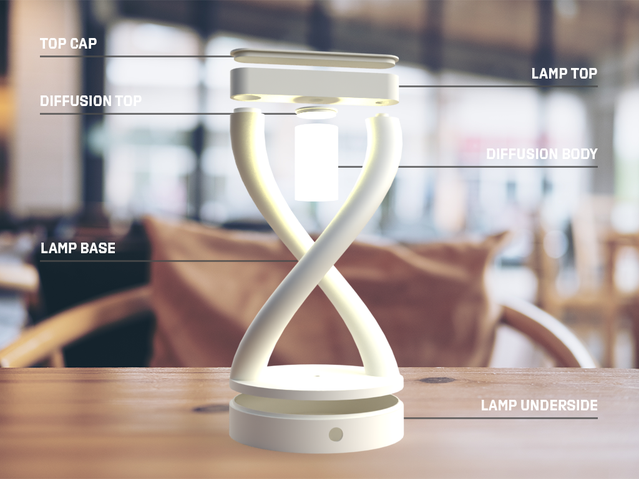

第1步：准备3D打印部件
灯的3D打印文件见文末。
一般打印设置：
填充20-100%
不用支撑
LED支架设置：
填充100%
为什么是100%？因为这样可以让灯光更好地扩散!
第2步：制作LED灯
从LED到灯的底座我们这边需要3根电线。
这一步是整个制作过程中最难的部分。

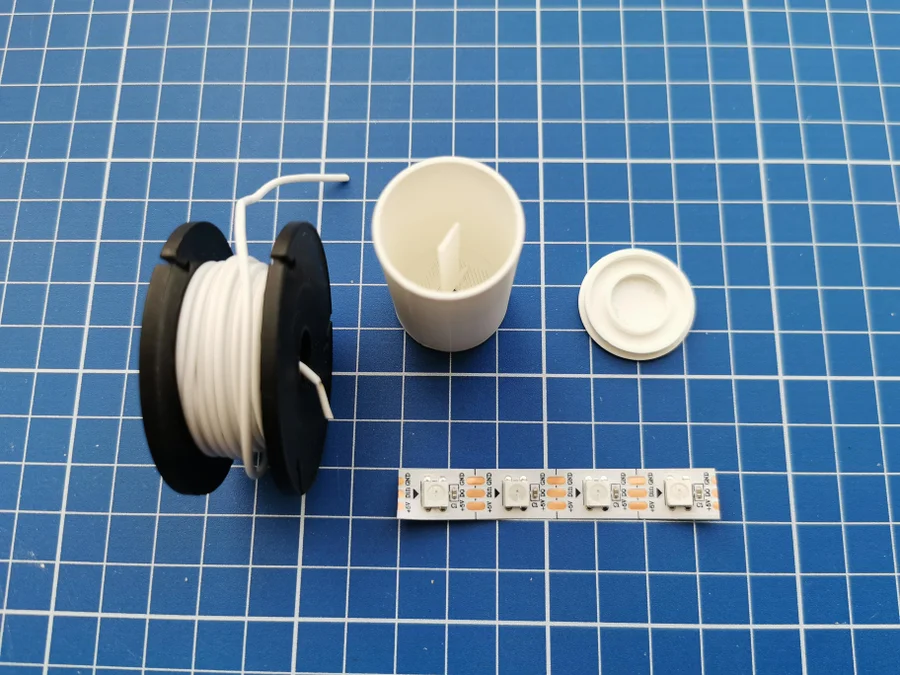

准备/材料
剪3根长度为130毫米的电线（留余，让我们有试验和错误的空间）
剪一条长度合适的LED灯条。
步骤

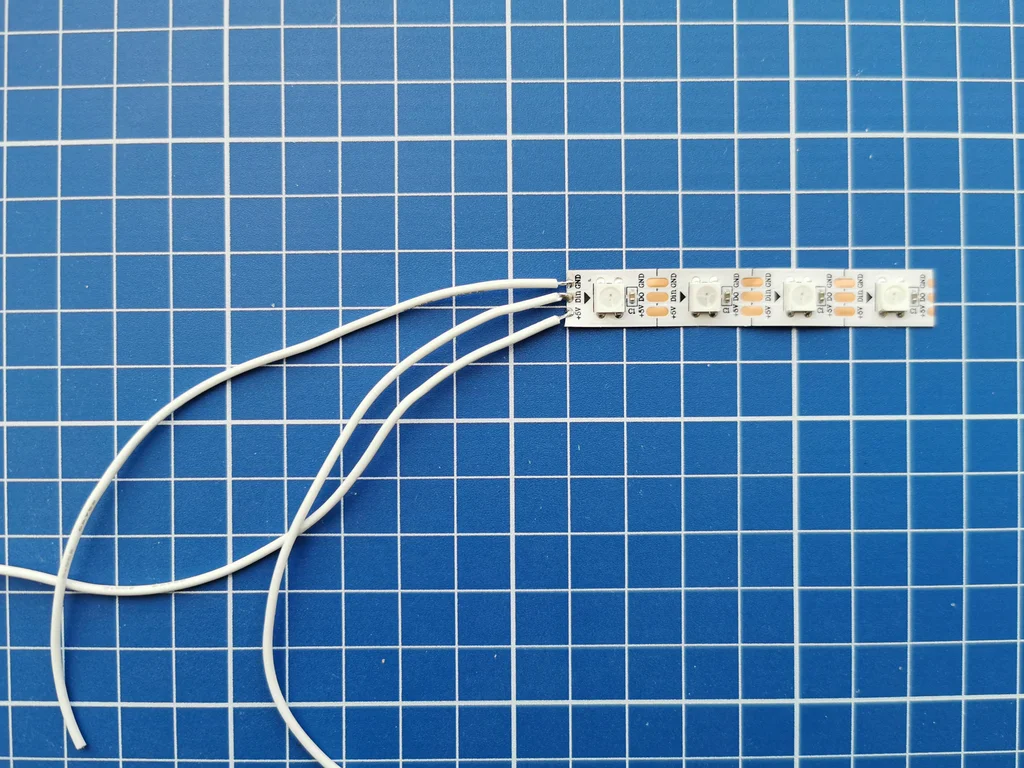

首先将所有的电线焊接到LED灯条上。
最好在电线末端做一下标记，这样当我们把它们连接到Arduino上时，就不会混淆了。
把电线全部装进灯壳的小孔里。

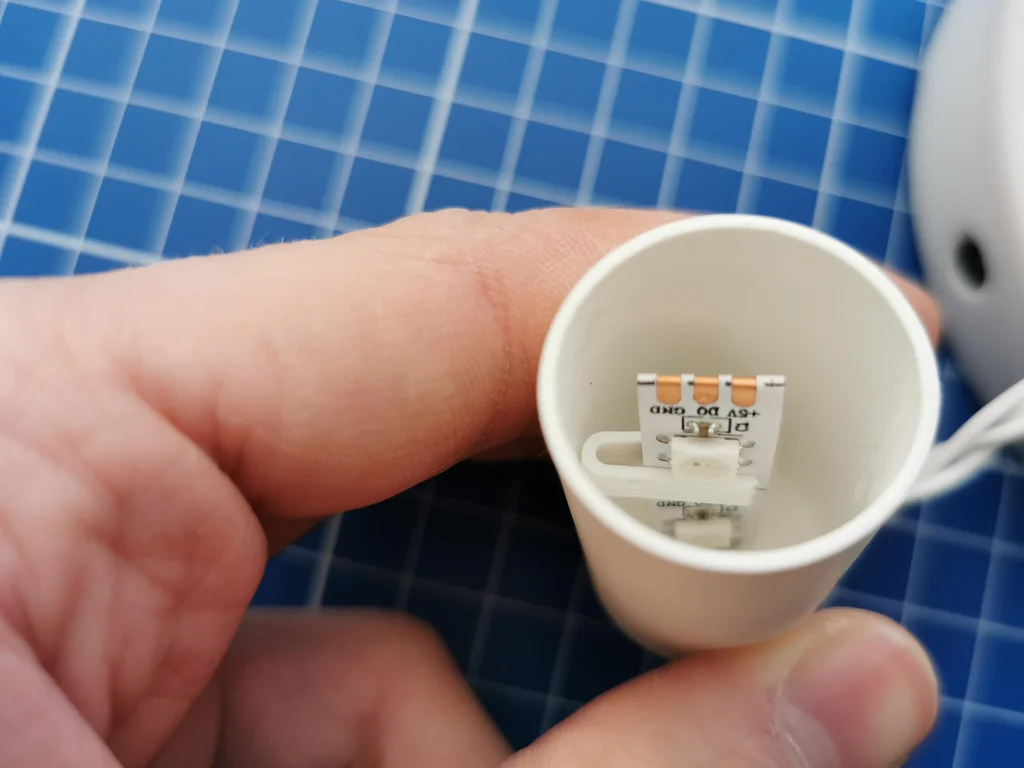

在LED灯条上涂一些胶水，然后把它（用镊子）放到灯壳（Diffusion body）里面。

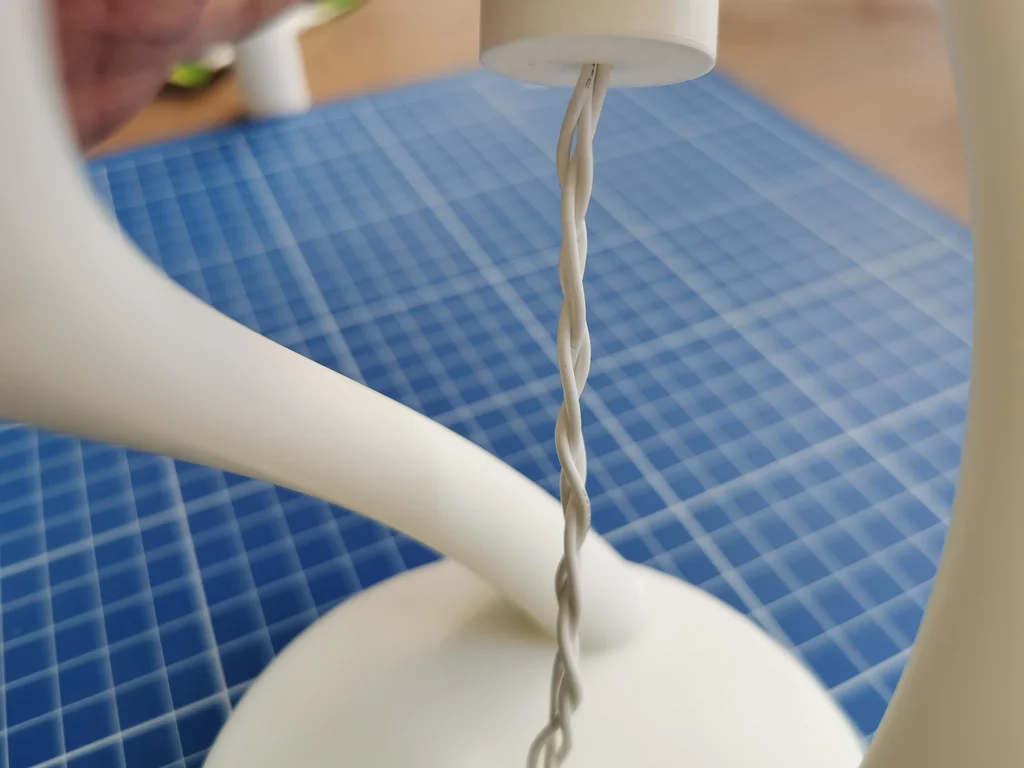

把电线编成辫子，这样看起来更美观一点。

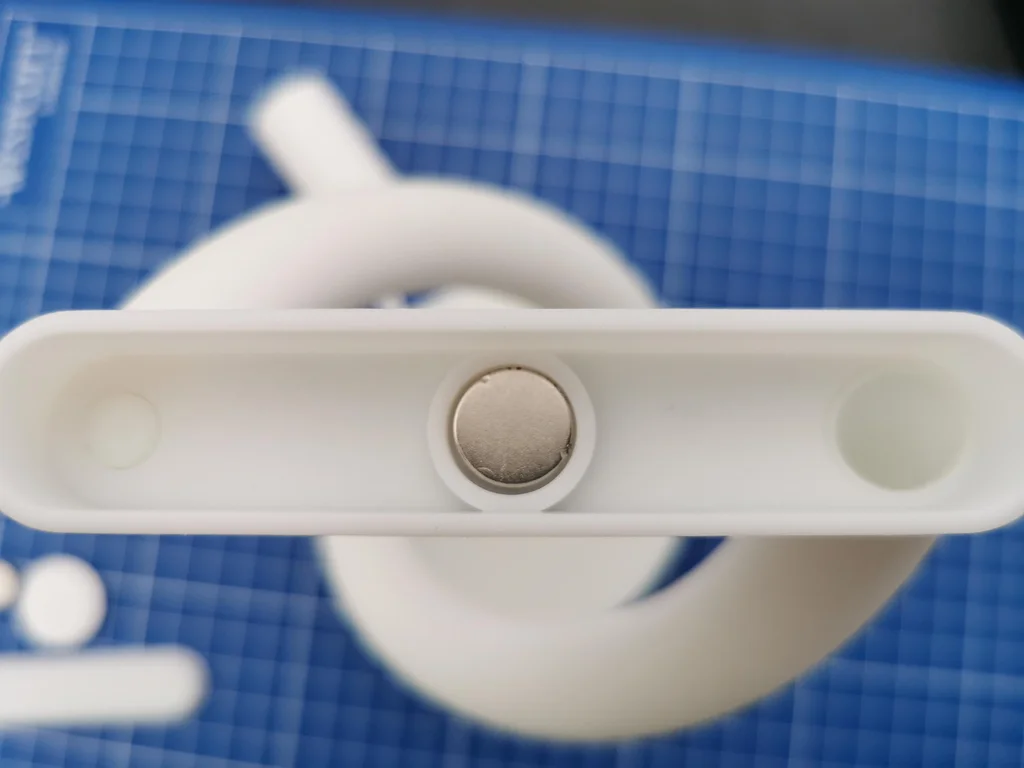

把一块磁铁放在打印部件“Diffusion Top”上。
完成之后是这个样子，
第3步：准备电源
这边大家也可以选择用电池或者是充电宝。
准备/材料
热熔胶
电源插孔连接器（母头）
3D打印件（Lamp Underside）
红色和黑色的电线
步骤

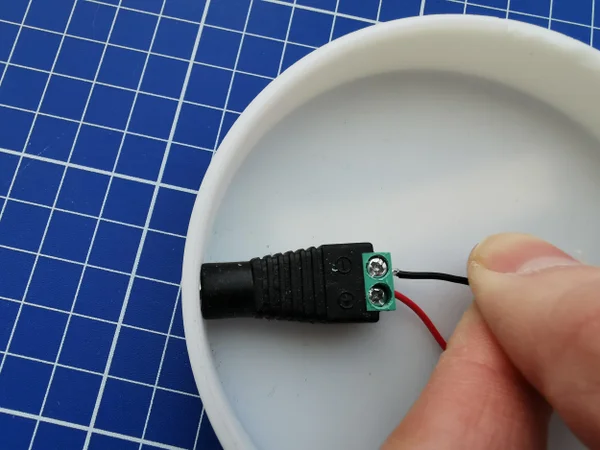

1、将电源插孔连接器粘在灯底（Lamp Underside）的开口处；
2、把红黑线缆接到连接器上引出来，一会儿我们要把它们焊接到Arduino上。
第4步：制作磁性开关
这步是可选的。你也可以选择直接拔掉插头，只在底座上放一块磁铁，取决于零件的可用性。
准备/材料
磁性开关
小磁铁
3根电线
磁铁/开关底座
电烙铁
钳子
步骤
用钳子从磁性开关上取下白色的部分。

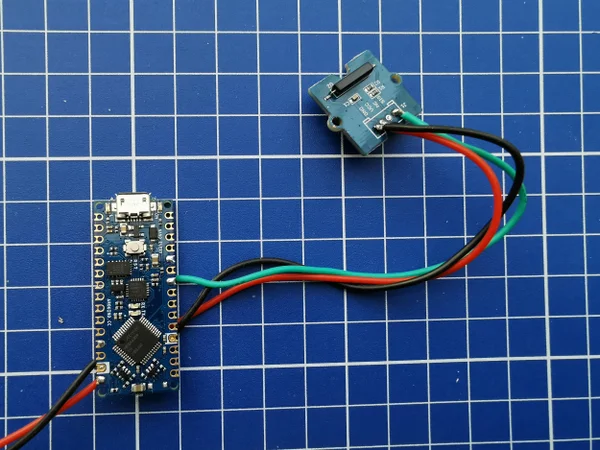

在SIG、VCC和GND上焊接3根线。

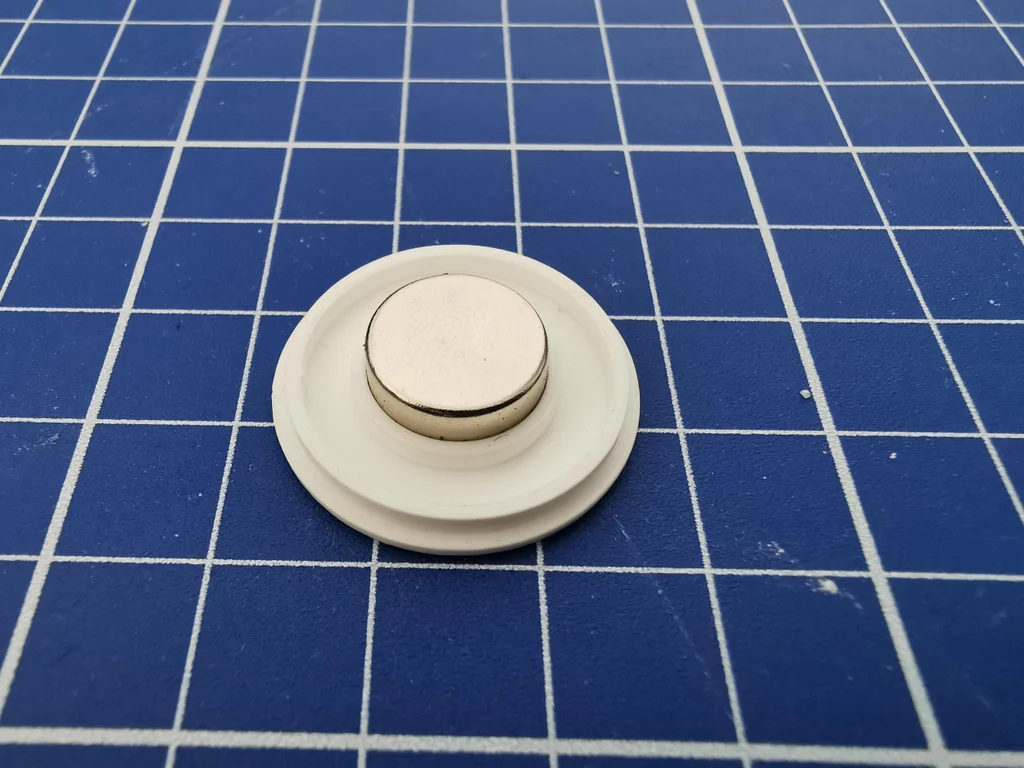

把磁铁粘在磁铁/开关底座的圆形一侧，并将开关滑入到位。（注意，我们需要测试一下开关没有被小磁铁所触发。因为如果它被触发了，系统就不会工作了，我们一会儿会在编程步骤中测试这一点。）
把磁铁/开关底座放在灯底的合适位置，当我们把灯放在灯座上时，希望灯熄灭。把我们已经制作好的带有磁铁的LED灯条放在灯座的另一侧来测试。

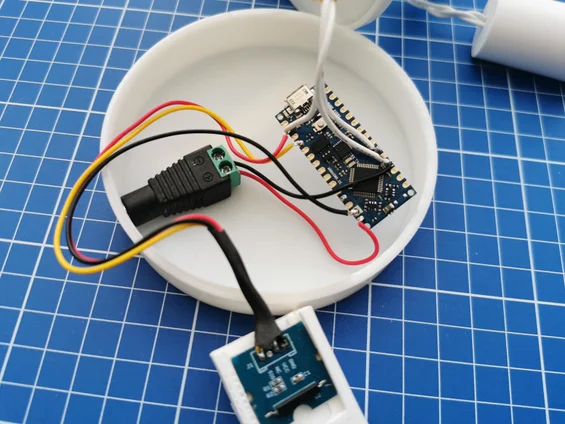

第5步：焊接Arduino
准备/材料
电烙铁
前面步骤中的零件
Arduino Nano
步骤

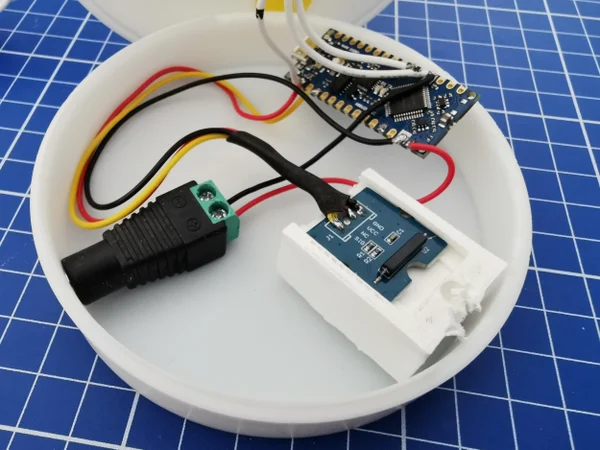

1、把2根电线连接到我们的VIN和电源插口的GND；
2、把LED灯条的线焊接到GND、V5和一个数字端口（D1-D12）；
3、把磁性开关线焊接到GND、V5和一个数字端口上。
第6步：编程
这一步很简单。如果用的是和文中一样的部件，可以参考下面的代码。
准备/材料
电脑
Arduino
Micro USB线
步骤
1、下载Arduino IDE;
2、安装FastLed[1]库（取决于你使用的LED）;
3、磁性开关代码[2];
4、运行代码;
5、看看我们的磁性开关是否被触发。通过向后或向前滑动，对其进行相应的调整。

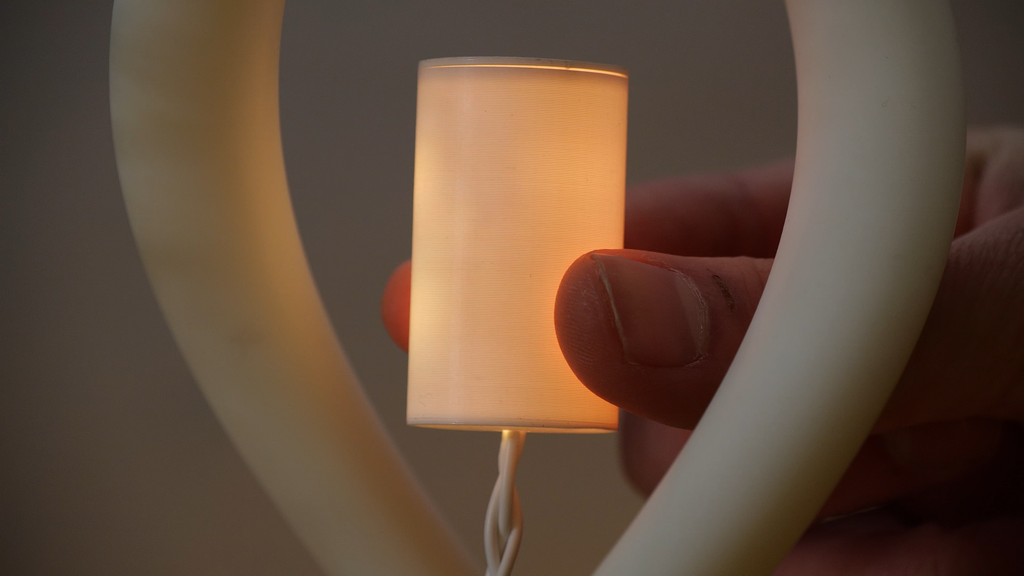

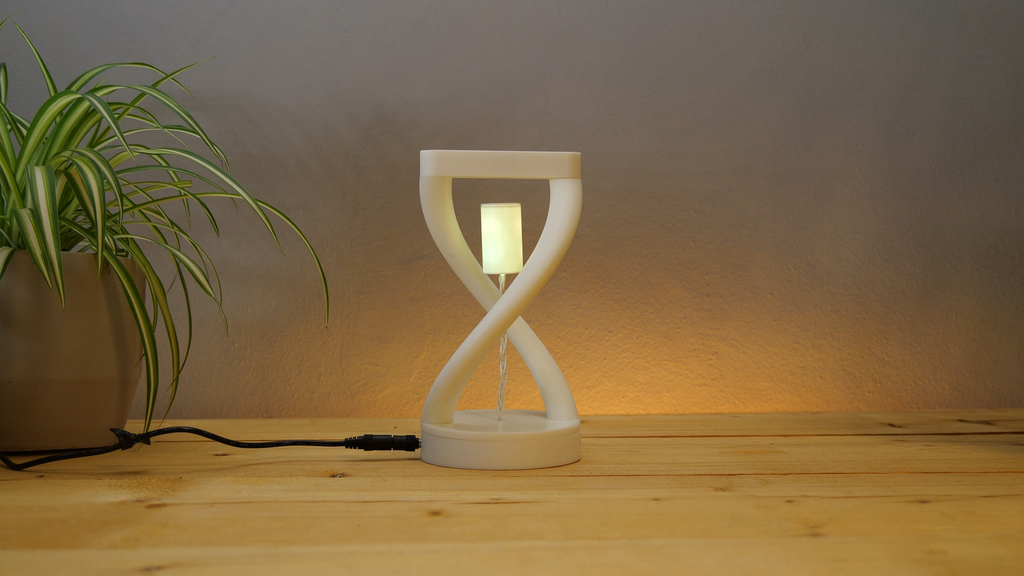

好了，项目完工！一盏磁悬浮、艺术感满满都灯就完成啦！
▼ 查看视频演示
点击阅读👆
04
最后
文中所涉及的相关3D打印文件可以在下列网站下载：
https://www.instructables.com/Magnetic-Levitating-Lamp/
也可以直接点击阅读原文跳转
参考资料
[1]
FastLed: https://www.arduino.cc/reference/en/libraries/fastled/
[2]代码: https://wiki.seeedstudio.com/Grove-Magnetic_Switch/
原文链接：https://www.instructables.com/Magnetic-Levitating-Lamp/
原文作者：tomouwerkerkerk 译文首发：DF创客社区
转载请注明出处
