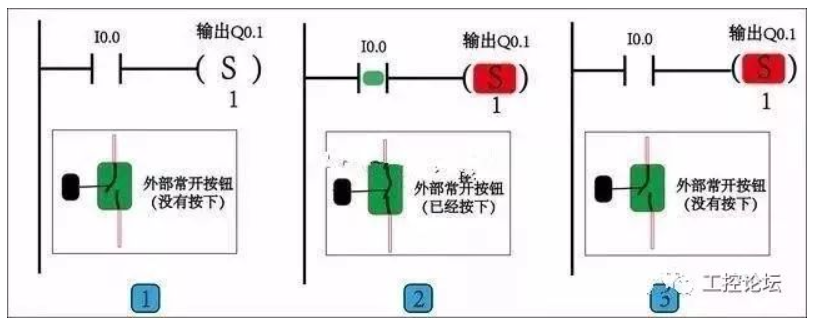

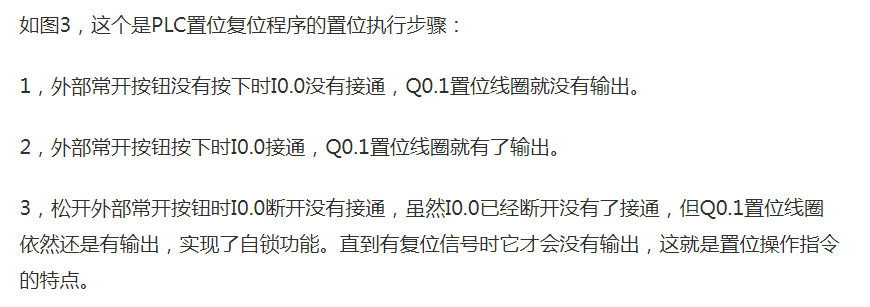

可以理解为一个自锁线圈，假想前面的触点是一个按键开关，那么这个开关按下去的时候，线圈置位为ture，或者理解为1，线圈吸合，线圈对应的触点状态翻转。
那么前面的触点已经不能控制它了，怎么才能把它复位呢？
复位线圈和置位线圈的逻辑是反的，可以这里理解，假想前面有一个按键开关（特性：不按的时候物理层面的电气线路是联通的，按下去的时候线路会断开），初始的时候，整个线路是联通的，这个线圈（复位线圈）是有电的,它的逻辑为1，没有输出。如果这个时候按下开关，线路被断开，线圈失电，它的逻辑变为0，有输出。如果这个时候又松开开关，线路又被接通，线圈又得电，逻辑又变为1，没有输出。

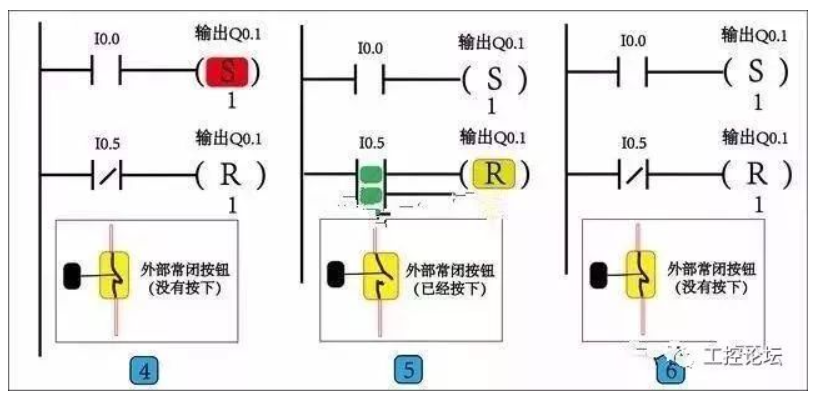

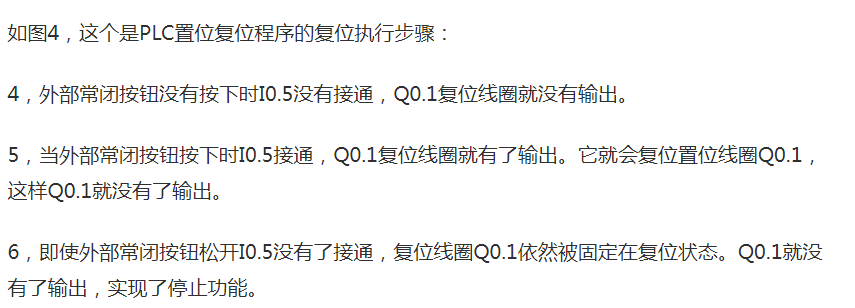

我的理解：
1、外部常闭按钮没有按下的时候，i0.5这个常闭触点没有被触发，这个触点是能导电的，这里的没有接通指的是触点是常态触点，没有翻转，不是指的电路没有接通，在这个语境下是这个意思，这个时候后面的复位线圈是带电的。这个时候，q0.1线圈是吸合的，它的值为1，但是它没有输出。
2、当外部常闭按钮按下时，i0.5接通，这里的接通是指触点由常闭触点变为常开触点，发生了翻转，实际上物理电路是被切断了，后面的线圈失电了。
对于这个复位线圈，失电后状态变为0，这个时候才开始产生输出，输出为0，它的重要功能起作用了：把上面的置位线圈变为0（置位线圈之前已经变为1了）从1变成0叫做复位，所以说它把置位线圈复位了。而置位线圈变成0之后，它也就不再输出了。
3、这个时候，外部常闭按钮松开了，没有接通，实际上复位线圈的电路上是有电的，复位线圈还是保持着上一步的断开状态（非吸合状态）。
注意，这个时候的复位线圈跟普通线圈完全不同，这个时候该线圈是得电状态，但是，它的线圈没有吸合（1），它的线圈是断开的（0）。如果是普通的线圈，它得电立即吸合（1），失电立即断开（0）。
最后达到的效果，q0.1最后的状态是被复位线圈的输出0控制着，而置位线圈的输出1失效。
总结一下：

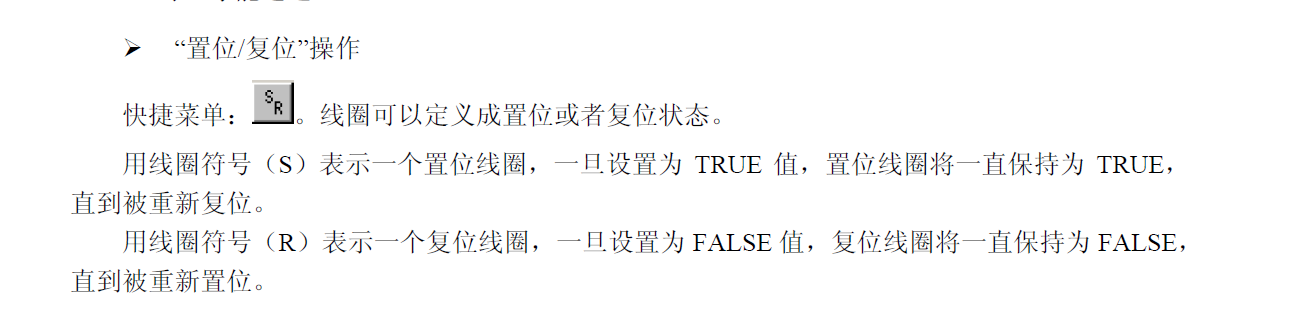

复位线圈和置位线圈都不是普通的线圈，这里很重要，不要简单的以为他们的规律也是普通线圈的规律，即使他们的都是得电变为1，失电变为0，逻辑都是0和1。
普通线圈得电马上输出1，只要一失电马上输出0，前面来电变化它就马上变化
置位线圈得电马上输出1，之后不管前面还有没有电过来，它的输出都是1
复位线圈失电马上输出0，这个时候就可以把置位线圈清0，之后不管前面有没有点过来，它的输出都是0，直到置位线圈把它变为1
其实也可以直接脱离物理器件，直接用程序软件来理解，想象成寄存器，置位就是把这个变量变为数据1，复位就是把这个变量变为数据0
线圈有没有输出？
输出的是0还是1？
这两个问题容易把人搞晕，我的理解是如下
它们都是线圈，都有本身的吸合和断开状态，吸合为1，断开为0，但是它们不一定要把自己的状态输出，但是一旦它们满足一定条件开始输出，那么：
置位线圈有输出的时候，输出是1
复位线圈有输出的时候，输出是0
