UVM的TLM通信机制

TLM(transaction level modeling是一个基于事务（transaction）的通信方式。是各个组件之间进行事务传输的方式。

UVM三种通信类型

UVM 定义了组件之间的三种通信类型，分别为 PUT、 GET、 TRANSPORT。

PUT

组件 A 将一个 transaction 交给组件 B，请求由生产者主动发起。

GET

组件 A 向组件 B 请求一个transaction，请求由消费者主动发起。

TRANSPORT

组件 A 将一个 transaction 交给组件 B，然后向组件 B 请求一个 transaction。

根据数据的产生和接受分

producer：生产数据方，即为producer； consumer：接收数据方，即为consumer；

根据请求的发起方分 port

通信请求的端口。

export

作为发起请求和接受请求的中间层次端口（可做为中间级连接port和imp）。

imp

只能作为接收请求的响应端。 端口优先级：port > export > imp， 使用connect()建立连接关系时，只有优先级高的才能调用connect()做连接。比如：p.put_port.connect(c.put_imp)

阻塞和非阻塞

阻塞 PUT 表示在没有将该 transaction 交给 B 之前，将一直停在这里； 非阻塞 PUT 表示将 transaction 交给 B 之前就返回了，不再等待 B 接收完成。

连接方式 put模式：

数据请求由producer发起，通过调用consumer中的put函数建立起连接。红色为port端口，绿色为imp端口。事务传输方向为箭头指向方向。 以下是一个代码示例：

class transaction extends uvm_transaction;      //传输数据包
   int id;
   int data;
   ...
endclass

class producer extends uvm_component;            //数据生产方producer
   ...
   uvm_blocking_put_port#(transaction)     put_port;     //定义端口
   function void build_phase(uvm_phase phase);
      put_port = new("put_port",this);               //创建实例化端口
   endfunction

   task run_phase(uvm_phase phase);
      put_port.put(tr);        //通过数据接收方consumer提供的任务put()处理数据，然后通过TLM传输数据过去
   endtask
endclass

class consumer extends uvm_component;            //数据接收方consumer
   ...
   uvm_blocking_put_imp#(transaction, consumer)     put_imp;     //定义端口
   function void build_phase(uvm_phase phase);
      put_imp = new("put_imp",this);               //创建实例化端口
   endfunction

   virtual task put(transaction tr);        //数据生产方producer会调用接收方consumer定义的put()任务
      process(tr);        //通过数据接收方consumer提供的任务put()处理数据
   endtask
endclass

class environment extends uvm_env;       //环境层
   ...
   producer    p;    //数据生产方
   consumer    c;    //数据接收方
   ...
   virtual function void connect_phase(uvm_phase phase);
      p.put_port.connect(c.put_imp);       //建立连接
   endfunction
endclass

get模式

数据请求由consumer发起，通过调用producer中的get函数建立起连接。红色为port端口，绿色为imp端口。事务传输方向为箭头指向方向。

class transaction extends uvm_transaction;      //传输数据包
   int id;
   int data;
   ...
endclass

class producer extends uvm_component;            //数据生产方producer
   ...
   uvm_blocking_get_imp#(transaction,producer)     get_imp;     //定义端口
   function void build_phase(uvm_phase phase);
      get_imp = new("put_imp",this);               //创建实例化端口
   endfunction

   virtual task get(output transaction tr);        //在imp端口所在component中定义get()任务或者方法，output方向
      tr = transaction::type_id::create("tr",this);
   endtask
endclass

class consumer extends uvm_component;            //数据接收方consumer
   ...
   uvm_blocking_get_port#(transaction, consumer)     get_port;     //定义端口
   function void build_phase(uvm_phase phase);
      put_imp = new("put_imp",this);               //创建实例化端口
   endfunction

   task run_phase(uvm_phase phase);
      get_port.get(tr);        //通过imp所在component定义的get()处理数据，然后通过TLM传输数据
   endtask
endclass

class environment extends uvm_env;       //环境层
   ...
   producer    p;    //数据生产方
   consumer    c;    //数据接收方
   ...
   virtual function void connect_phase(uvm_phase phase);
      c.get_port.connect(p.get_imp);       //建立连接
   endfunction
endclass

fifo模式

fifo之前采用put模式接口，后端采用get模式接口。即生产者和消费者都是主动发起请求的。 示例代码

class my_monitor extends uvm_monitor;

  `uvm_component_utils(my_monitor)

  virtual dut_interface m_vif;

  uvm_blocking_put_port #(my_transaction) m2r_port;

  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    this.m2r_port = new("m2r_port", this);
  endfunction
  task run_phase(uvm_phase phase);
      put_port.put(tr);        //通过数据接收方consumer提供的任务put()处理数据，然后通过TLM传输数据过去
   endtask
endclass

class master_agent extends uvm_agent;

  `uvm_component_utils(master_agent)

  my_sequencer m_seqr;
  my_driver    m_driv;
  my_monitor   m_moni;

  uvm_blocking_put_export #(my_transaction) m_a2r_export;

  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    this.m_a2r_export = new("m_a2r_export", this);
  endfunction
  virtual function void connect_phase(uvm_phase phase);
    if(is_active == UVM_ACTIVE)
      m_driv.seq_item_port.connect(m_seqr.seq_item_export);
    m_moni.m2r_port.connect(this.m_a2r_export);
  endfunction

endclass

class my_reference_model extends uvm_component;
  `uvm_component_utils(my_reference_model)

  uvm_blocking_get_port #(my_transaction) i_m2r_port;
  my_transaction item;
  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    this.i_m2r_port = new("i_m2r_port", this);
  endfunction
  virtual task run_phase(uvm_phase phase);
    `uvm_info("REF_MODEL_RUN", "Refernece model running !", UVM_MEDIUM)

    forever begin
      i_m2r_port.get(item);
      `uvm_info("REF_REPORT", {"\n", "master agent have been sent a transaction: \n", item.sprint()}, UVM_MEDIUM);
    end
  endtask

endclass

class my_env extends uvm_env;
  `uvm_component_utils(my_env)

  master_agent m_agent;
  my_reference_model ref_model;

  uvm_tlm_analysis_fifo #(my_transaction) magt2ref_fifo;//fifo


  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    magt2ref_fifo = new("magt2ref", this);//实例化
  endfunction

virtual function void connect_phase(uvm_phase phase);
    super.connect_phase(phase);
    `uvm_info("ENV", "Connect the agent to fifo...", UVM_MEDIUM)
    m_agent.m_a2r_export.connect(this.magt2ref_fifo.blocking_put_export);
    `uvm_info("ENV", "Connect the reference model to fifl...", UVM_MEDIUM)
    ref_model.i_m2r_port.connect(this.magt2ref_fifo.blocking_get_export);
  endfunction

endclass

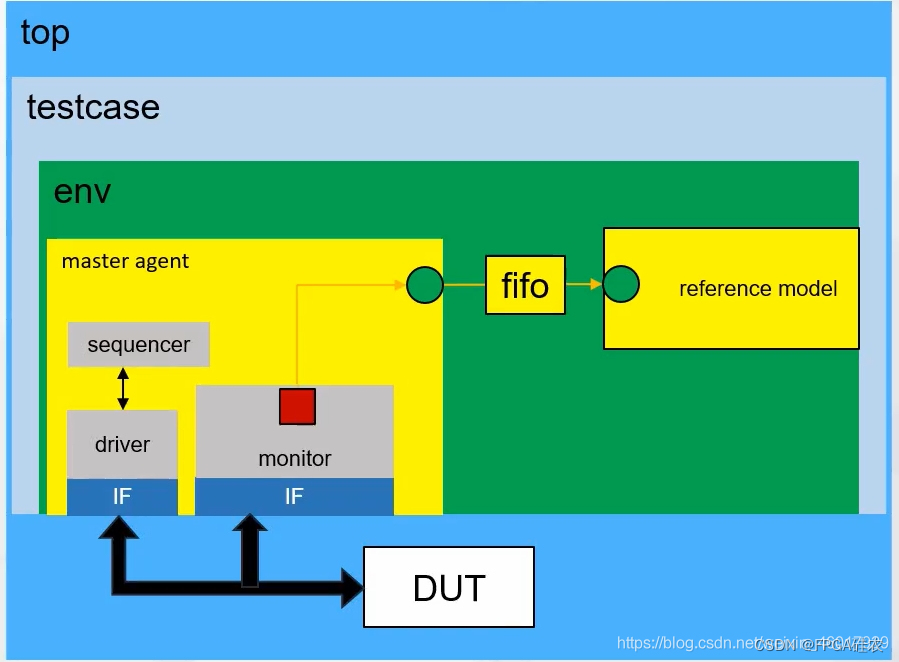

代码示意图

一对多通信

即analysis port 和analysis export。他们不同于其他端口的地方在于 analysis 端口支持一对多的通信，即一个 analysis 可以连接多个 IMP。另外 analysis 端口只有一个 write 操作，该操作实现广播的意思。此外 analysis 没有阻塞非阻塞的概念，其本身就是广播操作，不存在阻塞和非阻塞。

class my_monitor extends uvm_monitor;

  `uvm_component_utils(my_monitor)

  virtual dut_interface m_vif;

  uvm_analysis_port #(my_transaction) m2r_a_port;

  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    this.m2r_a_port = new("m2r_a_port", this);
  endfunction
 task run_phase(uvm_phase phase);
      m2r_a_port.write(tr);        //通过数据接收方consumer提供的任务write()处理数据，然后通过TLM传输数据过去
   endtask
endclass

class master_agent extends uvm_agent;

  `uvm_component_utils(master_agent)

  my_sequencer m_seqr;
  my_driver    m_driv;
  my_monitor   m_moni;

  agent_config m_agent_cfg;

  uvm_analysis_port #(my_transaction) m_a2r_a_port;

  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    this.m_a2r_a_port = new("m_a2r_a_port", this);
  endfunction
virtual function void connect_phase(uvm_phase phase);
    if(is_active == UVM_ACTIVE)
      m_driv.seq_item_port.connect(m_seqr.seq_item_export);
    m_moni.m2r_a_port = this.m_a2r_a_port;
  endfunction

endclass


class my_reference_model extends uvm_component;

  `uvm_component_utils(my_reference_model)

  uvm_analysis_imp #(my_transaction, my_reference_model) i_m2r_a_imp;
  my_transaction item;

  function new(string name = "", uvm_component parent);
    super.new(name, parent);
    this.i_m2r_a_imp = new("i_m2r_a_imp", this);
  endfunction

  task write(my_transaction tr);

    `uvm_info("REF_REPORT", {"\n", "master agent have been sent a transaction: \n", tr.sprint()}, UVM_MEDIUM);

  endtask

endclass

class my_env extends uvm_env;

  `uvm_component_utils(my_env)

  master_agent m_agent;
  env_config   m_env_cfg;
 // agent_config m_agent_cfg;
  my_reference_model ref_model;


  function new(string name = "", uvm_component parent);
    super.new(name, parent);
  endfunction
 virtual function void connect_phase(uvm_phase phase);
    super.connect_phase(phase);
    `uvm_info("ENV", "Connect the agent and reference model...", UVM_MEDIUM)
    m_agent.m_a2r_a_port.connect(ref_model.i_m2r_a_imp);
  endfunction

endclass
