EMCCD自适应增益控制芯片

一、功能概述

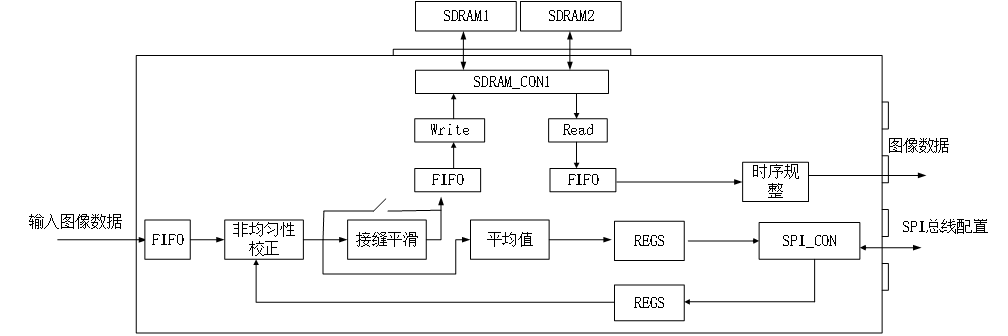

此芯片对EMCCD输出图像的不均匀性进行校正以及实现EMCCD增益的自适应控制，最后对校正完的图像进行拼接，拼接后的图像大小为4096*4096，拼接后数据以单路形式输出。主要模块包括：非均匀性校正模块、自适应增益控制模块和接缝平滑模块。芯片结构如下图所示：

1、本帧接缝平滑系数为上一帧计算结果，上电初始情况下接缝系数为1。

2、第一帧图像数据到来，内部控制逻辑从输入FIFO中读取数据进行非均匀性校正，接缝平滑的计算，并通过SDRAM控制器将数据写入SDRAM1中，写入时间为192ms。

3、第二帧数据来到时，数据进行非均匀性校正，接缝平滑计算，通过SDRAM控制器写入SDRAM2中，同时SDRAM1开始读出数据，通过输出模块规整为输出时序。

4、 第三帧数据通过计算后，写入SDRAM1中，同时SDRAM2读出数据。

5、不断重复以上循环。

6、将每个通道非均匀性校正后的平均值计算后存到8个寄存器中，通过SPI读出。

7、两点校正的系数从外部通过SPI读入，写入寄存器中。

8、芯片满足图像处理的最低工作频率为90MHz，最终流片拟工作在100MHz。

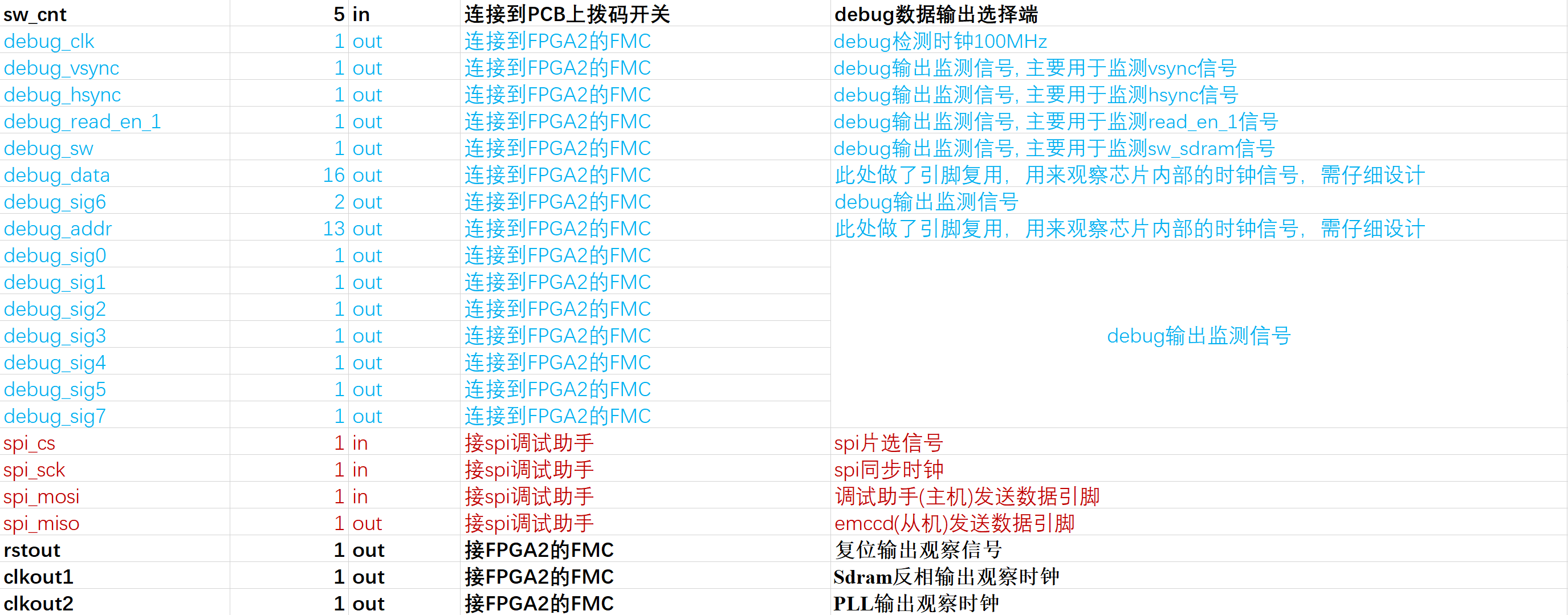

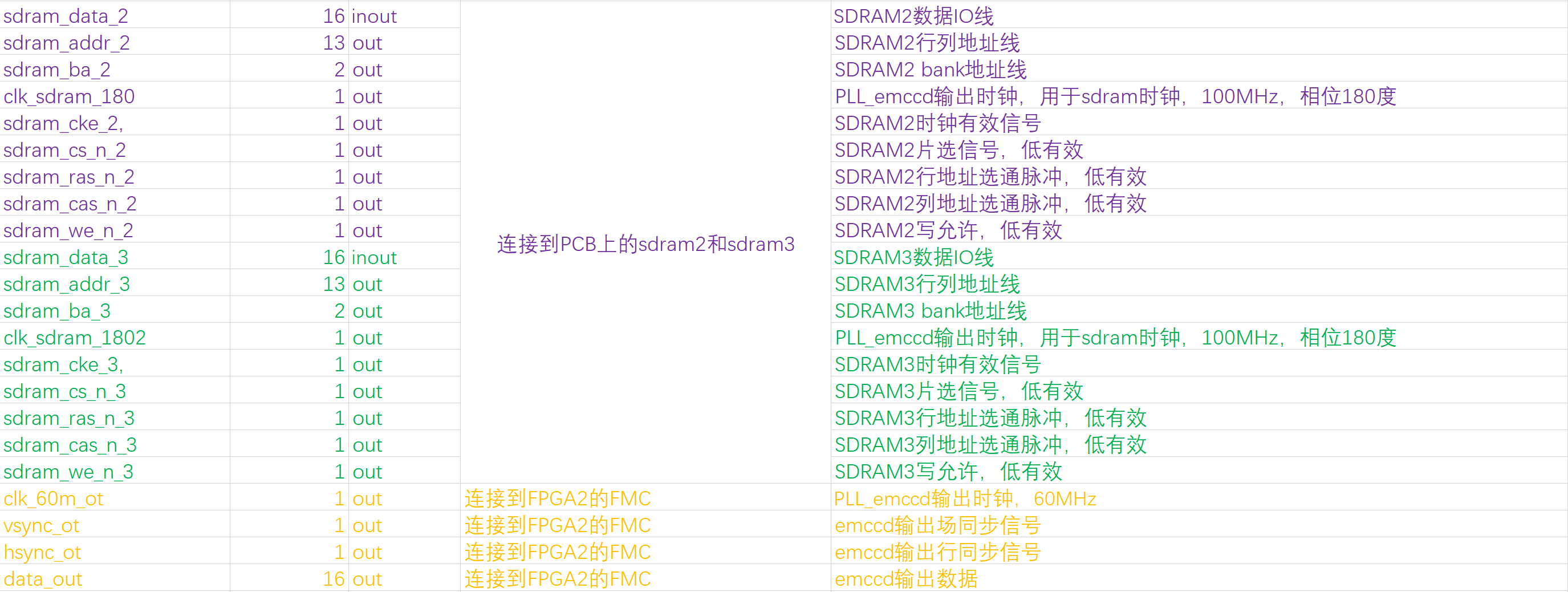

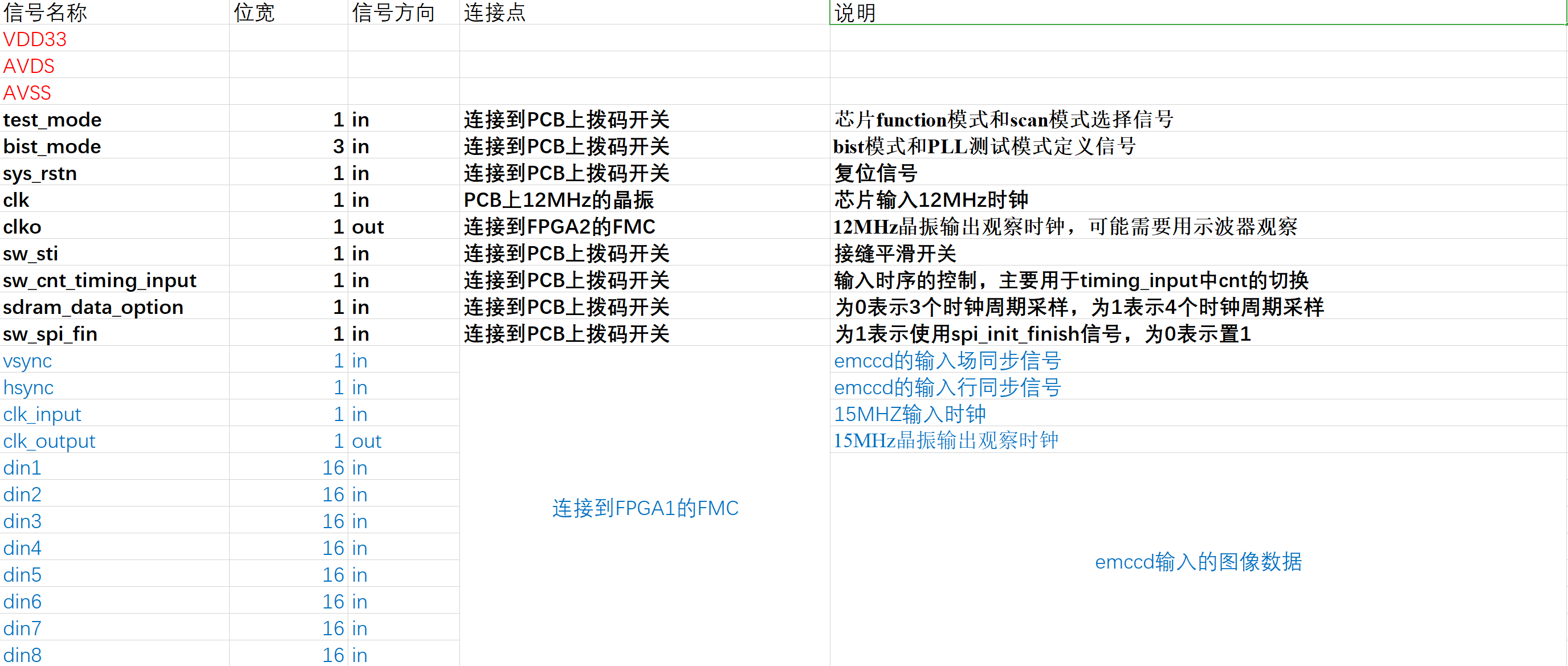

二、接口说明

三、 输入输出时序说明

3.1 SPI总线输入输出时序

通过SPI总线实现对片内寄存器的配置：

1）通过SPI从机模式00（时钟
