Vivado报错：[DRC REQP-1712] Input clock driver: Unsupported PLLE2_ADV connectivity.

一、报错内容

[DRC REQP-1712] Input clock driver: Unsupported PLLE2_ADV connectivity.
The signal clk_50m_gen/inst/clk_in on the clk_50m_gen/inst/plle2_adv_inst/CLKIN1
pin of clk_50m_gen/inst/plle2_adv_inst with
COMPENSATION mode ZHOLD must be driven by a clock capable IO.

二、报错原因

IBUFGDS clk_inst (
        .O(clk),
        .I(clk_p),
        .IB(clk_n)
    );

	pll clk_50m_gen
    (

        .clk_50m(clk_50m),
        .clk_50m_180deg(clk_50m_180deg),

        .reset(1'b0),
        .locked(locked),

        .clk_in(clk)
    );

PLL IP核设置出现问题。因为从上面的代码里可以看到我的PLL的输入信号clk是来自IBUFGDS的输出信号clk，而不是来自普通的单端时钟信号。虽然我的IBUFGDS已经把差分时钟变成了单端时钟，但是它仍然不是普通的单端时钟信号，这点记住就行，因此我们需要修改PLL的clk_in1的source参数。

三、解决办法

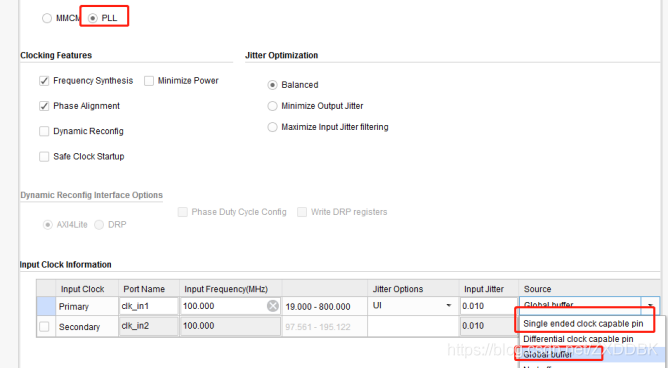

将PLL的clk_in1的source参数修改为Global buffer即可！！！原因就是上面所说的，clk_in1端口的信号不是来自一般的单端时钟信号，也不是直接来自差分时钟信号，而是来自IBUFGDS。
