Tomcat的使用总结(四)

Tomcat的使用总结(四)

MapperListener和Mapper

为了能够快速地通过指定的uri找到对应的wrapper及servlet，tomcat开发人员设计出了两个组件：MapperListener和Mapper。

MapperListener

MapperListener主要作用如下：

1. 通过监听容器的AFTER_START_EVENT事件来对容器进行注册；
2. 通过监听容器的BEFORE_STOP_EVENT事件来完成对容器的取消注册。

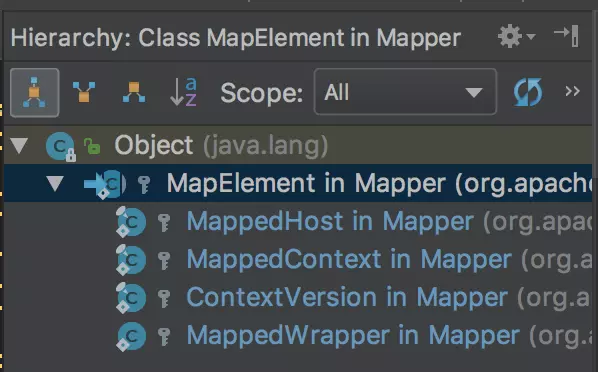

而Mapper作为uri映射到容器的工具，扮演的角色就是一个映射组件。它会缓存所有容器信息（包括容器名称、容器本身、容器层级等等），同时提供映射规则，将一个uri按照映射规则映射到具体的Host、Context和Wrapper，并最终通过Wrapper找到逻辑处理单元Servlet。



入口

在org.apache.catalina.core.StandardService类中，我们看到两个关键的字段--mapper和mapperListenter。其中mapperListener依赖service对象进行构造。

/**
 * Mapper.
 */
protected final Mapper mapper = new Mapper();
/**
 * Mapper listener.
 */
protected final MapperListener mapperListener = new MapperListener(this);



 MapperListener的注册过程

MapperListener的构造方法比较简单，仅仅将mapper和service存储到当前对象的相关属性中。

public MapperListener(Service service) {
    this.service = service;
    this.mapper = service.getMapper();
}

MapperListener在构造完成之后，会调用其start()方法，我们来看看主要做了哪些事情？

1. engine容器不存在，则MapperListener也不需要启动
2. 查找默认主机，并设置到mapper的defaultHostName属性中
3. 对容器及下面的所有子容器添加事件监听器
4. 注册engine下面的host、context和wrapper，registerHost会注册host及下面的子容器

public void startInternal() throws LifecycleException {
    setState(LifecycleState.STARTING);

    // 1. engine容器不存在，则MapperListener也不需要启动
    Engine engine = service.getContainer();
    if (engine == null) {
        return;
    }

    // 2. 查找默认主机，并设置到mapper的defaultHostName属性中
    findDefaultHost();

    // 3. 对容器及下面的所有子容器添加事件监听器
    addListeners(engine);

    // 4. 注册engine下面的host、context和wrapper，registerHost会注册host及下面的子容器
    Container[] conHosts = engine.findChildren();
    for (Container conHost : conHosts) {
        Host host = (Host) conHost;
        if (!LifecycleState.NEW.equals(host.getState())) {
            // Registering the host will register the context and wrappers
            registerHost(host);
        }
    }
}

接着我们看看方法findDefaultHost，主要目的是检查并设置mapper的defaultHostName属性。

private void findDefaultHost() {
    // 获取engine下面配置的defaultHost属性
    Engine engine = service.getContainer();
    String defaultHost = engine.getDefaultHost();

    boolean found = false;

    // 如果defaultHost属性不为空，则查找hosts下面的所有主机名及别名。
    // 1. 找到了则设置到mapper的defaultHostName属性
    // 2. 没找到则记录警告信息
    if (defaultHost != null && defaultHost.length() >0) {
        Container[] containers = engine.findChildren();

        for (Container container : containers) {
            Host host = (Host) container;
            if (defaultHost.equalsIgnoreCase(host.getName())) {
                found = true;
                break;
            }

            String[] aliases = host.findAliases();
            for (String alias : aliases) {
                if (defaultHost.equalsIgnoreCase(alias)) {
                    found = true;
                    break;
                }
            }
        }
    }

    if(found) {
        mapper.setDefaultHostName(defaultHost);
    } else {
        log.warn(sm.getString("mapperListener.unknownDefaultHost",
                defaultHost, service));
    }
}

接下来我们分析addListeners，该方法用于对所有容器设置监听器。它是一个递归方法！

private void addListeners(Container container) {
    // 对当前容器添加容器监听器和生命周期监听器，也就是当前对象
    container.addContainerListener(this);
    container.addLifecycleListener(this);
    // 对当前容器下的子容器执行addListeners操作
    for (Container child : container.findChildren()) {
        addListeners(child);
    }
}

接下来我们分析registerHost，该方法用于往mapper中注册虚拟主机

/**
 * 注册虚拟主机
 * Register host.
 */
private void registerHost(Host host) {

    String[] aliases = host.findAliases();
    // 往mapper中添加主机
    mapper.addHost(host.getName(), aliases, host);

    // 注册host下的每个context
    for (Container container : host.findChildren()) {
        if (container.getState().isAvailable()) {
            registerContext((Context) container);
        }
    }
    if(log.isDebugEnabled()) {
        log.debug(sm.getString("mapperListener.registerHost",
                host.getName(), domain, service));
    }
}

registerHost除了注册虚拟主机，额外会调用registerContext来注册context。我们看看这个方法。该方法完成了以下操作：

1. contextPath如果为斜杠，则统一转换为空字符串
2. 将context下面的每个wrapper都添加到mapper
3. 将context添加到mapper

/**
 * 注册context
 * Register context.
 */
private void registerContext(Context context) {
    // contextPath如果为斜杠，则统一转换为空字符串
    String contextPath = context.getPath();
    if ("/".equals(contextPath)) {
        contextPath = "";
    }
    Host host = (Host)context.getParent();

    WebResourceRoot resources = context.getResources();
    String[] welcomeFiles = context.findWelcomeFiles();
    List wrappers = new ArrayList();

    // 将context下面的每个wrapper都添加到mapper
    for (Container container : context.findChildren()) {
        // 准备wrapper信息，以便后续插入mapper
        prepareWrapperMappingInfo(context, (Wrapper) container, wrappers);

        if(log.isDebugEnabled()) {
            log.debug(sm.getString("mapperListener.registerWrapper",
                    container.getName(), contextPath, service));
        }
    }

    // 将context添加到mapper
    mapper.addContextVersion(host.getName(), host, contextPath,
            context.getWebappVersion(), context, welcomeFiles, resources,
            wrappers);

    if(log.isDebugEnabled()) {
        log.debug(sm.getString("mapperListener.registerContext",
                contextPath, service));
    }
}

关键方法为prepareWrapperMappingInfo，用于准备注册到mapper下的wrapper，这儿mapper对于wrapper的支持是wrapper的包装对象--WrapperMappingInfo。而一个context可能有多个wrapper，所以WrapperMappingInfo是一个list。我们来分析一下这个list对象的生成方法--prepareWrapperMappingInfo。

该方法就是将映射url、wrapper名字和资源只读标记等信息组合成对象添加到wrappers中。

private void prepareWrapperMappingInfo(Context context, Wrapper wrapper,
        List wrappers) {
    String wrapperName = wrapper.getName();
    boolean resourceOnly = context.isResourceOnlyServlet(wrapperName);
    String[] mappings = wrapper.findMappings();
    for (String mapping : mappings) {
        boolean jspWildCard = (wrapperName.equals("jsp")
                               && mapping.endsWith("/*"));
        wrappers.add(new WrapperMappingInfo(mapping, wrapper, jspWildCard,
                resourceOnly));
    }
}



MapperListener的取消注册过程

在tomcat组件中，start()的逆向过程为stop()。MapperListener组件也不例外。我们来分析一下其stop()方法，该方法的作用是将当前监听器从容器中移除。

@Override
public void stopInternal() throws LifecycleException {
    setState(LifecycleState.STOPPING);

    Engine engine = service.getContainer();
    if (engine == null) {
        return;
    }
    removeListeners(engine);
}
private void removeListeners(Container container) {
    container.removeContainerListener(this);
    container.removeLifecycleListener(this);
    for (Container child : container.findChildren()) {
        removeListeners(child);
    }
}

当每个容器在stop()方法被调用的时候，都会触发相应的容器事件。我们看看ContainerBase下面触发事件的代码，该方法会调用所有容器监听器的containerEvent()方法。

@Override
public void fireContainerEvent(String type, Object data) {
    if (listeners.size() < 1)
        return;

    ContainerEvent event = new ContainerEvent(this, type, data);
    // Note for each uses an iterator internally so this is safe
    for (ContainerListener listener : listeners) {
        listener.containerEvent(event);
    }
}

当每个容器在stop()方法被调用的时候，都会触发相应的生命周期事件，我们看看LifecycleBase下面触发事件的代码，就是调用生命周期监听器的lifecycleEvent()方法

protected void fireLifecycleEvent(String type, Object data) {
    LifecycleEvent event = new LifecycleEvent(this, type, data);
    for (LifecycleListener listener : lifecycleListeners) {
        listener.lifecycleEvent(event);
    }
}

好了我们已经看到了MapperListener接下来要分析的方法了，即：containerEvent()容器方法和lifecycleEvent()生命周期方法。

先来看containerEvent()，虽然该方法的代码非常得长，但是逻辑却很简单。该方法有非常多的if-else（虽然我们推荐使用设计模式代替）。所有的操作都是对mapper缓存的资源进行增删改操作。

@Override
public void containerEvent(ContainerEvent event) {
    if (Container.ADD_CHILD_EVENT.equals(event.getType())) {
        Container child = (Container) event.getData();
        addListeners(child);
        // If child is started then it is too late for life-cycle listener
        // to register the child so register it here
        if (child.getState().isAvailable()) {
            if (child instanceof Host) {
                registerHost((Host) child);
            } else if (child instanceof Context) {
                registerContext((Context) child);
            } else if (child instanceof Wrapper) {
                // Only if the Context has started. If it has not, then it
                // will have its own "after_start" life-cycle event later.
                if (child.getParent().getState().isAvailable()) {
                    registerWrapper((Wrapper) child);
                }
            }
        }
    } else if (Container.REMOVE_CHILD_EVENT.equals(event.getType())) {
        Container child = (Container) event.getData();
        removeListeners(child);
        // No need to unregister - life-cycle listener will handle this when
        // the child stops
    } else if (Host.ADD_ALIAS_EVENT.equals(event.getType())) {
        // Handle dynamically adding host aliases
        mapper.addHostAlias(((Host) event.getSource()).getName(),
                event.getData().toString());
    } else if (Host.REMOVE_ALIAS_EVENT.equals(event.getType())) {
        // Handle dynamically removing host aliases
        mapper.removeHostAlias(event.getData().toString());
    } else if (Wrapper.ADD_MAPPING_EVENT.equals(event.getType())) {
        // Handle dynamically adding wrappers
        Wrapper wrapper = (Wrapper) event.getSource();
        Context context = (Context) wrapper.getParent();
        String contextPath = context.getPath();
        if ("/".equals(contextPath)) {
            contextPath = "";
        }
        String version = context.getWebappVersion();
        String hostName = context.getParent().getName();
        String wrapperName = wrapper.getName();
        String mapping = (String) event.getData();
        boolean jspWildCard = ("jsp".equals(wrapperName)
                && mapping.endsWith("/*"));
        mapper.addWrapper(hostName, contextPath, version, mapping, wrapper,
                jspWildCard, context.isResourceOnlyServlet(wrapperName));
    } else if (Wrapper.REMOVE_MAPPING_EVENT.equals(event.getType())) {
        // Handle dynamically removing wrappers
        Wrapper wrapper = (Wrapper) event.getSource();

        Context context = (Context) wrapper.getParent();
        String contextPath = context.getPath();
        if ("/".equals(contextPath)) {
            contextPath = "";
        }
        String version = context.getWebappVersion();
        String hostName = context.getParent().getName();

        String mapping = (String) event.getData();

        mapper.removeWrapper(hostName, contextPath, version, mapping);
    } else if (Context.ADD_WELCOME_FILE_EVENT.equals(event.getType())) {
        // Handle dynamically adding welcome files
        Context context = (Context) event.getSource();

        String hostName = context.getParent().getName();

        String contextPath = context.getPath();
        if ("/".equals(contextPath)) {
            contextPath = "";
        }

        String welcomeFile = (String) event.getData();

        mapper.addWelcomeFile(hostName, contextPath,
                context.getWebappVersion(), welcomeFile);
    } else if (Context.REMOVE_WELCOME_FILE_EVENT.equals(event.getType())) {
        // Handle dynamically removing welcome files
        Context context = (Context) event.getSource();

        String hostName = context.getParent().getName();

        String contextPath = context.getPath();
        if ("/".equals(contextPath)) {
            contextPath = "";
        }

        String welcomeFile = (String) event.getData();

        mapper.removeWelcomeFile(hostName, contextPath,
                context.getWebappVersion(), welcomeFile);
    } else if (Context.CLEAR_WELCOME_FILES_EVENT.equals(event.getType())) {
        // Handle dynamically clearing welcome files
        Context context = (Context) event.getSource();

        String hostName = context.getParent().getName();

        String contextPath = context.getPath();
        if ("/".equals(contextPath)) {
            contextPath = "";
        }

        mapper.clearWelcomeFiles(hostName, contextPath,
                context.getWebappVersion());
    }
}

接下来看看生命周期方法，lifecycleEvent()。

@Override
public void lifecycleEvent(LifecycleEvent event) {
    if (event.getType().equals(Lifecycle.AFTER_START_EVENT)) {
        Object obj = event.getSource();
        if (obj instanceof Wrapper) {
            Wrapper w = (Wrapper) obj;
            // Only if the Context has started. If it has not, then it will
            // have its own "after_start" event later.
            if (w.getParent().getState().isAvailable()) {
                registerWrapper(w);
            }
        } else if (obj instanceof Context) {
            Context c = (Context) obj;
            // Only if the Host has started. If it has not, then it will
            // have its own "after_start" event later.
            if (c.getParent().getState().isAvailable()) {
                registerContext(c);
            }
        } else if (obj instanceof Host) {
            registerHost((Host) obj);
        }
    } else if (event.getType().equals(Lifecycle.BEFORE_STOP_EVENT)) {
        Object obj = event.getSource();
        if (obj instanceof Wrapper) {
            unregisterWrapper((Wrapper) obj);
        } else if (obj instanceof Context) {
            unregisterContext((Context) obj);
        } else if (obj instanceof Host) {
            unregisterHost((Host) obj);
        }
    }
}

AFTER_START_EVENT我们前面已经分析过了，因此接下来我们主要分析分析BEFORE_STOP_EVENT。该事件可能完成对Host、Context和Wrapper的取消注册操作。我们分别来看看这3个方法。

/**
 * Unregister host.
 * 对host进行取消注册操作，根据hostname来remove
 */
private void unregisterHost(Host host) {
    String hostname = host.getName();

    mapper.removeHost(hostname);

    if(log.isDebugEnabled()) {
        log.debug(sm.getString("mapperListener.unregisterHost", hostname,
                domain, service));
    }
}

/**
 * Unregister context.
 * 对context取消注册
 */
private void unregisterContext(Context context) {
    String contextPath = context.getPath();
    if ("/".equals(contextPath)) {
        contextPath = "";
    }
    String hostName = context.getParent().getName();

    if (context.getPaused()) {
        if (log.isDebugEnabled()) {
            log.debug(sm.getString("mapperListener.pauseContext",
                    contextPath, service));
        }
        // 暂停的context，不能从mapper中移除，只能在mapper暂停
        mapper.pauseContextVersion(context, hostName, contextPath,
                context.getWebappVersion());
    } else {
        if (log.isDebugEnabled()) {
            log.debug(sm.getString("mapperListener.unregisterContext",
                    contextPath, service));
        }
        // 非暂停的context，需要从mapper中移除
        mapper.removeContextVersion(context, hostName, contextPath,
                context.getWebappVersion());
    }
}

/**
 * Unregister wrapper.
 * 对wrapper取消注册
 */
private void unregisterWrapper(Wrapper wrapper) {
    Context context = ((Context) wrapper.getParent());
    String contextPath = context.getPath();
    String wrapperName = wrapper.getName();

    if ("/".equals(contextPath)) {
        contextPath = "";
    }
    String version = context.getWebappVersion();
    String hostName = context.getParent().getName();

    String[] mappings = wrapper.findMappings();
    // 一个wrapper可能有多个map地址，对每个地址都需要移除操作，所以这儿是一个循环
    for (String mapping : mappings) {
        mapper.removeWrapper(hostName, contextPath, version,  mapping);
    }

    if(log.isDebugEnabled()) {
        log.debug(sm.getString("mapperListener.unregisterWrapper",
                wrapperName, contextPath, service));
    }
}

总结下来，BEFORE_STOP_EVENT在MapperListener里面有下面的功能：

1. 对host进行取消注册操作，根据hostname来remove
2. 对context取消注册，暂停的context，不能从mapper中移除，只能在mapper暂停
3. 对context取消注册，非暂停的context，需要从mapper中移除
4. 对wrapper取消注册，一个wrapper可能有多个map地址，对每个地址都需要移除操作，所以这儿是一个循环



容器在Mapper的表现形式

在Mapper中，所有容器都使用MapElement来表示，不同的容器有不同的子类实现，我们来看看类继承层级。



                                      MapElement类继承层级

我们从父类MapElement开始分析，这是一个protected修饰的抽象类，包含name和object两个属性。其中object是泛型类型。

protected abstract static class MapElement {
    public final String name;
    public final T object;

    public MapElement(String name, T object) {
        this.name = name;
        this.object = object;
    }
}



MappedWrapper

为了减少对MapElement子类依赖的说明，我们从MappedWrapper开始说明每个子类的用途。

在MappedWrapper中，object为Wrapper容器。额外多了jsp通配符标记和是否资源标记两个boolean属性。

protected static class MappedWrapper extends MapElement {
    public final boolean jspWildCard;
    public final boolean resourceOnly;

    public MappedWrapper(String name, Wrapper wrapper, boolean jspWildCard,
            boolean resourceOnly) {
        super(name, wrapper);
        this.jspWildCard = jspWildCard;
        this.resourceOnly = resourceOnly;
    }
}



Context为什么需要两个MapElement子类呢？

从类继承层级来看，Context容器关于MapElement有两个子类ContextVersion和MappedContext，为什么需要有两个呢？

这儿不重复造轮子，参考下面的博客，我们就能知道原因。

简单来说，tomcat从7.x版本开始，在同一个tomcat中运行存在一个应用的多个版本，方便用户进行应用的热升级。

1. 多个应用版本是通过session来分配转化的。
2. 假如我们有应用app、app##1，app##2这3个版本，app表示最老的版本、app##1表示次老的版本，app##2表示最新的版本。
3. 在部署app##1之前创建的session，在app##1部署之后，仍然会请求到app，直到session终结。
4. 在app##1之后，app##2之前创建的session，会请求到app##1。
5. 而app##1和app##2也是有类似的处理方式。

【总结】：对应上述的app、app##1、app##2，tomcat中会用3个ContextVersion对象来表示，而MappedContext是对这3个ContextVersion的数组封装。

ContextVersion

分析了ContextVersion和MappedContext的区别和联系，我们接着看看ContextVersion，泛型类型为Context

protected static final class ContextVersion extends MapElement {
    public final String path; // contextPath，上下文路径
    public final int slashCount; // 上下文路径的斜杠数量
    public final WebResourceRoot resources; // 根web资源
    public String[] welcomeResources; // 欢迎资源列表
    public MappedWrapper defaultWrapper = null; // 默认wrapper
    public MappedWrapper[] exactWrappers = new MappedWrapper[0]; // 准确wrapper列表
    public MappedWrapper[] wildcardWrappers = new MappedWrapper[0]; // 通配符wrapper列表
    public MappedWrapper[] extensionWrappers = new MappedWrapper[0]; // 扩展wrapper列表
    public int nesting = 0; // wrapper嵌套层次，用于表示context下wrapper列表中最大的斜杠数
    private volatile boolean paused; // 暂停标记

    public ContextVersion(String version, String path, int slashCount,
            Context context, WebResourceRoot resources,
            String[] welcomeResources) {
        super(version, context);
        this.path = path;
        this.slashCount = slashCount;
        this.resources = resources;
        this.welcomeResources = welcomeResources;
    }

    public boolean isPaused() {
        return paused;
    }

    public void markPaused() {
        paused = true;
    }
}



MappedContext

一个MappedContext是ContextVersion[]数组的包装。

protected static final class MappedContext extends MapElement {
    public volatile ContextVersion[] versions;

    public MappedContext(String name, ContextVersion firstVersion) {
        super(name, null);
        this.versions = new ContextVersion[] { firstVersion };
    }
}



ContextList

ContextList是MappedContext[]数组的封装。同时提供对MappedContext的新增和删除操作。

protected static final class ContextList {

    public final MappedContext[] contexts;
    public final int nesting;

    public ContextList() {
        this(new MappedContext[0], 0);
    }

    private ContextList(MappedContext[] contexts, int nesting) {
        this.contexts = contexts;
        this.nesting = nesting;
    }

    public ContextList addContext(MappedContext mappedContext,
            int slashCount) {
        MappedContext[] newContexts = new MappedContext[contexts.length + 1];
        if (insertMap(contexts, newContexts, mappedContext)) {
            return new ContextList(newContexts, Math.max(nesting,
                    slashCount));
        }
        return null;
    }

    public ContextList removeContext(String path) {
        MappedContext[] newContexts = new MappedContext[contexts.length - 1];
        if (removeMap(contexts, newContexts, path)) {
            int newNesting = 0;
            for (MappedContext context : newContexts) {
                newNesting = Math.max(newNesting, slashCount(context.name));
            }
            return new ContextList(newContexts, newNesting);
        }
        return null;
    }
}



MappedHost

该方法有一些重要的属性和特征。包括：

1. ContextList contextList，上下文列表
2. MappedHost realHost
   • 真实的host，一个主机可能有多个别名。
   • 所有别名的MappedHost共享一个非别名的MappedHost，并存放在这个属性中
3. List aliases
   • 别名MappedHost列表。
   • 为了统一处理和简单使用，这个字段只会在非别名的MappedHost才有值
   • 别名的MappedHost，该属性为null

protected static final class MappedHost extends MapElement {

    public volatile ContextList contextList;

    /**
     * Link to the "real" MappedHost, shared by all aliases.
     * 真实的host，一个主机可能有多个别名。
     * 所有`别名的MappedHost`共享一个`非别名的MappedHost`，并存放在这个属性中
     */
    private final MappedHost realHost;

    /**
     * Links to all registered aliases, for easy enumeration. This field
     * is available only in the "real" MappedHost. In an alias this field
     * is null.
     * 1. `别名MappedHost列表`。
     * 2. 为了统一处理和简单使用，这个字段只会在`非别名的MappedHost`才有值
     * 3. `别名的MappedHost`，该属性为null
     */
    private final List aliases;

    /**
     * Constructor used for the primary Host
     *
     * @param name The name of the virtual host
     * @param host The host
     */
    public MappedHost(String name, Host host) {
        super(name, host);
        realHost = this;
        contextList = new ContextList();
        aliases = new CopyOnWriteArrayList();
    }

    /**
     * Constructor used for an Alias
     *
     * @param alias    The alias of the virtual host
     * @param realHost The host the alias points to
     */
    public MappedHost(String alias, MappedHost realHost) {
        super(alias, realHost.object);
        this.realHost = realHost;
        this.contextList = realHost.contextList;
        this.aliases = null;
    }

    public boolean isAlias() {
        return realHost != this;
    }

    public MappedHost getRealHost() {
        return realHost;
    }

    public String getRealHostName() {
        return realHost.name;
    }

    public Collection getAliases() {
        return aliases;
    }

    public void addAlias(MappedHost alias) {
        aliases.add(alias);
    }

    public void addAliases(Collection
