操作系统——Cache伪共享问题

摘要

本博文主要介绍的Cache伪共享的产生和解决方案，帮助大家在项目解决好这个问题。

什么是 CPU 高速缓存？

在计算机系统中，CPU 高速缓存是用于减少处理器访问内存所需平均时间的部件。它位于自顶向下的第二层，仅次于CPU寄存器。其容量远小于内存，但速度却可以接近处理器的频率。当处理器发出内存访问请求时，会先查看缓存内是否有请求数据。如果存在（命中），则不经访问内存直接返回该数据；如果不存在（失效），则要先把内存中的相应数据载入缓存，再将其返回处理器。缓存之所以有效，主要是因为程序运行时对内存的访问呈现局部性（Locality）特征。这种局部性既包括空间局部性（Spatial Locality），也包括时间局部性（Temporal Locality）。有效利用这种局部性，缓存可以达到极高的命中率。在处理器看来，缓存是一个透明部件。因此，程序员通常无法直接干预对缓存的操作。但是， 确实可以根据缓存的特点对程序代码实施特定优化，从而更好地利用缓存 。

为什么需要有 CPU 高速缓存？

随着工艺的提升，最近几十年 CPU 的频率不断提升，而受制于制造工艺和成本限制，目前计算机的内存在访问速度上没有质的突破。因此，CPU 的处理速度和内存的访问速度差距越来越大，甚至可以达到上万倍。这种情况下传统的 CPU 直连内存的方式显然就会因为内存访问的等待，导致计算资源大量闲置，降低 CPU 整体吞吐量。同时又由于内存数据访问的热点集中性，在 CPU 和内存之间用较为快速而成本较高（相对于内存）的介质做一层缓存，就显得性价比极高了。

为什么需要有 CPU 多级缓存？

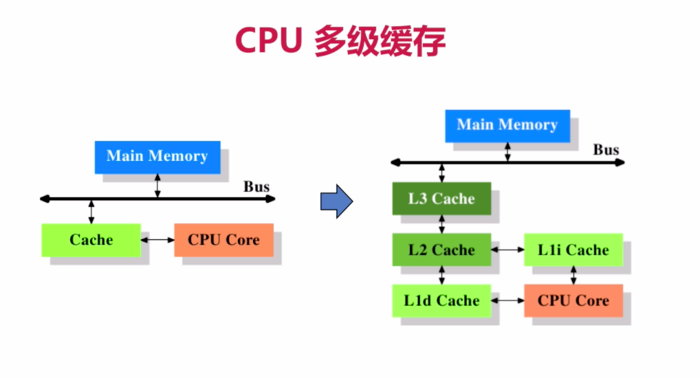

结合 图片 – CPU 缓存架构，再来看一组 CPU 各级缓存存取速度的对比

1. 各种寄存器，用来存储本地变量和函数参数，访问一次需要 1cycle，耗时小于 1ns；
2. L1 Cache，一级缓存，本地 core 的缓存，分成 32K 的数据缓存 L1d 和 32k 指令缓存 L1i，访问 L1 需要 3cycles，耗时大约 1ns；
3. L2 Cache，二级缓存，本地 core 的缓存，被设计为 L1 缓存与共享的 L3 缓存之间的缓冲，大小为 256K，访问 L2 需要 12cycles，耗时大约 3ns；
4. L3 Cache，三级缓存，在同插槽的所有 core 共享 L3 缓存，分为多个 2M 的段，访问 L3 需要 38cycles，耗时大约 12ns；

大致可以得出结论，缓存层级越接近于 CPU core，容量越小，速度越快，同时，没有披露的一点是其造价也更贵。所以为了支撑更多的热点数据，同时追求最高的性价比，多级缓存架构应运而生。

什么是缓存行 (Cache Line)？

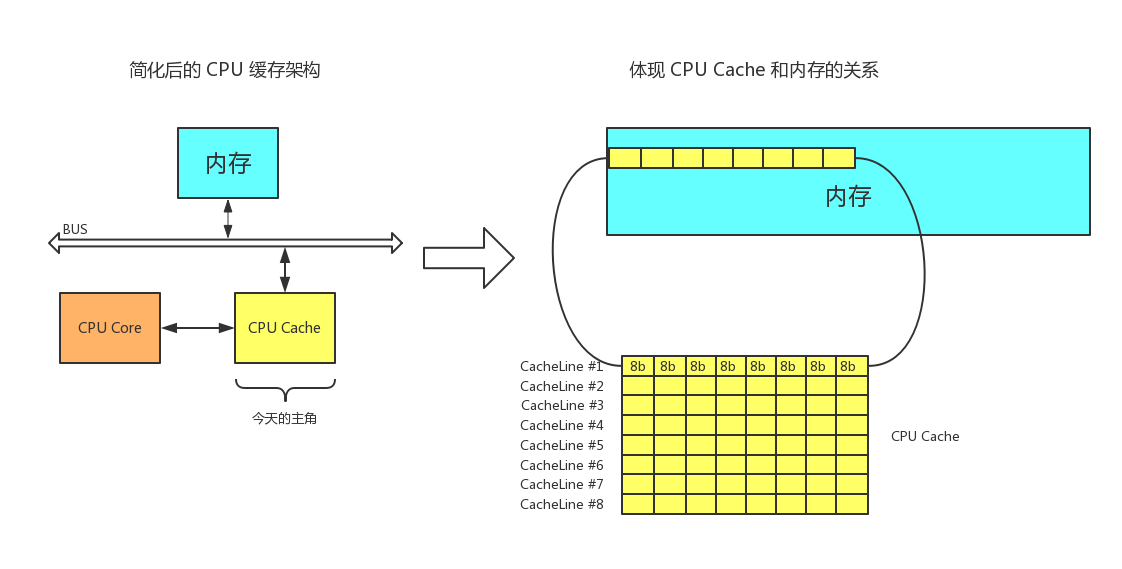

缓存行 (Cache Line) 便是 CPU Cache 中的最小单位，CPU Cache 由若干缓存行组成，一个缓存行的大小通常是 64 字节（这取决于 CPU），并且它有效地引用主内存中的一块地址。一个 Java 的 long 类型是 8 字节，因此在一个缓存行中可以存 8 个 long 类型的变量。

试想一下你正在遍历一个长度为 16 的 long 数组 data[16]，原始数据自然存在于主内存中，访问过程描述如下

1. 访问 data[0]，CPU core 尝试访问 CPU Cache，未命中。
2. 尝试访问主内存，操作系统一次访问的单位是一个 Cache Line 的大小 — 64 字节，这意味着：既从主内存中获取到了 data[0] 的值，同时将 data[0] ~ data[7] 加入到了 CPU Cache 之中，for free~
3. 访问 data[1]~data[7]，CPU core 尝试访问 CPU Cache，命中直接返回。
4. 访问 data[8]，CPU core 尝试访问 CPU Cache，未命中。
5. 尝试访问主内存。重复步骤 2

伪共享

通常提到缓存行，大多数文章都会提到伪共享问题（正如提到 CAS 便会提到 ABA 问题一般）。伪共享指的是多个线程同时读写同一个缓存行的不同变量时导致的 CPU 缓存失效。尽管这些变量之间没有任何关系，但由于在主内存中邻近，存在于同一个缓存行之中，它们的相互覆盖会导致频繁的缓存未命中，引发性能下降。伪共享问题难以被定位，如果系统设计者不理解 CPU 缓存架构，甚至永远无法发现 — 原来我的程序还可以更快。

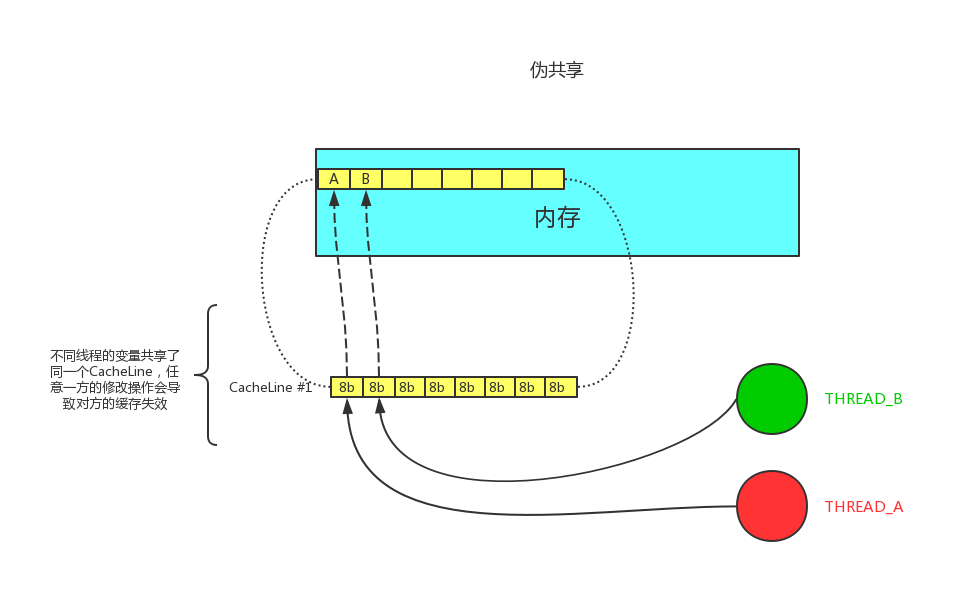

正如图中所述，如果多个线程的变量共享了同一个 CacheLine，任意一方的修改操作都会使得整个 CacheLine 失效（因为 CacheLine 是 CPU 缓存的最小单位），也就意味着，频繁的多线程操作，CPU 缓存将会彻底失效，降级为 CPU core 和主内存的直接交互。

伪共享问题的解决方法便是字节填充

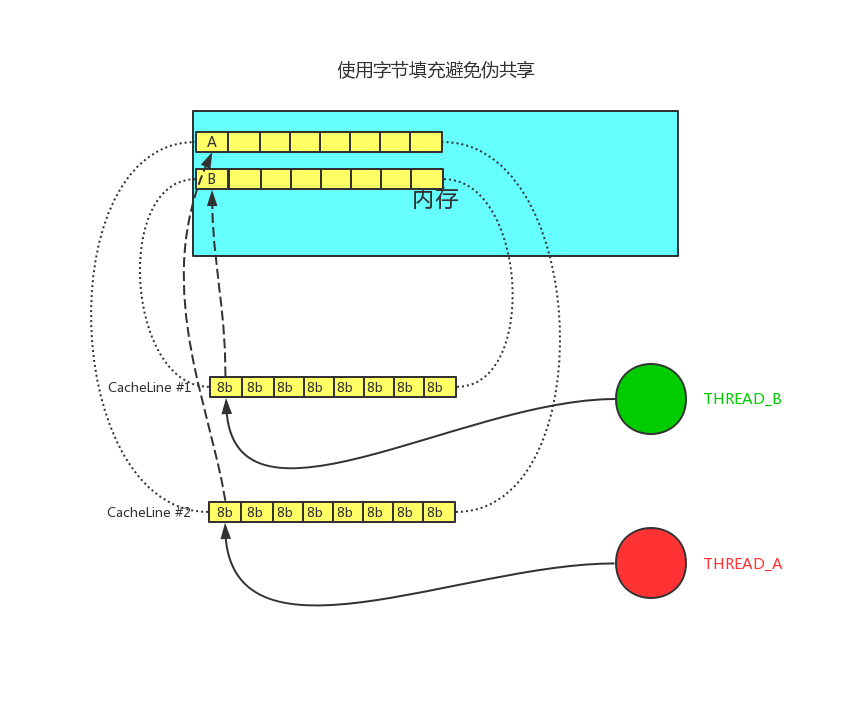

伪共享字节填充：我们只需要保证不同线程的变量存在于不同的 CacheLine 即可，使用多余的字节来填充可以做点这一点，这样就不会出现伪共享问题。在代码层面如何实现图中的字节填充呢？

Java6 中实现字节填充

public class PaddingObject{
    public volatile long value = 0L;    // 实际数据
    public long p1, p2, p3, p4, p5, p6; // 填充
}

PaddingObject 类中需要保存一个 long 类型的 value 值，如果多线程操作同一个 CacheLine 中的 PaddingObject 对象，便无法完全发挥出 CPU Cache 的优势（想象一下你定义了一个 PaddingObject[] 数组，数组元素在内存中连续，却由于伪共享导致无法使用 CPU Cache 带来的沮丧）。不知道你注意到没有，实际数据 value + 用于填充的 p1~p6 总共只占据了 7 * 8 = 56 个字节，而 Cache Line 的大小应当是 64 字节，这是有意而为之，在 Java 中， 对象头还占据了 8 个字节 ，所以一个 PaddingObject 对象可以恰好占据一个 Cache Line。

Java7 中实现字节填充

在 Java7 之后，一个 JVM 的优化给字节填充造成了一些影响，上面的代码片段 public long p1, p2, p3, p4, p5, p6; 会被认为是无效代码被优化掉，有回归到了伪共享的窘境之中。为了避免 JVM 的自动优化，需要使用继承的方式来填充。

abstract class AbstractPaddingObject{
    protected long p1, p2, p3, p4, p5, p6;// 填充
}

public class PaddingObject extends AbstractPaddingObject{
    public volatile long value = 0L;    // 实际数据
}

实际上我在本地 mac 下测试过 jdk1.8 下的字节填充，并不会出现无效代码的优化，个人猜测和 jdk 版本有关，不过为了保险起见，还是使用相对稳妥的方式去填充较为合适。

public final class FalseSharing implements Runnable {
    public final static int NUM_THREADS = 4; // change
    public final static long ITERATIONS = 500L * 1000L * 1000L;
    private final int arrayIndex;

    private static VolatileLong[] longs = new VolatileLong[NUM_THREADS];

    static {
        for (int i = 0; i < longs.length; i++) {
            longs[i] = new VolatileLong();
        }
    }

    public FalseSharing(final int arrayIndex) {
        this.arrayIndex = arrayIndex;
    }

    public static void main(final String[] args) throws Exception {
        final long start = System.currentTimeMillis();
        runTest();
        System.out.println("duration =" + (System.currentTimeMillis() - start));
    }

    private static void runTest() throws InterruptedException {
        Thread[] threads = new Thread[NUM_THREADS];

        for (int i = 0; i < threads.length; i++) {
            threads[i] = new Thread(new FalseSharing(i));
        }
        for (Thread t : threads) {
            t.start();
        }
        for (Thread t : threads) {
            t.join();
        }
    }

    public void run() {
        long i = ITERATIONS + 1;
        while (0 != --i) {
            longs[arrayIndex].value = i;
        }
    }

    public final static class VolatileLong {
        public volatile long value = 0L;
        public long p1, p2, p3, p4, p5, p6; // 填充，可以注释后对比测试
    }


}

Java8 中实现字节填充

@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.FIELD, ElementType.TYPE})
public @interface Contended {
    String value() default "";
}
