DataX教程（03）- 源码解读（超详细版）

01 引言

通过前面的两篇博文，我们可以在IDEA下运行DataX源码项目了：

• 《DataX教程（01）- 入门》
• 《DataX教程（02）- IDEA运行DataX完整流程（填完所有的坑）》

本文需要讲解的是DataX的源码。

02 DataX框架讲解 2.1 DataX设计思想

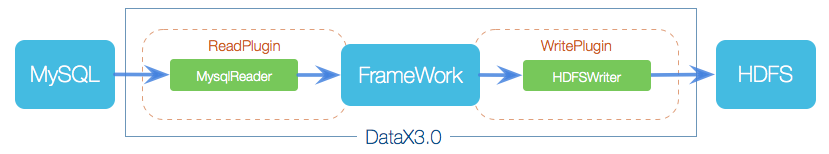

DataX采用Framework + plugin架构构建，将数据源读取和写入抽象成为Reader/Writer插件，纳入到整个同步框架中。

• Reader：Reader做为数据采集模块，负责采集数据源的数据，将数据发送给Framework。
• Writer： Writer为数据写入模块，负责不断向Framework取数据，并将数据写入到目的端。
• Framework：Framework用于连接reader和writer，作为两者的数据传输通道，并处理缓冲，流控，并发，数据转换等核心技术问题。

2.2 DataX运行流程 2.2.1 DataX运行流程解析

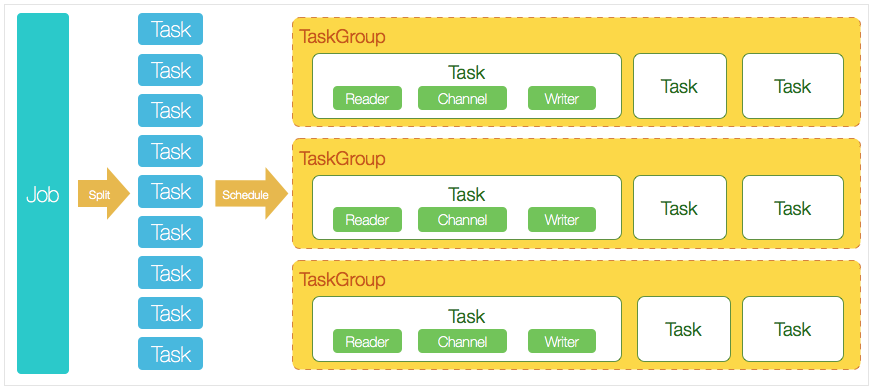

结合上图，描述一下DataX整个运行流程（从左往右看）：

• step1： DataX接受到一个Job之后，将启动一个进程来完成整个作业同步过程；
• step2： 会根据不同的源端切分策略，将Job切分成多个小的Task(子任务)；
• step3： 切分多个Task之后，DataX Job会调用Scheduler模块，根据配置的并发数据量，将step2拆分成的Task重新组合，组装成TaskGroup(任务组)，每一个TaskGroup负责以一定的并发运行完毕分配好的所有Task，默认单个任务组的并发数量为5；
• step4：TaskGroup里面的Task都有TaskGroup来启动，会固定启动Reader—>Channel—>Writer的线程来完成任务同步工作；
• step5：DataX作业运行起来之后， Job监控并等待多个TaskGroup模块任务完成，等待所有TaskGroup任务完成后Job成功退出。否则，异常退出，进程退出值非0

2.2.2 DataX运行流程简单举例

举例来说，用户提交了一个DataX作业，并且配置了20个并发，目的是将一个100张分表的mysql数据同步到odps里面。

DataX的调度决策思路是：

• ① DataXJob根据分库分表切分成了100个Task。
• ② 根据20个并发，DataX计算共需要分配4个TaskGroup（默认单个任务组的并发数量为5）。
• ③ 4个TaskGroup平分切分好的100个Task，每一个TaskGroup负责以5个并发共计运行25个Task。

03 DataX源码分析

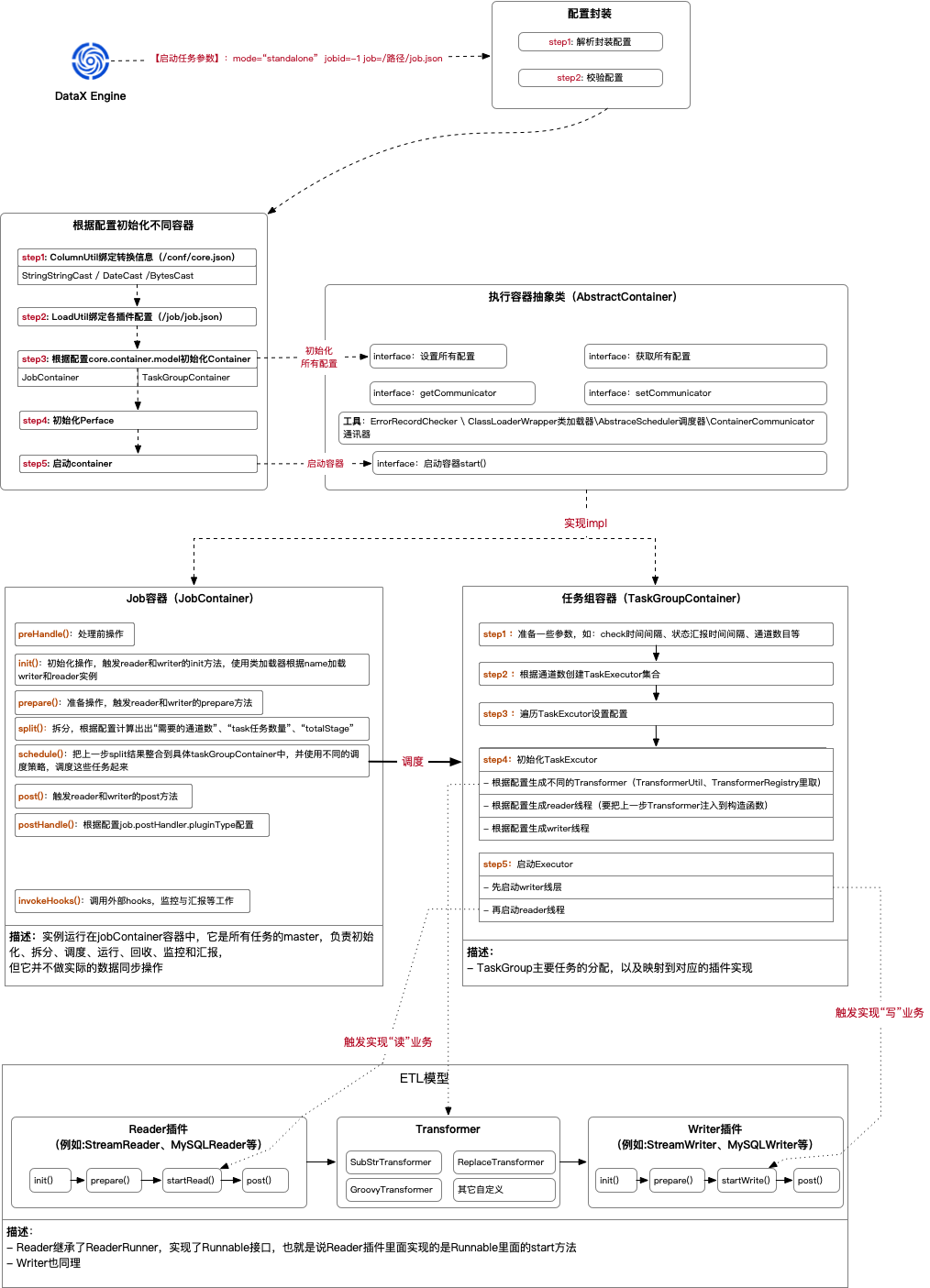

在进行源码分析前，首先贴上我自己整理的DataX源码分析流程图：

3.1 源码流程描述

其实DataX的运行流程也没有我们想的这么复杂，根据上面的流程图，简单描述如下：

• 【Step1】：首先入口在Engine类，入口参数我们有“mode”、“jobId”、“job.json”（即运行的模式、任务id、任务配置等）;
• 【Step2】：有了入口参数，会先校验，然后统一封装好成Configuration，传给下一步使用;
• 【Step3】：根据配置初始化不同的容器并启动，目前只有两种容器，分别为JobContainer（作业任务容器）、TaskGroupContainer（分组任务容器），一般都是创建一个作业，先进JobContainer；
• 【Step4】：在JobContainer里面，会根据配置使用类加载器加载reader和writer的实例对象，然后出发加载对象的生命周期方法，如init()、prepare()、post()等；
• 【Step5】：JobContainer执行流程里，有一个schedule方法，主要是为了切割任务组，并初始化到TaskContainer，调度使用；
• 【Step6】：TaskContainer主要是对任务进行初始化、并控制执行的顺序（如：reader -> transfromer -> writer）。
• 【Step7】：最后，具体的业务实现，就在Reader（即:E）、Transformer（即：T）、Writer（即：L）里面实现。

3.2 流程对应代码 3.2.1 step1：入口

【Step1】：首先入口在Engine类，入口参数我们有“mode”、“jobId”、“job.json”（即运行的模式、任务id、任务配置等）

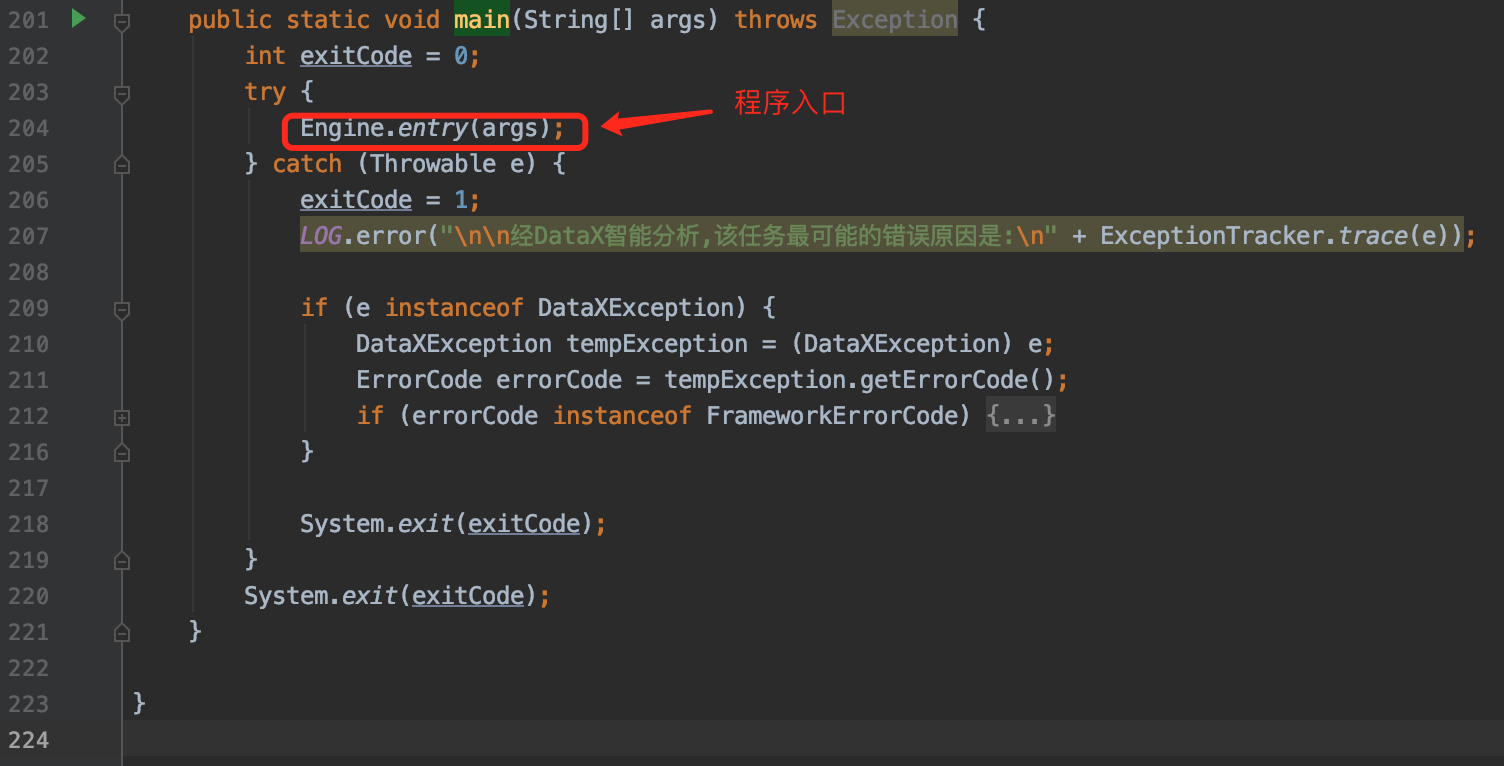

对应的代码（com.alibaba.datax.core.Engine#main）及详细描述如下:

3.2.2 step2：封装配置

【Step2】：有了入口参数，会先校验，然后统一封装好成Configuration，传给下一步使用。

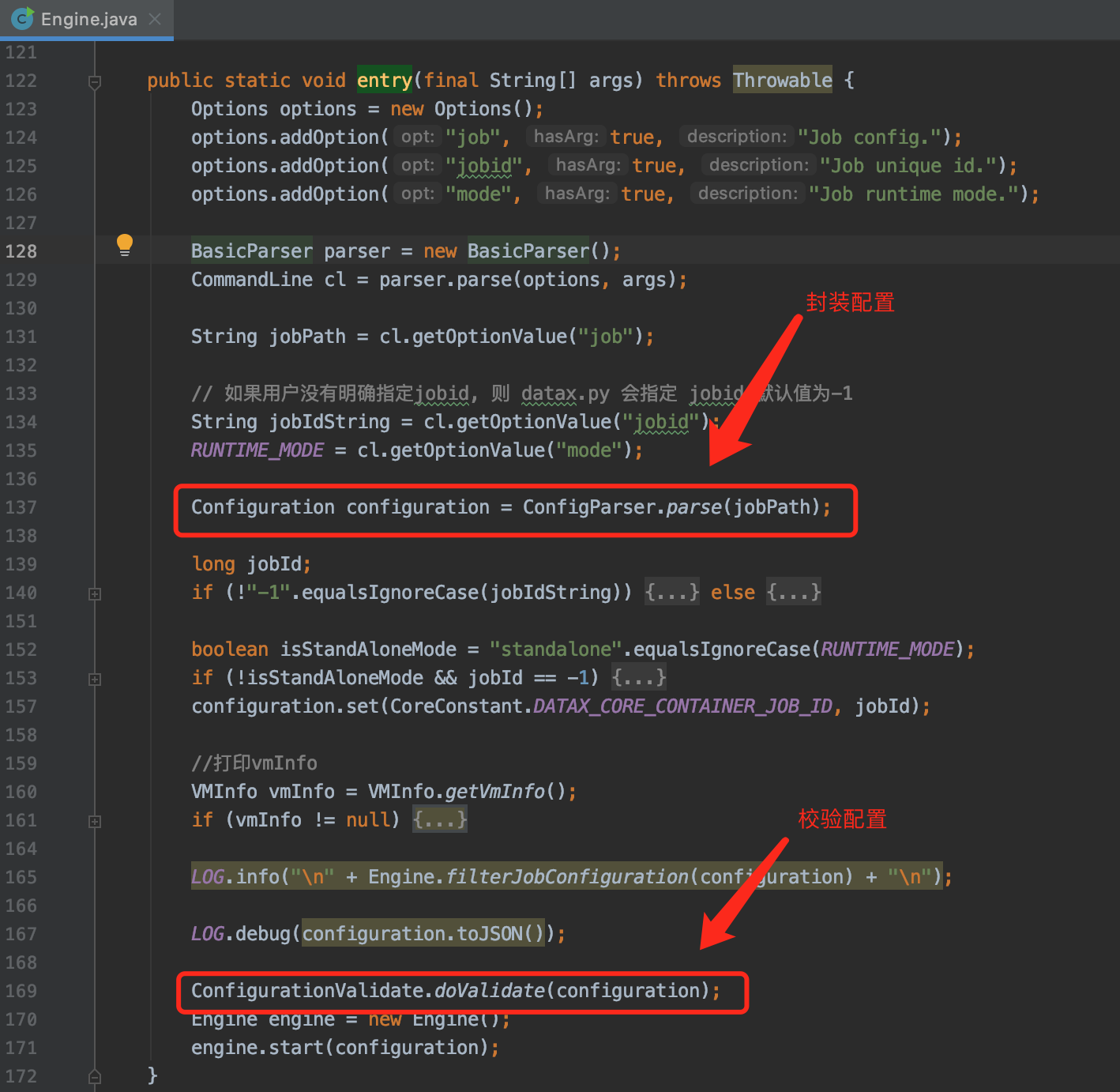

对应的代码（com.alibaba.datax.core.Engine#entry）及详细描述如下:

3.2.3 step3：初始化并启动容器

【Step3】：根据配置初始化不同的容器并启动，目前只有两种容器，分别为JobContainer（作业任务容器）、TaskGroupContainer（分组任务容器），一般都是创建一个作业，先进JobContainer；

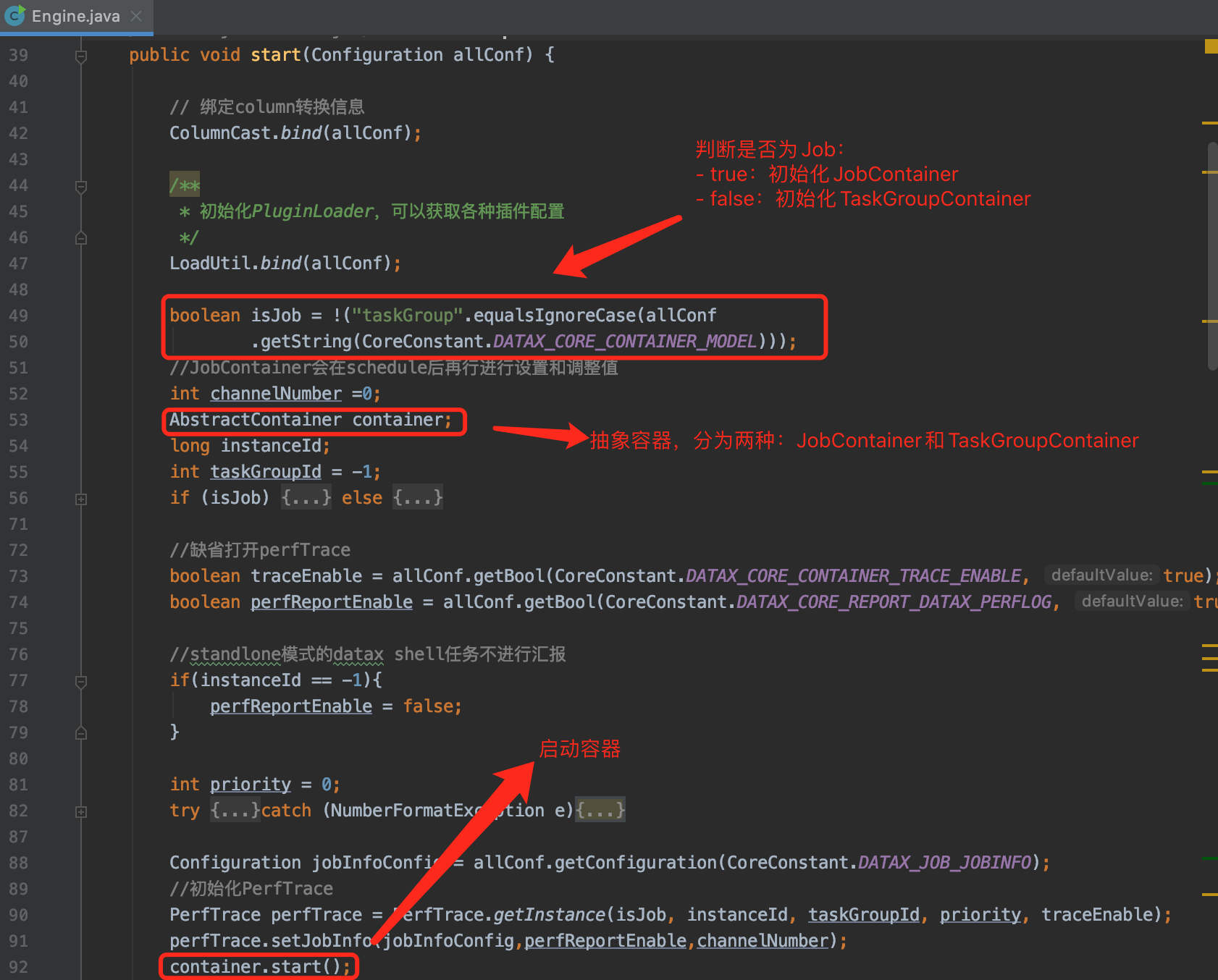

对应的代码（com.alibaba.datax.core.Engine#start）及详细描述如下:

3.2.4 step4：JobContainer运行内容

【Step4】：在JobContainer里面，会根据配置使用类加载器加载reader和writer的实例对象，然后出发加载对象的生命周期方法，如init()、prepare()、post()等；

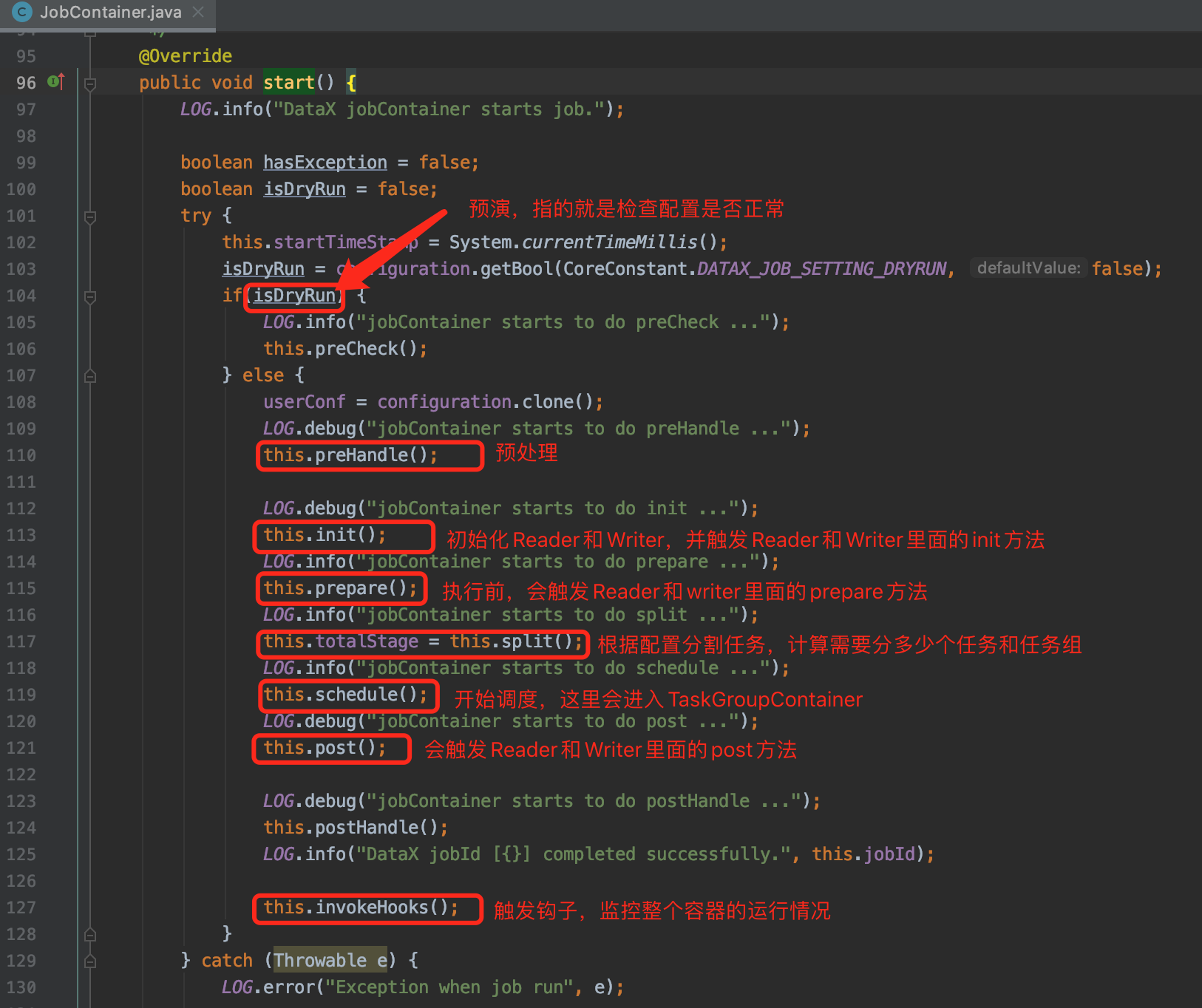

对应代码（com.alibaba.datax.core.job.JobContainer#start）及详细描述如下:

3.2.5 step5：调度JobContainer

【Step5】：JobContainer执行流程里，有一个schedule方法，主要是为了切割任务组，并初始化到TaskContainer，调度使用；

对应代码（com.alibaba.datax.core.job.JobContainer#start），内容如step4的图片，具体对应第119行代码：

this.schedule();

3.2.6 step6：JobContainer详解

【Step6】：TaskContainer主要是对任务进行初始化、并控制执行的顺序（如：reader -> transfromer -> writer）

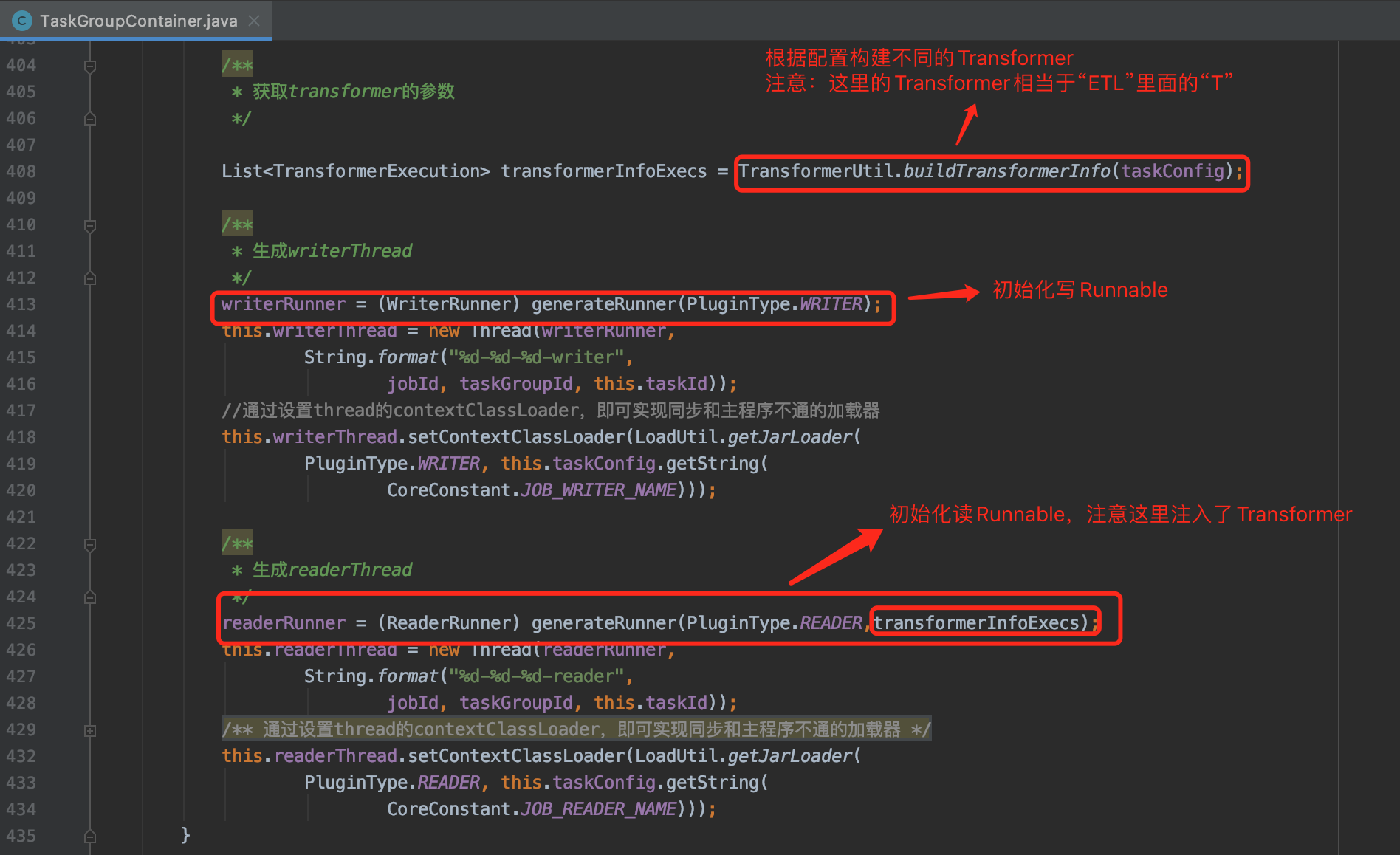

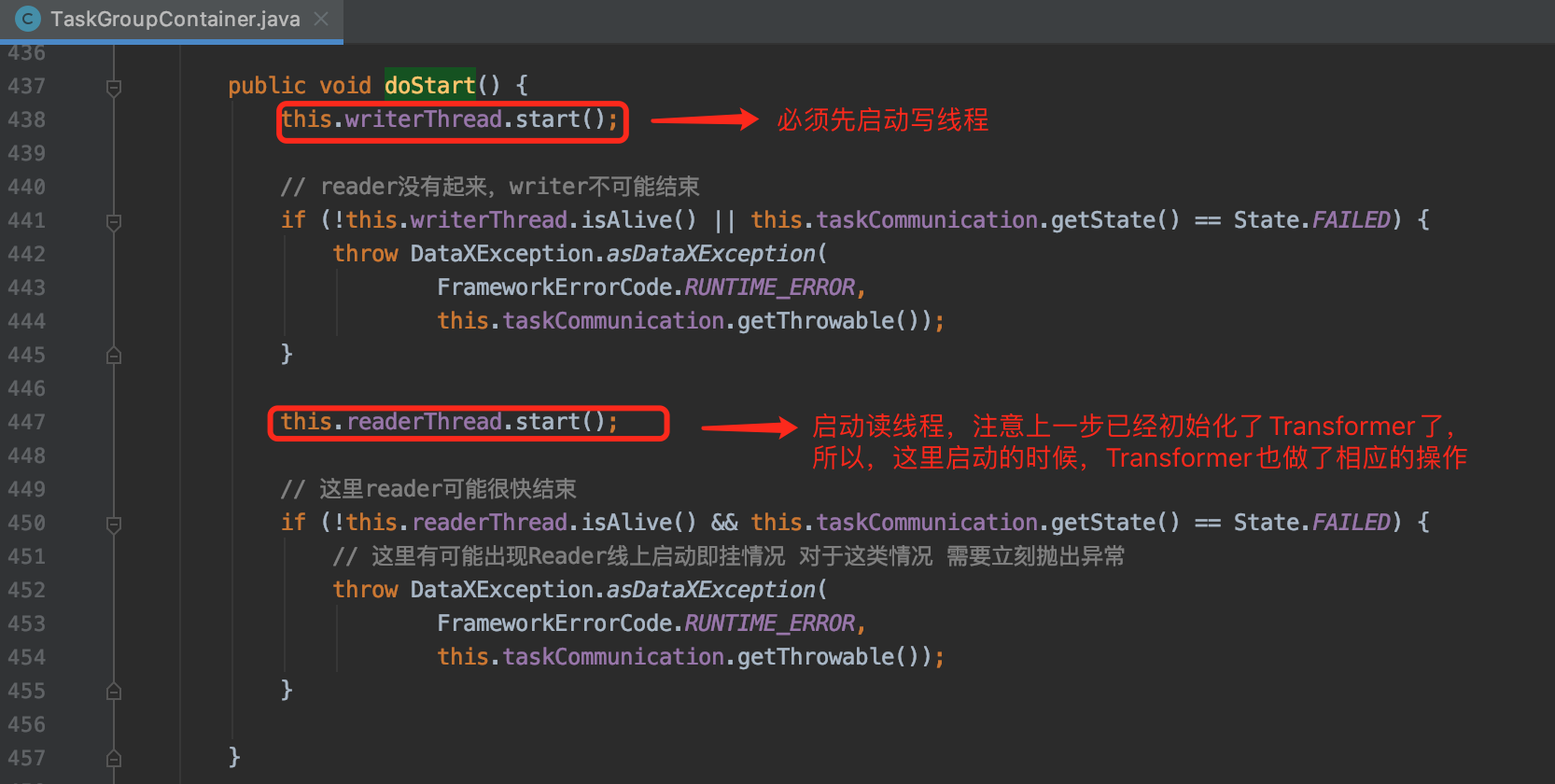

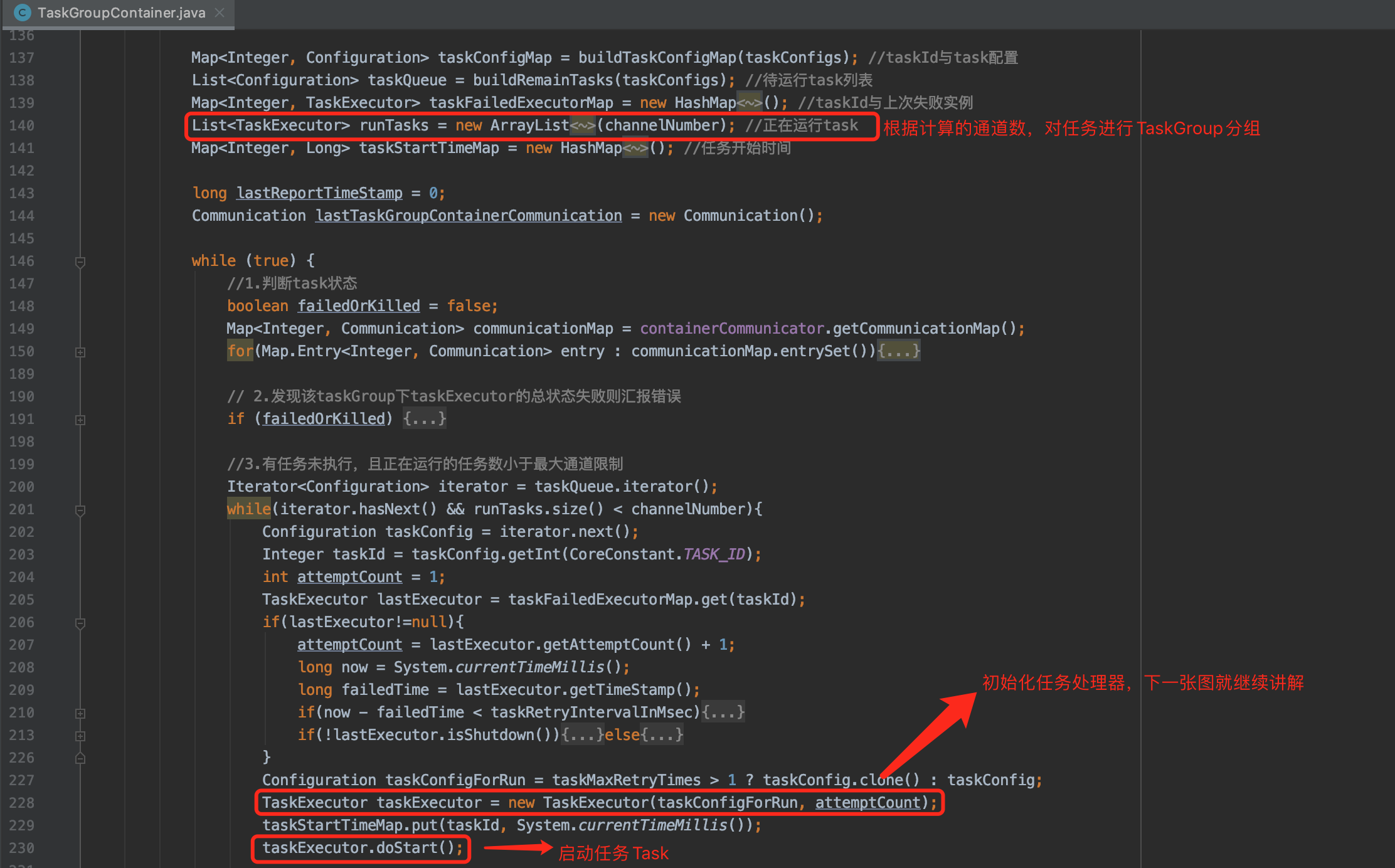

对应代码（com.alibaba.datax.core.taskgroup.TaskGroupContainer#start）及详细描述如下: 再来看看TaskExecutor是怎么初始化的，对应代码（com.alibaba.datax.core.taskgroup.TaskGroupContainer.TaskExecutor#TaskExecutor）具体详情如下： ok，到这里可以看看doStart（）运行的方法，对应代码（com.alibaba.datax.core.taskgroup.TaskGroupContainer.TaskExecutor#doStart），详情如下：

3.2.7 step7：业务实现

【Step7】：最后，具体的业务实现，就在Reader（即:E）、Transformer（即：T）、Writer（即：L）里面实现。

那么，经过前几个步骤的操作，最终哪里实现业务呢？DataX的例子是使用了StreamReader和StreamWriter的，我们Stream插件里的代码：

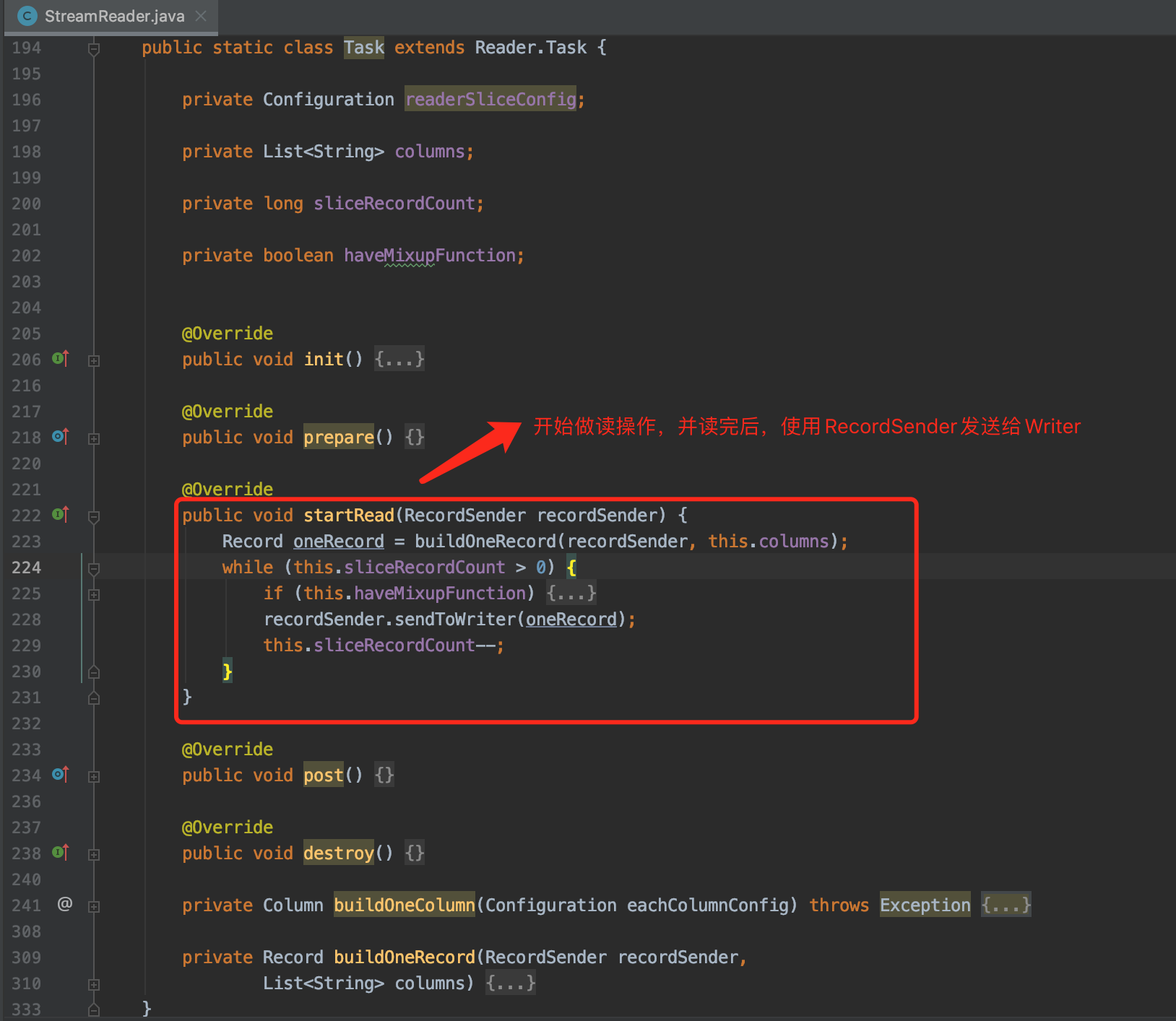

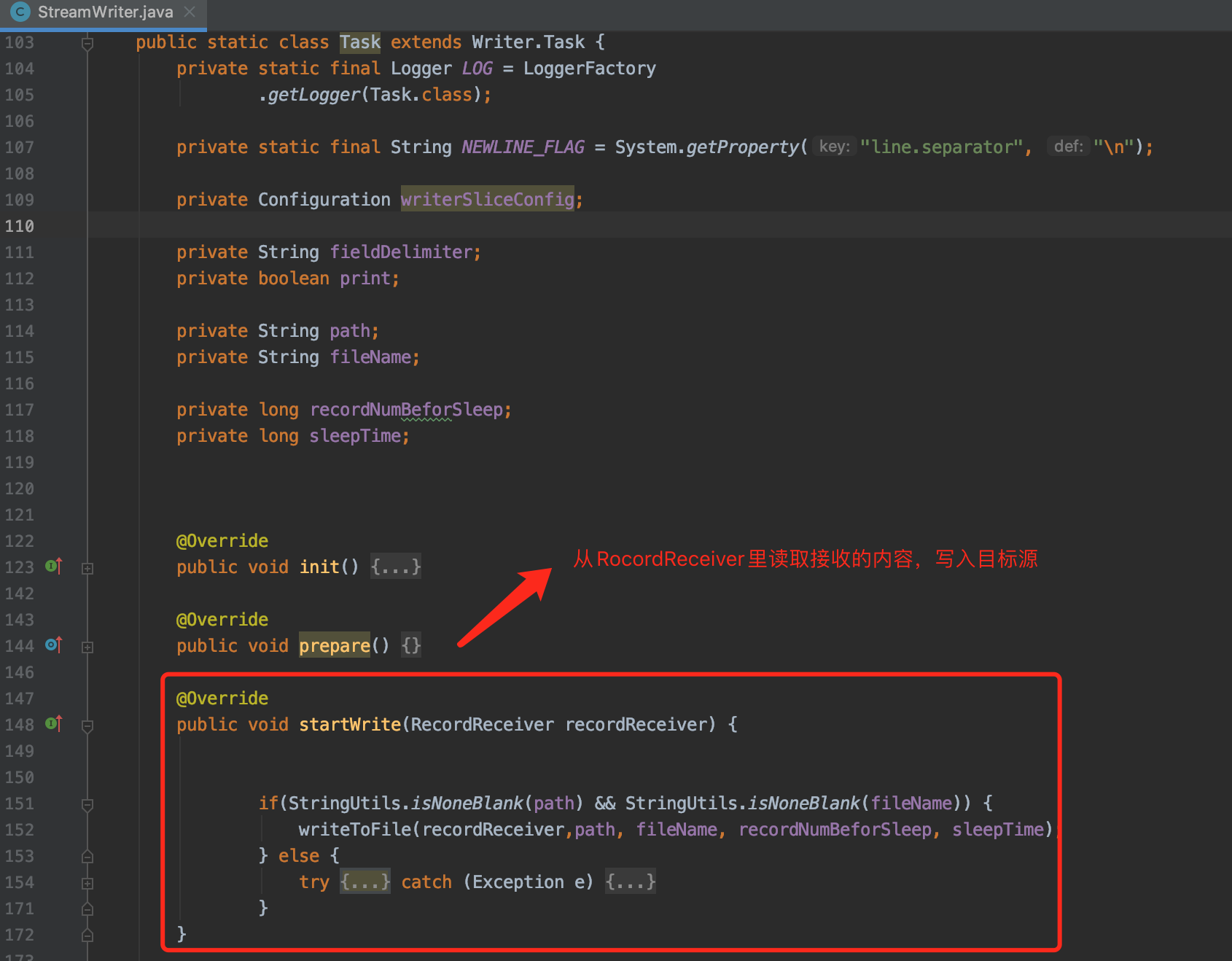

① E：对应StreamReader，详情如下： ② L：对应StreamWriter，详情如下：

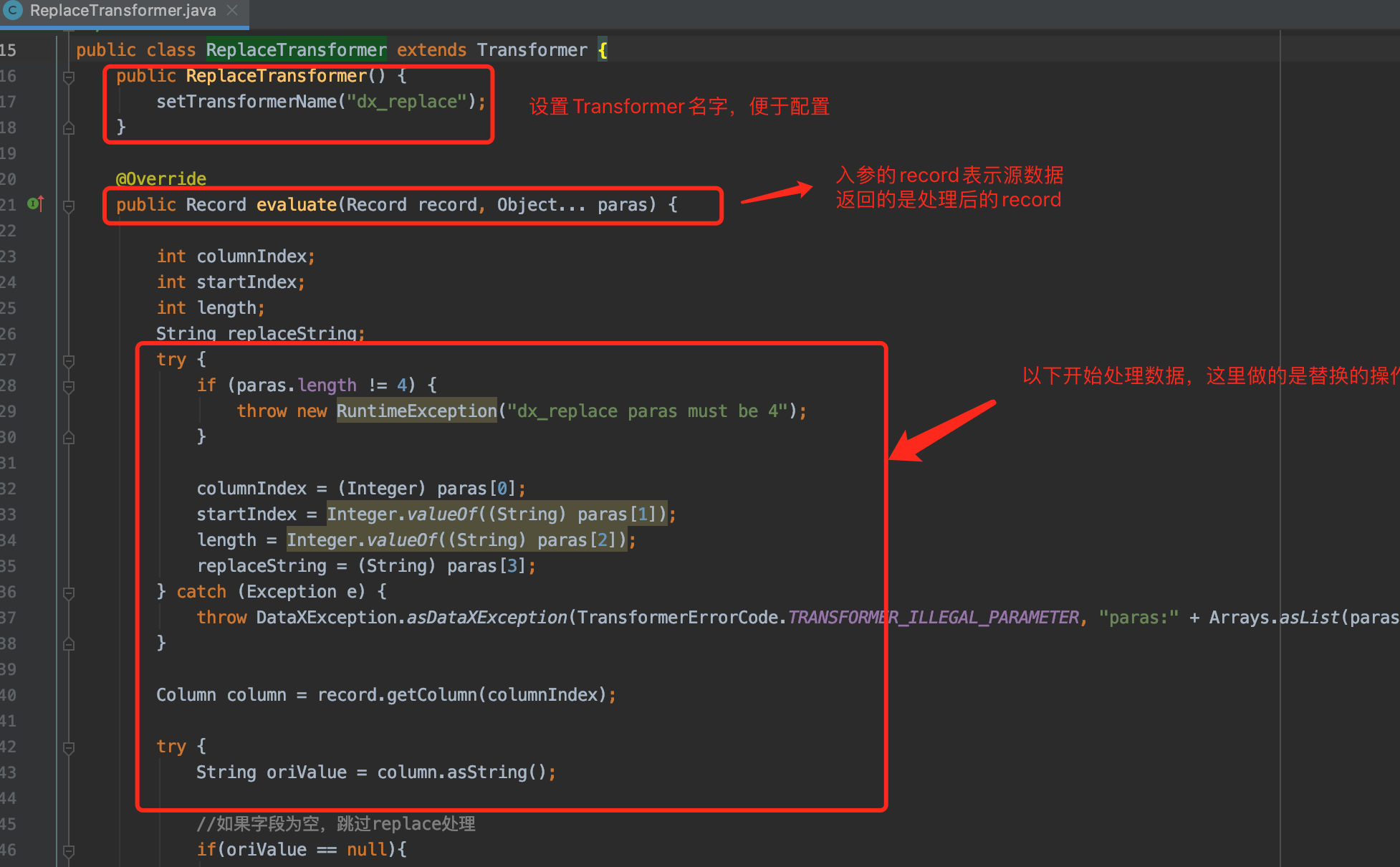

这个时候，可能很多小伙伴都会提出，还有个T（即Transformer）呢？这里拿个简单的来看看，即ReplaceTransformer（com.alibaba.datax.core.transport.transformer.ReplaceTransformer）,代码内容如下： 好奇宝贝肯定会问，这里的evaluate()方法什么时候调用？我们一直逆向查询调用，会发现调用的流程如下：

Transformer.evaluate()

最后处理发送到writer前的业务操作（`Transformer.evaluate() `）

04 几个关键的类

到了这一步，我们大概知道了DataX的整个运行流程机制了，那么有一些工具类在这里还是值得说一下的。

4.1 LoadUtil 插件加载工具

描述：这一个工具类是一个插件加载器，大体上分reader、transformer（还未实现）和writer三中插件类型，reader和writer在执行时又可能出现Job和Task两种运行时（加载的类不同）。

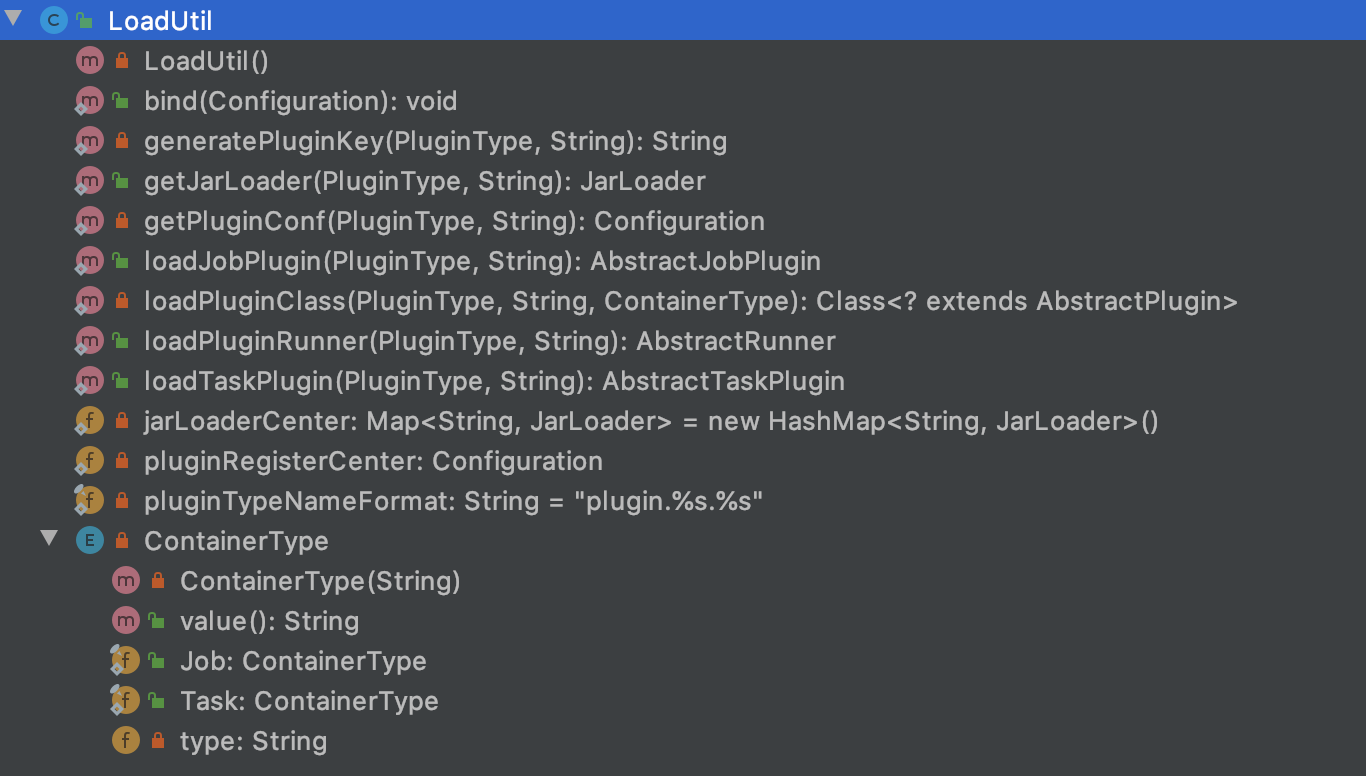

Ctrl+O看看有哪些方法，这里就不再描述里面的每一个方法了，知道怎么用就可以了：

4.2 ClassLoaderSwapper 类加载器管理者

描述：这个类主要配合LoadUtil使用，主要管理不同线程（即：Task任务）的类加载器。

与LoadUtil配合使用的方式（这里说的是线程，但是官方文档说开了个进程，感觉不太合适）：

// 初始化ClassLoaderSwapper
private ClassLoaderSwapper classLoaderSwapper
= ClassLoaderSwapper.newCurrentThreadClassLoaderSwapper();

// 注入插件到ClassLoaderSwapper
classLoaderSwapper.setCurrentThreadClassLoader(
	LoadUtil.getJarLoader(PluginType.READER, this.readerPluginName)
);

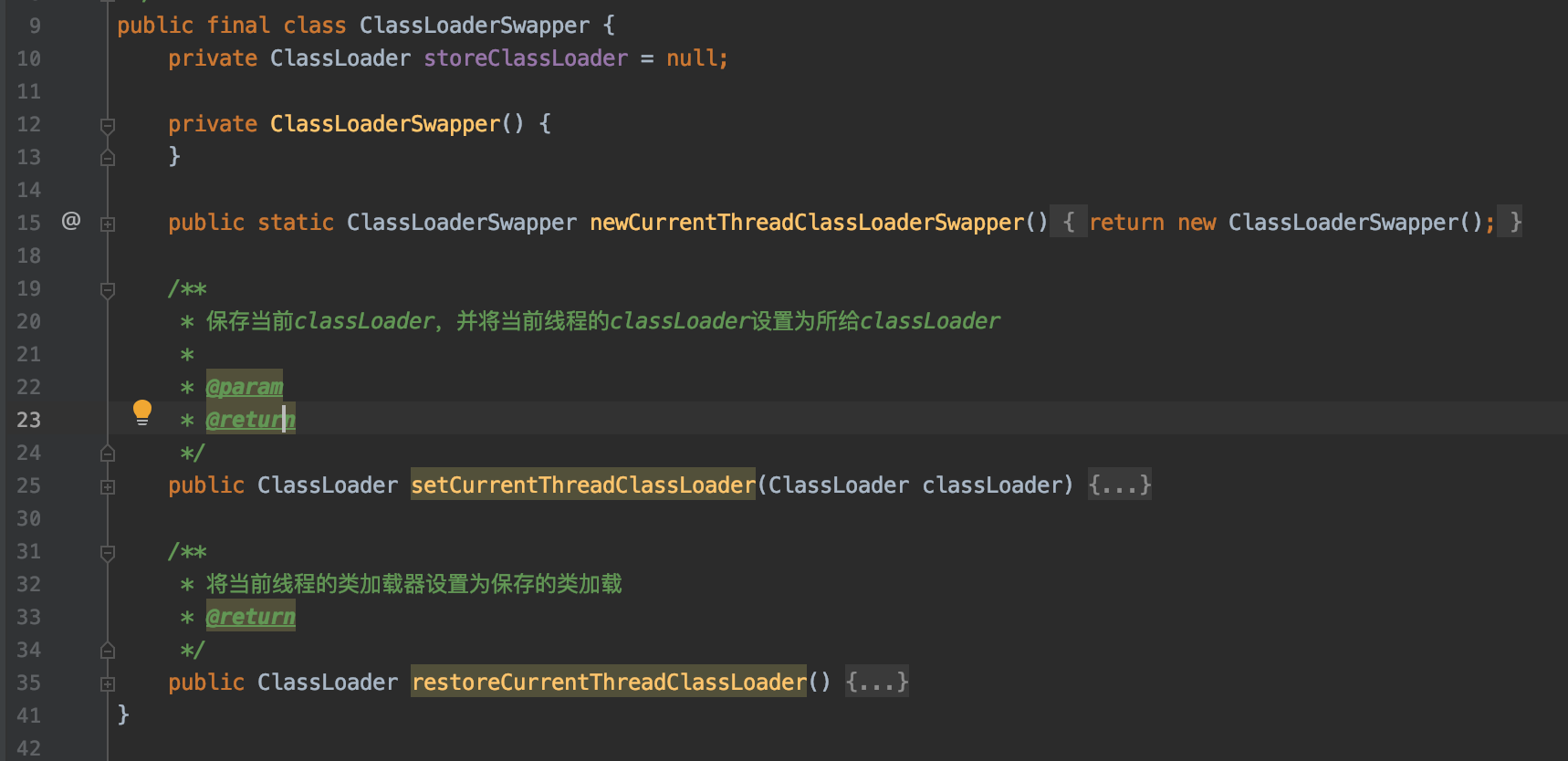

Ctrl+O看看ClassLoaderSwapper有什么方法，这里看注释，不再描述了：

4.3 ErrorRecordChecker 错误记录检查者

描述： 检查任务是否到达错误记录限制。有检查条数（recordLimit）和百分比(percentageLimit)两种方式。

1. errorRecord表示出错条数不能大于限制数，当超过时任务失败。比如errorRecord为0表示不容许任何脏数据。
2. errorPercentage表示出错比例，在任务结束时校验。
3. errorRecord优先级高于errorPercentage。

Ctrl+O看看ClassLoaderSwapper有什么方法：

4.4 Communication 所有的状态及信息统计

描述：主要记录DataX所有的状态及统计信息交互，job、taskGroup、task等的消息汇报都走该类。

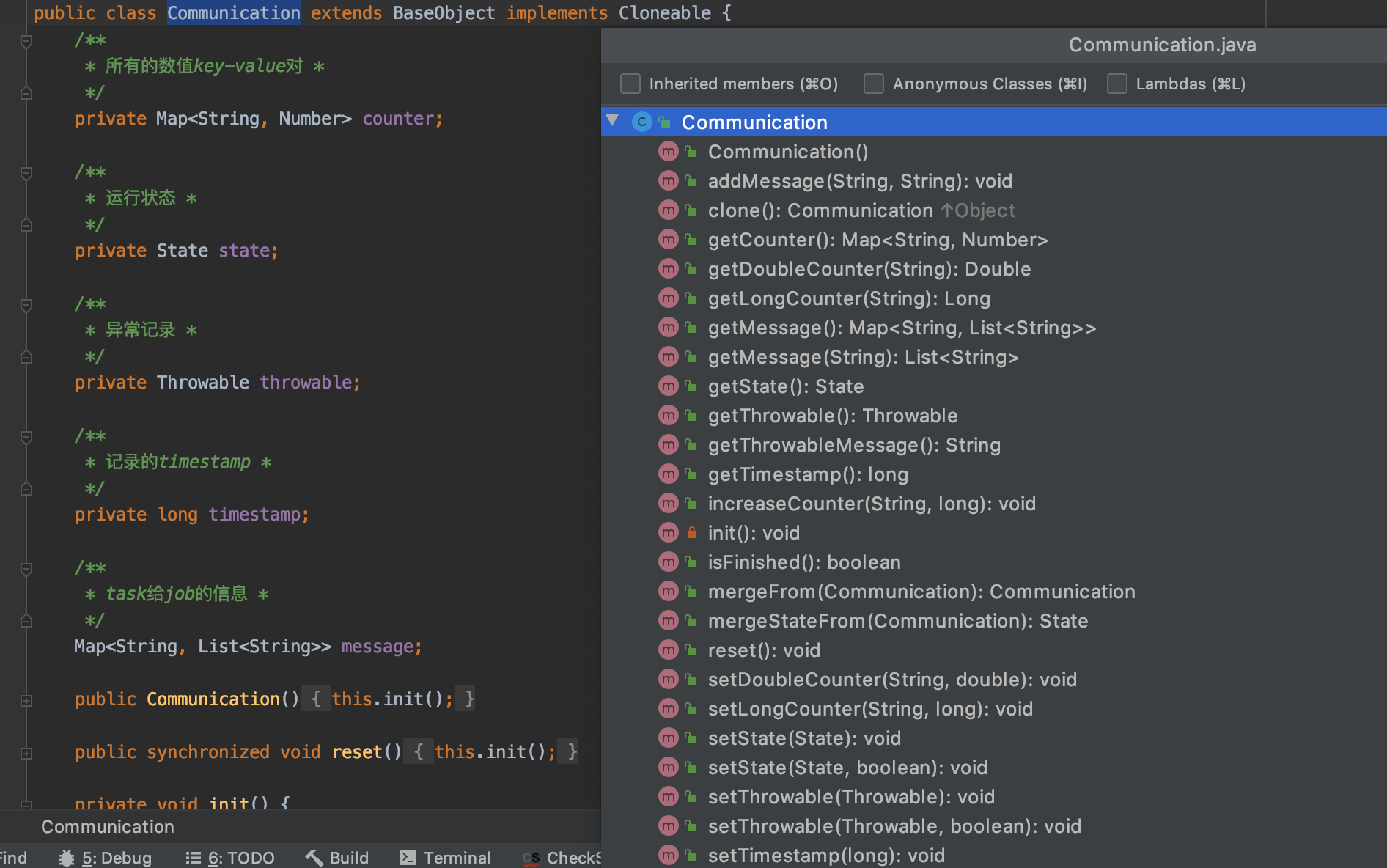

Ctrl+O看看Communication有什么方法（这里方法比较多，其实就是一些DataX的一些运行状态及信息统计）：

4.5 AbstractScheduler 调度器

描述：主要就是根据job配置来调度TaskGroupContainer。

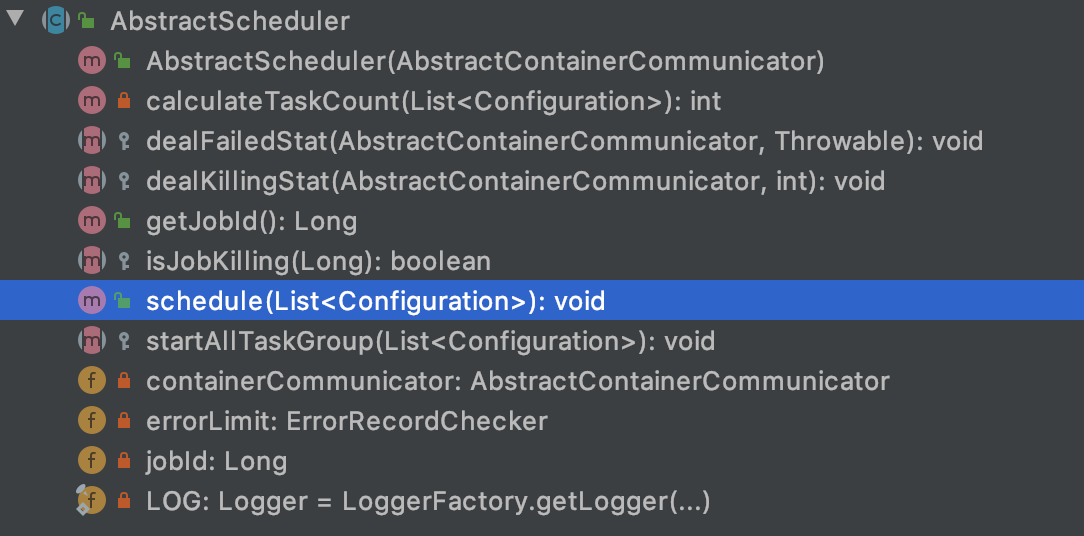

Ctrl+O看看AbstractScheduler有什么方法:

05 文末

本文是对DataX源码解读的一篇分析文章，如果文中有理解错误的，欢迎童鞋们指出，本文完！
