Flink教程（07）- Flink批流一体API（Transformation示例）

01 引言

在前面的博客，我们已经对Flink的程序模型里的Source使用有了一定的了解了，有兴趣的同学可以参阅下：

• 《Flink教程（01）- Flink知识图谱》
• 《Flink教程（02）- Flink入门》
• 《Flink教程（03）- Flink环境搭建》
• 《Flink教程（04）- Flink入门案例》
• 《Flink教程（05）- Flink原理简单分析》
• 《Flink教程（06）- Flink批流一体API（Source示例）》

本文开始继续讲解Flink程序模型对里面的Transformation。

02 Transformation

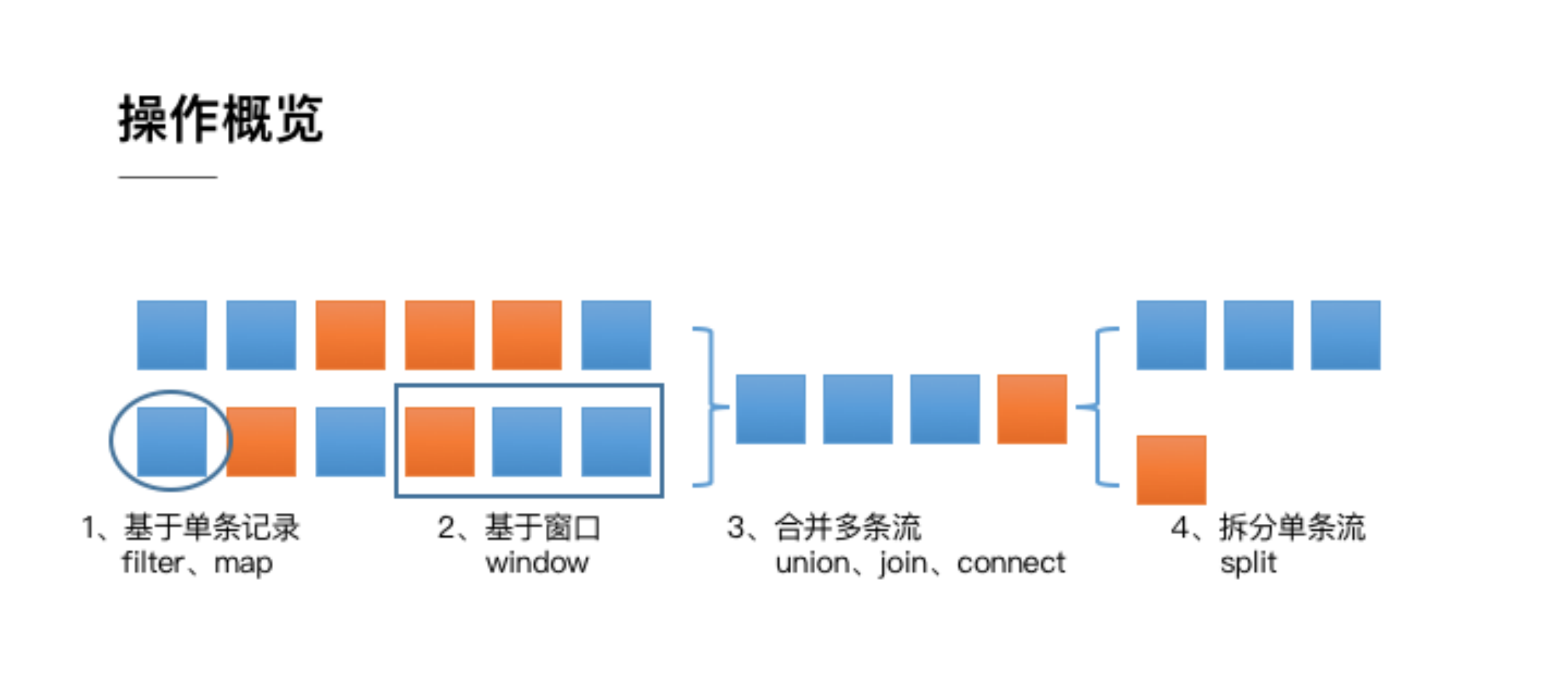

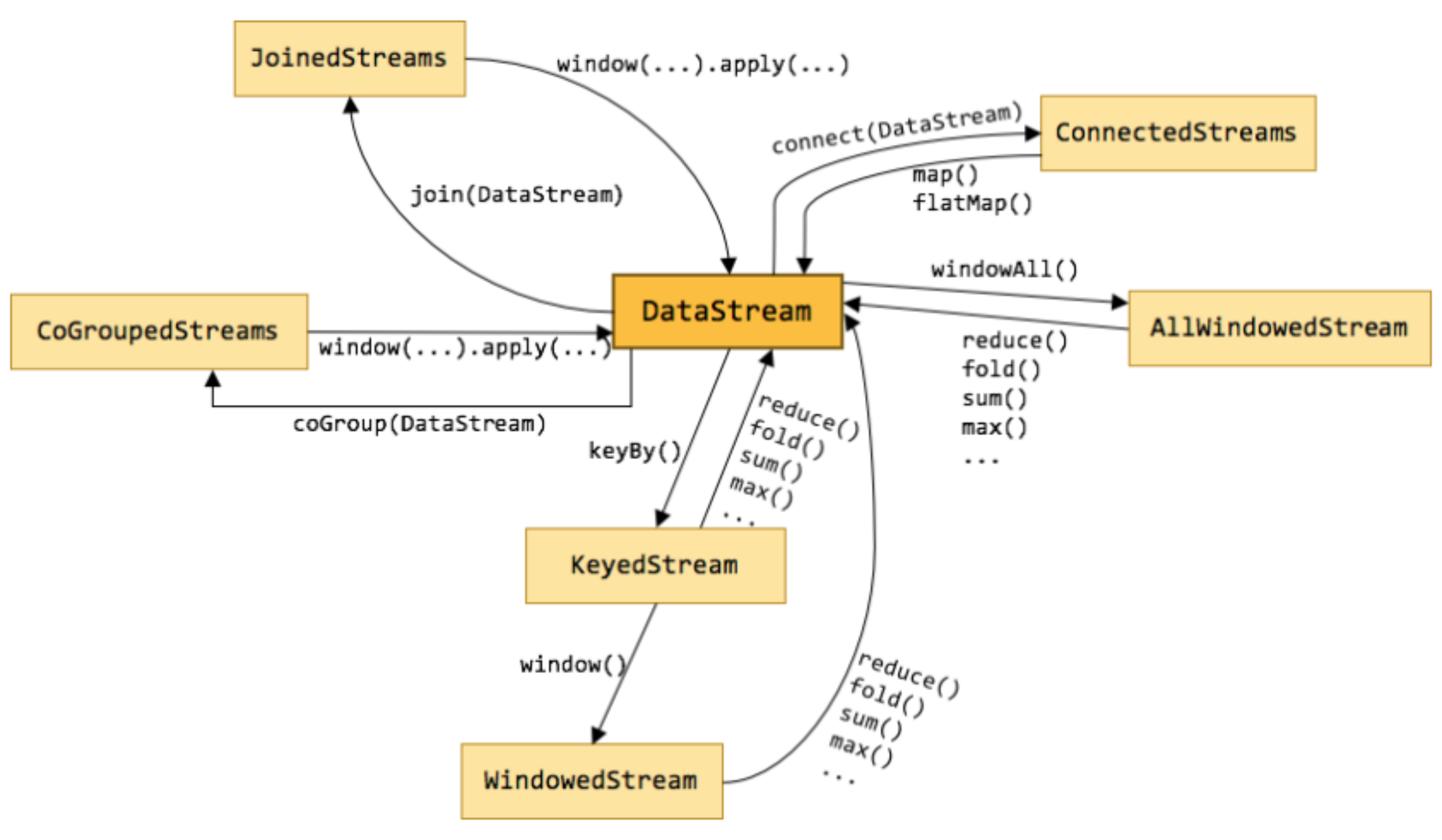

Transformation的官方API文档在：https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/stream/operators/ 操作概览如下图：

整体来说，流式数据上的操作可以分为四类：

• 第一类是 “对于单条记录的操作”：比如筛除掉不符合要求的记录（Filter 操作），或者将每条记录都做一个转换（Map操作）；
• 第二类是 “对多条记录的操作”：比如说统计一个小时内的订单总成交量，就需要将一个小时内的所有订单记录的成交量加到一起。为了支持这种类型的操作，就得通过 Window将需要的记录关联到一起进行处理；
• 第三类是 “对多个流进行操作并转换为单个流”：例如，多个流可以通过 Union、Join 或 Connect 等操作合到一起，这些操作合并的逻辑不同，但是它们最终都会产生了一个新的统一的流，从而可以进行一些跨流的操作；
• 第四类是 “DataStream 还支持与合并对称的拆分操作”：即把一个流按一定规则拆分为多个流（Split操作），每个流是之前流的一个子集，这样我们就可以对不同的流作不同的处理。

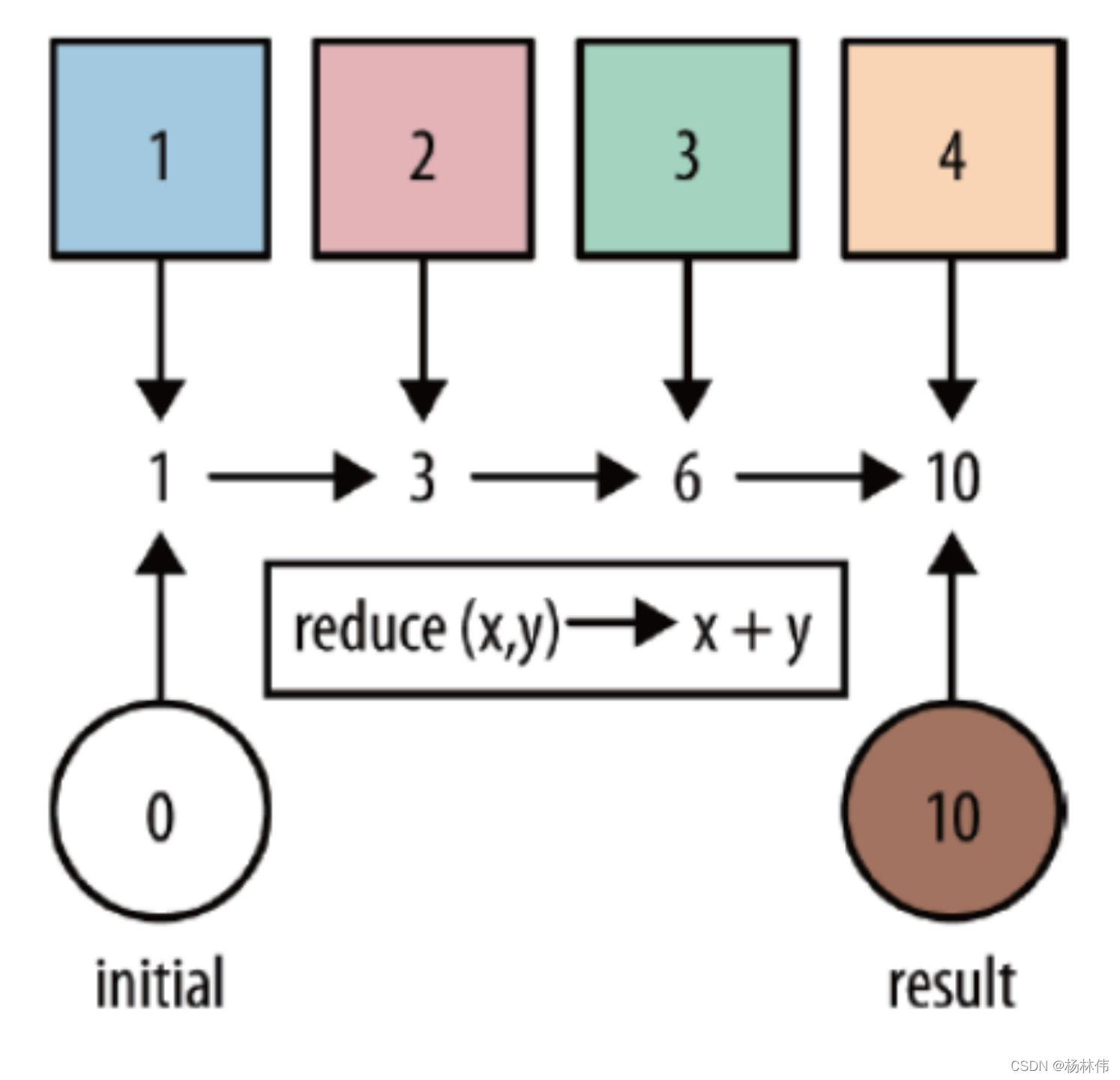

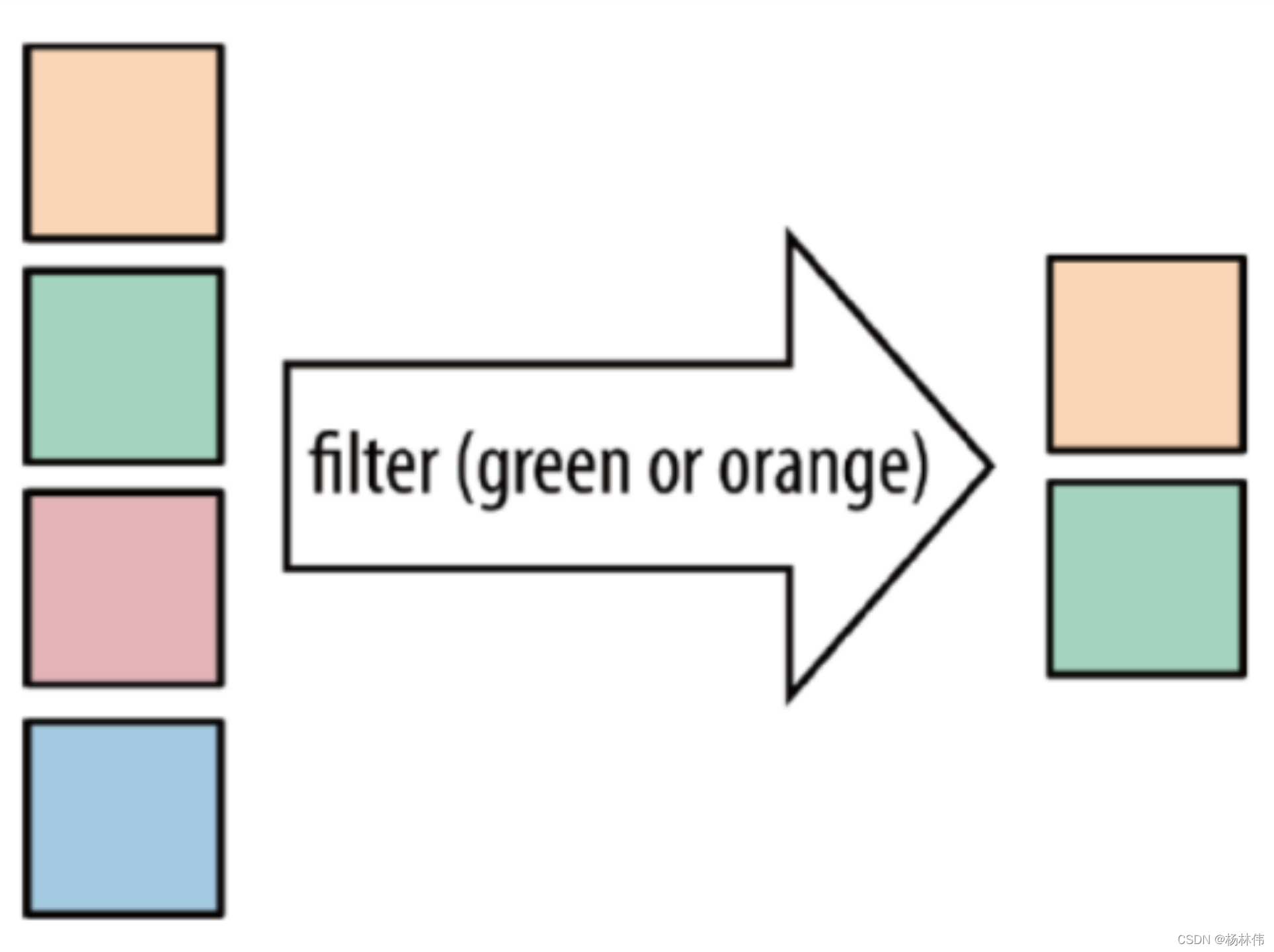

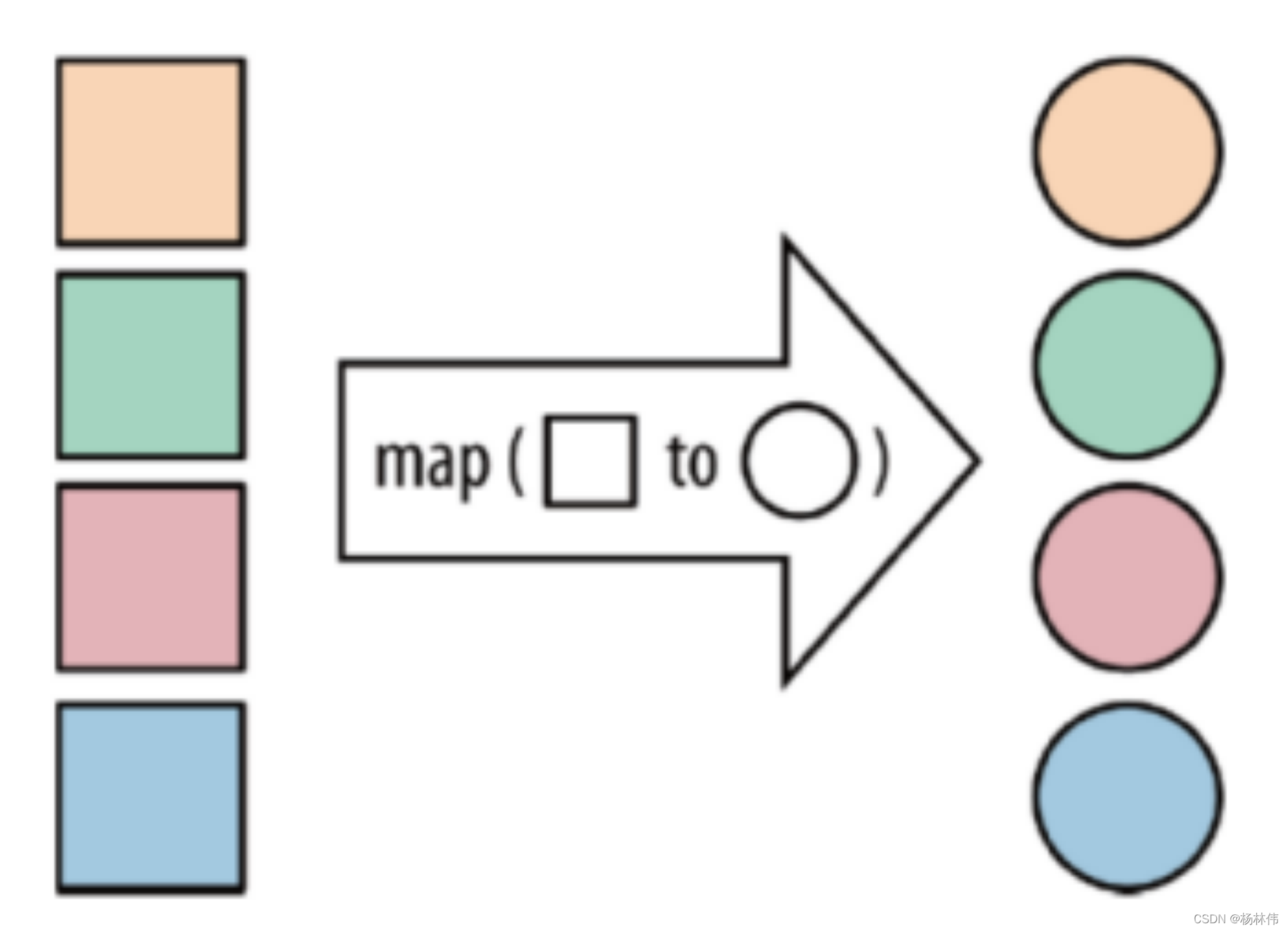

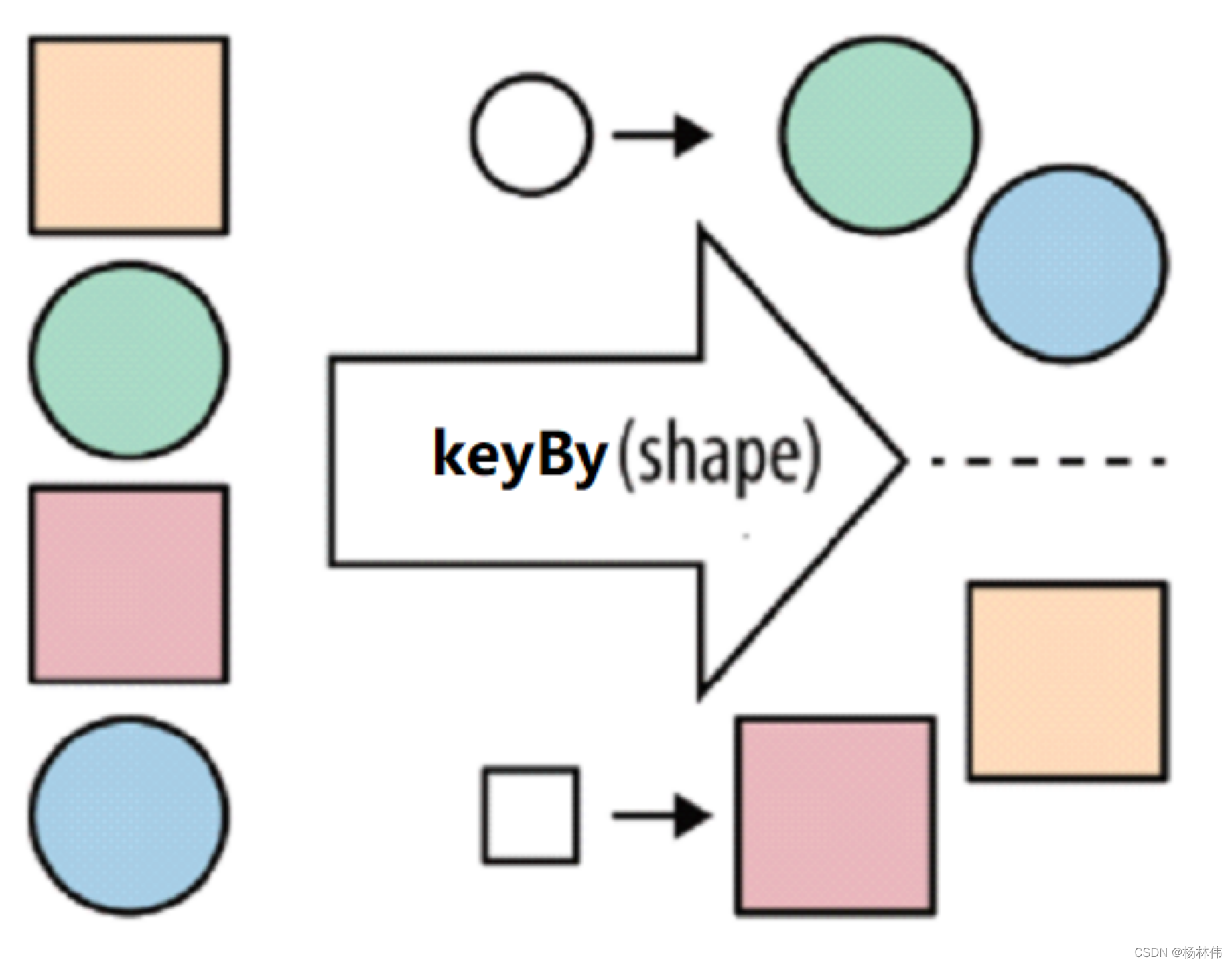

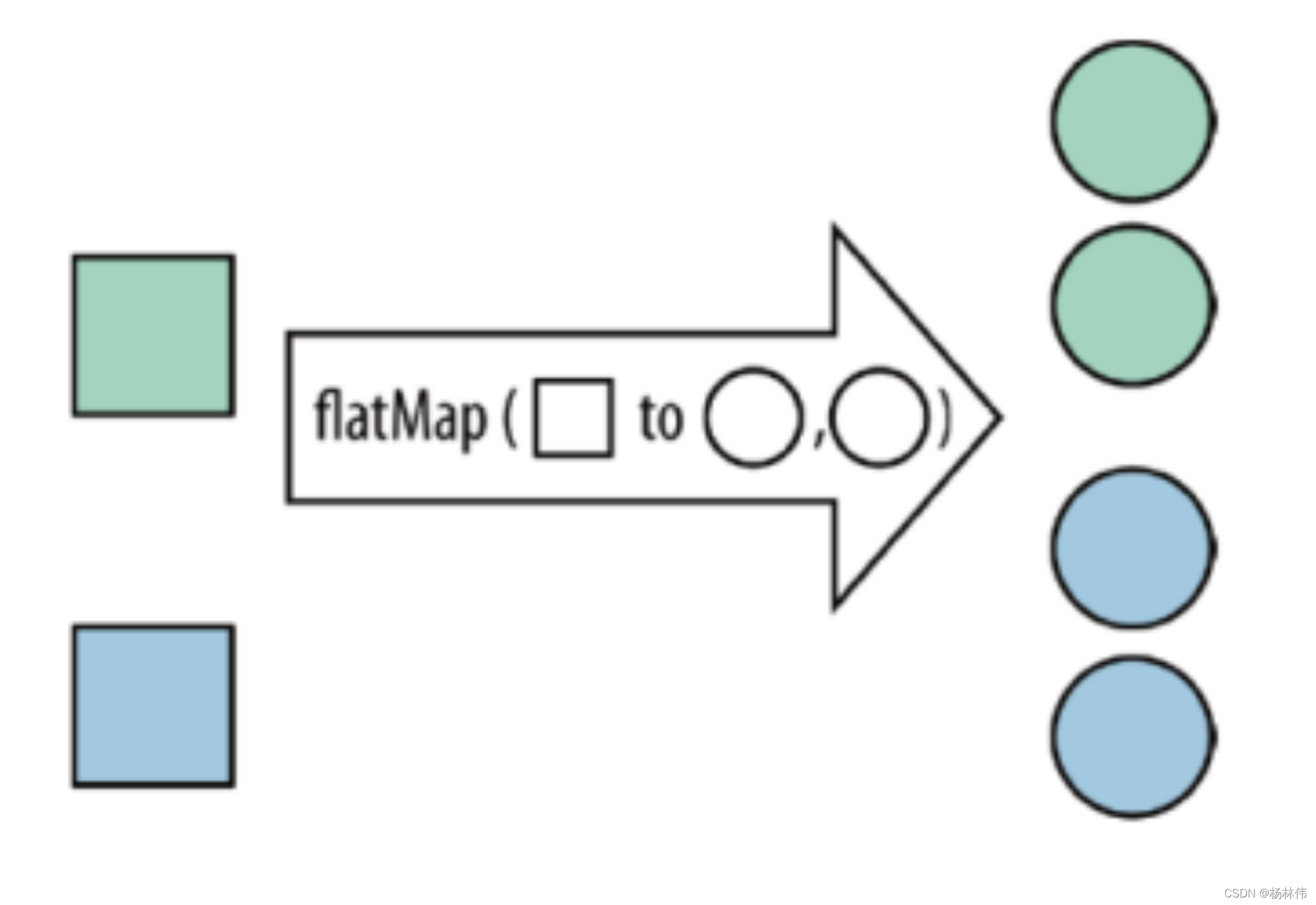

2.1 基本操作 2.1.1 API 解析 分类描述示意图map将函数作用在集合中的每一个元素上，并返回作用后的结果flatMap集合中的每个元素变成一个或多个元素,并返回扁平化之后的结果keyBy按照指定的key来对流中的数据进行分组，前面入门案例中已经演示过（注意: 流处理中没有groupBy,而是keyBy ）filter按照指定的条件对集合中的元素进行过滤,过滤出返回true/符合条件的元素sum按照指定的字段对集合中的元素进行求和无reduce对集合中的元素进行聚合 2.1.2 示例代码

示例代码如下：

/**
 * Transformation-基本操作
 *
 * @author : YangLinWei
 * @createTime: 2022/3/7 3:36 下午
 */
public class TransformationDemo01 {

    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

        //2.source
        DataStream linesDS = env.fromElements("ylw hadoop spark", "ylw hadoop spark", "ylw hadoop", "ylw");



        //3.处理数据-transformation
        DataStream wordsDS = linesDS.flatMap(new FlatMapFunction() {
            @Override
            public void flatMap(String value, Collector out) throws Exception {
                //value就是一行行的数据
                String[] words = value.split(" ");
                for (String word : words) {
                    out.collect(word);//将切割处理的一个个的单词收集起来并返回
                }
            }
        });
        DataStream filtedDS = wordsDS.filter(new FilterFunction() {
            @Override
            public boolean filter(String value) throws Exception {
                return !value.equals("ylw");
            }
        });
        DataStream wordAndOnesDS = filtedDS.map(new MapFunction() {
            @Override
            public Tuple2 map(String value) throws Exception {
                //value就是进来一个个的单词
                return Tuple2.of(value, 1);
            }
        });
        //KeyedStream groupedDS = wordAndOnesDS.keyBy(0);
        KeyedStream groupedDS = wordAndOnesDS.keyBy(t -> t.f0);

        DataStream result1 = groupedDS.sum(1);
        DataStream result2 = groupedDS.reduce(new ReduceFunction() {
            @Override
            public Tuple2 reduce(Tuple2 value1, Tuple2 value2) throws Exception {
                return Tuple2.of(value1.f0, value1.f1 + value1.f1);
            }
        });

        //4.输出结果-sink
        result1.print("result1");
        result2.print("result2");

        //5.触发执行-execute
        env.execute();
    }
}

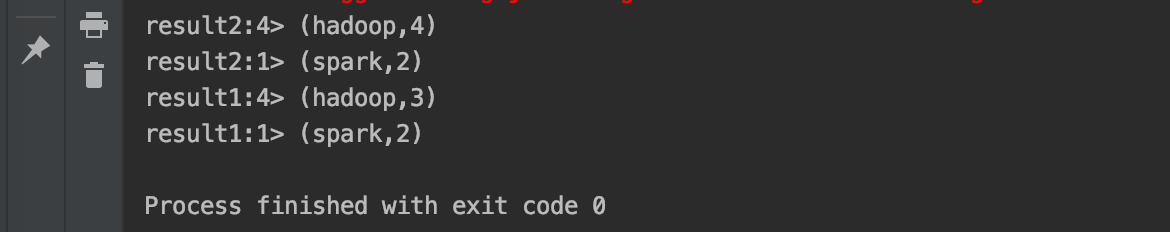

运行结果：

2.2 合并 2.2.1 union

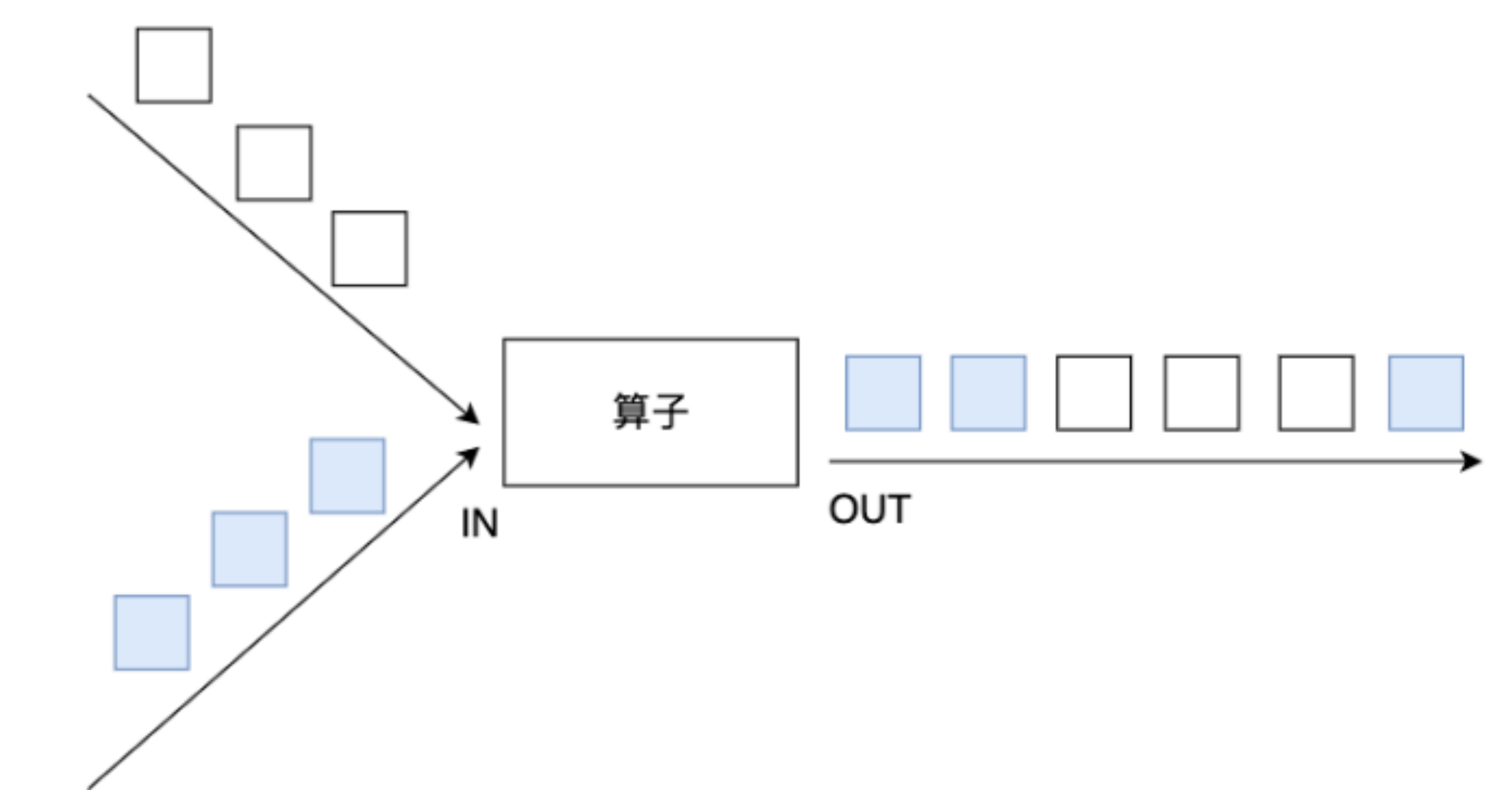

union：union算子可以合并多个同类型的数据流，并生成同类型的数据流，即可以将多个DataStream[T]合并为一个新的DataStream[T]。数据将按照先进先出（First In First Out）的模式合并，且不去重。

2.2.2 connect

connect：connect提供了和union类似的功能，用来连接两个数据流，它与union的区别在于：

• connect只能连接两个数据流，union可以连接多个数据流。
• connect所连接的两个数据流的数据类型可以不一致，union所连接的两个数据流的数据类型必须一致。
• 两个DataStream经过connect之后被转化为ConnectedStreams，ConnectedStreams会对两个流的数据应用不同的处理方法，且双流之间可以共享状态。

2.2.3 示例代码

现在有一个需求：将两个String类型的流进行union，将一个String类型和一个Long类型的流进行connect。

示例代码：

/**
 * Transformation- union和connect
 *
 * @author : YangLinWei
 * @createTime: 2022/3/7 3:44 下午
 */
public class TransformationDemo02 {
    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

        //2.Source
        DataStream ds1 = env.fromElements("hadoop", "spark", "flink");
        DataStream ds2 = env.fromElements("hadoop", "spark", "flink");
        DataStream ds3 = env.fromElements(1L, 2L, 3L);

        //3.Transformation
        DataStream result1 = ds1.union(ds2);//合并但不去重 https://blog.csdn.net/valada/article/details/104367378
        ConnectedStreams tempResult = ds1.connect(ds3);
        //interface CoMapFunction
        DataStream result2 = tempResult.map(new CoMapFunction() {
            @Override
            public String map1(String value) throws Exception {
                return "String->String:" + value;
            }

            @Override
            public String map2(Long value) throws Exception {
                return "Long->String:" + value.toString();
            }
        });

        //4.Sink
        result1.print();
        result2.print();

        //5.execute
        env.execute();
    }
}

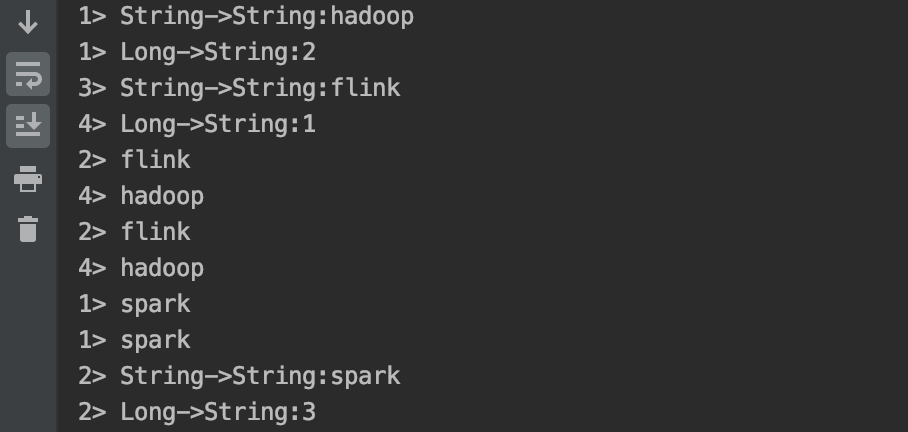

运行结果：

2.3 拆分 2.3.1 API

拆分用到的API：

• Split就是将一个流分成多个流（注意：split函数已过期并移除）；
• Select就是获取分流后对应的数据；
• Side Outputs：可以使用process方法对流中数据进行处理，并针对不同的处理结果将数据收集到不同的OutputTag中。

2.3.2 示例代码

需求：对流中的数据按照奇数和偶数进行分流，并获取分流后的数据。

示例代码如下：

/**
 * Transformation -拆分
 *
 * @author : YangLinWei
 * @createTime: 2022/3/7 3:50 下午
 */
public class TransformationDemo03 {

    public static void main(String[] args) throws Exception {

        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

        //2.Source
        DataStreamSource ds = env.fromElements(1, 2, 3, 4, 5, 6, 7, 8, 9, 10);

        //3.Transformation
        /*SplitStream splitResult = ds.split(new OutputSelector() {
            @Override
            public Iterable select(Integer value) {
                //value是进来的数字
                if (value % 2 == 0) {
                    //偶数
                    ArrayList list = new ArrayList();
                    list.add("偶数");
                    return list;
                } else {
                    //奇数
                    ArrayList list = new ArrayList();
                    list.add("奇数");
                    return list;
                }
            }
        });
        DataStream evenResult = splitResult.select("偶数");
        DataStream oddResult = splitResult.select("奇数");*/

        //定义两个输出标签
        OutputTag tag_even = new OutputTag("偶数", TypeInformation.of(Integer.class));
        OutputTag tag_odd = new OutputTag("奇数") {
        };
        //对ds中的数据进行处理
        SingleOutputStreamOperator tagResult = ds.process(new ProcessFunction() {
            @Override
            public void processElement(Integer value, Context ctx, Collector out) throws Exception {
                if (value % 2 == 0) {
                    //偶数
                    ctx.output(tag_even, value);
                } else {
                    //奇数
                    ctx.output(tag_odd, value);
                }
            }
        });

        //取出标记好的数据
        DataStream evenResult = tagResult.getSideOutput(tag_even);
        DataStream oddResult = tagResult.getSideOutput(tag_odd);

        //4.Sink
        evenResult.print("偶数");
        oddResult.print("奇数");

        //5.execute
        env.execute();
    }
}

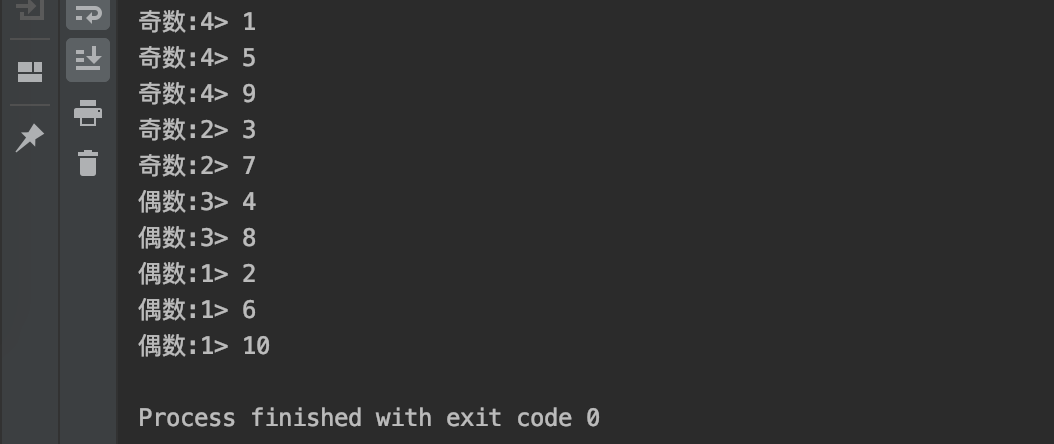

运行结果：

2.4 分区 2.4.1 rebalance重平衡分区

类似于Spark中的repartition，但是功能更强大，可以直接解决数据倾斜。

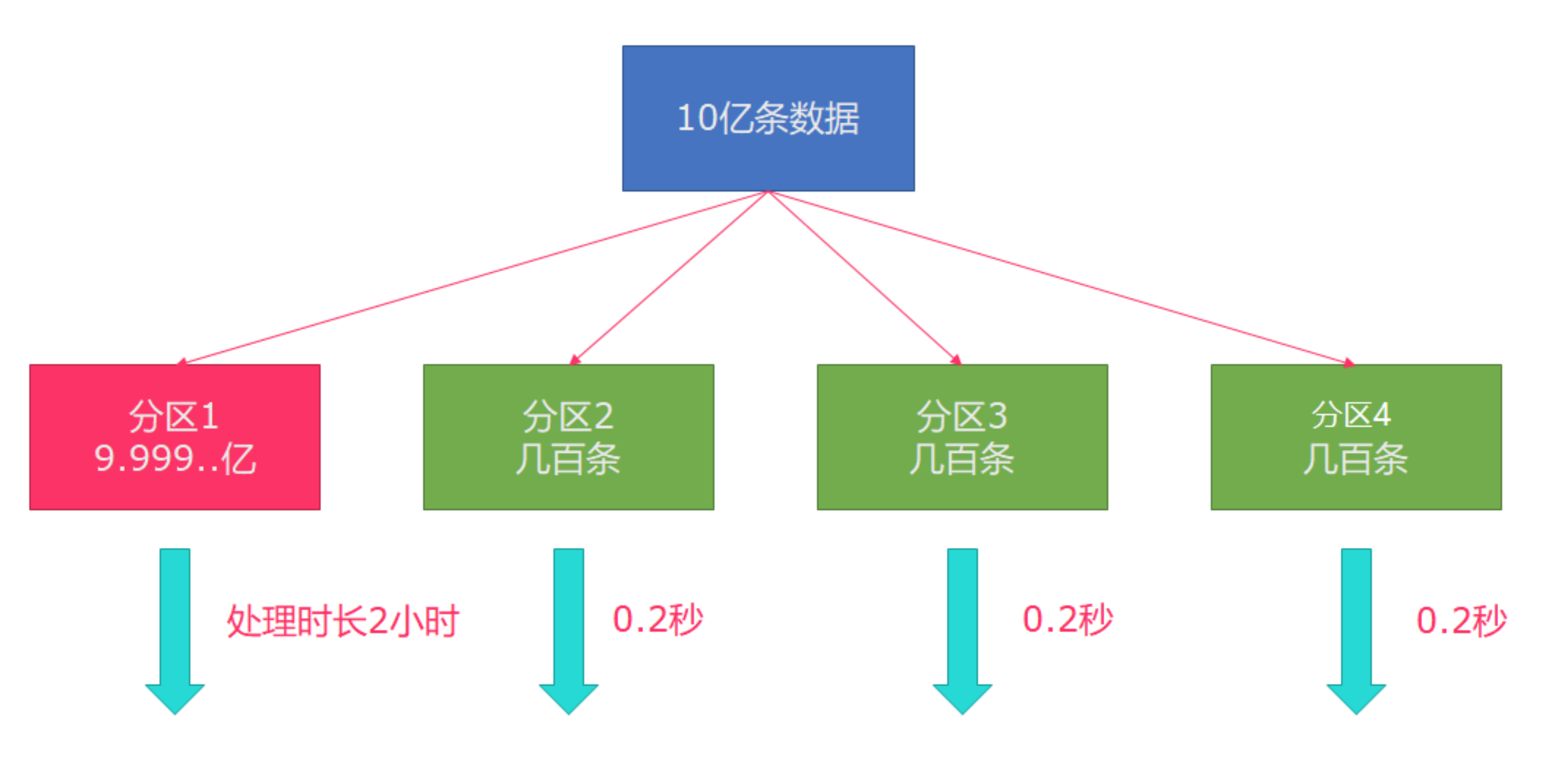

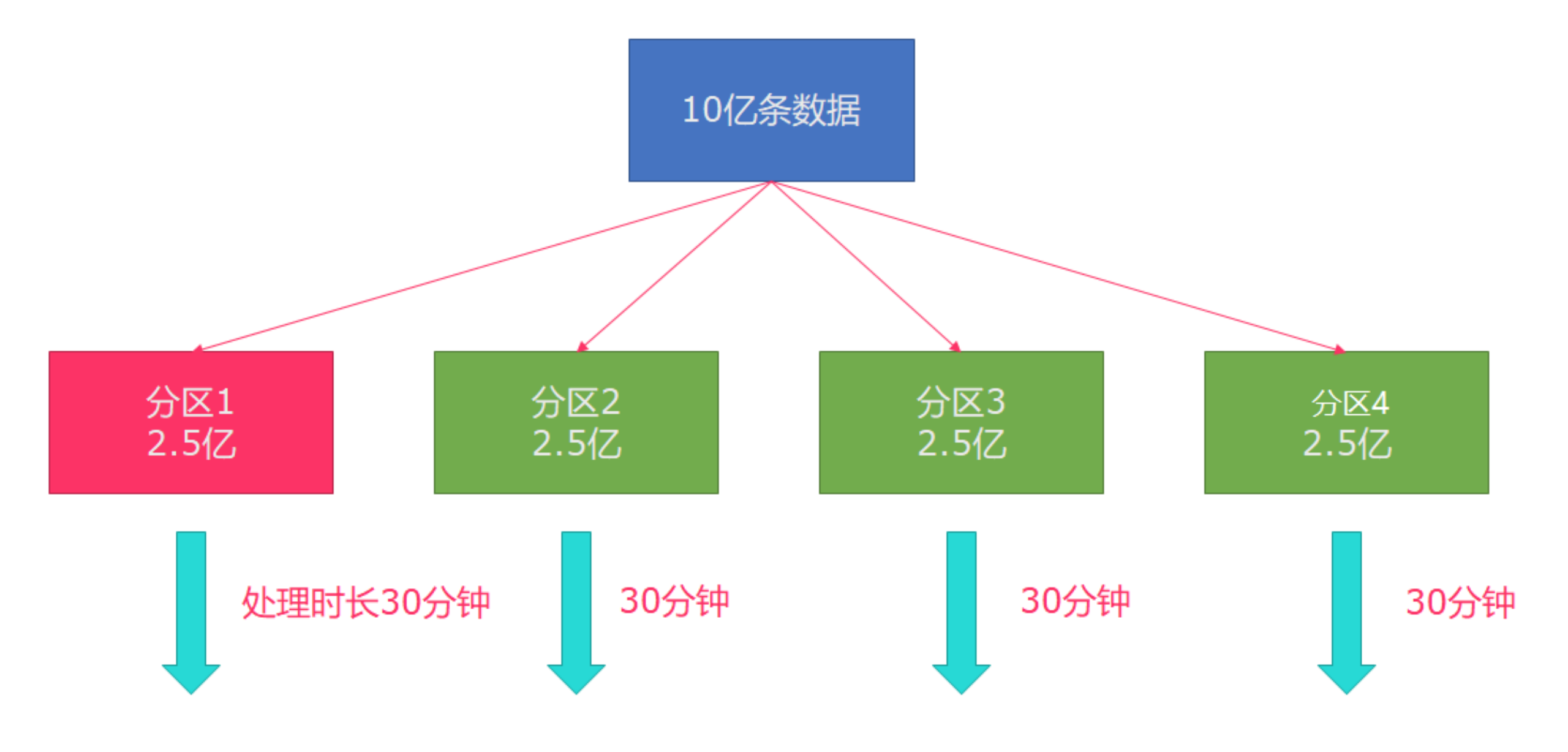

Flink也有数据倾斜的时候，比如当前有数据量大概10亿条数据需要处理，在处理过程中可能会发生如图所示的状况，出现了数据倾斜，其他3台机器执行完毕也要等待机器1执行完毕后才算整体将任务完成： 所以在实际的工作中，出现这种情况比较好的解决方案就是rebalance(内部使用round robin方法将数据均匀打散)：

示例代码如下：

/**
 * Transformation -rebalance
 * @author : YangLinWei
 * @createTime: 2022/3/7 4:05 下午
 */
public class TransformationDemo04 {

    public static void main(String[] args) throws Exception {

        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC).setParallelism(3);

        //2.source
        DataStream longDS = env.fromSequence(0, 100);

        //3.Transformation
        //下面的操作相当于将数据随机分配一下,有可能出现数据倾斜
        DataStream filterDS = longDS.filter(new FilterFunction() {
            @Override
            public boolean filter(Long num) throws Exception {
                return num > 10;
            }
        });

        //接下来使用map操作,将数据转为(分区编号/子任务编号, 数据)
        //Rich表示多功能的,比MapFunction要多一些API可以供我们使用
        DataStream result1 = filterDS
                .map(new RichMapFunction() {
                    @Override
                    public Tuple2 map(Long value) throws Exception {
                        //获取分区编号/子任务编号
                        int id = getRuntimeContext().getIndexOfThisSubtask();
                        return Tuple2.of(id, 1);
                    }
                }).keyBy(t -> t.f0).sum(1);

        DataStream result2 = filterDS.rebalance()
                .map(new RichMapFunction() {
                    @Override
                    public Tuple2 map(Long value) throws Exception {
                        //获取分区编号/子任务编号
                        int id = getRuntimeContext().getIndexOfThisSubtask();
                        return Tuple2.of(id, 1);
                    }
                }).keyBy(t -> t.f0).sum(1);

        //4.sink
        //result1.print();//有可能出现数据倾斜
        result2.print();//在输出前进行了rebalance重分区平衡,解决了数据倾斜

        //5.execute
        env.execute();
    }
}

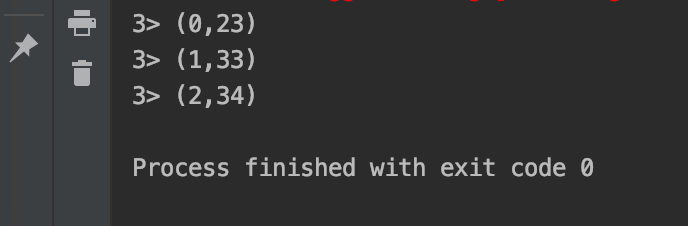

运行结果如下：

• 发生数据倾斜：

• 使用rebalance：

2.4.2 其它分区 类型描述dataStream.global();全部发往第一个taskdataStream.broadcast();广播dataStream.forward();上下游并发度一样时，一对一发送dataStream.shuffle();随机均匀分配dataStream.reblance();Round-Robin（轮流分配）dataStream.recale();Local Round-Robin（本地轮流分配）dataStream.partitionCustom();自定义单播

说明:

• recale分区：基于上下游 Operator的并行度，将记录以循环的方式输出到下游Operator的每个实例。

举例:

• 上游并行度是2，下游是4，则上游一个并行度以循环的方式将记录输出到下游的两个并行度上;上游另一个并行度以循环的方式将记录输出到下游另两个并行度上。
• 若上游并行度是4，下游并行度是2，则上游两个并行度将记录输出到下游一个并行度上；上游另两个并行度将记录输出到下游另一个并行度上。

示例代码如下：

/**
 * Transformation -partiton
 *
 * @author : YangLinWei
 * @createTime: 2022/3/7 4:17 下午
 */
public class TransformationDemo05 {
    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

        //2.Source
        DataStream linesDS = env.fromElements("hello me you her", "hello me you", "hello me", "hello");
        SingleOutputStreamOperator tupleDS = linesDS.flatMap(new FlatMapFunction() {
            @Override
            public void flatMap(String value, Collector out) throws Exception {
                String[] words = value.split(" ");
                for (String word : words) {
                    out.collect(Tuple2.of(word, 1));
                }
            }
        });

        //3.Transformation
        DataStream result1 = tupleDS.global();
        DataStream result2 = tupleDS.broadcast();
        DataStream result3 = tupleDS.forward();
        DataStream result4 = tupleDS.shuffle();
        DataStream result5 = tupleDS.rebalance();
        DataStream result6 = tupleDS.rescale();
        DataStream result7 = tupleDS.partitionCustom(new Partitioner() {
            @Override
            public int partition(String key, int numPartitions) {
                return key.equals("hello") ? 0 : 1;
            }
        }, t -> t.f0);

        //4.sink
        //result1.print();
        //result2.print();
        //result3.print();
        //result4.print();
        //result5.print();
        //result6.print();
        result7.print();

        //5.execute
        env.execute();
    }
}

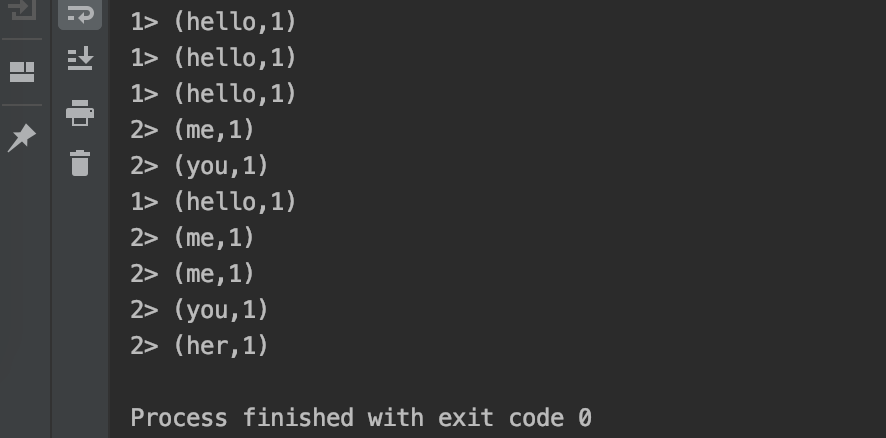

运行结果如下：

03 文末

本文主要讲解Flink批流一体API中的Transformation用法，谢谢大家的阅读，本文完！
