Flink教程（13）- Flink高级API（状态管理）

01 引言

在前面的博客，我们已经对Flink批流一体API的使用有了一定的了解了，有兴趣的同学可以参阅下：

• 《Flink教程（01）- Flink知识图谱》
• 《Flink教程（02）- Flink入门》
• 《Flink教程（03）- Flink环境搭建》
• 《Flink教程（04）- Flink入门案例》
• 《Flink教程（05）- Flink原理简单分析》
• 《Flink教程（06）- Flink批流一体API（Source示例）》
• 《Flink教程（07）- Flink批流一体API（Transformation示例）》
• 《Flink教程（08）- Flink批流一体API（Sink示例）》
• 《Flink教程（09）- Flink批流一体API（Connectors示例）》
• 《Flink教程（10）- Flink批流一体API（其它）》
• 《Flink教程（11）- Flink高级API（Window）》
• 《Flink教程（12）- Flink高级API（Time与Watermaker）》

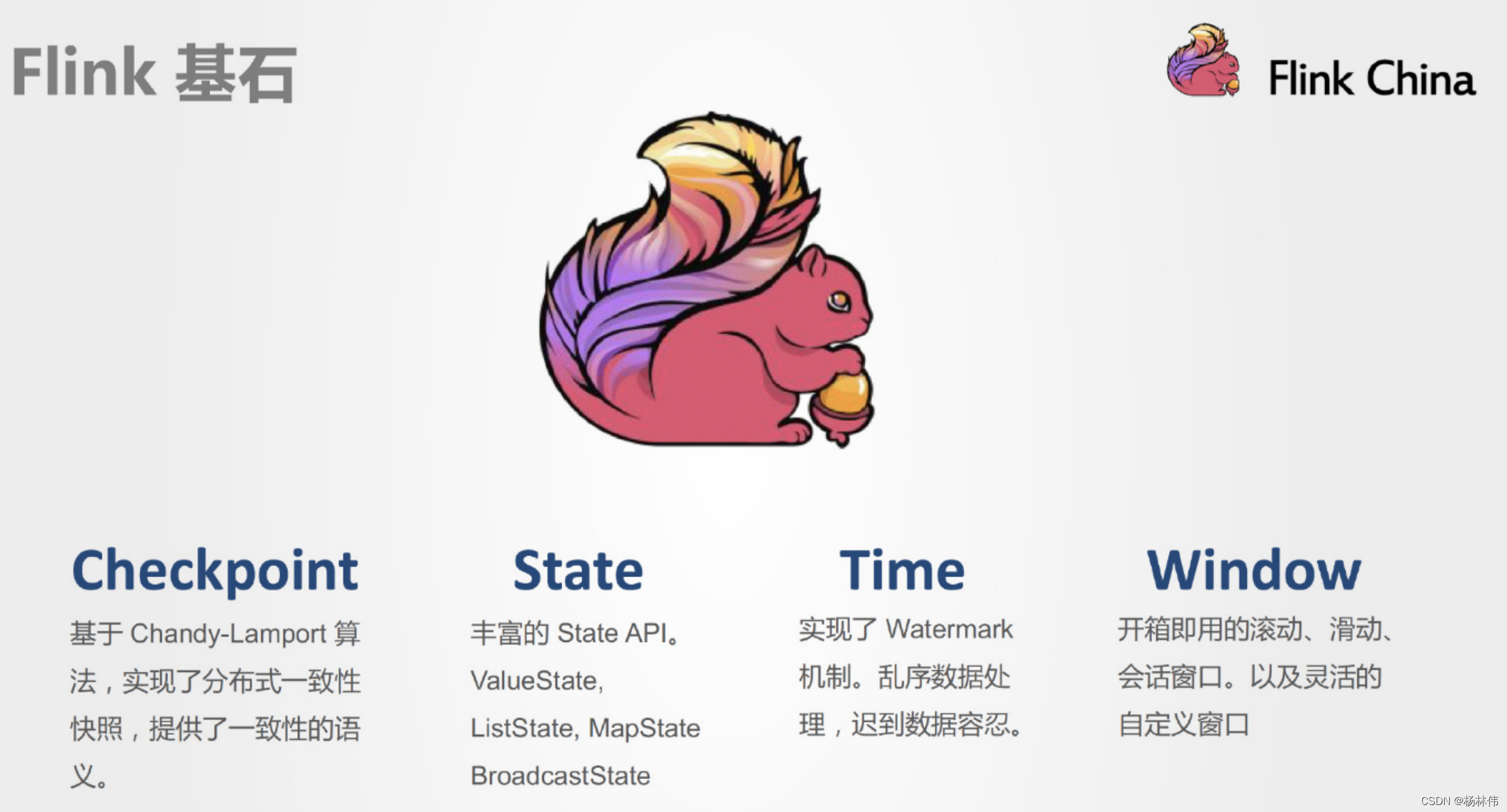

在前面的教程，我们已经学习了Flink的四大基石里面的Time了，如下图，本文讲解下State 状态：

02 Flink中的有状态计算

Flink中已经对需要进行有状态计算的API做了封装，底层已经维护好了状态!

不需要像SparkStreaming那样还得自己写updateStateByKey，也就是说我们今天学习的State只需要掌握原理，实际开发中一般都是使用Flink底层维护好的状态或第三方维护好的状态（如Flink整合Kafka的offset维护底层就是使用的State，但是人家已经写好了的）

/**
 * 有状态计算
 *
 * @author : YangLinWei
 * @createTime: 2022/3/7 11:31 下午
 */
public class SourceDemo031 {

    public static void main(String[] args) throws Exception {

        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

        //2.source
        DataStream linesDS = env.socketTextStream("node1", 9999);

        //3.处理数据-transformation
        //3.1每一行数据按照空格切分成一个个的单词组成一个集合
        DataStream wordsDS = linesDS.flatMap(new FlatMapFunction() {
            @Override
            public void flatMap(String value, Collector out) throws Exception {
                //value就是一行行的数据
                String[] words = value.split(" ");
                for (String word : words) {
                    out.collect(word);//将切割处理的一个个的单词收集起来并返回
                }
            }
        });
        //3.2对集合中的每个单词记为1
        DataStream wordAndOnesDS = wordsDS.map(new MapFunction() {
            @Override
            public Tuple2 map(String value) throws Exception {
                //value就是进来一个个的单词
                return Tuple2.of(value, 1);
            }
        });

        //3.3对数据按照单词(key)进行分组
        //KeyedStream groupedDS = wordAndOnesDS.keyBy(0);
        KeyedStream groupedDS = wordAndOnesDS.keyBy(t -> t.f0);
        //3.4对各个组内的数据按照数量(value)进行聚合就是求sum
        DataStream result = groupedDS.sum(1);

        //4.输出结果-sink
        result.print();

        //5.触发执行-execute
        env.execute();
    }
}

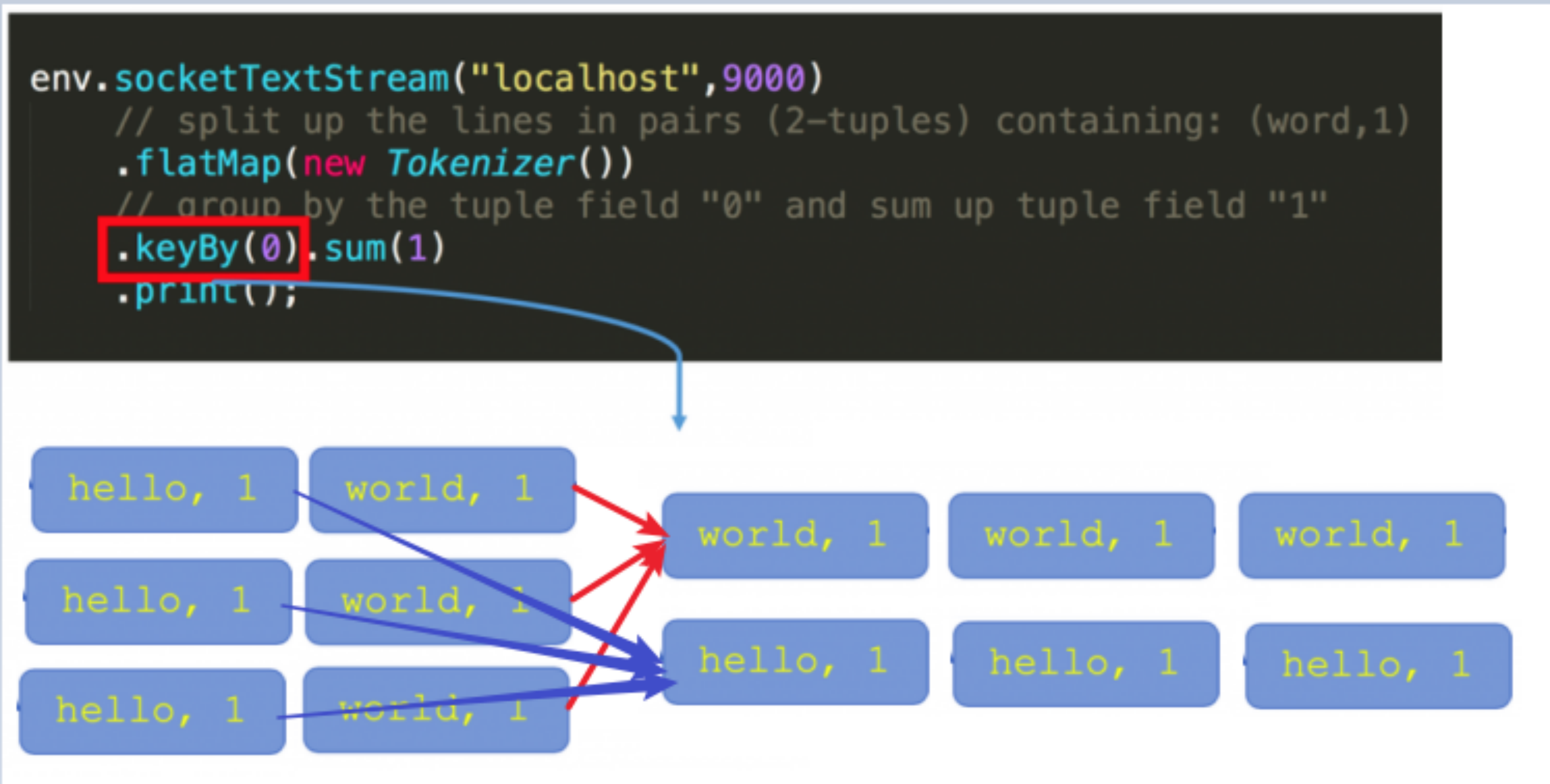

执行 netcat，然后在终端输入 hello world，执行程序会输出什么?

• 答案很明显，(hello, 1)和 (word,1)

那么问题来了，如果再次在终端输入 hello world，程序会输入什么?

• 答案其实也很明显，(hello, 2)和(world, 2)。

因为 Flink 知道之前已经处理过一次 hello world，这就是 state 发挥作用了，这里是被称为 keyed state 存储了之前需要统计的数据，所以Flink 知道hello和world分别出现过一次。

03 有状态和无状态计算 3.1 无状态计算 3.1.1 无状态计算特点

无状态计算的特点：

• 不需要考虑历史数据
• 相同的输入得到相同的输出就是无状态计算，如map/flatMap/filter…

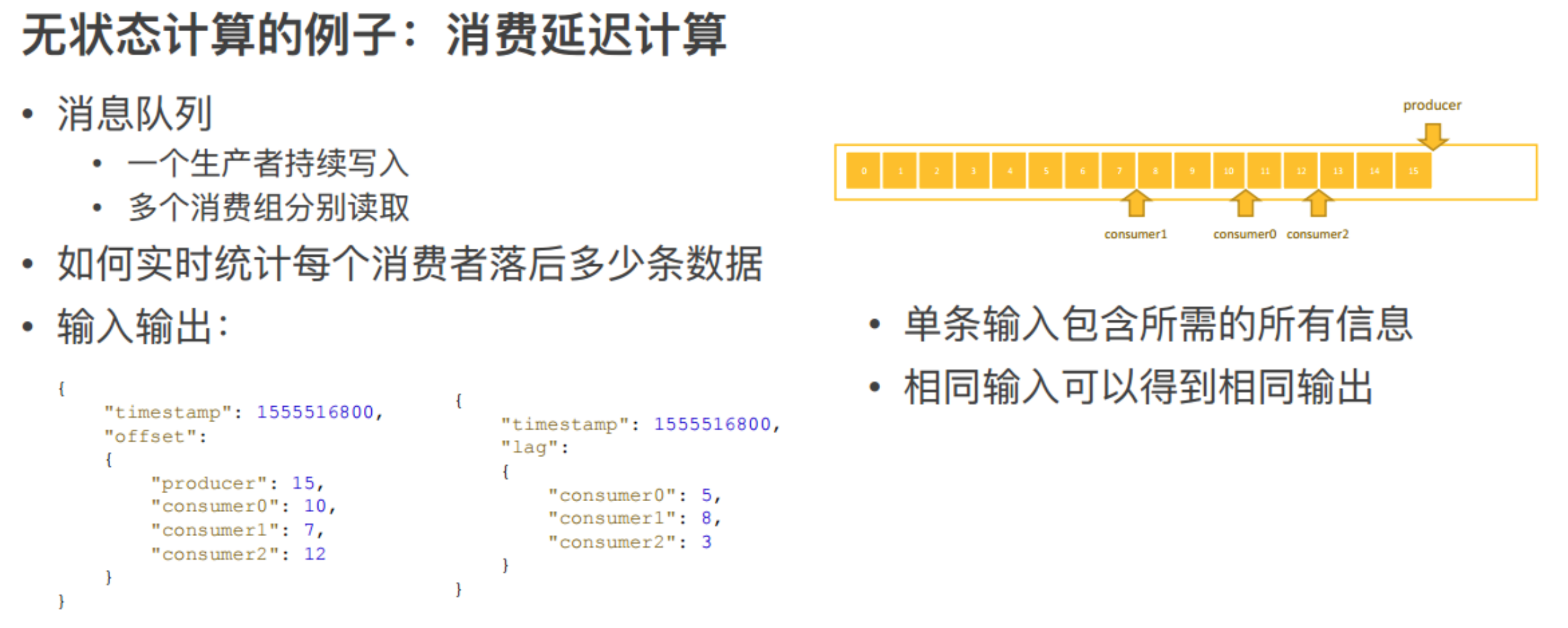

3.1.2 无状态计算例子（消费延迟计算）

上图是一个无状态计算的例子，消费延迟计算：假设现在有一个消息队列，消息队列中有一个生产者持续往消费队列写入消息，多个消费者分别从消息队列中读取消息。

从图上可以看出，生产者已经写入 16 条消息，Offset 停留在 15 ；有 3 个消费者，有的消费快，而有的消费慢。消费快的已经消费了 13 条数据，消费者慢的才消费了 7、8 条数据。

如何实时统计每个消费者落后多少条数据，如图给出了输入输出的示例。可以了解到输入的时间点有一个时间戳，生产者将消息写到了某个时间点的位置，每个消费者同一时间点分别读到了什么位置。刚才也提到了生产者写入了 15 条，消费者分别读取了 10、7、12 条。那么问题来了，怎么将生产者、消费者的进度转换为右侧示意图信息呢？

consumer 0 落后了 5 条，consumer 1落后了 8 条，consumer 2 落后了 3 条，根据 Flink的原理，此处需进行Map 操作。Map 首先把消息读取进来，然后分别相减，即可知道每个 consumer分别落后了几条。Map 一直往下发，则会得出最终结果。

大家会发现，在这种模式的计算中，无论这条输入进来多少次，输出的结果都是一样的，因为单条输入中已经包含了所需的所有信息。消费落后等于生产者减去消费者。生产者的消费在单条数据中可以得到，消费者的数据也可以在单条数据中得到，所以相同输入可以得到相同输出，这就是一个无状态的计算。

3.2 有状态计算 3.2.1 有状态计算特点

特点：

• 需要考虑历史数据
• 相同的输入得到不同的输出/不一定得到相同的输出,就是有状态计算,如:sum/reduce

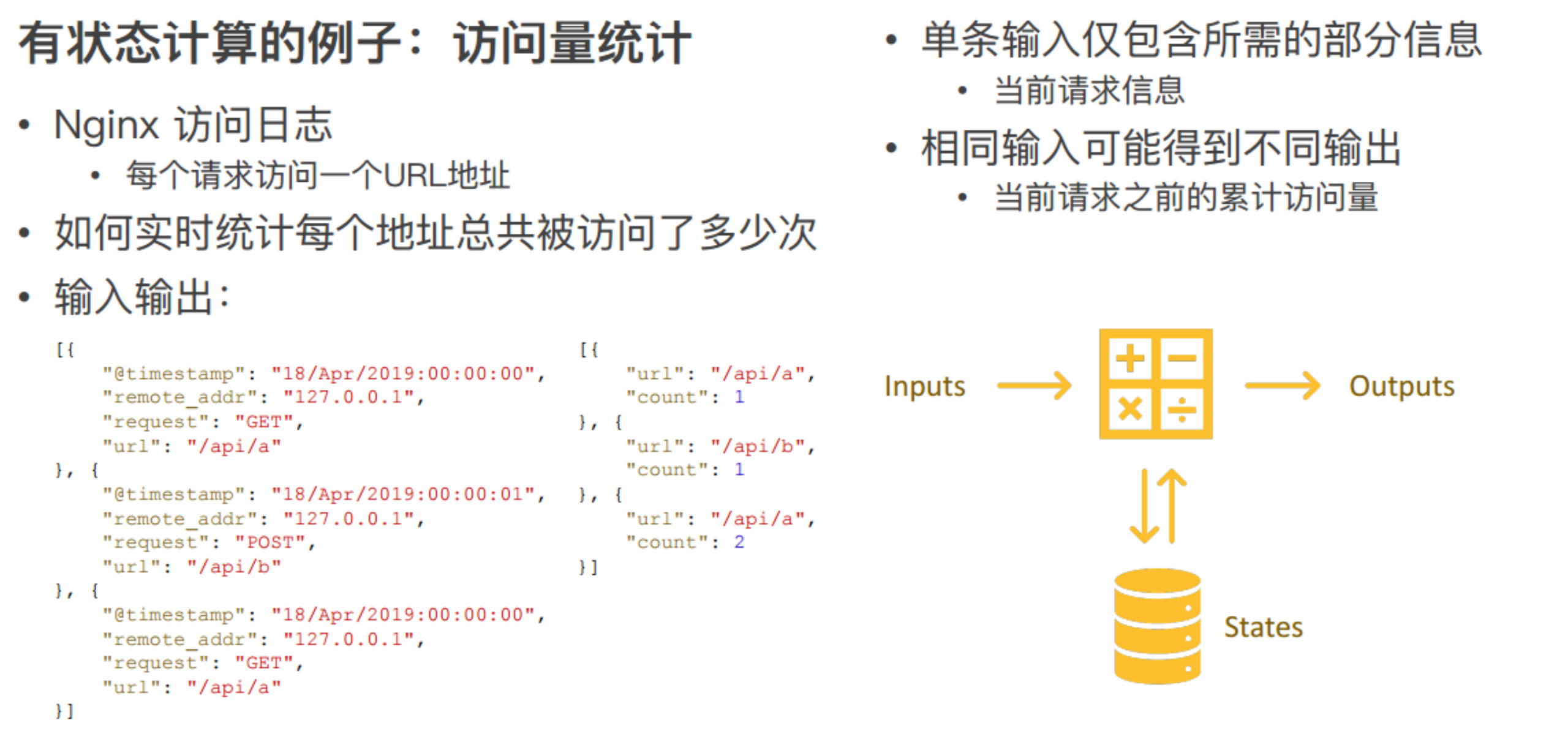

3.2.2 有状态计算例子（访问量统计）

以访问日志统计量的例子进行说明，比如当前拿到一个 Nginx 访问日志，一条日志表示一个请求，记录该请求从哪里来，访问的哪个地址，需要实时统计每个地址总共被访问了多少次，也即每个 API 被调用了多少次。

可以看到下面简化的输入和输出，输入第一条是在某个时间点请求 GET 了 /api/a；第二条日志记录了某个时间点 Post /api/b ;第三条是在某个时间点 GET了一个 /api/a，总共有 3 个 Nginx日志。

从这 3 条 Nginx 日志可以看出，第一条进来输出 /api/a 被访问了一次，第二条进来输出 /api/b被访问了一次，紧接着又进来一条访问api/a，所以 api/a 被访问了 2 次。

不同的是，两条/api/a 的Nginx日志进来的数据是一样的，但输出的时候结果可能不同，第一次输出 count=1 ，第二次输出count=2，说明相同输入可能得到不同输出。

输出的结果取决于当前请求的 API 地址之前累计被访问过多少次。第一条过来累计是 0 次，count = 1，第二条过来API的访问已经有一次了，所以/api/a访问累计次数 count=2。单条数据其实仅包含当前这次访问的信息，而不包含所有的信息。

要得到这个结果，还需要依赖 API 累计访问的量，即状态。

这个计算模式是将数据输入算子中，用来进行各种复杂的计算并输出数据。这个过程中算子会去访问之前存储在里面的状态。另外一方面，它还会把现在的数据对状态的影响实时更新，如果输入 200 条数据，最后输出就是 200 条结果。

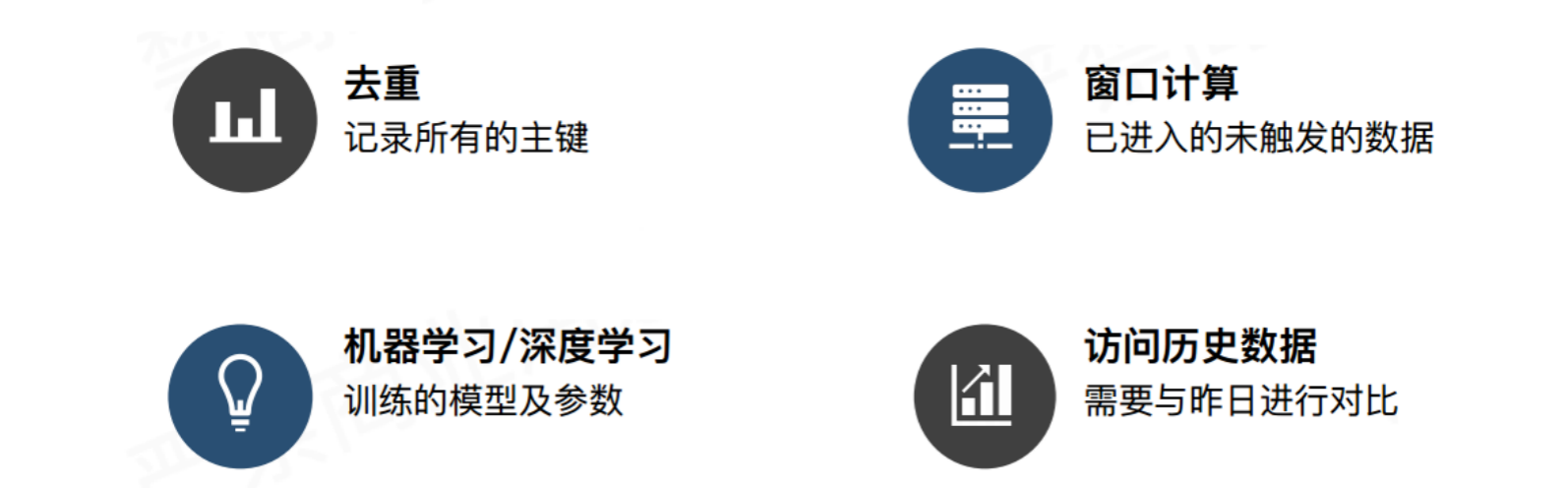

3.2.3 有状态计算的场景

有状态计算用到了以下4个场景：

• 去重：比如上游的系统数据可能会有重复，落到下游系统时希望把重复的数据都去掉。去重需要先了解哪些数据来过，哪些数据还没有来，也就是把所有的主键都记录下来，当一条数据到来后，能够看到在主键当中是否存在。
• 窗口计算：比如统计每分钟 Nginx 日志API被访问了多少次。窗口是一分钟计算一次，在窗口触发前，如 08:00 ~ 08:01 这个窗口，前59秒的数据来了需要先放入内存，即需要把这个窗口之内的数据先保留下来，等到 8:01 时一分钟后，再将整个窗口内触发的数据输出。未触发的窗口数据也是一种状态。
• 机器学习/深度学习：如训练的模型以及当前模型的参数也是一种状态，机器学习可能每次都用有一个数据集，需要在数据集上进行学习，对模型进行一个反馈。
• 访问历史数据：比如与昨天的数据进行对比，需要访问一些历史数据。如果每次从外部去读，对资源的消耗可能比较大，所以也希望把这些历史数据也放入状态中做对比。

04 状态的分类 4.1 Managed State & Raw State

从Flink是否接管角度可以分为：

• ManagedState(托管状态)
• RawState(原始状态)

类型Managed StateRaw State状态管理方式Flink Runtime管理（自动存储，自动恢复、内存管理上的优化）用户自己管理（需要自己序列化 ）状态数据结构已知的数据结构（value，list，map…）字节数组（byte[]）推荐使用场景大多数情况下均可使用自定义Operator时可使用

两者的区别如下：

1. 从状态管理方式的方式来说，Managed State 由 Flink Runtime 管理，自动存储，自动恢复，在内存管理上有优化；而 Raw State需要用户自己管理，需要自己序列化，Flink 不知道State 中存入的数据是什么结构，只有用户自己知道，需要最终序列化为可存储的数据结构。
2. 从状态数据结构来说，Managed State支持已知的数据结构，如 Value、List、Map等。而 Raw State只支持字节数组 ，所有状态都要转换为二进制字节数组才可以。
3. 从推荐使用场景来说，Managed State 大多数情况下均可使用，而 Raw State 是当 Managed State 不够用时，比如需要自定义 Operator时，才会使用Raw State。

在实际生产中，都只推荐使用ManagedState。

4.2 Keyed State & Operator State

Managed State 分为两种：Keyed State 和Operator State (Raw State都是Operator State)

类型Keyed StateOperator State算子只能用在KeyedStream上的算子中可以用于所有算子（常用于source，例如FlinkKafakaConsumer）对应State每个key对应一个State（一个Operator实例处理多个key，访问相应的多个State）一个Operator实例对应一个State并发改变并发改变，State随着Key在实例间迁移并发改变时有多重重新分配方式可选（均匀分配、合并后每个得到全量）访问方式通过RuntimeContext访问（Rich Function）实现CheckpointedFunction或ListCheckpointed接口支持结构支持的数据结构（ValueState、ListState、ReducingState、AggregatingState、MapState）支持的数据结构（ListState） 4.2.1 Keyed State

在Flink Stream模型中，Datastream经过 keyBy的操作可以变为KeyedStream。

Keyed State是基于KeyedStream上的状态。这个状态是跟特定的key绑定的，对KeyedStream流上的每一个key，都对应一个state，如stream.keyBy(…)

KeyBy之后的State,可以理解为分区过的State，每个并行keyed Operator的每个实例的每个key都有一个Keyed State，即就是一个唯一的状态，由于每个key属于一个keyed Operator的并行实例，因此我们将其简单的理解为。

4.2.2 Operator State

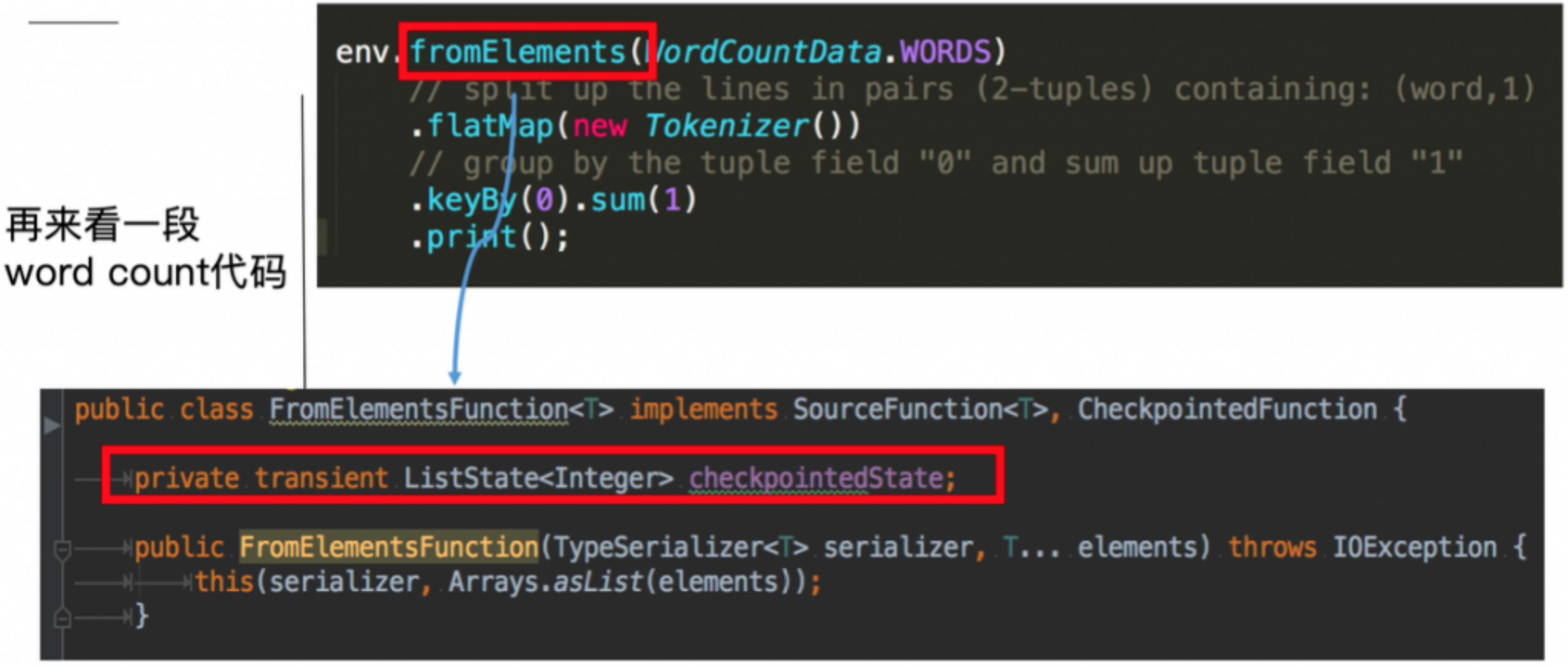

这里的fromElements会调用FromElementsFunction的类，其中就使用了类型为list state的operator state

Operator State又称为 non-keyed state，与Key无关的State，每一个 operator state都仅与一个operator的实例绑定。

Operator State 可以用于所有算子，但一般常用于 Source。

05 State存储结构

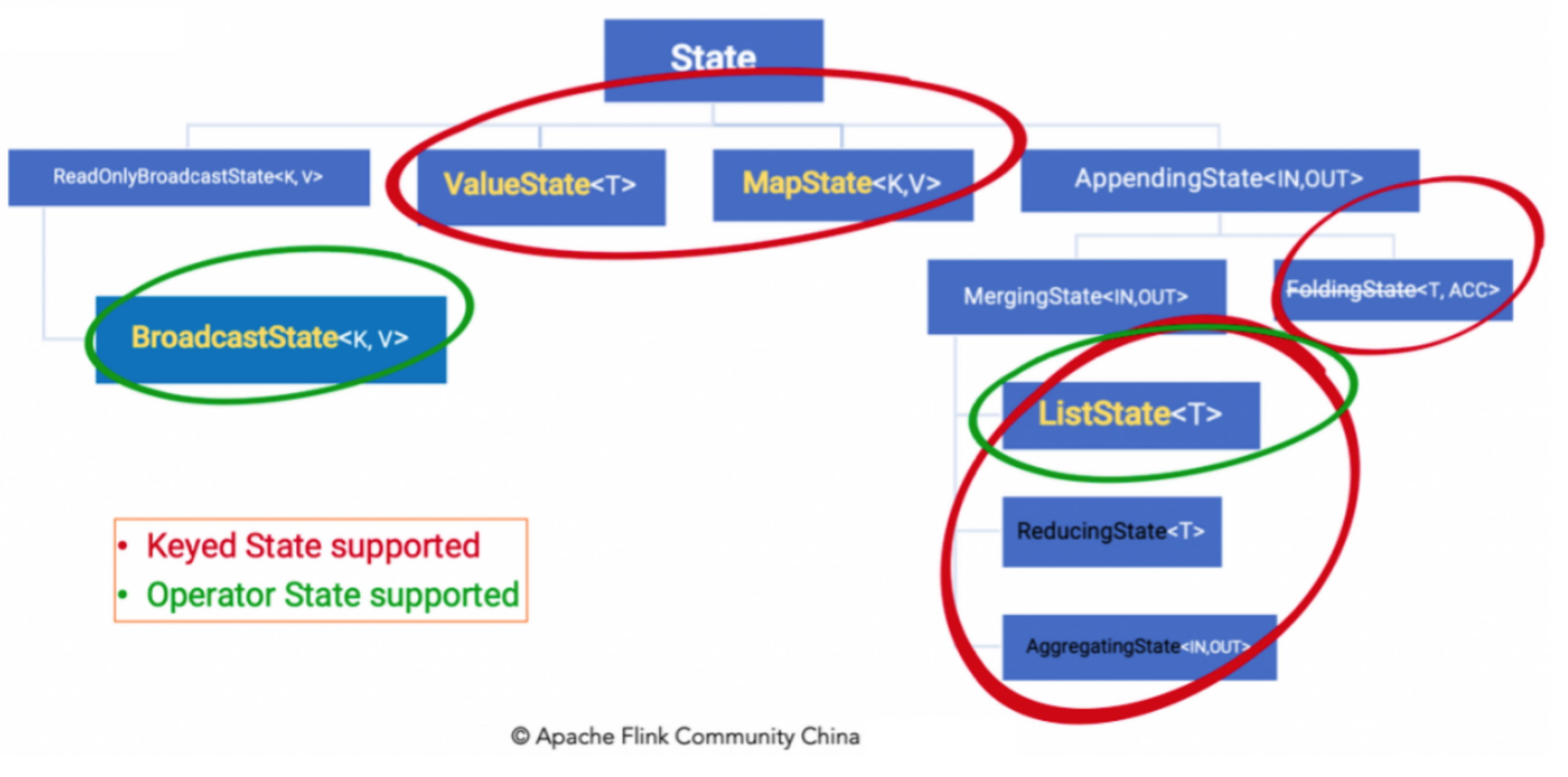

前面说过有状态计算其实就是需要考虑历史数据，而历史数据需要搞个地方存储起来，Flink为了方便不同分类的State的存储和管理，提供了如下的API/数据结构来存储State！

5.1 State API

Keyed State 通过 RuntimeContext 访问，这需要 Operator是一个RichFunction。

保存Keyed state的数据结构:

• ValueState:即类型为T的单值状态。这个状态与对应的key绑定，是最简单的状态了。它可以通过update方法更新状态值，通过value()方法获取状态值，如求按用户id统计用户交易总额
• ListState:即key上的状态值为一个列表。可以通过add方法往列表中附加值；也可以通过get()方法返回一个Iterable来遍历状态值，如统计按用户id统计用户经常登录的Ip
• ReducingState:这种状态通过用户传入的reduceFunction，每次调用add方法添加值的时候，会调用reduceFunction，最后合并到一个单一的状态值
• MapState:即状态值为一个map。用户通过put或putAll方法添加元素 需要注意的是，以上所述的State对象，仅仅用于与状态进行交互(更新、删除、清空等)，而真正的状态值，有可能是存在内存、磁盘、或者其他分布式存储系统中。相当于我们只是持有了这个状态的句柄
• Operator State：需要自己实现 CheckpointedFunction或 ListCheckpointed接口。保存Operator state的数据结构:（ListState，BroadcastState）

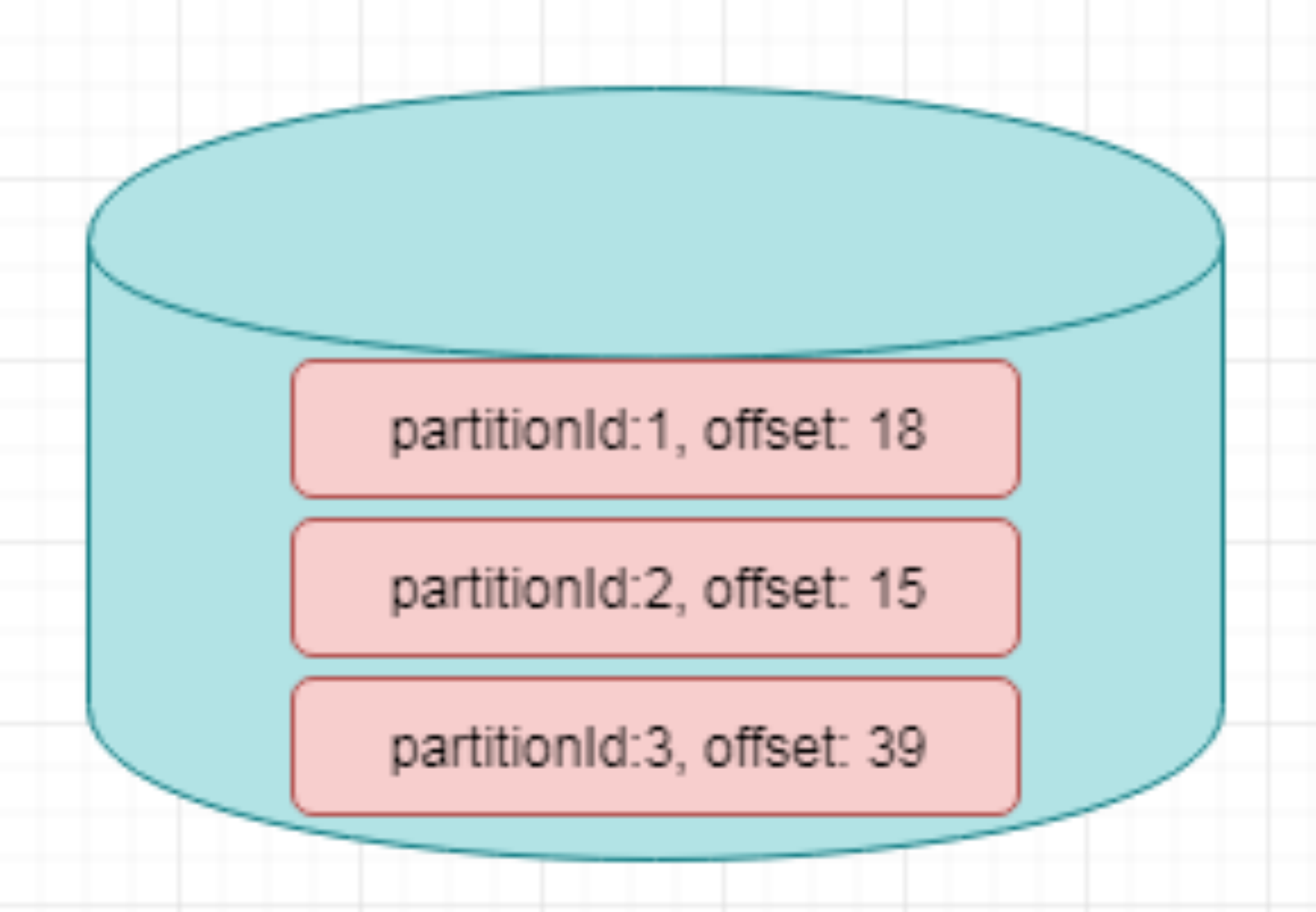

举例来说，Flink中的FlinkKafkaConsumer，就使用了operator state，它会在每个connector实例中，保存该实例中消费topic的所有(partition, offset)映射。

06 State 案例 6.1 Keyed State案例

参考：https://ci.apache.org/projects/flink/flink-docs-stable/dev/stream/state/state.html#using-managed-keyed-state

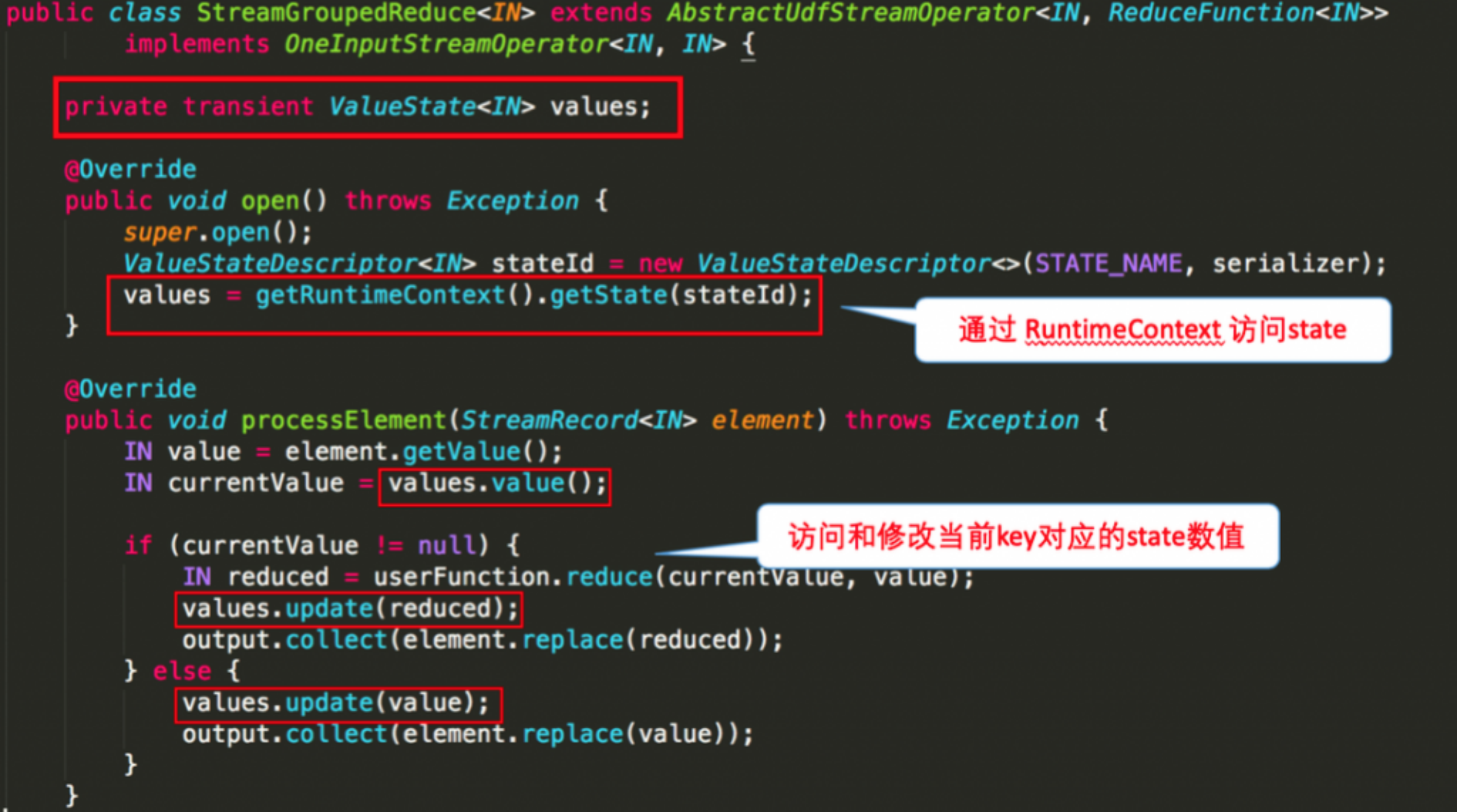

下图就 word count 的 sum 所使用的StreamGroupedReduce类为例讲解了如何在代码中使用 keyed state： 需求：使用KeyState中的ValueState获取数据中的最大值(实际中直接使用maxBy即可)

编码步骤：

//-1.定义一个状态用来存放最大值
private transient ValueState maxValueState;

//-2.创建一个状态描述符对象
ValueStateDescriptor descriptor = new ValueStateDescriptor("maxValueState", Long.class);

//-3.根据状态描述符获取State
maxValueState = getRuntimeContext().getState(maxValueStateDescriptor);

//-4.使用State
Long historyValue = maxValueState.value();
//判断当前值和历史值谁大
if (historyValue == null || currentValue > historyValue)

//-5.更新状态
maxValueState.update(currentValue);

示例代码：

/**
 * 使用KeyState中的ValueState获取流数据中的最大值(实际中直接使用maxBy即可)
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 12:13 上午
 */
public class KeyedState {

    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);//方便观察

        //2.Source
        DataStreamSource tupleDS = env.fromElements(
                Tuple2.of("北京", 1L),
                Tuple2.of("上海", 2L),
                Tuple2.of("北京", 6L),
                Tuple2.of("上海", 8L),
                Tuple2.of("北京", 3L),
                Tuple2.of("上海", 4L)
        );

        //3.Transformation
        //使用KeyState中的ValueState获取流数据中的最大值(实际中直接使用maxBy即可)
        //实现方式1:直接使用maxBy--开发中使用该方式即可
        //min只会求出最小的那个字段,其他的字段不管
        //minBy会求出最小的那个字段和对应的其他的字段
        //max只会求出最大的那个字段,其他的字段不管
        //maxBy会求出最大的那个字段和对应的其他的字段
        SingleOutputStreamOperator result = tupleDS.keyBy(t -> t.f0)
                .maxBy(1);

        //实现方式2:使用KeyState中的ValueState---学习测试时使用,或者后续项目中/实际开发中遇到复杂的Flink没有实现的逻辑,才用该方式!
        SingleOutputStreamOperator result2 = tupleDS.keyBy(t -> t.f0)
                .map(new RichMapFunction() {
                    //-1.定义状态用来存储最大值
                    private ValueState maxValueState = null;

                    @Override
                    public void open(Configuration parameters) throws Exception {
                        //-2.定义状态描述符:描述状态的名称和里面的数据类型
                        ValueStateDescriptor descriptor = new ValueStateDescriptor("maxValueState", Long.class);
                        //-3.根据状态描述符初始化状态
                        maxValueState = getRuntimeContext().getState(descriptor);
                    }

                    @Override
                    public Tuple3 map(Tuple2 value) throws Exception {
                        //-4.使用State,取出State中的最大值/历史最大值
                        Long historyMaxValue = maxValueState.value();
                        Long currentValue = value.f1;
                        if (historyMaxValue == null || currentValue > historyMaxValue) {
                            //5-更新状态,把当前的作为新的最大值存到状态中
                            maxValueState.update(currentValue);
                            return Tuple3.of(value.f0, currentValue, currentValue);
                        } else {
                            return Tuple3.of(value.f0, currentValue, historyMaxValue);
                        }
                    }
                });


        //4.Sink
        //result.print();
        result2.print();

        //5.execute
        env.execute();
    }
}

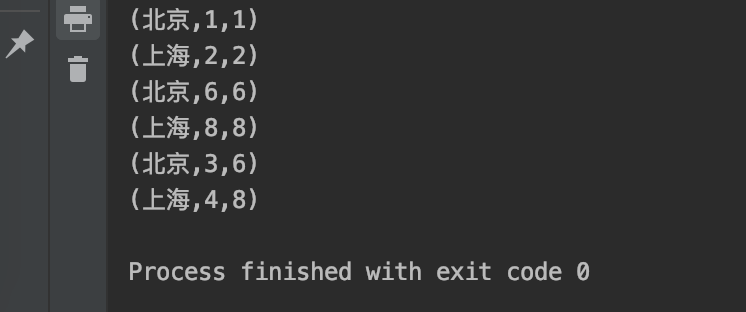

运行结果：

6.2 Operator State案例

参考：https://ci.apache.org/projects/flink/flink-docs-stable/dev/stream/state/state.html#using-managed-operator-state

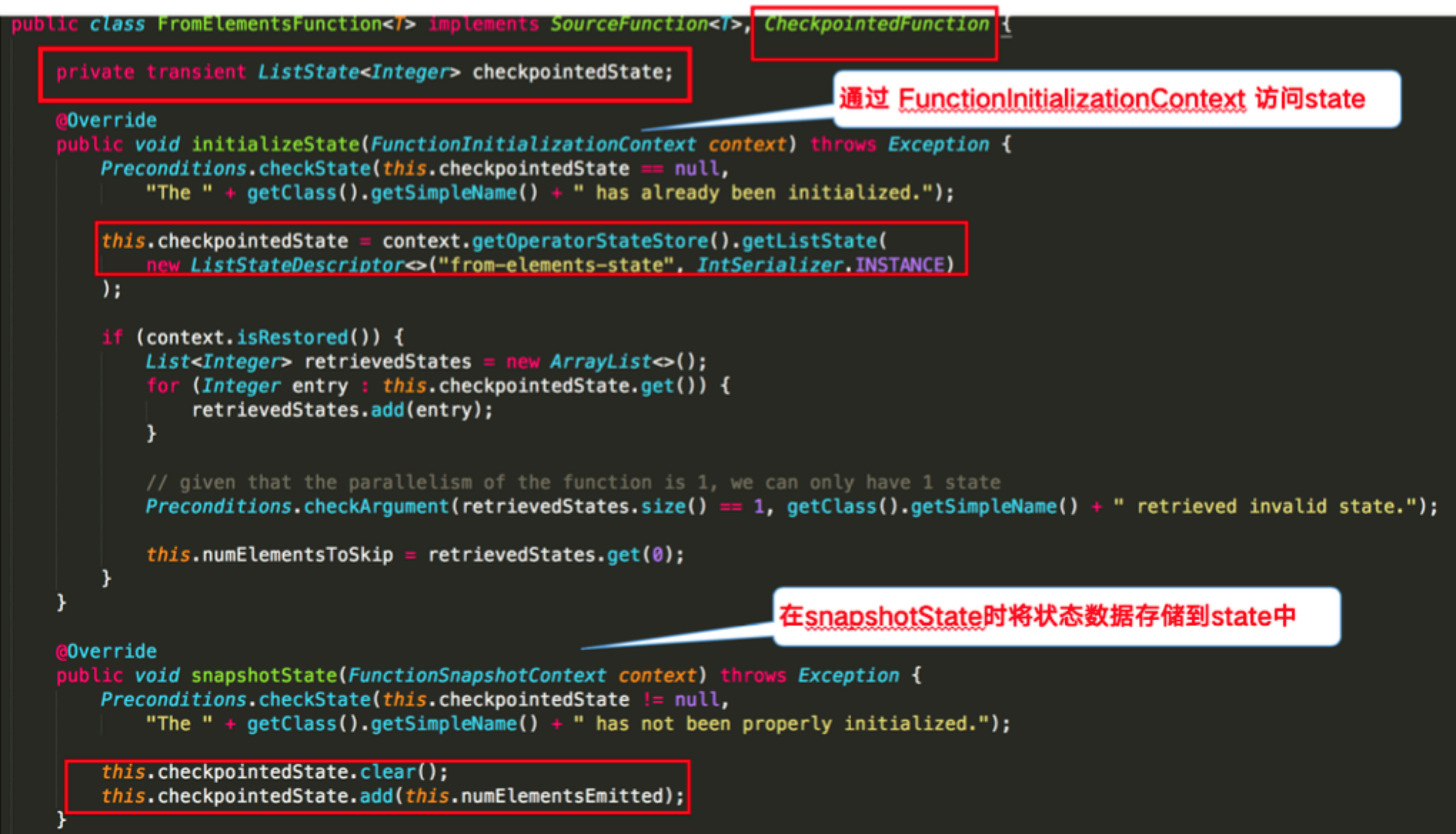

下图对 word count 示例中的FromElementsFunction类进行详解并分享如何在代码中使用operator state： 需求：使用ListState存储offset模拟Kafka的offset维护

编码步骤:

//-1.声明一个OperatorState来记录offset
private ListState offsetState = null;
private Long offset = 0L;

//-2.创建状态描述器
ListStateDescriptor descriptor = new ListStateDescriptor("offsetState", Long.class);

//-3.根据状态描述器获取State
offsetState = context.getOperatorStateStore().getListState(descriptor);

//-4.获取State中的值
Iterator iterator = offsetState.get().iterator();
if (iterator.hasNext()) {//迭代器中有值
    offset = iterator.next();//取出的值就是offset
}
offset += 1L;
ctx.collect("subTaskId:" + getRuntimeContext().getIndexOfThisSubtask() + ",当前的offset为:" + offset);
if (offset % 5 == 0) {//每隔5条消息,模拟一个异常

//-5.保存State到Checkpoint中
offsetState.clear();//清理内存中存储的offset到Checkpoint中

//-6.将offset存入State中
offsetState.add(offset);

示例代码:

/**
 * OperatorState
 *
 * @author : YangLinWei
 * @createTime: 2022/3/8 12:17 上午
 */
public class OperatorState {

    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

        //先直接使用下面的代码设置Checkpoint时间间隔和磁盘路径以及代码遇到异常后的重启策略,下午会学
        env.enableCheckpointing(1000);//每隔1s执行一次Checkpoint
        env.setStateBackend(new FsStateBackend("file:///D:/ckp"));
        env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
        env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
        //固定延迟重启策略: 程序出现异常的时候，重启2次，每次延迟3秒钟重启，超过2次，程序退出
        env.setRestartStrategy(RestartStrategies.fixedDelayRestart(2, 3000));

        //2.Source
        DataStreamSource sourceData = env.addSource(new MyKafkaSource());

        //3.Transformation
        //4.Sink
        sourceData.print();

        //5.execute
        env.execute();
    }

    /**
     * MyKafkaSource就是模拟的FlinkKafkaConsumer并维护offset
     */
    public static class MyKafkaSource extends RichParallelSourceFunction implements CheckpointedFunction {
        //-1.声明一个OperatorState来记录offset
        private ListState offsetState = null;
        private Long offset = 0L;
        private boolean flag = true;

        @Override
        public void initializeState(FunctionInitializationContext context) throws Exception {
            //-2.创建状态描述器
            ListStateDescriptor descriptor = new ListStateDescriptor("offsetState", Long.class);
            //-3.根据状态描述器初始化状态
            offsetState = context.getOperatorStateStore().getListState(descriptor);
        }

        @Override
        public void run(SourceContext ctx) throws Exception {
            //-4.获取并使用State中的值
            Iterator iterator = offsetState.get().iterator();
            if (iterator.hasNext()) {
                offset = iterator.next();
            }
            while (flag) {
                offset += 1;
                int id = getRuntimeContext().getIndexOfThisSubtask();
                ctx.collect("分区:" + id + "消费到的offset位置为:" + offset);//1 2 3 4 5 6
                //Thread.sleep(1000);
                TimeUnit.SECONDS.sleep(2);
                if (offset % 5 == 0) {
                    System.out.println("程序遇到异常了.....");
                    throw new Exception("程序遇到异常了.....");
                }
            }
        }

        @Override
        public void cancel() {
            flag = false;
        }

        /**
         * 下面的snapshotState方法会按照固定的时间间隔将State信息存储到Checkpoint/磁盘中,也就是在磁盘做快照!
         */
        @Override
        public void snapshotState(FunctionSnapshotContext context) throws Exception {
            //-5.保存State到Checkpoint中
            offsetState.clear();//清理内存中存储的offset到Checkpoint中
            //-6.将offset存入State中
            offsetState.add(offset);
        }
    }
}

运行结果：

07 文末

本文主要讲解了Flink高级API里面的状态管理，谢谢大家的阅读，本文完！
