Flink教程（21）- Flink高级特性（End-to-End Exactly-Once）

01 引言

在前面的博客，我们学习了Flink的双流join了，有兴趣的同学可以参阅下：

• 《Flink教程（01）- Flink知识图谱》
• 《Flink教程（02）- Flink入门》
• 《Flink教程（03）- Flink环境搭建》
• 《Flink教程（04）- Flink入门案例》
• 《Flink教程（05）- Flink原理简单分析》
• 《Flink教程（06）- Flink批流一体API（Source示例）》
• 《Flink教程（07）- Flink批流一体API（Transformation示例）》
• 《Flink教程（08）- Flink批流一体API（Sink示例）》
• 《Flink教程（09）- Flink批流一体API（Connectors示例）》
• 《Flink教程（10）- Flink批流一体API（其它）》
• 《Flink教程（11）- Flink高级API（Window）》
• 《Flink教程（12）- Flink高级API（Time与Watermaker）》
• 《Flink教程（13）- Flink高级API（状态管理）》
• 《Flink教程（14）- Flink高级API（容错机制）》
• 《Flink教程（15）- Flink高级API（并行度）》
• 《Flink教程（16）- Flink Table与SQL》
• 《Flink教程（17）- Flink Table与SQL（案例与SQL算子）》
• 《Flink教程（18）- Flink阶段总结》
• 《Flink教程（19）- Flink高级特性（BroadcastState）》
• 《Flink教程（20）- Flink高级特性（双流Join）》

本文主要讲解Flink的高级特性其中之一的双流End-to-End Exactly-Once，即端到端的精确一次”语义。

02 流处理的数据处理语义

对于批处理，fault-tolerant（容错性）很容易做，失败只需要replay，就可以完美做到容错。

对于流处理，数据流本身是动态，没有所谓的开始或结束，虽然可以replay buffer的部分数据，但fault-tolerant做起来会复杂的多

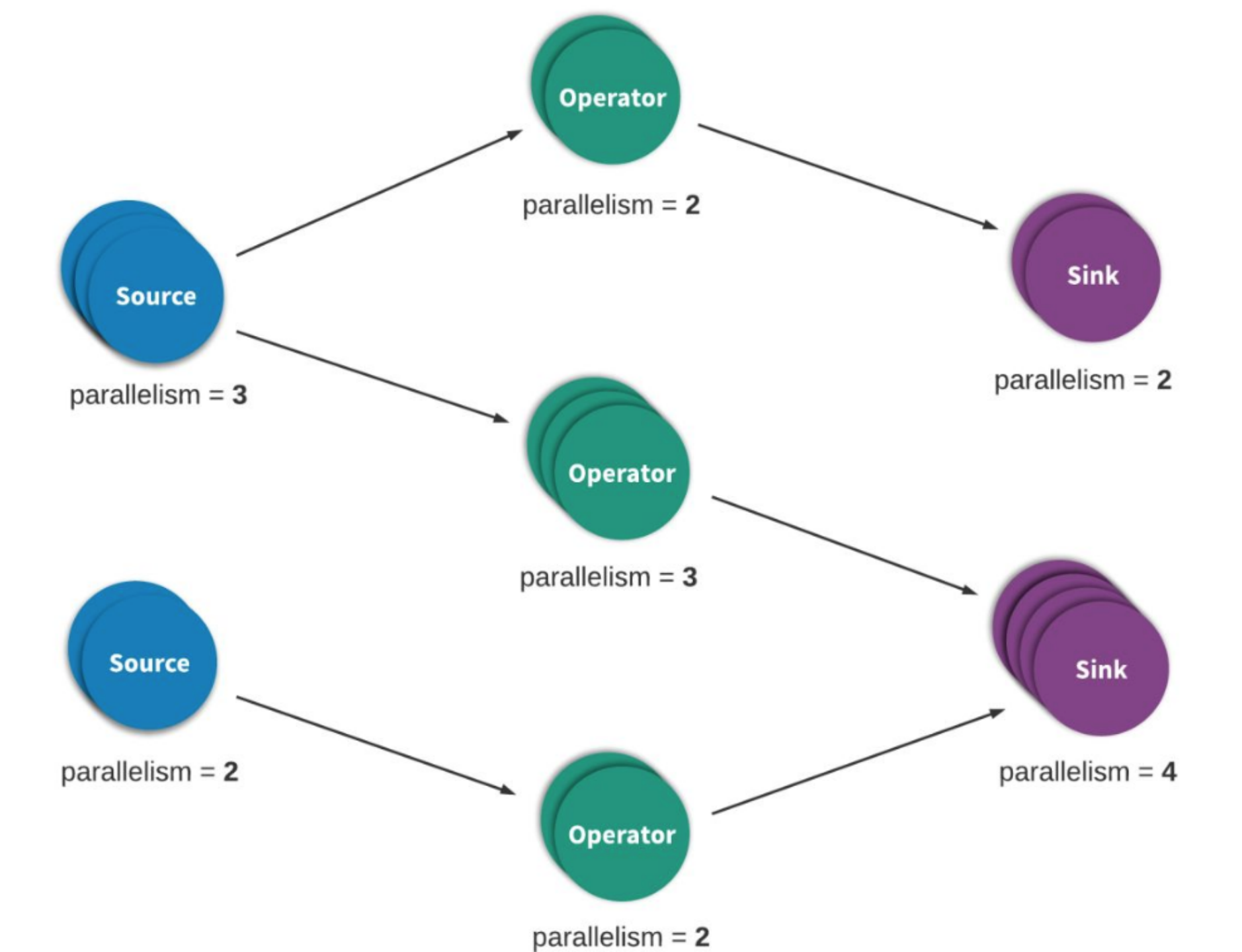

流处理（有时称为事件处理）可以简单地描述为是对无界数据或事件的连续处理。流或事件处理应用程序可以或多或少地被描述为有向图，并且通常被描述为有向无环图（DAG）。在这样的图中，每个边表示数据或事件流，每个顶点表示运算符，会使用程序中定义的逻辑处理来自相邻边的数据或事件。有两种特殊类型的顶点，通常称为 sources 和 sinks。sources读取外部数据/事件到应用程序中，而 sinks 通常会收集应用程序生成的结果。下图是流式应用程序的示例。有如下特点：

分布式情况下是由多个Source(读取数据)节点、多个Operator(数据处理)节点、多个Sink(输出)节点构成

每个节点的并行数可以有差异，且每个节点都有可能发生故障

对于数据正确性最重要的一点，就是当发生故障时，是怎样容错与恢复的。

流处理引擎通常为应用程序提供了三种数据处理语义：最多一次、至少一次和精确一次。

如下是对这些不同处理语义的宽松定义(一致性由弱到强)：

At most noce  3) {
                        System.out.println("出bug了...");
                        throw new RuntimeException("出bug了...");
                    }
                    out.collect(Tuple2.of(word, 1));
                }
            }
        });
        //3.2分组
        //注意:批处理的分组是groupBy,流处理的分组是keyBy
        KeyedStream groupedDS = wordAndOneDS.keyBy(0);
        //3.3聚合
        SingleOutputStreamOperator aggResult = groupedDS.sum(1);
        //3.4将聚合结果转为自定义的字符串格式
        SingleOutputStreamOperator result = (SingleOutputStreamOperator) aggResult.map(new RichMapFunction() {
            @Override
            public String map(Tuple2 value) throws Exception {
                return value.f0 + ":::" + value.f1;
            }
        });

        //4.sink
        //result.print();
        Properties props_sink = new Properties();
        props_sink.setProperty("bootstrap.servers", "node1:9092");
        props_sink.setProperty("transaction.timeout.ms", 1000 * 5 + "");//设置事务超时时间，也可在kafka配置中设置
        /*FlinkKafkaProducer kafkaSink0 = new FlinkKafkaProducer(
                "flink_kafka",
                new SimpleStringSchema(),
                props_sink);*/
        FlinkKafkaProducer kafkaSink = new FlinkKafkaProducer(
                "flink_kafka2",
                new KeyedSerializationSchemaWrapper(new SimpleStringSchema()),
                props_sink,
                FlinkKafkaProducer.Semantic.EXACTLY_ONCE
        );
        result.addSink(kafkaSink);

        //5.execute
        env.execute();
        //测试:
        //1.创建主题 /export/server/kafka/bin/kafka-topics.sh --zookeeper node1:2181 --create --replication-factor 2 --partitions 3 --topic flink_kafka2
        //2.开启控制台生产者 /export/server/kafka/bin/kafka-console-producer.sh --broker-list node1:9092 --topic flink_kafka
        //3.开启控制台消费者 /export/server/kafka/bin/kafka-console-consumer.sh --bootstrap-server node1:9092 --topic flink_kafka2
    }
}

5.2 Flink+MySQL实现End-to-End Exactly-Once

需求：

1. checkpoint每10s进行一次，此时用FlinkKafkaConsumer实时消费kafka中的消息
2. 消费并处理完消息后，进行一次预提交数据库的操作
3. 如果预提交没有问题，10s后进行真正的插入数据库操作，如果插入成功，进行一次checkpoint，flink会自动记录消费的offset，可以将checkpoint保存的数据放到hdfs中
4. 如果预提交出错，比如在5s的时候出错了，此时Flink程序就会进入不断的重启中，重启的策略可以在配置中设置，checkpoint记录的还是上一次成功消费的offset，因为本次消费的数据在checkpoint期间，消费成功，但是预提交过程中失败了
5. 注意此时数据并没有真正的执行插入操作，因为预提交（preCommit）失败，提交（commit）过程也不会发生。等将异常数据处理完成之后，再重新启动这个Flink程序，它会自动从上一次成功的checkpoint中继续消费数据，以此来达到Kafka到Mysql的Exactly-Once。

代码1：

/**
 * @author : YangLinWei
 * @createTime: 2022/3/8 11:42 下午
 */
public class Kafka_Flink_MySQL_EndToEnd_ExactlyOnce {
    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);//方便测试
        env.enableCheckpointing(10000);
        env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
        env.getCheckpointConfig().setMinPauseBetweenCheckpoints(1000);
        //env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
        env.setStateBackend(new FsStateBackend("file:///D:/ckp"));

        //2.Source
        String topic = "flink_kafka";
        Properties props = new Properties();
        props.setProperty(CommonClientConfigs.BOOTSTRAP_SERVERS_CONFIG, "node1:9092");
        props.setProperty("group.id", "flink");
        props.setProperty("auto.offset.reset", "latest");//如果有记录偏移量从记录的位置开始消费,如果没有从最新的数据开始消费
        props.setProperty("flink.partition-discovery.interval-millis", "5000");//开一个后台线程每隔5s检查Kafka的分区状态
        FlinkKafkaConsumer kafkaSource = new FlinkKafkaConsumer("topic_in", new JSONKeyValueDeserializationSchema(true), props);

        kafkaSource.setStartFromGroupOffsets();//从group offset记录的位置位置开始消费,如果kafka broker 端没有该group信息，会根据"auto.offset.reset"的设置来决定从哪开始消费
        kafkaSource.setCommitOffsetsOnCheckpoints(true);//Flink执行Checkpoint的时候提交偏移量(一份在Checkpoint中,一份在Kafka的默认主题中__comsumer_offsets(方便外部监控工具去看))

        DataStreamSource kafkaDS = env.addSource(kafkaSource);

        //3.transformation

        //4.Sink
        kafkaDS.addSink(new MySqlTwoPhaseCommitSink()).name("MySqlTwoPhaseCommitSink");

        //5.execute
        env.execute();
    }
}

/**
 * 自定义kafka to mysql，继承TwoPhaseCommitSinkFunction,实现两阶段提交。
 * 功能：保证kafak to mysql 的Exactly-Once
 * CREATE TABLE `t_test` (
 * `id` bigint(20) NOT NULL AUTO_INCREMENT,
 * `value` varchar(255) DEFAULT NULL,
 * `insert_time` datetime DEFAULT NULL,
 * PRIMARY KEY (`id`)
 * ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4
 */
class MySqlTwoPhaseCommitSink extends TwoPhaseCommitSinkFunction {

    public MySqlTwoPhaseCommitSink() {
        super(new KryoSerializer(Connection.class, new ExecutionConfig()), VoidSerializer.INSTANCE);
    }

    /**
     * 执行数据入库操作
     */
    @Override
    protected void invoke(Connection connection, ObjectNode objectNode, Context context) throws Exception {
        System.err.println("start invoke.......");
        String date = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date());
        System.err.println("===>date:" + date + " " + objectNode);
        String value = objectNode.get("value").toString();
        String sql = "insert into `t_test` (`value`,`insert_time`) values (?,?)";
        PreparedStatement ps = connection.prepareStatement(sql);
        ps.setString(1, value);
        ps.setTimestamp(2, new Timestamp(System.currentTimeMillis()));
        //执行insert语句
        ps.execute();
        //手动制造异常
        if (Integer.parseInt(value) == 15) System.out.println(1 / 0);
    }

    /**
     * 获取连接，开启手动提交事务（getConnection方法中）
     */
    @Override
    protected Connection beginTransaction() throws Exception {
        String url = "jdbc:mysql://localhost:3306/bigdata?useUnicode=true&characterEncoding=UTF-8&zeroDateTimeBehavior=convertToNull&useSSL=false&autoReconnect=true";
        Connection connection = DBConnectUtil.getConnection(url, "root", "root");
        System.err.println("start beginTransaction......." + connection);
        return connection;
    }

    /**
     * 预提交，这里预提交的逻辑在invoke方法中
     */
    @Override
    protected void preCommit(Connection connection) throws Exception {
        System.err.println("start preCommit......." + connection);

    }

    /**
     * 如果invoke执行正常则提交事务
     */
    @Override
    protected void commit(Connection connection) {
        System.err.println("start commit......." + connection);
        DBConnectUtil.commit(connection);

    }

    @Override
    protected void recoverAndCommit(Connection connection) {
        System.err.println("start recoverAndCommit......." + connection);

    }

    @Override
    protected void recoverAndAbort(Connection connection) {
        System.err.println("start abort recoverAndAbort......." + connection);
    }

    /**
     * 如果invoke执行异常则回滚事务，下一次的checkpoint操作也不会执行
     */
    @Override
    protected void abort(Connection connection) {
        System.err.println("start abort rollback......." + connection);
        DBConnectUtil.rollback(connection);
    }
}

class DBConnectUtil {
    /**
     * 获取连接
     */
    public static Connection getConnection(String url, String user, String password) throws SQLException {
        Connection conn = null;
        conn = DriverManager.getConnection(url, user, password);
        //设置手动提交
        conn.setAutoCommit(false);
        return conn;
    }

    /**
     * 提交事务
     */
    public static void commit(Connection conn) {
        if (conn != null) {
            try {
                conn.commit();
            } catch (SQLException e) {
                e.printStackTrace();
            } finally {
                close(conn);
            }
        }
    }

    /**
     * 事务回滚
     */
    public static void rollback(Connection conn) {
        if (conn != null) {
            try {
                conn.rollback();
            } catch (SQLException e) {
                e.printStackTrace();
            } finally {
                close(conn);
            }
        }
    }

    /**
     * 关闭连接
     */
    public static void close(Connection conn) {
        if (conn != null) {
            try {
                conn.close();
            } catch (SQLException e) {
                e.printStackTrace();
            }
        }
    }
}

代码2：

/**
 * @author : YangLinWei
 * @createTime: 2022/3/8 11:44 下午
 */
public class DataProducer {
    public static void main(String[] args) throws InterruptedException {
        Properties props = new Properties();
        props.put("bootstrap.servers", "node1:9092");
        props.put("key.serializer", "org.apache.kafka.common.serialization.StringSerializer");
        props.put("value.serializer", "org.apache.kafka.common.serialization.StringSerializer");
        Producer producer = new org.apache.kafka.clients.producer.KafkaProducer(props);

        try {
            for (int i = 1; i
