Prometheus Operator

01 引言

为了在Kubernetes能够方便的管理和部署Prometheus，我们使用ConfigMap管理Prometheus配置文件。

如果每次对Prometheus配置文件进行升级时，我们需要手动移除已经运行的Pod实例，从而让Kubernetes可以使用最新的配置文件创建Prometheus，当应用实例的数量更多时，通过手动的方式部署和升级Prometheus过程繁琐并且效率低下。

问题：从本质上来讲Prometheus属于是典型的有状态应用，而其有包含了一些自身特有的运维管理和配置管理方式，而这些都无法通过Kubernetes原生提供的应用管理概念实现自动化。

解决方案：为了简化这类应用程序的管理复杂度，CoreOS率先引入了Operator的概念，并且首先推出了针对在Kubernetes下运行和管理Etcd的Etcd Operator，并随后推出了Prometheus Operator。

02 初识Prometheus Operator 2.1 什么是Prometheus Operator?

Operator：就是针对管理特定应用程序的，在Kubernetes基本的Resource和Controller的概念上，以扩展Kubernetes api的形式，帮助用户创建，配置和管理复杂的有状态应用程序，从而实现特定应用程序的常见操作以及运维自动化。

在Kubernetes中我们使用:

• Deployment、DamenSet，StatefulSet来管理应用Workload；
• 使用Service，Ingress来管理应用的访问方式；
• 使用ConfigMap和Secret来管理应用配置；
• 在集群中对这些资源的创建，更新，删除的动作都会被转换为事件(Event)，Kubernetes的Controller Manager负责监听这些事件并触发相应的任务来满足用户的期望。这种方式我们成为声明式，用户只需要关心应用程序的最终状态，其它的都通过Kubernetes来帮助我们完成，通过这种方式可以大大简化应用的配置管理复杂度。

实现核心点：除了这些原生的Resource资源以外，Kubernetes还允许用户添加自己的自定义资源(Custom Resource)，并且通过实现自定义Controller来实现对Kubernetes的扩展。

如下所示，是Prometheus Operator的架构示意图： 上图有两个概念：

• Prometheus：本质就是一组用户自定义的CRD资源以及Controller的实现。
• Prometheus Operator负责监听这些自定义资源的变化，并且根据这些资源的定义自动化的完成如Prometheus Server自身以及配置的自动化管理工作。

2.2 Prometheus Operator能做什么？

要了解Prometheus Operator能做什么，其实就是要了解Prometheus Operator为我们提供了哪些自定义的Kubernetes资源，列出了Prometheus Operator目前提供的️4类资源：

• Prometheus：声明式创建和管理Prometheus Server实例；
• ServiceMonitor：负责声明式的管理监控配置；
• PrometheusRule：负责声明式的管理告警配置；
• Alertmanager：声明式的创建和管理Alertmanager实例。

简言之，Prometheus Operator能够帮助用户自动化的创建以及管理Prometheus Server以及其相应的配置。

03 在Kubernetes集群中部署Prometheus Operator 3.1 下载

在Kubernetes中安装Prometheus Operator非常简单，用户可以从以下地址中过去Prometheus Operator的源码：

git clone https://github.com/coreos/prometheus-operator.git

3.2 配置

这里，我们为Promethues Operator创建一个单独的命名空间monitoring：

kubectl create namespace monitoring

由于需要对Prometheus Operator进行RBAC授权，而默认的bundle.yaml中使用了default命名空间，因此，在安装Prometheus Operator之前需要先替换一下bundle.yaml文件中所有namespace定义，由default修改为monitoring，通过运行以下命令安装Prometheus Operator的Deployment实例：

$ kubectl -n monitoring apply -f bundle.yaml
clusterrolebinding.rbac.authorization.k8s.io/prometheus-operator created
clusterrole.rbac.authorization.k8s.io/prometheus-operator created
deployment.apps/prometheus-operator created
serviceaccount/prometheus-operator created
service/prometheus-operator created

Prometheus Operator通过Deployment的形式进行部署，目的是让Prometheus Operator能够监听和管理Kubernetes资源同时也创建了单独的ServiceAccount以及相关的授权动作。

查看Prometheus Operator部署状态，以确保已正常运行：

$ kubectl -n monitoring get pods
NAME                                   READY     STATUS    RESTARTS   AGE
prometheus-operator-6db8dbb7dd-2hz55   1/1       Running   0          19s

04 Prometheus Operator的使用 4.1 Operator管理Prometheus 4.1.1 创建Prometheus实例

当集群中已经安装Prometheus Operator之后，对于部署Prometheus Server实例就变成了声明一个Prometheus资源，如下所示，我们在Monitoring命名空间下创建一个Prometheus实例：

apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  name: inst
  namespace: monitoring
spec:
  resources:
    requests:
      memory: 400Mi

将以上内容保存到prometheus-inst.yaml文件，并通过kubectl进行创建：

$ kubectl create -f prometheus-inst.yaml
prometheus.monitoring.coreos.com/inst-1 created

此时，查看monitoring命名空间下的statefulsets资源，可以看到Prometheus Operator自动通过Statefulset创建的Prometheus实例：

$ kubectl -n monitoring get statefulsets
NAME              DESIRED   CURRENT   AGE
prometheus-inst   1         1         1m

查看Pod实例：

$ kubectl -n monitoring get pods
NAME                                   READY     STATUS    RESTARTS   AGE
prometheus-inst-0                      3/3       Running   1          1m
prometheus-operator-6db8dbb7dd-2hz55   1/1       Running   0          45m

通过port-forward访问Prometheus实例:

$ kubectl -n monitoring port-forward statefulsets/prometheus-inst 9090:9090

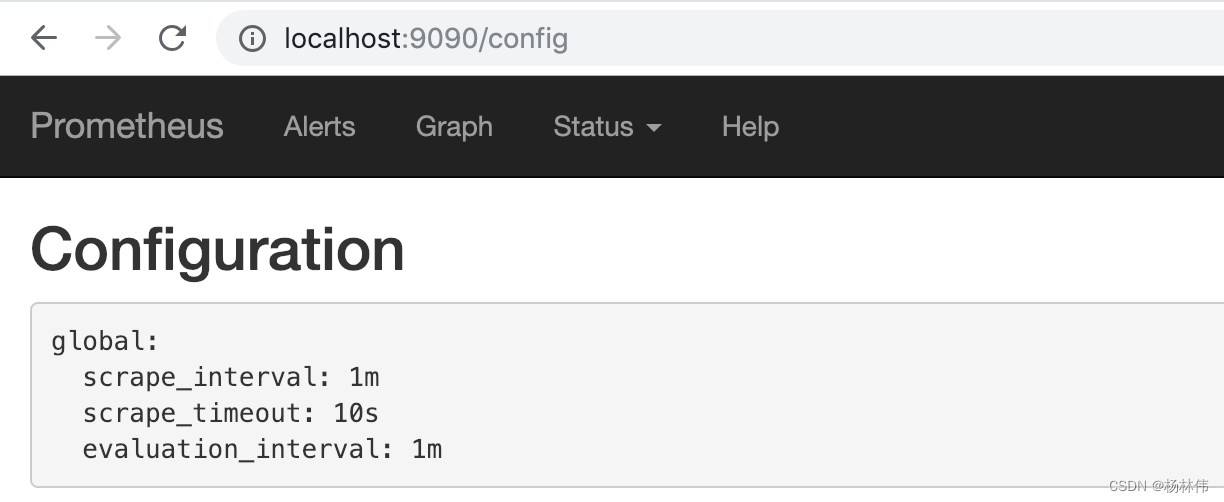

通过http://localhost:9090可以在本地直接打开Prometheus Operator创建的Prometheus实例，查看配置信息，可以看到目前Operator创建了只包含基本配置的Prometheus实例：

4.1.2 使用ServiceMonitor管理监控配置

修改监控配置项也是Prometheus下常用的运维操作之一，为了能够自动化的管理Prometheus的配置，Prometheus Operator使用了 自定义资源类型ServiceMonitor 来描述监控对象的信息。

这里我们首先在集群中部署一个示例应用，将以下内容保存到example-app.yaml，并使用kubectl命令行工具创建：

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: example-app
spec:
  replicas: 3
  template:
    metadata:
      labels:
        app: example-app
    spec:
      containers:
      - name: example-app
        image: fabxc/instrumented_app
        ports:
        - name: web
          containerPort: 8080

示例应用会通过Deployment创建3个Pod实例:

$ kubectl get pods
NAME                        READY     STATUS    RESTARTS   AGE
example-app-94c8bc8-l27vx   2/2       Running   0          1m
example-app-94c8bc8-lcsrm   2/2       Running   0          1m
example-app-94c8bc8-n6wp5   2/2       Running   0          1m

实例对象通过Service暴露应用访问信息

kind: Service
apiVersion: v1
metadata:
  name: example-app
  labels:
    app: example-app
spec:
  selector:
    app: example-app
  ports:
  - name: web
    port: 8080

在本地同样通过port-forward访问任意Pod实例:

$ kubectl port-forward deployments/example-app 8080:8080

访问本地的http://localhost:8080/metrics实例应用程序会返回以下样本数据：

# TYPE codelab_api_http_requests_in_progress gauge
codelab_api_http_requests_in_progress 3
# HELP codelab_api_request_duration_seconds A histogram of the API HTTP request durations in seconds.
# TYPE codelab_api_request_duration_seconds histogram
codelab_api_request_duration_seconds_bucket{method="GET",path="/api/bar",status="200",le="0.0001"} 0

为了能够让Prometheus能够采集部署在Kubernetes下应用的监控数据，在原生的Prometheus配置方式中，我们在Prometheus配置文件中定义单独的Job，同时使用kubernetes_sd定义整个服务发现过程。

而在Prometheus Operator中，则可以直接声明一个ServiceMonitor对象，如下所示：

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: example-app
  namespace: monitoring
  labels:
    team: frontend
spec:
  namespaceSelector:
    matchNames:
    - default
  selector:
    matchLabels:
      app: example-app
  endpoints:
  - port: web

通过定义selector中的标签定义选择监控目标的Pod对象，同时在endpoints中指定port名称为web的端口。默认情况下ServiceMonitor和监控对象必须是在相同Namespace下的。

在本示例中由于Prometheus是部署在Monitoring命名空间下，因此为了能够关联default命名空间下的example对象，需要使用namespaceSelector定义让其可以跨命名空间关联ServiceMonitor资源。

保存以上内容到example-app-service-monitor.yaml文件中，并通过kubectl创建：

$ kubectl create -f example-app-service-monitor.yaml
servicemonitor.monitoring.coreos.com/example-app created

如果希望ServiceMonitor可以关联任意命名空间下的标签，则通过以下方式定义：

spec:
  namespaceSelector:
    any: true

如果监控的Target对象启用了BasicAuth认证，那在定义ServiceMonitor对象时，可以使用endpoints配置中定义basicAuth如下所示：

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: example-app
  namespace: monitoring
  labels:
    team: frontend
spec:
  namespaceSelector:
    matchNames:
    - default
  selector:
    matchLabels:
      app: example-app
  endpoints:
  - basicAuth:
      password:
        name: basic-auth
        key: password
      username:
        name: basic-auth
        key: user
    port: web

其中basicAuth中关联了名为basic-auth的Secret对象，用户需要手动将认证信息保存到Secret中:

apiVersion: v1
kind: Secret
metadata:
  name: basic-auth
data:
  password: dG9vcg== # base64编码后的密码
  user: YWRtaW4= # base64编码后的用户名
type: Opaque

4.1.3 关联Promethues与ServiceMonitor

为了能够让Prometheus关联到ServiceMonitor，需要在Pormtheus定义中使用serviceMonitorSelector，我们可以通过标签选择当前Prometheus需要监控的ServiceMonitor对象，修改prometheus-inst.yaml中Prometheus的定义如下所示：

apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  name: inst
  namespace: monitoring
spec:
  serviceMonitorSelector:
    matchLabels:
      team: frontend
  resources:
    requests:
      memory: 400Mi

将对Prometheus的变更应用到集群中：

$ kubectl -n monitoring apply -f prometheus-inst.yaml

此时，如果查看Prometheus配置信息，我们会惊喜的发现Prometheus中配置文件自动包含了一条名为monitoring/example-app/0的Job配置：

global:
  scrape_interval: 30s
  scrape_timeout: 10s
  evaluation_interval: 30s
  external_labels:
    prometheus: monitoring/inst
    prometheus_replica: prometheus-inst-0
alerting:
  alert_relabel_configs:
  - separator: ;
    regex: prometheus_replica
    replacement: $1
    action: labeldrop
rule_files:
- /etc/prometheus/rules/prometheus-inst-rulefiles-0/*.yaml
scrape_configs:
- job_name: monitoring/example-app/0
  scrape_interval: 30s
  scrape_timeout: 10s
  metrics_path: /metrics
  scheme: http
  kubernetes_sd_configs:
  - role: endpoints
    namespaces:
      names:
      - default
  relabel_configs:
  - source_labels: [__meta_kubernetes_service_label_app]
    separator: ;
    regex: example-app
    replacement: $1
    action: keep
  - source_labels: [__meta_kubernetes_endpoint_port_name]
    separator: ;
    regex: web
    replacement: $1
    action: keep
  - source_labels: [__meta_kubernetes_endpoint_address_target_kind, __meta_kubernetes_endpoint_address_target_name]
    separator: ;
    regex: Node;(.*)
    target_label: node
    replacement: ${1}
    action: replace
  - source_labels: [__meta_kubernetes_endpoint_address_target_kind, __meta_kubernetes_endpoint_address_target_name]
    separator: ;
    regex: Pod;(.*)
    target_label: pod
    replacement: ${1}
    action: replace
  - source_labels: [__meta_kubernetes_namespace]
    separator: ;
    regex: (.*)
    target_label: namespace
    replacement: $1
    action: replace
  - source_labels: [__meta_kubernetes_service_name]
    separator: ;
    regex: (.*)
    target_label: service
    replacement: $1
    action: replace
  - source_labels: [__meta_kubernetes_pod_name]
    separator: ;
    regex: (.*)
    target_label: pod
    replacement: $1
    action: replace
  - source_labels: [__meta_kubernetes_service_name]
    separator: ;
    regex: (.*)
    target_label: job
    replacement: ${1}
    action: replace
  - separator: ;
    regex: (.*)
    target_label: endpoint
    replacement: web
    action: replace

不过，如果细心的读者可能会发现，虽然Job配置有了，但是Prometheus的Target中并没包含任何的监控对象。查看Prometheus的Pod实例日志，可以看到如下信息：

level=error ts=2018-12-15T12:52:48.452108433Z caller=main.go:240 component=k8s_client_runtime err="github.com/prometheus/prometheus/discovery/kubernetes/kubernetes.go:300: Failed to list *v1.Endpoints: endpoints is forbidden: User
