flink实现protobuf format（超详细）

01 引言

Flink项目目前是没有实现protobuf格式的，目前Flink相关的开发者正在开发，详情可以参考：https://github.com/maosuhan/flink/tree/feature/flink-pb-format

本文来讲讲如何实现Flink的protobuf。

02 protobuf概述

概念：protobuf (protocol buffer) 是谷歌内部的混合语言数据标准。通过将结构化的数据进行序列化(串行化)，用于通讯协议、数据存储等领域和语言无关、平台无关、可扩展的序列化结构数据格式。

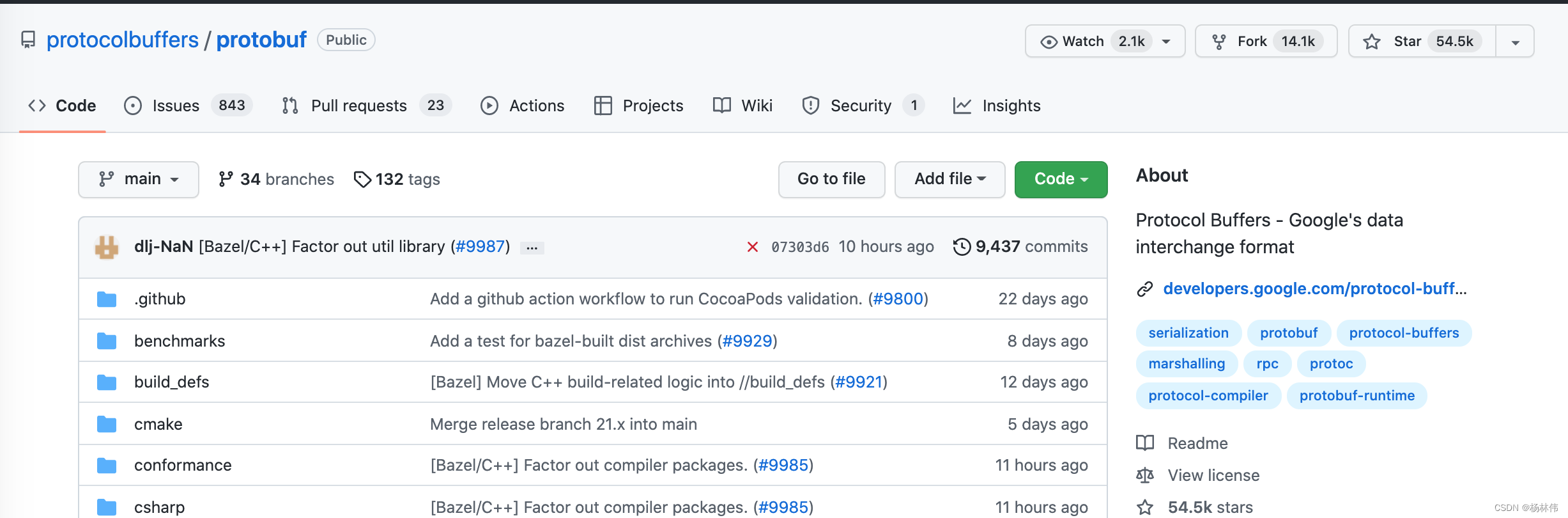

protobuf github 地址：https://github.com/protocolbuffers/protobuf 从上图可以看到protobuf很火，因此很有必要去学习它。

2.1 protobuf优缺点

既然知道protbuf很火，那它有什么优势呢？简单概括如下：

性能方面

• 序列化后，数据大小可缩小3倍
• 序列化速度快
• 传输速度快

使用方面

• 使用简单：proto编译器自动进行序列化和反序列化
• 维护成本低：多平台只需要维护一套对象协议文件，即.proto文件
• 可扩展性好：不必破坏旧的数据格式，就能对数据结构进行更新
• 加密性好：http传输内容抓包只能抓到字节数据

使用范围

• 跨平台、跨语言、可扩展性强

既然有优点，那么是否有缺点呢？当然有的，先来看看怎么使用protobuf。

2.2 protobuf使用

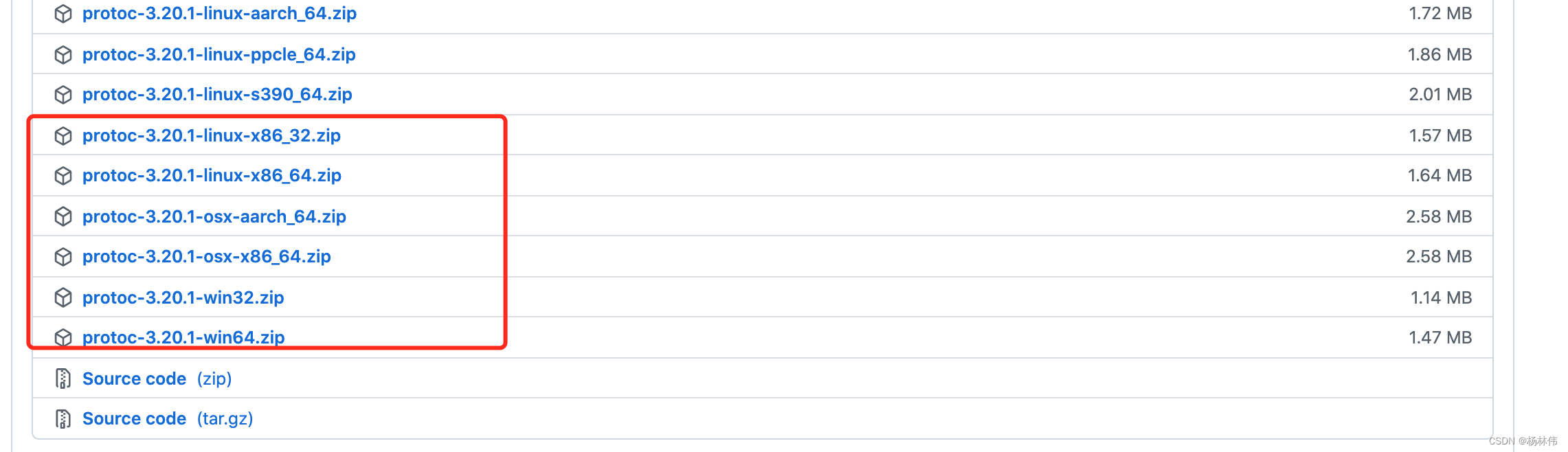

首先需要下载protobuf客户端，直接在github仓库下载即可：https://github.com/protocolbuffers/protobuf/releases/tag/v3.20.1 下载完后，我们看看使用方式，示例命令如下：

./protoc  --java_out=生成java文件的目录 protobuf文件路径

可以看到使用protoc命令，需要传两个命令，一个是生成java文件的目录（或者cpp文件路径），一个是proto文件的路径。

也就是说，如果使用protbuf进行通信，发送方和接收方必须定义一个protobuf的彼此公用认同的消息模板（类似于实体类），然后双方都要基于这个消息模板（proto模板文件）去生成自己语言的模板。即：

• A端根据proto模板生成c++实体类文件
• A端写入内容到这个实体类，序列化实体类（二进制），然后发送给B端
• B端接收到二进制后，先根据proto模板生成对应的java实体类文件，
• 然后反序列化二进制。

从上述的流程，可以看到消息是通过二进制传输的，速度肯定很快，因为共同定义了protobuf模板，使得不受平台的限制，做到跨语言通信。

那么，有什么缺陷呢？

就是太依赖protobuf程序了，只有使用这个程序才可以生成对应平台语言的实体类文件。目前是无法解决的，protobuf也没有提供工具类去生成（比如：使用工具类把proto消息模板文件转换成java实体类文件）

解决方案就只有把protobuf执行程序顺带打进我们的jar包了。

03 Flink使用protobuf

我们可以把protobuf打成一个format，其主流思路与自定义connector思路大致一样，之前写过博客，可以参考：

• 《Flink自定义Connector》
• 《flink kafka connector源码解读（超详细）》

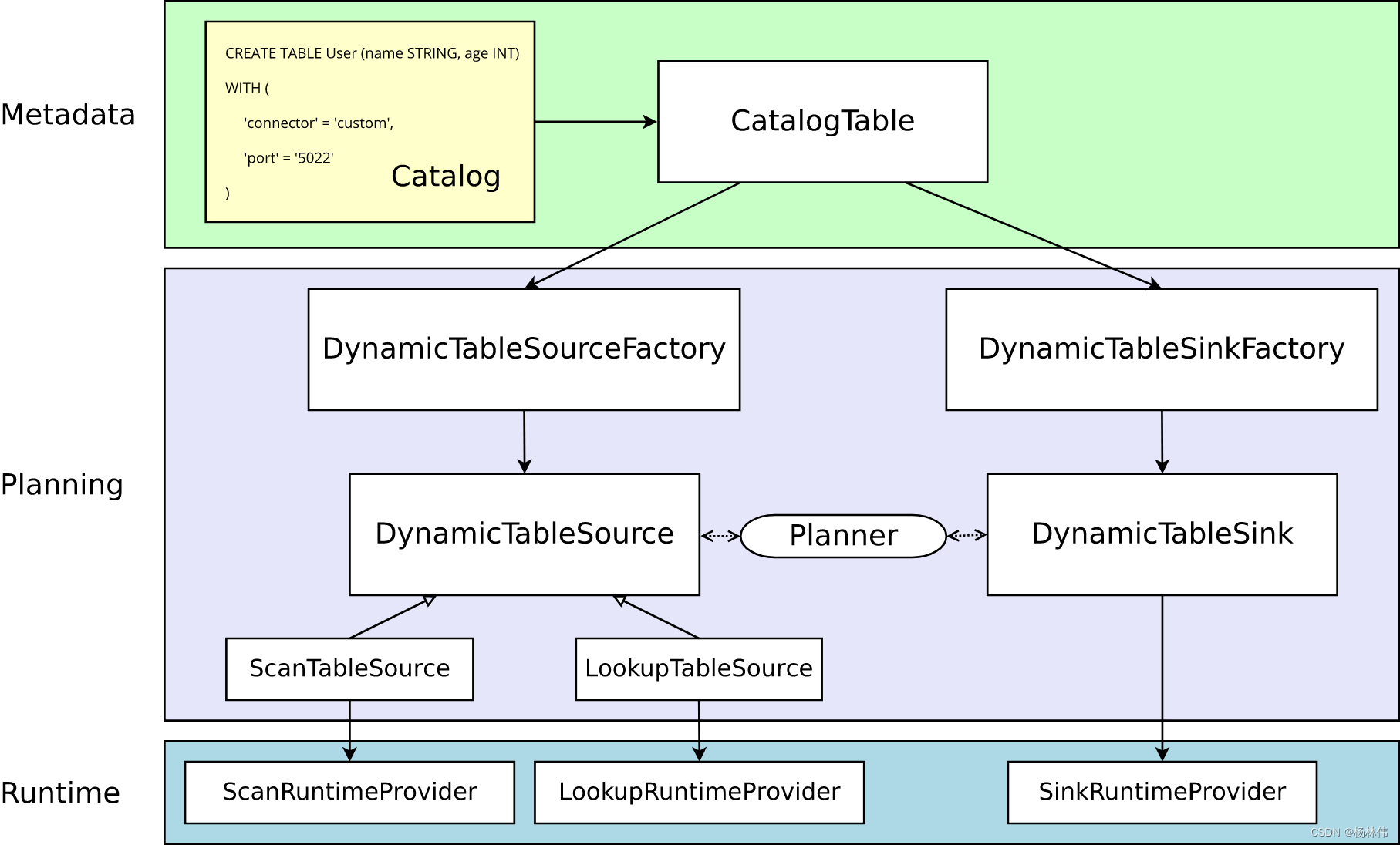

原理图如下：

3.1 Flink如何使用protobuf

自定义format的流程不是难点，难点是如何合理优雅的嵌入protobuf程序到format？ 我们希望连接参数传入proto消息模板，然后直接调用这个format就可以使用了，如下：

CREATE TABLE table_sink_kafka (
    	name STRING,
        id INT
)
WITH (
    'connector' = 'kafka',
    'format' = 'protobuf',
    'protobuf.class-name' = 'org.apache.flink.pb.proto.SimpleTest',
    'protobuf.protobuf-tpl' = 'syntax = "proto2";
    package org.apache.flink.pb.other;
    option java_package = "org.apache.flink.pb.proto";
    option java_multiple_files = false;

    message SimpleTest {
        optional string name = 1;
        optional int32 id = 2;
        optional Data data = 3;
    }
    message Data {
               optional int32 uid = 1;
               optional string username = 2;
           }
  ',
    'scan.startup.mode' = 'latest-offset'
)

其实是可以做到的，说说实现思路。

3.2 Flink实现protobuf思路

思路如下：

• 首先format集成protobuf程序进jar包；
• 根据传入的模板消息定义，当前目录生成proto文件；
• 调用protobuf程序去生成对应的java实体类文件到当前目录；
• 使用类加载器去加载对应的实体类文件并编译加载进入jvm；
• 后续就可以使用这个java实体类对象了。

主要有几个痛点：

• Java如何使用shell命令生成java文件？
• 生成的java文件如何类加载进jvm？

下面我提供下这两个工具类：

shell工具类：

 /**
 * shell工具类
 *
 * @author : YangLinWei
 * @createTime: 2022/5/13 2:09 下午
 * @version: 1.0.0
 */
@Slf4j
public class ShellUtil {


    /**
     * @see #runShellCommandSync(String, String[], Charset, String)
     */
    public static int runShellCommandSync(String baseShellDir, String[] cmd,
                                          Charset outputCharset) throws IOException {
        return runShellCommandSync(baseShellDir, cmd, outputCharset, null);
    }

    /**
     * 真正运行shell命令
     *
     * @param baseShellDir  运行命令所在目录（先切换到该目录后再运行命令）
     * @param cmd           命令数组
     * @param outputCharset 日志输出字符集，一般windows为GBK, linux为utf8
     * @param logFilePath   日志输出文件路径, 为空则直接输出到当前应用日志中，否则写入该文件
     * @return 进程退出码, 0: 成功, 其他:失败
     * @throws IOException 执行异常时抛出
     */
    public static int runShellCommandSync(String baseShellDir, String[] cmd,
                                          Charset outputCharset, String logFilePath)
            throws IOException {
        long startTime = System.currentTimeMillis();
        boolean needReadProcessOutLogStreamByHand = false;
        log.info("【cli】receive new Command. baseDir: {}, cmd: {}, logFile:{}",
                baseShellDir, String.join(" ", cmd), logFilePath);
        ProcessBuilder pb = new ProcessBuilder(cmd);
        pb.directory(new File(baseShellDir));
        initErrorLogHolder(logFilePath, outputCharset);
        int exitCode = 0;
        try {
            if (logFilePath != null) {
                ensureFilePathExists(logFilePath);
//            String redirectLogInfoAndErrCmd = " > " + logFilePath + " 2>&1 ";
//            cmd = mergeTwoArr(cmd, redirectLogInfoAndErrCmd.split("\\s+"));
                pb.redirectErrorStream(true);
                pb.redirectOutput(new File(logFilePath));
                needReadProcessOutLogStreamByHand = false;
            }
            Process p = pb.start();
            if (needReadProcessOutLogStreamByHand) {
                readProcessOutLogStream(p, outputCharset);
            }
            try {
                p.waitFor();
            } catch (InterruptedException e) {
                log.error("进程被中断", e);
                setProcessLastError("中断异常:" + e.getMessage());
            } finally {
                exitCode = p.exitValue();
                log.info("【cli】process costTime:{}ms, exitCode:{}",
                        System.currentTimeMillis() - startTime, exitCode);
            }
            if (exitCode != 0) {
                throw new RuntimeException(
                        "进程返回异常信息, returnCode:" + exitCode
                                + ", lastError:" + getProcessLastError());
            }
            return exitCode;
        } finally {
            removeErrorLogHolder();
        }
    }


    /**
     * 使用 Runtime.exec() 运行shell
     */
    public static int runShellWithRuntime(String baseShellDir,
                                          String[] cmd,
                                          Charset outputCharset) throws IOException {
        long startTime = System.currentTimeMillis();
        initErrorLogHolder(null, outputCharset);
        Process p = Runtime.getRuntime().exec(cmd, null, new File(baseShellDir));
        //readProcessOutLogStream(p, outputCharset);
        int exitCode;
        try {
            p.waitFor();
        } catch (InterruptedException e) {
            log.error("进程被中断", e);
            setProcessLastError("中断异常:" + e.getMessage());
        } catch (Throwable e) {
            log.error("其他异常", e);
            setProcessLastError(e.getMessage());
        } finally {
            exitCode = p.exitValue();
            log.info("【cli】process costTime:{}ms, exitCode:{}",
                    System.currentTimeMillis() - startTime, exitCode);
        }
        if (exitCode != 0) {
            throw new RuntimeException("进程返回异常信息, returnCode:" + exitCode
                    + ", lastError:" + getProcessLastError());
        }
        return exitCode;
    }

    /**
     * 确保文件夹存在
     *
     * @param filePath 文件路径
     * @throws IOException 创建文件夹异常抛出
     */
    public static void ensureFilePathExists(String filePath) throws IOException {
        File path = new File(filePath);
        if (path.exists()) {
            return;
        }
        File p = path.getParentFile();
        if (p.mkdirs()) {
            log.info("为文件创建目录: {} 成功", p.getPath());
            return;
        }
        log.warn("创建目录:{} 失败", p.getPath());
    }

    /**
     * 合并两个数组数据
     *
     * @param arrFirst  左边数组
     * @param arrAppend 要添加的数组
     * @return 合并后的数组
     */
    public static String[] mergeTwoArr(String[] arrFirst, String[] arrAppend) {
        String[] merged = new String[arrFirst.length + arrAppend.length];
        System.arraycopy(arrFirst, 0,
                merged, 0, arrFirst.length);
        System.arraycopy(arrAppend, 0,
                merged, arrFirst.length, arrAppend.length);
        return merged;
    }

    /**
     * 删除以某字符结尾的字符
     *
     * @param originalStr 原始字符
     * @param toTrimChar  要检测的字
     * @return 裁剪后的字符串
     */
    public static String trimEndsWith(String originalStr, char toTrimChar) {
        char[] value = originalStr.toCharArray();
        int i = value.length - 1;
        while (i > 0 && value[i] == toTrimChar) {
            i--;
        }
        return new String(value, 0, i + 1);
    }

    /**
     * 错误日志读取线程池（不设上限）
     */
    private static final ExecutorService errReadThreadPool = Executors.newCachedThreadPool(
            new NamedThreadFactory("ReadProcessErrOut"));

    /**
     * 最后一次异常信息
     */
    private static final Map
            lastErrorHolder = new ConcurrentHashMap();

    /**
     * 主动读取进程的标准输出信息日志
     *
     * @param process       进程实体
     * @param outputCharset 日志字符集
     * @throws IOException 读取异常时抛出
     */
    private static void readProcessOutLogStream(Process process,
                                                Charset outputCharset) throws IOException {
        try (BufferedReader stdInput = new BufferedReader(new InputStreamReader(
                process.getInputStream(), outputCharset))) {
            Thread parentThread = Thread.currentThread();
            // 另起一个线程读取错误消息，必须先启该线程
            errReadThreadPool.submit(() -> {
                try {
                    try (BufferedReader stdError = new BufferedReader(
                            new InputStreamReader(process.getErrorStream(), outputCharset))) {
                        String err;
                        while ((err = stdError.readLine()) != null) {
                            log.error("【cli】{}", err);
                            setProcessLastError(parentThread, err);
                        }
                    }
                } catch (IOException e) {
                    log.error("读取进程错误日志输出时发生了异常", e);
                    setProcessLastError(parentThread, e.getMessage());
                }
            });
            // 外部线程读取标准输出消息
            String stdOut;
            while ((stdOut = stdInput.readLine()) != null) {
                log.info("【cli】{}", stdOut);
            }
        }
    }

    /**
     * 新建一个进程错误信息容器
     *
     * @param logFilePath 日志文件路径,如无则为 null
     */
    private static void initErrorLogHolder(String logFilePath, Charset outputCharset) {
        lastErrorHolder.put(Thread.currentThread(),
                new ProcessErrorLogDescriptor(logFilePath, outputCharset));
    }

    /**
     * 移除错误日志监听
     */
    private static void removeErrorLogHolder() {
        lastErrorHolder.remove(Thread.currentThread());
    }

    /**
     * 获取进程的最后错误信息
     *

     * 注意: 该方法只会在父线程中调用
     */
    private static String getProcessLastError() {
        Thread thread = Thread.currentThread();
        return lastErrorHolder.get(thread).getLastError();
    }

    /**
     * 设置最后一个错误信息描述
     *

     * 使用当前线程或自定义
     */
    private static void setProcessLastError(String lastError) {
        lastErrorHolder.get(Thread.currentThread()).setLastError(lastError);
    }

    private static void setProcessLastError(Thread thread, String lastError) {
        lastErrorHolder.get(thread).setLastError(lastError);
    }

    /**
     * 判断当前系统是否是 windows
     */
    public static boolean isWinOs() {
        return System.getProperty("os.name").toLowerCase()
                .startsWith("win");
    }

    /**
     * 判断当前系统是否是 Mac
     */
    public static boolean isMacOs() {
        return System.getProperty("os.name").toLowerCase()
                .startsWith("mac");
    }

    public static String getSystemType() {
        return System.getProperty("os.name");
    }

    /**
     * 进程错误信息描述封装类
     */
    private static class ProcessErrorLogDescriptor {

        /**
         * 错误信息记录文件
         */
        private String logFile;

        /**
         * 最后一行错误信息
         */
        private String lastError;
        private Charset charset;

        ProcessErrorLogDescriptor(String logFile, Charset outputCharset) {
            this.logFile = logFile;
            charset = outputCharset;
        }

        String getLastError() {
            if (lastError != null) {
                return lastError;
            }
            try {
                if (logFile == null) {
                    return null;
                }
                List lines = FileUtils.readLines(
                        new File(logFile), charset);
                StringBuilder sb = new StringBuilder();
                for (int i = lines.size() - 1; i >= 0; i--) {
                    sb.insert(0, lines.get(i) + "\n");
                    if (sb.length() > 200) {
                        break;
                    }
                }
                return sb.toString();
            } catch (Exception e) {
                log.error("【cli】读取最后一次错误信息失败", e);
            }
            return null;
        }

        void setLastError(String err) {
            if (lastError == null) {
                lastError = err;
                return;
            }
            lastError = lastError + "\n" + err;
            if (lastError.length() > 200) {
                lastError = lastError.substring(lastError.length() - 200);
            }
        }
    }

    public static void main(String[] args) throws IOException, ClassNotFoundException {
        String messageClassName = "org.apache.flink.pb.proto.SimpleTestOuterClass";
        String meesagePbTpl = "syntax = \"proto2\";\n" +
                "package org.apache.flink.pb.other;\n" +
                "option java_package = \"org.apache.flink.pb.proto\";\n" +
                "option java_multiple_files = false;\n" +
                "\n" +
                "message SimpleTest {\n" +
                "    optional int32 a = 1;\n" +
                "    optional int64 b = 2;\n" +
                "    optional bool c = 3;\n" +
                "    optional float d = 4;\n" +
                "    optional double e = 5;\n" +
                "    optional string f = 6;\n" +
                "    optional bytes g = 7;\n" +
                "    optional Corpus h = 8;\n" +
                "\n" +
                "    enum Corpus {\n" +
                "        UNIVERSAL = 0;\n" +
                "        WEB = 1;\n" +
                "        IMAGES = 2;\n" +
                "        LOCAL = 3;\n" +
                "        NEWS = 4;\n" +
                "        PRODUCTS = 5;\n" +
                "        VIDEO = 7;\n" +
                "      }\n" +
                "\n" +
                "}\n" +
                "\n" +
                "\n";
        String resPath = ShellUtil.class.getClassLoader().getResource("").getPath();
        String baseDir = resPath + "/temp";
        String protoFileName = StrUtil.humpToUnderline(StrUtil.getSplitLast(messageClassName, "\\.")) + ".proto";
        String fileOutPath = String.format("%s/%s"
                , baseDir
                , StringUtils.join(StrUtil.splitExpectLast(messageClassName, "\\."), "/"));
        String protoFilePath = String.format("%s/%s", fileOutPath, protoFileName);


        FileUtils.write(new File(protoFilePath), meesagePbTpl, Charset.forName("UTF-8"));
        String[] protocCmd = new String[]{
                "protoc",
                "--java_out=" + baseDir,
                "--proto_path=" + fileOutPath,
                protoFileName
        };
        String exePath = resPath + "/protobuf/linux/bin";
        if (isMacOs()) {
            exePath = resPath + "/protobuf/osx/bin";
        }
        //InputStream protocIS = ShellUtil.class.getClassLoader().getResourceAsStream("/protobuf/osx/bin");
        int exitCode = runShellCommandSync(exePath, protocCmd, Charset.forName("UTF-8"));

        Class pbEntity = JarLoader.compile(messageClassName, FileUtils.readFileToString(
                new File(fileOutPath + "/" + StrUtil.getSplitLast(messageClassName, "\\.") + ".java"), Charset.forName("UTF-8"))
        );

        System.out.println("-->" + pbEntity);

    }
}

类加载器代码：

/**
 * 类加载器
 *
 * @author : YangLinWei
 * @createTime: 2022/5/13 3:33 下午
 * @version: 1.0.0
 */
public class JarLoader extends URLClassLoader {
    public JarLoader(String[] paths) {
        this(paths, JarLoader.class.getClassLoader());
    }

    public JarLoader(String[] paths, ClassLoader parent) {
        super(getURLs(paths), parent);
    }

    private static URL[] getURLs(String[] paths) {
        Validate.isTrue(null != paths && 0 != paths.length,
                "jar包路径不能为空.");

        List dirs = new ArrayList();
        for (String path : paths) {
            dirs.add(path);
            JarLoader.collectDirs(path, dirs);
        }

        List urls = new ArrayList();
        for (String path : dirs) {
            urls.addAll(doGetURLs(path));
        }

        return urls.toArray(new URL[0]);
    }

    private static void collectDirs(String path, List collector) {
        if (null == path || StringUtils.isBlank(path)) {
            return;
        }

        File current = new File(path);
        if (!current.exists() || !current.isDirectory()) {
            return;
        }

        for (File child : current.listFiles()) {
            if (!child.isDirectory()) {
                continue;
            }

            collector.add(child.getAbsolutePath());
            collectDirs(child.getAbsolutePath(), collector);
        }
    }

    private static List doGetURLs(final String path) {
        Validate.isTrue(!StringUtils.isBlank(path), "jar包路径不能为空.");

        File jarPath = new File(path);

        Validate.isTrue(jarPath.exists() && jarPath.isDirectory(),
                "jar包路径必须存在且为目录.");

        /* set filter */
        FileFilter jarFilter = new FileFilter() {
            @Override
            public boolean accept(File pathname) {
                return pathname.getName().endsWith(".jar");
            }
        };

        /* iterate all jar */
        File[] allJars = new File(path).listFiles(jarFilter);
        List jarURLs = new ArrayList(allJars.length);

        for (int i = 0; i
