自定义圆角和园边的实现

xiangzhihong8 发布时间：2014-07-30 09:40:26 ，浏览量：4

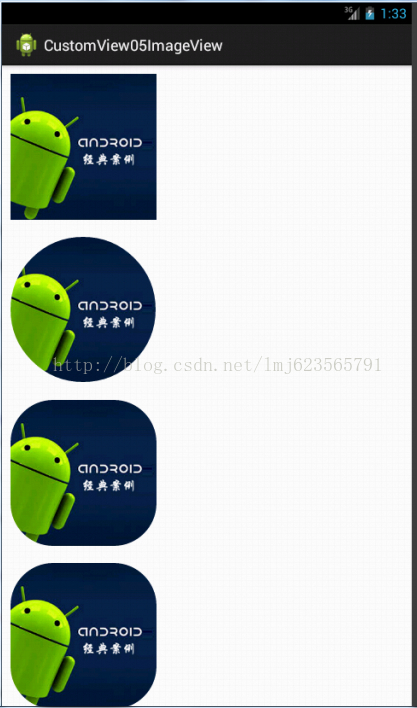

本来想在网上找个圆角的例子看一看，不尽人意啊，基本都是官方的Demo的那张原理图，稍后会贴出。于是自己自定义了个View，实现图片的圆角以及圆形效果。效果图：

第一个是原图，第二个是圆形效果，第三第四设置了不同的圆角大小。

准备改变一个博客的风格，首先给大家讲一下原理，让大家明白了，然后再贴代码，不然可以直接看那么长的代码也比较痛苦，核心代码其实就那么几行：

核心代码分析：

[java] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. /**
  2.      * 根据原图和变长绘制圆形图片
  3.      *
  4.      * @param source
  5.      * @param min
  6.      * @return
  7.      */
  8.     private Bitmap createCircleImage(Bitmap source, int min)
  9.     {
  10.         final Paint paint = new Paint();
  11.         paint.setAntiAlias(true);
  12.         Bitmap target = Bitmap.createBitmap(min, min, Config.ARGB_8888);
  13.         /**
  14.          * 产生一个同样大小的画布
  15.          */
  16.         Canvas canvas = new Canvas(target);
  17.         /**
  18.          * 首先绘制圆形
  19.          */
  20.         canvas.drawCircle(min / 2, min / 2, min / 2, paint);
  21.         /**
  22.          * 使用SRC_IN
  23.          */
  24.         paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
  25.         /**
  26.          * 绘制图片
  27.          */
  28.         canvas.drawBitmap(source, 0, 0, paint);
  29.         return target;
  30.     }
其实主要靠：paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));这行代码，为什么呢，我给大家解释下，SRC_IN这种模式，两个绘制的效果叠加后取交集展现后图，怎么说呢，咱们第一个绘制的是个圆形，第二个绘制的是个Bitmap，于是交集为圆形，展现的是BItmap，就实现了圆形图片效果。圆角，其实就是先绘制圆角矩形，是不是很简单，以后别人再说实现圆角，你就把这一行代码给他就行了。

从Android的示例中，给大家证明一下：

下面有一张PorterDuff.Mode的16中效果图，咱们的只是其一：

源码咱们只关心谁先谁后绘制的：

[java] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. canvas.translate(x, y);
  2.               canvas.drawBitmap(mDstB, 0, 0, paint);
  3.               paint.setXfermode(sModes[i]);
  4.               canvas.drawBitmap(mSrcB, 0, 0, paint);
  5.               paint.setXfermode(null);
  6.               canvas.restoreToCount(sc);
可以看出先绘制的Dst,再绘制的Src，最后的展示是SrcIn那个图：显示的区域是二者交集，展示的是Src(后者)。和咱们前面结论一致。效果16种，大家可以自由组合展示不同的效果。

好了，原理和核心代码解释完成。下面开始写自定义View。

1、自定义属性：

[html] view plain copy 在CODE上查看代码片 派生到我的代码片
  1.
  2.
  3.
  4.
  5.
  6.
  7.
  8.
  9.
  10.
  11.
  12.
  13.
  14.
  15.
  16.
  17.
2、构造中获取自定义的属性：
[java] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. /**
  2.  * TYPE_CIRCLE / TYPE_ROUND
  3.  */
  4. private int type;
  5. private static final int TYPE_CIRCLE = 0;
  6. private static final int TYPE_ROUND = 1;
  7.
  8. /**
  9.  * 图片
  10.  */
  11. private Bitmap mSrc;
  12.
  13. /**
  14.  * 圆角的大小
  15.  */
  16. private int mRadius;
  17.
  18. /**
  19.  * 控件的宽度
  20.  */
  21. private int mWidth;
  22. /**
  23.  * 控件的高度
  24.  */
  25. private int mHeight;
  26.
  27. public CustomImageView(Context context, AttributeSet attrs)
  28. {
  29.     this(context, attrs, 0);
  30. }
  31.
  32. public CustomImageView(Context context)
  33. {
  34.     this(context, null);
  35. }
  36.
  37. /**
  38.  * 初始化一些自定义的参数
  39.  *
  40.  * @param context
  41.  * @param attrs
  42.  * @param defStyle
  43.  */
  44. public CustomImageView(Context context, AttributeSet attrs, int defStyle)
  45. {
  46.     super(context, attrs, defStyle);
  47.
  48.     TypedArray a = context.getTheme().obtainStyledAttributes(attrs, R.styleable.CustomImageView, defStyle, 0);
  49.
  50.     int n = a.getIndexCount();
  51.     for (int i = 0; i
